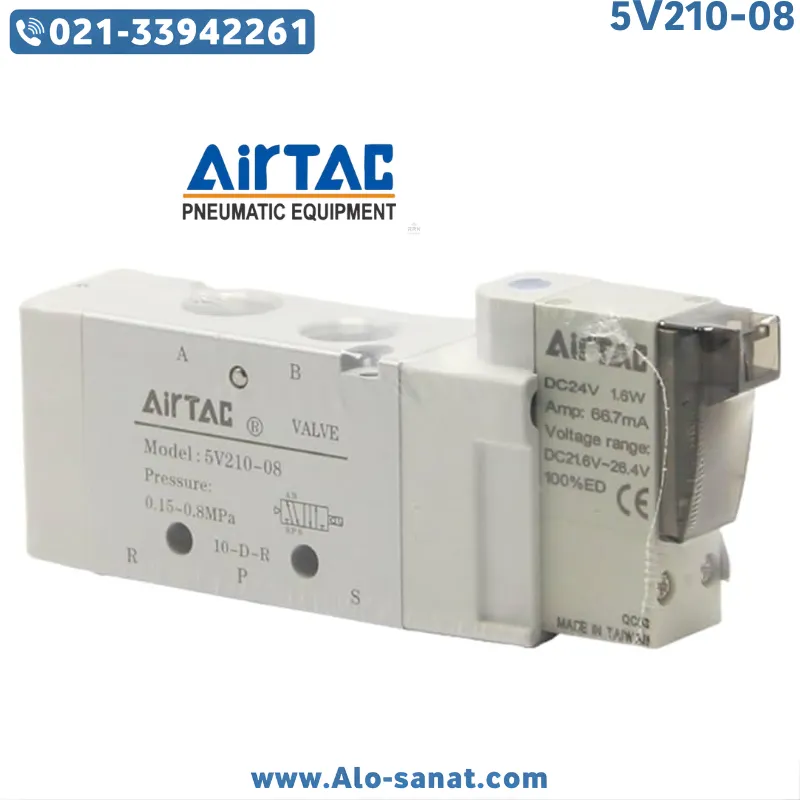

شیر برقی ایرتک مدل 5V210-08

شیر برقی ایرتک مدل 5V210-08 یکی از پرکاربردترین محصولات برند معتبر Airtac در حوزه پنوماتیک صنعتی است. این شیر برقی با طراحی دقیق، عملکرد سریع و ساختار مقاوم، در کنترل مسیر جریان هوای فشرده نقشی کلیدی ایفا می‌کند. از آن در سیستم‌های اتوماسیون صنعتی، ماشین‌آلات تولیدی، خطوط بسته‌بندی و کنترل سیلندرهای پنوماتیکی استفاده می‌شود. این مدل با داشتن ابعاد فشرده، عمر طولانی و قابلیت سازگاری با ولتاژهای مختلف، یکی از انتخاب‌های حرفه‌ای برای تکنسین‌ها و مهندسان صنایع به شمار می‌رود. در ادامه جزئیات فنی، مزایا، نحوه عملکرد و نکات نصب شیر برقی ایرتک مدل 5V210-08 بررسی خواهد شد.

معرفی شیر برقی ایرتک مدل 5V210-08

شیر برقی ایرتک مدل 5V210-08 (Airtac 5V210-08 Solenoid Valve) از نوع شیرهای ۵ پورت و دو وضعیت کاری (5/2 Way) است که با نیروی الکترومغناطیسی مسیر هوای فشرده را در سیستم‌های پنوماتیک کنترل می‌کند. این شیر وظیفه دارد جریان هوا را بین ورودی و خروجی‌ها هدایت کند تا عملگرها (سیلندرها یا موتورهای پنوماتیکی) بتوانند حرکت رفت‌وبرگشتی انجام دهند.
مدل 5V210-08 با سایز پورت ۱/۴ اینچ طراحی شده و نسبت به مدل‌های کوچک‌تر مانند 5V110-06 توان عبور جریان بیشتری دارد. این موضوع آن را برای سیستم‌هایی با دبی هوای بالاتر مناسب می‌سازد. بدنه مقاوم از آلومینیوم، قرقره داخلی با دقت بالا و بوبین‌های کم‌مصرف از ویژگی‌های برجسته این مدل هستند.
برند ایرتک (Airtac) با رعایت استانداردهای جهانی در تولید تجهیزات پنوماتیکی، این مدل را برای استفاده در شرایط کاری سخت و متنوع طراحی کرده است تا ضمن حفظ دقت، عمر طولانی و پایداری عملکرد تضمین شود.

مزایای استفاده از شیر برقی ایرتک مدل 5V210-08

استفاده از شیر برقی ایرتک مدل 5V210-08 در سیستم‌های صنعتی مزایای فنی و عملکردی متعددی دارد:

1. پاسخ‌دهی سریع: با زمان تغییر وضعیت کمتر از 0.05 ثانیه، این شیر امکان کنترل دقیق در فرآیندهای حساس را فراهم می‌کند.

2. مصرف انرژی پایین: بوبین‌های شیر با توان مصرفی حدود 3 وات (در نوع DC) طراحی شده‌اند تا راندمان انرژی را افزایش دهند.

3. دوام بالا: استفاده از آلیاژ آلومینیوم مقاوم در برابر سایش و آب‌بندی چندمرحله‌ای باعث افزایش عمر مفید شیر تا بیش از 10 میلیون سیکل شده است.

4. نشتی ناچیز: طراحی دقیق قرقره و اورینگ‌ها باعث جلوگیری از نشت هوا حتی در فشارهای بالا می‌شود.

5. نصب آسان و انعطاف‌پذیر: وزن کم و طراحی ماژولار نصب این شیر را در موقعیت‌های مختلف آسان می‌کند.

6. سازگاری گسترده: قابلیت استفاده با ولتاژهای 12V DC، 24V DC، 110V AC و 220V AC باعث می‌شود در طیف وسیعی از سیستم‌ها قابل نصب باشد.
   در نتیجه، شیر برقی ایرتک مدل 5V210-08 ترکیبی از عملکرد مطمئن، دوام بالا و طراحی صنعتی دقیق را ارائه می‌دهد.

جزئیات فنی شیر برقی ایرتک مدل 5V210-08

• برند: ایرتک (Airtac)

• مدل: 5V210-08

• نوع عملکرد: الکتروپنوماتیکی (الکترومغناطیسی)

• نوع شیر: ۵ پورت، دو وضعیت کاری (5/2 Way)

• سایز پورت‌ها: ۱/۴ اینچ (PT یا NPT بسته به سفارش)

• محدوده فشار کاری: از 0.15 تا 0.8 مگاپاسکال (1.5 تا 8 بار)

• فشار تست (حداکثر فشار مجاز): 1.2 مگاپاسکال (12 بار)

• نوع تحریک: تک بوبین با فنر برگشت

• زمان پاسخ‌دهی: کمتر از 0.05 ثانیه

• ولتاژ قابل انتخاب: 12V DC، 24V DC، 110V AC، 220V AC

• توان مصرفی بوبین: 3 وات (DC) / 4.5 ولت‌آمپر (AC)

• ماده بدنه: آلومینیوم مقاوم با پوشش ضد زنگ

• ماده آب‌بند: NBR یا وایتون

• محدوده دمای کاری: از -20 تا +70 درجه سانتی‌گراد

• محیط کاری: هوای فشرده خشک و تمیز

• طول عمر کاری: بیش از 10 میلیون سیکل

• نحوه نصب: افقی یا نصب روی مانفولد

• وزن تقریبی: حدود 220 گرم

نحوه عملکرد شیر برقی پنوماتیک Airtac مدل 5V210-08

شیر برقی ایرتک مدل 5V210-08 با استفاده از نیروی مغناطیسی تولیدشده توسط بوبین، مسیر جریان هوای فشرده را تغییر می‌دهد. در حالت عادی که بوبین غیرفعال است، فنر داخلی قرقره را در موقعیت اولیه نگه می‌دارد و مسیر هوا از پورت P به پورت A باز است، در حالی‌که مسیر B به خروجی تخلیه متصل است.
زمانی که ولتاژ به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده و قرقره را به سمت مخالف حرکت می‌دهد؛ در نتیجه مسیر جریان هوا تغییر کرده و سیلندر پنوماتیکی در جهت دیگر حرکت می‌کند.
این طراحی ساده ولی دقیق، باعث می‌شود که شیر بتواند با سرعت و دقت بالا در سیستم‌های خودکار عمل کند. وجود فنر برگشت نیز موجب می‌شود پس از قطع برق، شیر به‌صورت خودکار به حالت اولیه بازگردد، بدون نیاز به فرمان خارجی.

نکات نصب شیر برقی ایرتک مدل 5V210-08

برای نصب صحیح شیر برقی ایرتک مدل 5V210-08 رعایت چند نکته فنی ضروری است:

1. هوای ورودی باید خشک و بدون ذرات معلق باشد؛ نصب فیلتر ۴۰ میکرونی قبل از شیر توصیه می‌شود.

2. جهت جریان هوا باید مطابق با علامت حک‌شده روی بدنه رعایت شود.

3. بوبین باید با ولتاژ مناسب تغذیه شود تا از سوختن سیم‌پیچ جلوگیری گردد.

4. برای جلوگیری از نشتی، از نوار تفلون مناسب هنگام اتصال استفاده شود.

5. در محیط‌های مرطوب، از بوبین‌های دارای عایق مقاوم یا پوشش محافظ استفاده گردد.

6. در زمان تعویض بوبین یا سرویس شیر، برق و فشار هوای سیستم باید به‌طور کامل قطع شود.

نگهداری و سرویس شیر برقی ایرتک مدل 5V210-08

برای حفظ عملکرد مطلوب و افزایش عمر مفید شیر برقی ایرتک مدل 5V210-08، رعایت اصول نگهداری اهمیت بالایی دارد:

• هر شش ماه یک‌بار مسیر ورودی هوا و فیلتر بررسی و تمیز شود.

• در صورت شنیدن صدای غیرعادی یا افت سرعت عملکرد، شیر بازبینی و اورینگ‌ها بررسی شوند.

• در سیستم‌هایی با کارکرد مداوم، هر سه ماه بوبین‌ها از نظر حرارت و سلامت سیم‌پیچ کنترل گردند.

• در صورت وجود رطوبت در هوای فشرده، از خشک‌کن (Air Dryer) استفاده شود.

• فشار کاری سیستم نباید از محدوده مجاز (0.8 مگاپاسکال) تجاوز کند.

کاربردهای شیر برقی ایرتک مدل 5V210-08

شیر برقی ایرتک مدل 5V210-08 در صنایع مختلفی مورد استفاده قرار می‌گیرد، از جمله:

• سیستم‌های اتوماسیون صنعتی

• خطوط بسته‌بندی و مونتاژ

• ماشین‌آلات CNC و تزریق پلاستیک

• دستگاه‌های چاپ و بسته‌بندی مواد غذایی

• کنترل سیلندرهای دوطرفه در خطوط تولید

• سیستم‌های پنوماتیکی ماشین‌آلات رباتیک
  در همه این کاربردها، این شیر برقی با عملکرد پایدار و سرعت بالا، نقش مهمی در افزایش راندمان و دقت سیستم دارد.

مقایسه شیر برقی ایرتک مدل 5V210-08 با مدل 4V210-08

مدل 5V210-08 از نظر ساختار و عملکرد بسیار شبیه مدل 4V210-08 است، اما تفاوت اصلی در طراحی داخلی و کاربرد در سیستم‌های پیچیده‌تر است. مدل 5V210-08 برای سیستم‌هایی که نیاز به کنترل دقیق‌تر جریان هوا دارند، گزینه‌ای مناسب‌تر محسوب می‌شود.
در حالی‌که مدل 4V210-08 برای کاربردهای عمومی طراحی شده، مدل 5V210-08 می‌تواند در سیستم‌های چندمرحله‌ای نیز با پایداری بیشتر کار کند.

راهنمای انتخاب شیر برقی ایرتک مدل 5V210-08

در زمان انتخاب شیر برقی ایرتک مدل 5V210-08، توجه به موارد زیر ضروری است:

• نوع ولتاژ تغذیه سیستم (DC یا AC)

• حجم جریان هوا و فشار کاری سیستم

• شرایط محیطی (رطوبت، دما، گردوغبار)

• نوع اتصال رزوه (PT یا NPT)

• نیاز سیستم به بازگشت خودکار یا موقعیت پایدار (مدل تک بوبین یا دو بوبین)

جمع‌بندی

شیر برقی ایرتک مدل 5V210-08 یکی از محصولات پرقدرت و دقیق در حوزه پنوماتیک صنعتی است. این شیر با طراحی مهندسی‌شده، سرعت بالا در عملکرد، مقاومت در برابر فشار و دمای کاری متنوع، و طول عمر زیاد، گزینه‌ای مطمئن برای کنترل جریان هوای فشرده در سیستم‌های اتوماسیون صنعتی به شمار می‌رود. استفاده از این مدل، علاوه بر افزایش بهره‌وری سیستم، باعث کاهش مصرف انرژی و نگهداری آسان‌تر در طولانی‌مدت می‌شود. برای تکنسین‌ها و مهندسانی که به دنبال قطعه‌ای پایدار و دقیق برای کنترل هوای فشرده هستند، شیر برقی ایرتک مدل 5V210-08 یکی از بهترین انتخاب‌هاست.

پرسش و پاسخ (FAQ)

سؤال ۱: تفاوت شیر برقی ایرتک مدل 5V210-08 با مدل 5V220-08 چیست؟
پاسخ: تفاوت اصلی در نوع تحریک است؛ مدل 5V210-08 تک بوبین با فنر برگشت است، در حالی‌که مدل 5V220-08 دارای دو بوبین بوده و موقعیت خود را پس از قطع برق حفظ می‌کند.

سؤال ۲: آیا می‌توان شیر برقی ایرتک مدل 5V210-08 را به‌صورت عمودی نصب کرد؟
پاسخ: بله، نصب عمودی امکان‌پذیر است اما نصب افقی برای پایداری بهتر قرقره توصیه می‌شود.

سؤال ۳: عمر مفید بوبین در شیر برقی ایرتک مدل 5V210-08 چقدر است؟
پاسخ: در شرایط کاری استاندارد، بوبین‌ها بیش از ۱۰ میلیون سیکل کاری عمر دارند و در صورت خرابی قابل تعویض هستند.

سؤال ۴: آیا این شیر با PLC قابل کنترل است؟
پاسخ: بله، شیر برقی ایرتک مدل 5V210-08 کاملاً با سیستم‌های کنترل PLC سازگار است و پاسخ سریع آن برای سیستم‌های خودکار ایده‌آل است.

سؤال ۵: چه نوع هوایی برای عملکرد بهینه این شیر مناسب است؟
پاسخ: هوای فشرده خشک و تمیز بدون ذرات روغن و رطوبت برای عملکرد پایدار و جلوگیری از خرابی قطعات داخلی توصیه می‌شود.
