شیر برقی ایرتک مدل 4V410-15 یکی از محصولات صنعتی برند معتبر Airtac است که در حوزه کنترل پنوماتیک کاربرد فراوان دارد. این شیر برقی با عملکرد سریع، طراحی دقیق و مقاومت بالا، برای کنترل عملگرها و سیلندرهای بزرگ در سیستمهای هوای فشرده طراحی شده است. استفاده از متریال مقاوم، طراحی ضد نشتی و دوام طولانی، این مدل را به گزینهای ایدهآل برای خطوط تولید خودکار، ماشینآلات صنعتی، رباتیک و تجهیزات اتوماسیون تبدیل کرده است. در ادامه، مشخصات فنی، مزایا، ساختار عملکرد و کاربردهای شیر برقی ایرتک مدل 4V410-15 را بهصورت تخصصی بررسی خواهیم کرد.
معرفی شیر برقی ایرتک مدل 4V410-15

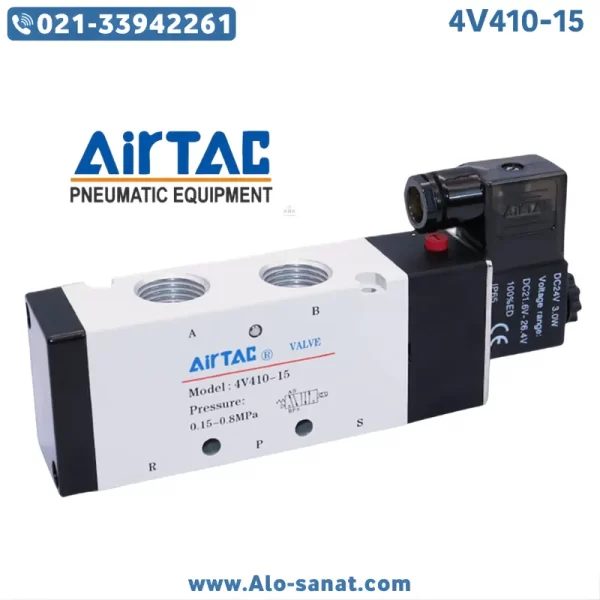

شیر برقی ایرتک مدل 4V410-15 (Airtac 4V410-15 Solenoid Valve) از نوع شیرهای ۵/۲ راهه (5/2 Way) است که برای کنترل مسیر هوای فشرده بهصورت الکترومغناطیسی استفاده میشود. این شیر برقی وظیفه دارد جهت جریان هوا را تغییر دهد تا حرکت سیلندرهای پنوماتیک را در دو جهت کنترل کند. با تحریک بوبین، مسیر عبور هوا تغییر کرده و جریان بهسمت خروجی موردنظر هدایت میشود.
مدل 4V410-15 به دلیل سایز پورت بزرگتر نسبت به مدلهای قبلی (مانند 4V310 یا 4V210) برای سیستمهایی با حجم جریان بالا یا سیلندرهای بزرگ طراحی شده است. سایز پورت ۱/۲ اینچ، امکان عبور جریان هوای بیشتر را فراهم میکند که در نتیجه، سرعت حرکت عملگرها افزایش مییابد.
بدنه این شیر از آلیاژ آلومینیوم مقاوم ساخته شده و بوبینها از سیمپیچ باکیفیت بالا و پوشش ضد حرارت تولید شدهاند. این ترکیب باعث افزایش عمر مفید، پایداری عملکرد و مقاومت در برابر فشارهای کاری متغیر میشود. برند ایرتک (Airtac) به دلیل استانداردسازی دقیق در تولید و کنترل کیفیت بالا، یکی از برندهای پیشرو در ساخت شیرهای برقی صنعتی به شمار میرود.
مزایای استفاده از شیر برقی ایرتک مدل 4V410-15
استفاده از شیر برقی ایرتک مدل 4V410-15 مزایای متعددی دارد که آن را به انتخابی حرفهای برای تکنسینها و خریداران صنعتی تبدیل میکند.
ظرفیت عبور جریان بالا: سایز پورت ۱/۲ اینچ و طراحی مسیر داخلی بهینه باعث میشود جریان هوا با کمترین افت فشار عبور کند.
پاسخ سریع: زمان سوئیچینگ شیر کمتر از 0.05 ثانیه است که موجب دقت بالا در کنترل موقعیت سیلندرها میشود.
دوام مکانیکی بالا: استفاده از قطعات مقاوم در برابر سایش، طول عمر شیر را تا بیش از 10 میلیون سیکل افزایش میدهد.
مصرف انرژی پایین: بوبینها با توان مصرفی پایین (حدود 3 وات برای DC) طراحی شدهاند که باعث کاهش بار الکتریکی سیستم میشود.
نشتی ناچیز: طراحی اورینگها و قرقره داخلی بهگونهای است که از هرگونه نشتی هوا جلوگیری میکند.
نصب و سرویس آسان: طراحی ساده، امکان جداسازی سریع بوبین و اورینگها را فراهم کرده و تعمیرات دورهای را آسانتر میکند.
جزئیات فنی شیر برقی ایرتک مدل 4V410-15
برند: ایرتک (Airtac)
مدل: 4V410-15
نوع عملکرد: برقی (الکترومغناطیسی)
نوع شیر: ۵/۲ راهه (5/2 Way)
تعداد پورتها: پنج پورت
تعداد وضعیتها: دو وضعیت کاری
سایز رزوه پورتها: ۱/۲ اینچ (PT یا NPT بسته به سفارش)
محدوده فشار کاری: از 0.15 تا 0.8 مگاپاسکال (1.5 تا 8 بار)
فشار تست (حداکثر فشار مجاز): 1.2 مگاپاسکال (12 بار)
محدوده دمای کاری: از -20 تا +70 درجه سانتیگراد
زمان پاسخدهی: حدود 0.05 ثانیه
ولتاژ بوبین: 12V DC، 24V DC، 110V AC، 220V AC
توان مصرفی بوبین: 3 وات (DC) / 4.5 ولتآمپر (AC)
ماده بدنه: آلومینیوم مقاوم با روکش ضد اکسیداسیون
ماده آببندی: NBR یا وایتون (بسته به شرایط محیطی)
ساختار داخلی: لغزشی (Spool Type) با آببندی چند مرحلهای
نحوه نصب: افقی یا عمودی، قابل نصب روی مانفولد
نوع تحریک: تک بوبین یا دو بوبین (بسته به مدل)
نوع بازگشت: فنر برگشت (در مدل تک بوبین) یا موقعیت پایدار (در مدل دو بوبین)
طول عمر کاری: بیش از 10 میلیون سیکل
محیط کاری: هوای فشرده خشک و تمیز
ساختار و عملکرد شیر برقی Airtac مدل 4V410-15
شیر برقی ایرتک مدل 4V410-15 از بدنه آلومینیومی مقاوم، بوبین الکترومغناطیسی، قرقره داخلی (Spool) و اورینگهای آببندی تشکیل شده است. عملکرد شیر بر پایه تحریک بوبینها صورت میگیرد. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده و قرقره در داخل بدنه حرکت میکند. این حرکت موجب تغییر مسیر جریان هوا از ورودی به خروجی یا از خروجی به تخلیه میشود.
در مدل دو بوبین، هر بوبین برای یک جهت حرکت عمل میکند و در حالت قطع برق، شیر در وضعیت آخر باقی میماند. در مدل تک بوبین، فنر برگشت وظیفه بازگرداندن شیر به وضعیت اولیه را بر عهده دارد.
این ساختار باعث میشود که شیر برقی Airtac مدل 4V410-15 عملکردی سریع، دقیق و بدون لرزش داشته باشد و در سیستمهایی که نیاز به تکرار زیاد سیکل کاری دارند، پایداری عملکرد بالایی ارائه دهد.
نکات نصب شیر برقی ایرتک مدل 4V410-15
برای نصب صحیح و عملکرد بهینه شیر برقی ایرتک مدل 4V410-15 رعایت چند نکته ضروری است:
هوای فشرده ورودی باید خشک و بدون ذرات معلق باشد؛ نصب فیلتر 40 میکرونی در مسیر ورودی توصیه میشود.
جهت پورتها باید مطابق با نقشه روی بدنه رعایت شود تا عملکرد شیر دقیق باشد.
هنگام نصب از آببند مناسب مانند نوار تفلون استفاده شود تا از نشتی جلوگیری گردد.
بوبین باید با ولتاژ صحیح تغذیه شود تا از سوختن سیمپیچ جلوگیری شود.
شیر باید در موقعیت افقی نصب شود تا از فشار اضافی روی قرقره داخلی جلوگیری گردد.
در زمان سرویس یا تعویض بوبین، برق و هوای فشرده سیستم کاملاً قطع شود.
نگهداری و سرویس دورهای شیر برقی ایرتک مدل 4V410-15
برای افزایش عمر مفید و حفظ عملکرد پایدار شیر برقی ایرتک مدل 4V410-15، انجام سرویس دورهای ضروری است.
هر ۶ ماه یکبار، مسیر هوای فشرده و فیلتر ورودی بررسی و تمیز شود.
در صورت مشاهده صدای غیرعادی یا کاهش سرعت عملکرد، شیر باید بازبینی و در صورت نیاز اورینگها تعویض گردد.
در محیطهای دارای رطوبت یا گردوغبار، از پوشش محافظ برای بوبینها استفاده شود.
از اعمال فشار کاری بالاتر از محدوده مجاز خودداری شود تا به قرقره و آببندیها آسیب نرسد.
در صورت کارکرد سنگین و متوالی، بازبینی بوبینها و بررسی حرارت آنها هر سه ماه یکبار توصیه میشود.
کاربردهای شیر برقی ایرتک مدل 4V410-15
این مدل از شیر برقی Airtac به دلیل طراحی مقاوم و ظرفیت عبور جریان بالا، در صنایع مختلف مورد استفاده قرار میگیرد.
سیستمهای اتوماسیون صنعتی و خطوط مونتاژ
ماشینآلات بستهبندی و پرکن
تجهیزات چاپ و دستگاههای تزریق پلاستیک
ماشینآلات CNC و ابزار دقیق
صنایع غذایی، دارویی و پتروشیمی
سیستمهای انتقال مواد و کنترل سیلندرهای بزرگ
در تمامی این کاربردها، شیر برقی ایرتک مدل 4V410-15 نقش کلیدی در کنترل دقیق و سریع مسیر جریان هوای فشرده ایفا میکند.
راهنمای انتخاب شیر برقی ایرتک مدل 4V410-15
در انتخاب این شیر برقی باید به نکات زیر توجه شود:
فشار کاری سیستم و دبی هوای مورد نیاز با مشخصات فنی شیر تطابق داشته باشد.
در سیستمهایی با نیاز به حفظ وضعیت پس از قطع برق، مدل دو بوبین انتخاب بهتری است.
ولتاژ تغذیه باید با سیستم کنترل شما همخوانی داشته باشد (24V DC یا 220V AC).
محیط کاری از نظر دما، رطوبت و نوع سیال باید با جنس اورینگها و بدنه مطابقت داشته باشد.
برای خطوطی با سیلندرهای بزرگ، مدل 4V410-15 نسبت به مدلهای کوچکتر گزینه مناسبتری است.
جمعبندی
شیر برقی ایرتک مدل 4V410-15 یکی از محصولات برتر برند Airtac در حوزه کنترل پنوماتیک است که با طراحی دقیق، دوام بالا و عملکرد سریع، گزینهای ایدهآل برای سیستمهای صنعتی محسوب میشود. این شیر با ظرفیت عبور جریان بالا، مقاومت در برابر فشار و دما و نگهداری آسان، کارایی سیستمهای هوای فشرده را بهطور چشمگیری افزایش میدهد. انتخاب صحیح این مدل و رعایت اصول نصب و نگهداری، تضمینکننده عملکردی پایدار و طولانیمدت در خطوط تولید و اتوماسیون صنعتی خواهد بود.
پرسش و پاسخ (FAQ)
سؤال ۱: تفاوت مدل 4V410-15 با 4V310-10 در چیست؟
پاسخ: تفاوت اصلی در سایز پورت و ظرفیت عبور جریان است. مدل 4V410-15 دارای پورت ۱/۲ اینچ بوده و برای سیلندرهای بزرگتر و جریانهای حجیمتر مناسبتر است.
سؤال ۲: آیا شیر برقی ایرتک مدل 4V410-15 برای کار در دمای بالا مناسب است؟
پاسخ: بله، این شیر میتواند در دماهای تا 70 درجه سانتیگراد عملکرد مناسبی داشته باشد، به شرط آنکه از اورینگهای مقاوم استفاده شود.
سؤال ۳: آیا امکان نصب عمودی شیر وجود دارد؟
پاسخ: امکان نصب عمودی وجود دارد اما برای عملکرد بهتر و طول عمر بیشتر، نصب افقی توصیه میشود تا فشار اضافی روی قرقره وارد نشود.
سؤال ۴: در صورت سوختن بوبین چه باید کرد؟
پاسخ: بوبین شیر برقی قابل تعویض است و میتوان آن را بهراحتی بدون نیاز به باز کردن بدنه اصلی جایگزین کرد.
سؤال ۵: چه نوع هوایی برای شیر برقی ایرتک مدل 4V410-15 مناسب است؟
پاسخ: هوای فشرده خشک و تمیز بدون ذرات معلق برای عملکرد بهینه این شیر برقی ضروری است؛ استفاده از فیلتر هوای مناسب توصیه میشود.
