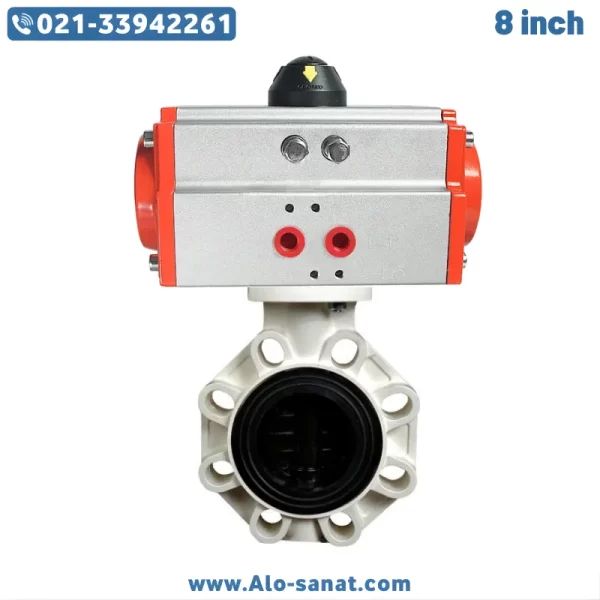

شیر پروانه ای UPVC سایز 8 اینچ با عملگر پنوماتیک بادی

شیر پروانه‌ای UPVC سایز 8 اینچ با عملگر پنوماتیک بادی یک تجهیز صنعتی تخصصی است که برای کنترل جریان سیالات خورنده، مواد شیمیایی، آب، فاضلاب و محلول‌های فرآیندی در خطوط بزرگ استفاده می‌شود. این محصول به‌دلیل ساختار بدنه مقاوم UPVC و استفاده از عملگر پنوماتیک، در بسیاری از صنایع به‌عنوان باترفلای ولو UPVC، شیر پروانه‌ای پلاستیکی ضد اسید و شیر موتورخور پنوماتیک شناخته می‌شود. سایز 8 اینچ این شیر امکان عبور دبی بالا را فراهم می‌کند و در خطوط انتقال با حجم زیاد سیال، عملکرد پایدار و سریع دارد.

ترکیب بدنه UPVC با اکچویتور بادی باعث شده این شیر انتخابی مناسب برای محیط‌های خورنده و سیستم‌هایی باشد که نیاز به قطع‌و‌وصل سریع دارند. بدنه سبک، مقاومت بالا، طراحی دیسک چرخشی و نشیمنگاه مقاوم در برابر سایش، این محصول را به گزینه‌ای قدرتمند در اتوماسیون صنعتی و خطوط کنترل فرآیند تبدیل می‌کند. اکچویتور پنوماتیک آن نیز با انرژی هوای فشرده عمل می‌کند و بدون ایجاد خطرات الکتریکی، فرمان باز و بسته شدن را با سرعت بالا اجرا می‌کند.

معرفی شیر پروانه ای UPVC سایز 8 اینچ با عملگر پنوماتیک بادی

شیر پروانه‌ای UPVC سایز 8 اینچ با عملگر پنوماتیک بادی یک مدل پرکاربرد در خطوط انتقال سیالات خورنده، سیالات صنعتی و آب می‌باشد. این شیر به دلیل قطر بالای 8 اینچ، توانایی عبور حجم قابل توجهی از سیال را دارد و در سیستم‌هایی که نیاز به کنترل سریع جریان دارند، عملکرد ایده‌آل ارائه می‌دهد. این محصول در صنایع به عنوان شیر UPVC ضد اسید شناخته می‌شود و به دلیل کیفیت ساخت، آب‌بندی کامل و مقاومت شیمیایی، جایگزین مناسبی برای شیرهای فلزی در محیط‌های خورنده است.

اکچویتور پنوماتیک نصب‌شده روی این شیر، با استفاده از فشار هوای فشرده، عملیات باز و بسته شدن دیسک را انجام می‌دهد. این ویژگی باعث شده این شیر در دسته شیر موتورخور پنوماتیک نیز قرار بگیرد. عملگر بادی در این مدل می‌تواند در نسخه‌های دوحالته (Double Acting) و فنری (Spring Return) ارائه شود و امکان کنترل دقیق جریان را فراهم سازد. به دلیل عدم ایجاد جرقه، این مدل برای محیط‌های ایمن و قابل اشتعال نیز گزینه‌ای مناسب است.

مزایای استفاده از شیر پروانه ای UPVC سایز 8 اینچ

شیر پروانه‌ای UPVC سایز 8 اینچ با عملگر پنوماتیک مزایای قابل‌توجهی ارائه می‌دهد. یکی از مهم‌ترین مزیت‌ها مقاومت شیمیایی بالا است. این شیر در محیط‌هایی که سیالات خورنده، مواد شیمیایی، محلول‌های کلردار و محلول‌های قلیایی جریان دارند، دوام بالایی دارد. علاوه بر این، وزن کم بدنه UPVC باعث کاهش فشار روی لوله‌کشی و تسهیل نصب می‌شود.

عملگر پنوماتیک این شیر دارای سرعت عملکرد بالا است و برای خطوطی که نیاز به قطع و وصل سریع دارند، کاربرد ایده‌آل دارد. اکچویتور بادی با مصرف انرژی کم و سازوکار ساده، طول عمر کاری بالایی ارائه می‌دهد. همچنین آب‌بندی کامل نشیمنگاه EPDM یا NBR باعث می‌شود این شیر در حالت بسته هیچ نشتی نداشته باشد.

این شیر همچنین در صنایع شیمیایی، آب و فاضلاب، پتروشیمی سبک، کشاورزی، خطوط انتقال مواد خورنده، سیستم‌های تهویه صنعتی و بسیاری از فرآیندهای کنترلی مورد استفاده قرار می‌گیرد. افت فشار پایین شیر پروانه‌ای UPVC در سایز 8 اینچ نیز باعث کاهش مصرف انرژی سیستم پمپ و بهبود راندمان می‌شود.

جزئیات فنی شیر پروانه ای UPVC سایز 8 اینچ با عملگر پنوماتیک بادی

بدنه شیر: UPVC مقاوم در برابر خوردگی
اتصال: فلنجی مطابق استاندارد DIN / ANSI / BS
سایز اسمی: 8 اینچ
نوع عملگر: پنوماتیک بادی (دوحالته یا فنری)
فشار هوای مورد نیاز عملگر: 4 تا 8 بار
فشار کاری شیر: 10 تا 16 بار بسته به استاندارد ساخت
جنس دیسک: UPVC یا CPVC
جنس نشیمنگاه: EPDM یا NBR
دمای کاری: حدود 0 تا 60 درجه سانتی‌گراد
نوع عملکرد: روشن/خاموش (On/Off) یا کنترلی
کاربردها: خطوط خورنده، اسیدها، صنایع شیمیایی، تصفیه‌خانه‌ها، آب‌رسانی، صنایع سبک
نوع شیر: باترفلای ولو UPVC / شیر پروانه‌ای پلاستیکی ضد اسید
نوع مکانیزم: شیر موتورخور با اکچویتور بادی

تحلیل ساختار و عملکرد شیر

ساختار بدنه UPVC این شیر باعث شده مقاومت و طول عمر آن در محیط‌های خورنده بسیار بالاتر از شیرهای فلزی باشد. در سایز 8 اینچ، طراحی داخلی شیر به گونه‌ای است که دیسک با چرخش 90 درجه مسیر جریان را کنترل می‌کند. در حالت باز، دیسک موازی جریان قرار می‌گیرد و افت فشار به کمترین مقدار می‌رسد. در حالت بسته، دیسک به‌طور کامل روی نشیمنگاه لاستیکی می‌نشیند و آب‌بندی کامل ایجاد می‌شود.

اکچویتور پنوماتیک در این شیر با استفاده از فشار هوای فشرده، انرژی لازم را برای حرکت شفت شیر تأمین می‌کند. این عملکرد سریع باعث شده این شیر در سیستم‌های اتوماسیون و کنترلی، کاربرد گسترده داشته باشد. عملگر پنوماتیک فاقد قطعات پیچیده الکتریکی است و در محیط‌های قابل اشتعال یا مرطوب ایمنی بیشتری نسبت به نمونه‌های برقی دارد.

کاربرد شیر پروانه ای UPVC سایز 8 اینچ در صنعت

این شیر یکی از گزینه‌های اصلی برای استفاده در شبکه‌های بزرگ انتقال آب است. در تصفیه‌خانه‌های شهری، این شیر به دلیل مقاومت در برابر کلر و رسوبات شیمیایی، سال‌ها بدون خوردگی کار می‌کند. در صنایع شیمیایی نیز که اسید و مواد خطرناک جریان دارد، این شیر به دلیل مقاومت متریال UPVC گزینه‌ای پایدار و مطمئن محسوب می‌شود.

در صنایع کشاورزی، این شیر در خطوط آبیاری تحت فشار و شبکه‌های انتقال آب استفاده می‌شود. در سیستم‌های فاضلاب شهری نیز مقاومت بالا در برابر مواد خورنده و گازهای مخرب، این شیر را به انتخاب مناسبی تبدیل کرده است. بسیاری از صنایع دارویی و غذایی نیز در بخش‌هایی که از مواد شیمیایی غلیظ استفاده می‌شود، از این مدل بهره می‌برند.

مزایای فنی UPVC نسبت به فلز در سایز 8 اینچ

شیرهای فلزی در سایزهای بزرگ وزن بسیار زیادی دارند و هزینه نصب و نگهداری آن‌ها بیشتر است. شیر پروانه‌ای UPVC در سایز 8 اینچ وزنی بسیار کمتر دارد و نصب آن بدون نیاز به تجهیزات سنگین قابل انجام است. UPVC در برابر زنگ‌زدگی، خوردگی، رسوب و مواد شیمیایی مقاومت بالایی دارد. این موضوع باعث شده این شیر در محیط‌هایی که رطوبت یا اسید بالا وجود دارد، عملکرد بهتری نسبت به فلز ارائه دهد.

تحلیل مهندسی جریان در شیر پروانه ای 8 اینچ

در شیرهای پروانه‌ای سایز بزرگ، طراحی دیسک و نشیمنگاه اهمیت ویژه‌ای دارد. دیسک باید به گونه‌ای طراحی شود که هم در حالت بسته آب‌بندی کامل ایجاد کند و هم در حالت باز، مقاومت کمی در برابر عبور سیال داشته باشد. مدل 8 اینچ UPVC به دلیل طراحی دقیق دیسک، افت فشار بسیار پایینی ایجاد می‌کند و جریان با سرعت یکنواخت از شیر عبور می‌کند.

عملکرد اکچویتور پنوماتیک در شرایط مختلف

در سیستم‌های صنعتی، اکچویتور پنوماتیک این شیر امکان استفاده در شرایط مختلف دمایی، رطوبتی و محیط‌های آلوده را دارد. اکچویتور بدون نیاز به الکتریسیته، با هوای فشرده عمل می‌کند و به همین دلیل در محیط‌هایی که احتمال اشتعال وجود دارد، یکی از امن‌ترین گزینه‌هاست. مکانیزم داخلی آن شامل پیستون، فنر و اتصالات مکانیکی مقاوم است و نیاز به نگهداری پیچیده ندارد.

استانداردهای ساخت و نکات نصب

این شیر معمولاً بر اساس استانداردهای DIN یا ANSI ساخته می‌شود. اتصالات فلنجی آن قابلیت نصب روی انواع خطوط صنعتی را دارد. نصب شیر باید بدون فشار مکانیکی اضافه روی بدنه انجام شود. سیستم هوای فشرده باید دارای فیلتر و رطوبت‌گیر باشد تا آب یا روغن به عملگر آسیب نزند. نشتی‌گیری پس از نصب باید با فشار استاندارد انجام شود.

نگهداری و عمر مفید شیر پروانه ای UPVC سایز 8 اینچ

این شیر نیاز به نگهداری دوره‌ای سبک دارد. بررسی سلامت نشیمنگاه لاستیکی، کنترل فشار هوای ورودی و بازدید دوره‌ای از پیچ‌های عملگر کافی است. عمر مفید آن بین 5 تا 12 سال بسته به نوع سیال، فشار کاری و شرایط محیطی متفاوت است.

قیمت شیر پروانه ای UPVC سایز 8 اینچ

قیمت این شیر به پارامترهایی مانند نوع اکچویتور (فنری یا دوحالته)، جنس نشیمنگاه، استاندارد فلنج‌ها، کیفیت بدنه و برند سازنده بستگی دارد. مدل‌های مقاوم‌تر در برابر دما و اسید قیمت بالاتری دارند.

پرسش و پاسخ (FAQ)

1. آیا شیر پروانه‌ای UPVC سایز 8 اینچ برای اسید سولفوریک مناسب است؟
تنها در صورتی مناسب است که نشیمنگاه مخصوص EPDM یا FKM انتخاب شود.

2. اکچویتور پنوماتیک این شیر در چه فشار هوایی بهترین عملکرد را دارد؟
بین 4 تا 8 بار عملکرد پایدار و کامل ارائه می‌دهد.

3. آیا می‌توان این شیر را در محیط‌های آفتابی نصب کرد؟
در صورت استفاده از پوشش UV یا نصب در محفظه مناسب، بله.

4. آیا امکان تبدیل اکچویتور از پنوماتیک به برقی وجود دارد؟
بله، با تغییر پایه نصب امکان نصب اکچویتور برقی وجود دارد.

5. آیا این شیر برای خطوط آب آشامیدنی مناسب است؟
بله، زیرا UPVC فاقد خوردگی و آلودگی شیمیایی است.
