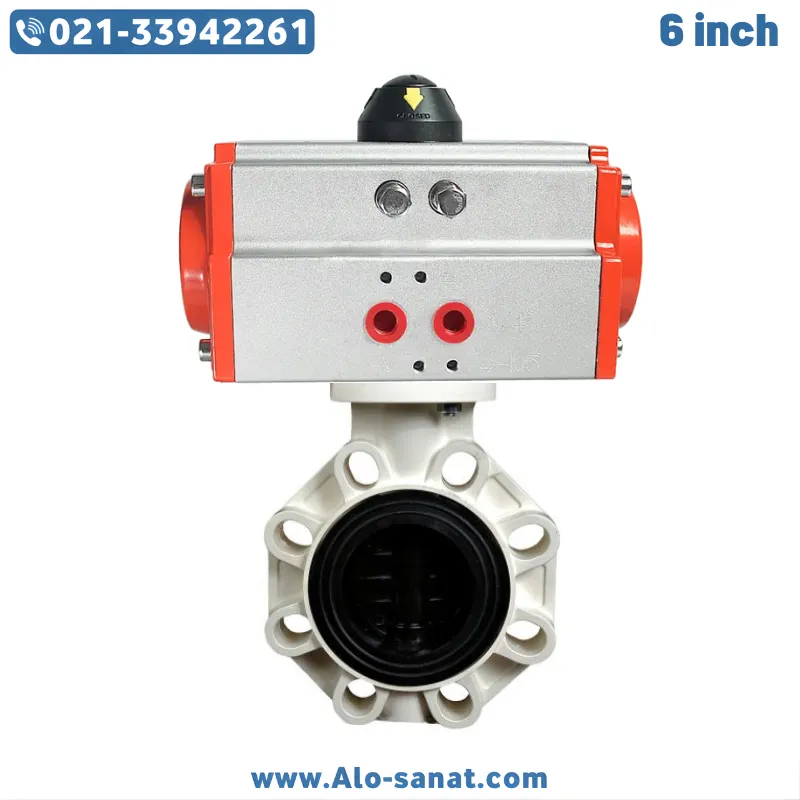

شیر پروانه ای UPVC سایز 6 اینچ با عملگر پنوماتیک بادی یک تجهیز صنعتی تخصصی برای کنترل جریان سیالات خورنده، آب، محلولهای شیمیایی و انواع سیالات فرآیندی است. این شیر که در بسیاری از صنایع به عنوان باترفلای ولو UPVC یا شیر پروانهای پلاستیکی ضد اسید نیز شناخته میشود، بر پایه ساختار مقاوم UPVC و مکانیزم محرک هوای فشرده طراحی شده است. مدل 6 اینچ این شیر با توجه به قطر بالا و توان عبور دبی قابلتوجه سیال، در خطوط فرآیندی متوسط تا سنگین فرمانپذیری دقیق و پایداری عملکرد را تضمین میکند. استفاده از اکچویتور بادی، این مدل را در گروه شیر موتورخور پنوماتیک نیز قرار میدهد و امکان کنترل اتوماتیک، سریع و ایمن را در محیطهای صنعتی فراهم میسازد.
قبل از ورود به جزئیات فنی، شناخت ماهیت شیر پروانهای UPVC اهمیت زیادی دارد. این شیر از یک بدنه پلیوینیل کلراید تقویتشده، یک دیسک چرخشی مرکزی و نشیمنگاه لاستیکی مقاوم تشکیل شده است. در سایز 6 اینچ، طراحی شیر به گونهای انجام میشود که کمترین افت فشار و بیشترین مقاومت در برابر سیالات خورنده به دست آید. در کنار این ساختار، عملگر پنوماتیک وظیفه باز و بسته کردن دیسک را با استفاده از فشار هوا برعهده دارد که نتیجه آن عملکرد سریع، ایمن و قابل کنترل است.
معرفی شیر پروانه ای UPVC سایز 6 اینچ با عملگر پنوماتیک بادی
شیر پروانهای UPVC یکی از پرکاربردترین انواع شیرهای صنعتی در محیطهای شیمیایی و خطوط انتقال خورنده است. سایز 6 اینچ این شیر به دلیل ظرفیت بالایی که برای عبور سیال فراهم میکند، در شبکههای انتقال آب، فاضلاب، سیالات اسیدی و خطوط تزریق مواد شیمیایی کاربرد گسترده دارد. این شیر از بدنهای پلاستیکی ساخته شده که در برابر خوردگی، پوسیدگی و ضربات فیزیکی مقاومت مطلوبی دارد. بهدلیل ساختار دیسکی، این شیر بهصورت سریع باز و بسته میشود و با کمک عملگر پنوماتیک، امکان کنترل اتوماتیک جریان فراهم میشود.
در بسیاری از صنایع، شیر پروانهای UPVC سایز 6 اینچ با عملگر پنوماتیک بادی، به عنوان شیر موتورخور UPVC شناخته میشود. همچنین این شیر با توجه به جنس بدنه، در گروه شیرهای پلاستیکی ضد اسید قرار میگیرد. اکچویتور پنوماتیک نصبشده روی این شیر، بهصورت دوحالته یا فنری، میتواند فرمانهای باز و بسته شدن را با دقت بسیار بالا اجرا کند. این ویژگی باعث شده شیر در خطوطی که قطع و وصل سریع ضروری است، بازده عالی داشته باشد. وزن کم شیر UPVC نسبت به نمونههای فلزی آن نیز باعث شده عملیات نصب و راهاندازی آن سادهتر، سریعتر و کمهزینهتر شود.
مزایای استفاده از شیر پروانه ای UPVC سایز 6 اینچ با اکچویتور پنوماتیک
یکی از مزیتهای کلیدی شیر پروانهای UPVC، مقاومت شیمیایی بسیار بالا در برابر اسیدها، مواد قلیایی و محلولهای خورنده است. این ویژگی باعث شده این شیر در صنایع شیمیایی، تصفیهخانهها و محیطهایی که سیال خورنده جریان دارد، کارایی بالایی داشته باشد. وزن کم شیر UPVC نیز مزیت مهم دیگری است که هم در حمل و هم در نصب تأثیر مستقیم دارد. این کاهش وزن، فشار کمتری روی خطوط لوله و سازههای نگهدارنده ایجاد میکند و ایمنی سیستم را افزایش میدهد.
اکچویتور پنوماتیک نصبشده روی این شیر امکان اجرای دقیق فرمانهای کنترلی را با سرعت بالا فراهم میکند. عملگر بادی بدون تولید جرقه یا خطرات الکتریکی کار میکند و برای محیطهای قابل اشتعال ایمن است. همچنین طراحی ساده، روانکاری مناسب و متریال بادوام اکچویتور باعث کاهش نیاز به سرویس و نگهداری شده است. علاوه بر این، شیر موتورخور UPVC به دلیل افت فشار پایین و عملکرد روان، در سیستمهای با جریان بالا کارایی بالایی دارد.
جزئیات فنی شیر پروانه ای UPVC سایز 6 اینچ با عملگر پنوماتیک بادی
بدنه شیر: UPVC مقاوم در برابر اسید و سیالات شیمیایی
نوع اتصال: فلنجی مطابق استانداردهای DIN ، ANSI یا BS
قطر اسمی شیر: 6 اینچ
نوع اکچویتور: پنوماتیک بادی (Double Acting / Spring Return)
فشار مورد نیاز اکچویتور: 4 تا 8 بار
فشار کاری شیر: حدود 10 تا 16 بار بر اساس استاندارد ساخت
دیسک شیر: UPVC یا CPVC مقاوم در برابر سایش و خوردگی
نشیمنگاه (Seat): لاستیک EPDM یا NBR بسته به نوع سیال
دمای کاری: معمولاً 0 تا 60 درجه سانتیگراد
نوع عملکرد شیر: قطع و وصل یا کنترلی
کاربردها: صنایع شیمیایی، انتقال آب، تصفیهخانهها، خطوط اسید، محیطهای خورنده، صنایع غذایی و دارویی
نوع شیر: باترفلای ولو UPVC یا شیر پروانهای پلاستیکی ضد اسید
نوع محرک: شیر موتورخور پنوماتیک بادی
عملکرد شیر پروانه ای UPVC سایز 6 اینچ
عملکرد این شیر بر اساس چرخش 90 درجه دیسک مرکزی است. زمانی که اکچویتور بادی شروع به کار میکند، فشار هوا موجب حرکت داخلی عملگر شده و دیسک را باز یا بسته میکند. این حرکت سریع و یکنواخت باعث میشود شیر در مدت کوتاهی تغییر وضعیت دهد. در حالت باز، دیسک موازی با مسیر جریان قرار میگیرد و افت فشار کمینه ایجاد میشود. در حالت بسته، دیسک روی نشیمنگاه لاستیکی قرار میگیرد و مسیر کاملاً مسدود میشود.
کاربرد شیر پروانه ای UPVC سایز 6 اینچ در صنعت
این شیر در صنایع مختلفی کاربرد دارد. در تصفیهخانههای آب و فاضلاب، به دلیل مقاومت در برابر مواد شیمیایی و کلر، استفاده از شیر پروانهای UPVC بسیار رایج است. در صنایع شیمیایی، مقاومت شیر در برابر اسیدها و مواد قلیایی آن را به گزینهای مناسب برای خطوط خورنده تبدیل کرده است. همچنین در صنایع کشاورزی، خطوط انتقال آب و محیطهایی که رسوب یا خوردگی بالا است، این شیر عملکرد ویژهای دارد.
شیر پروانهای UPVC سایز 6 اینچ با عملگر پنوماتیک در سیستمهای اتوماسیون صنعتی که نیاز به تغییر وضعیت سریع شیر وجود دارد، عملکرد قابل توجهی ارائه میدهد. در محیطهای قابل اشتعال نیز به دلیل ایمنی بالای اکچویتور بادی، از این شیر استفاده میشود.
ساختار بدنه و طراحی داخلی
بدنه UPVC این شیر به صورت یکپارچه و مقاوم در برابر ضربه، خوردگی و فشار طراحی شده است. دیسک مرکزی سبک و مقاوم است و به دلیل کاهش وزن، سرعت عملکرد عملگر بادی افزایش مییابد. نشیمنگاه لاستیکی خاصیت انعطافپذیری دارد و آببندی کامل شیر در حالت بسته را تضمین میکند. ساختار داخلی شیر باعث کاهش افت فشار و گردش روان سیال میشود.
نصب شیر پروانه ای UPVC سایز 6 اینچ
نصب این شیر نسبت به انواع فلزی بسیار سادهتر است. وزن کم شیر به تنهایی موجب میشود عملیات نصب بدون نیاز به تجهیزات سنگین انجام شود. اتصال فلنجی شیر امکان تطابق با انواع استانداردهای صنعتی را فراهم میکند. برای نصب عملگر پنوماتیک، باید فشار هوای ورودی تنظیم شود و سیستم تغذیه هوای فشرده از هرگونه رطوبت اضافی پاکسازی شود.
نگهداری شیر پروانه ای UPVC
این شیر نیازمند نگهداری پیچیدهای نیست. بررسی دورهای نشیمنگاه لاستیکی، کنترل فشار هوای ورودی به اکچویتور و تمیز نگهداشتن سیستم از ورود ذرات خورنده، مهمترین بخشهای سرویس دورهای است. استفاده از فیلتر رطوبتگیر در خطوط هوای فشرده توصیه میشود.
تفاوت شیر پروانه ای UPVC با نمونههای فلزی
شیرهای فلزی در محیطهای شیمیایی خورده میشوند، اما شیر UPVC در برابر خوردگی و زنگزدگی مقاومت کامل دارد. وزن شیرهای UPVC نسبت به انواع فلزی کمتر است و باعث کاهش هزینههای نصب میشود. شیرهای فلزی برای فشارهای بالا مناسبترند، اما شیرهای UPVC برای فشارهای معمول صنعتی گزینهای اقتصادی و ایمن محسوب میشوند.
قیمت شیر پروانه ای UPVC سایز 6 اینچ با عملگر پنوماتیک
قیمت شیر به عوامل مختلفی وابسته است، از جمله نوع اکچویتور، جنس نشیمنگاه، استاندارد فلنجها، نوع دیسک و کیفیت ساخت. مدلهای دارای عملگر فنری قیمت بالاتری دارند، در حالیکه مدلهای دوحالته اقتصادیتر هستند.
پرسش و پاسخ (FAQ)
1. آیا شیر پروانهای UPVC سایز ۶ اینچ برای انتقال اسید قوی مناسب است؟
بله، به شرطی که نشیمنگاه مناسب با نوع اسید انتخاب شود.
2. اکچویتور پنوماتیک این شیر در چه فشار هوایی کار میکند؟
عملکرد آن با فشار ۴ تا ۸ بار هوا تضمین میشود.
3. آیا شیر UPVC برای محیطهای روباز مناسب است؟
در صورت پوشش UV یا نصب در محیط محافظتشده، عملکرد مناسب دارد.
4. آیا امکان استفاده از اکچویتور برقی به جای پنوماتیک وجود دارد؟
بله، با تغییر پایه نصب میتوان از اکچویتور برقی استفاده کرد.
5. عمر مفید شیر پروانهای UPVC چقدر است؟
در شرایط کاری استاندارد، بین ۵ تا ۱۰ سال عملکرد مطلوب دارد.
