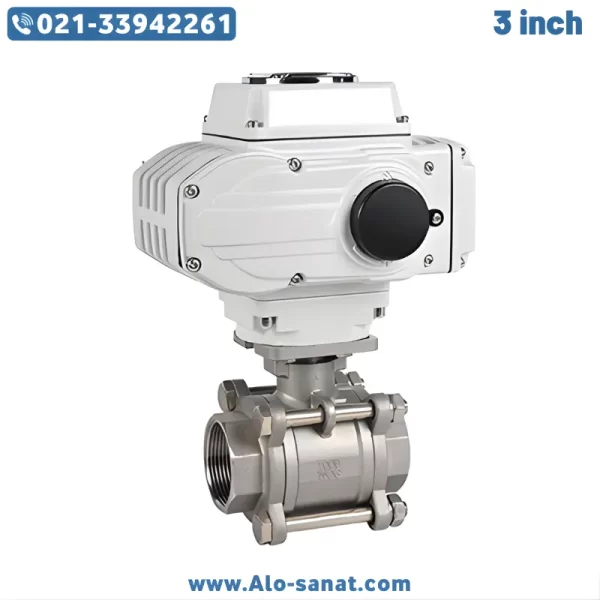

شیر توپی استیل دندهای 3 اینچ با عملگر برقی 220 ولت یک تجهیز کنترلی صنعتی برای باز و بسته کردن مسیر جریان سیال است. این شیر ترکیبی از بدنه استیل مقاوم و یک اکچویتور برقی توانمند است که امکان کنترل خودکار و دقیق را در خطوط مختلف فرایندی فراهم میکند. ساختار توپی، آببندی بدون نشتی و توان تحمل فشار بالا باعث شده این شیر در صنایع فرایندی، سیستمهای بخار، سیالات خورنده و شبکههای انتقال صنعتی کاربرد گستردهای داشته باشد. قابلیت نصب سریع، عمر عملیاتی طولانی و سازگاری با اتوماسیون صنعتی، این تجهیز را به گزینهای حرفهای در پروژههای کنترل جریان تبدیل میکند.
معرفی شیر توپی استیل (Ball Valve) دندهای 3 اینچ با عملگر برقی 220 ولت
شیر توپی استیل دندهای 3 اینچ با عملگر برقی 220 ولت یک شیر موتورخور حرفهای است که مسیر سیال را از طریق چرخش ۹۰ درجه توپی داخلی باز یا بسته میکند. استفاده از استیل ضدزنگ در بدنه باعث افزایش مقاومت شیر در برابر فشار، دما و خوردگی شده و باعث میشود شیر در شرایط سخت عملیاتی قابلاعتماد باقی بماند. اکچویتور برقی 220 ولت این شیر با تبدیل انرژی الکتریکی به گشتاور مکانیکی، امکان کنترل خودکار شیر را فراهم میکند و نیاز به دخالت دستی را از بین میبرد.
این نوع شیر توپی به دلیل ساختار سهتکه، قابلیت سرویسکاری آسان و امکان باز کردن بخشهای داخلی بدون نیاز به جدا کردن کامل شیر از خط را دارد. همین ویژگی آن را در صنایع حساس که توقف فرایند هزینهبر است بسیار کارآمد میکند. طراحی دقیق رزوهها، آببندی PTFE و عملکرد نرم اکچویتور برقی باعث شده شیر موتورخور 3 اینچ گزینهای استاندارد در سیستمهای اتوماسیون سیالات باشد.
مزایای استفاده از شیر توپی استیل دندهای 3 اینچ با اکچویتور برقی
استفاده از شیر توپی استیل دندهای 3 اینچ با عملگر برقی 220 ولت مزایای قابلتوجهی دارد. نخست، ترکیب بدنه استیل و اکچویتور برقی، امکان کنترل کاملاً اتوماتیک را فراهم میکند و دقت عملکرد را افزایش میدهد. این شیر موتورخور قابلیت باز و بسته کردن سریع را دارد و در مواقع اضطراری بهسرعت فرمان را اجرا میکند. همچنین آببندی کامل در وضعیت بسته، باعث کاهش نشتی و افزایش راندمان سیستم میشود.
مزیت مهم دیگر، قابلیت کار در فشار و دمای بالا است. استفاده از استیل ضدزنگ در بدنه، مقاومت شیر را در برابر سیالات خورنده و شرایط صنعتی سخت افزایش میدهد. به دلیل سهتکه بودن طراحی، تعمیر و نگهداری شیر توپی بدون نیاز به خارج کردن آن از خط، بهسادگی انجام میشود. اکچویتور برقی 220 ولت مصرف انرژی پایینی داشته و در سیستمهای اتوماسیون صنعتی با PLC، تابلو کنترل و سیستمهای هوشمند قابل یکپارچهسازی است.
ساختار فنی و عملکرد شیر موتورخور 3 اینچ
شیر توپی استیل دندهای 3 اینچ با عملگر برقی 220 ولت از سه بخش اصلی تشکیل شده است: بدنه استیل سهتکه، توپی داخلی پرداختشده و اکچویتور الکتریکی. بدنه استیل در برابر فشارهای بالا مقاومت کافی دارد و طراحی دندهای امکان نصب آسان روی خطوط را فراهم میکند. توپی با روکش مناسب و صیقل دقیق، عملکرد نرم شیر را تضمین کرده و آببندی کامل را در حالت بسته ایجاد میکند.
اکچویتور برقی با دریافت ولتاژ 220 ولت، بهوسیله یک موتور الکتریکی داخلی گشتاور موردنیاز را تولید کرده و تا ۹۰ درجه چرخش را انجام میدهد. در مدلهای مختلف، عملکرد اکچویتور میتواند بهصورت on/off یا مدولار تنظیم شود. همچنین وجود سوییچهای کمکی، نشانگر موقعیت و امکان اتصال پروتکلهای کنترلی، شیر را مناسب خطوط اتوماسیون میکند.
توانایی تحمل فشار و دمای کاری
شیر توپی استیل دندهای 3 اینچ با عملگر برقی 220 ولت معمولاً توانایی تحمل فشارهای متوسط تا بالا را دارد. طراحی سهتکه، ضخامت بالای دیواره و جنس استیل ضدزنگ، شیر را برای خطوط بخار، آب داغ، روغن، سیالات خورنده و مواد شیمیایی مناسب کرده است. متریال نشیمنگاه (Seat) از جنس PTFE یا تقویتشده PTFE بوده و تحمل دمای بالایی دارد. این ترکیب باعث میشود شیر در محیطهای شیمیایی، خطوط تولید مواد غذایی و صنایع نفت و گاز قابل استفاده باشد.
اکچویتور برقی 220 ولت و نقش آن در عملکرد شیر
اکچویتور برقی 220 ولت بهعنوان قلب سیستم کنترلی شیر موتورخور، امکان باز و بسته شدن دقیق و بدون خطا را فراهم میکند. این اکچویتورها همراه با گیربکس داخلی، تنظیمات حفاظتی و سوییچهای مکانیکی، عملکرد پایدار و ایمن را تضمین میکنند. توان مصرفی پایین، سازگاری با سیستمهای برق صنعتی و قابلیت نصب آسان باعث شده اکچویتورهای 220 ولت انتخاب استاندارد در پروژههای اتوماسیون باشند.
اکچویتور در این شیر توان لازم برای چرخاندن توپی 3 اینچی را فراهم کرده و در برابر نوسانات ولتاژ و شرایط محیطی مقاوم است. همچنین بسیاری از مدلها دارای درجه حفاظت IP67 هستند که مقاومت شیر در برابر رطوبت و گردوغبار را تضمین میکند.
کاربردهای شیر توپی استیل دندهای 3 اینچ موتورخور
شیر توپی استیل 3 اینچ با عملگر برقی 220 ولت در صنایع مختلف مورد استفاده قرار میگیرد، از جمله:
– خطوط انتقال آب صنعتی
– سیستمهای نفت، هیدروکربن و فراوردههای پالایشی
– صنایع غذایی و دارویی
– سیستمهای شیمیایی و خطوط اسید و باز
– صنایع نساجی و رنگ
– خطوط بخار و آب داغ
– صنایع دریایی و آبشیرینکن
قابلیت اتصال و نکات نصب
نصب شیر موتورخور 3 اینچ نیازمند رعایت اصول فنی است. ابتدا باید جهت جریان مشخص شود و شیر در مسیر صحیح نصب گردد. رزوههای ورودی و خروجی باید کاملاً تمیز باشند تا آببندی بهدرستی انجام شود. اکچویتور باید در حالت نیمهباز تنظیم اولیه شود تا هنگام نصب روی بدنه شیر، تطابق کامل داشته باشد. همچنین تابلو برق کنترل باید از حفاظت مناسب برخوردار باشد تا ایمنی عملکرد تضمین شود.
نگهداری، سرویس و بازرسی دورهای
شیر توپی استیل سهتکه 3 اینچ قابلیت سرویس داخلی بدون جداسازی کامل از خط را دارد. تمیزکردن توپی، کنترل نشیمنگاه و بررسی سلامت اکچویتور، از اقدامات مهم در نگهداری صحیح شیر است. بازرسی دورهای شامل بررسی عملکرد سوئیچهای موقعیت، تست چرخش توپی و سنجش سلامت اورینگها است. اکچویتور نیز باید از نظر صدا، دمای کارکرد و مقاومت الکتریکی سیمپیچ بررسی شود.
جزئیات فنی شیر توپی استیل دندهای 3 اینچ با عملگر برقی 220 ولت
– سایز اسمی شیر: 3 اینچ
– نوع بدنه: سهتکه (3-Piece)
– جنس بدنه: استنلس استیل 304 یا 316
– نوع اتصال: دندهای BSP/NPT
– فشار کاری: معمولاً تا 1000 PSI
– دمای کاری: بسته به متریال سیل تا 180 درجه سانتیگراد
– نوع آببندی: PTFE یا RTFE
– عملکرد اکچویتور: ON/OFF یا تدریجی
– ولتاژ تغذیه اکچویتور: 220VAC
– نوع موتور: AC با گیربکس داخلی
– درجه حفاظت: IP67
– زمان چرخش: بین 5 تا 15 ثانیه
– قابلیت نصب سوییچ باکس: دارد
– امکان کنترل توسط PLC: دارد
جدول مشخصات
| مشخصه | مقدار |
|---|---|
| سایز | 3 اینچ |
| جنس بدنه | Stainless Steel |
| فشار کاری | 63 Bar |
| نوع اتصال | دندهای |
| عملکرد | برقی 220 ولت |
| آببندی | PTFE |
| زمان عملکرد | 10 ثانیه |
| نوع شیر | Ball Valve سهتکه |
سوالات متداول (FAQ)
1. آیا شیر توپی استیل 3 اینچ برقی برای سیالات خورنده مناسب است؟
بله، بدنه استیل ضدزنگ و آببندی PTFE مقاومت خوبی در برابر بسیاری از مواد خورنده ایجاد میکند.
2. اکچویتور برقی 220 ولت چه میزان گشتاور تولید میکند؟
گشتاور بسته به مدل بین 40 تا 120 نیوتنمتر است و برای چرخش توپی 3 اینچی کاملاً کافی است.
3. آیا میتوان شیر را در فضای باز نصب کرد؟
در صورت داشتن درجه حفاظت IP67 و کاور مناسب، نصب در فضای باز امکانپذیر است.
4. شیر موتورخور 3 اینچ قابلیت کنترل تدریجی دارد؟
در مدلهای مدولار امکان کنترل درصدی با دریافت سیگنال آنالوگ وجود دارد.
5. برای تعمیر شیر آیا نیاز به جداسازی کامل از خط وجود دارد؟
خیر، طراحی سهتکه امکان سرویس داخلی بدون جدا کردن شیر از لوله را فراهم میکند.
