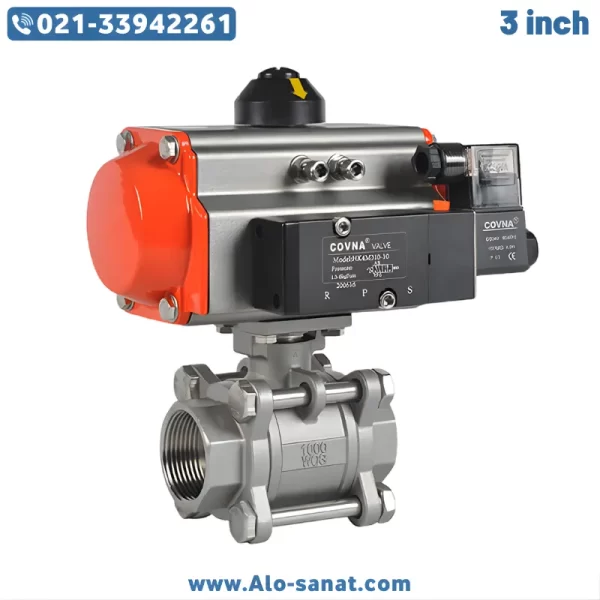

شیر توپی استیل سهتیکه 3 اینچ با عملگر پنوماتیک بادی یک شیر کنترل صنعتی حرفهای است که در صنایع مختلف برای مدیریت جریان سیالات با دقت بالا مورد استفاده قرار میگیرد. این محصول به دلیل طراحی استیل، ساختار سهتیکه و استفاده از اکچویتور بادی، عملکردی سریع، قابلاعتماد و مقاوم در برابر شرایط سخت صنعتی دارد. این شیر با نامهایی مثل بال ولو استیل، شیر موتورخور، شیر پنوماتیکی توپی، شیر توپی اکچویتوردار و شیر توپی پنوماتیک نیز شناخته میشود و به دلیل قابلیت جداسازی کامل بدنه سهتیکه، برای سرویس، تعمیر و تمیزکاری بسیار ایدهآل است.
این محصول برای سیستمهایی کاربرد دارد که نیاز به باز و بسته شدن سریع، تکرارشونده و بدون خطا دارند. عملگر پنوماتیک انرژی هوای فشرده را به حرکت مکانیکی 90 درجه تبدیل میکند و شیر را با سرعت بالا در حالت باز یا بسته قرار میدهد. همین ویژگی باعث شده این شیر در صنایع سنگین، خطوط شیمیایی، سیستمهای گاز و واحدهای پتروشیمی بهعنوان گزینهای استاندارد شناخته شود.
شیر توپی استیل سهتیکه 3 اینچ معمولاً از استنلس استیل 304 یا 316 ساخته میشود تا در برابر خوردگی، رطوبت، مواد شیمیایی، حرارت و فشار بالا مقاومت کامل داشته باشد. نوع اتصال این شیر معمولاً دندهای نیست و بیشتر به صورت فلنجی یا سهتیکه با طراحی پیچ و مهرهای ساخته میشود، اما ساختار سهتیکه باعث میشود سرویسکاری بدون جدا کردن شیر از خط انجام شود.
معرفی شیر توپی استیل سه تیکه 3 اینچ با عملگر پنوماتیک بادی
شیر توپی استیل سهتیکه 3 اینچ با عملگر پنوماتیک یک شیر صنعتی پیشرفته است که برای خطوطی طراحی شده که نیاز به کنترل سریع و دقیق جریان سیالات دارند. وجود اکچویتور پنوماتیک باعث شده این شیر در پروژههایی که هوای فشرده در دسترس است، عملکردی بسیار بهتر و اقتصادیتر نسبت به شیرهای برقی داشته باشد.
این شیر به دلیل طراحی سهتیکه قابلیت باز شدن کامل دارد. این ویژگی برای محیطهایی که رسوب، آلودگی یا سیالات سنگین جریان دارند اهمیت زیادی دارد؛ زیرا سرویس کردن و نظافت داخلی بدون نیاز به قطع کامل خط انجام میشود.
این بال ولو استیل با چرخش ربعگرد توپی، جریان را قطع و وصل میکند. طراحی توپی صیقلی باعث میشود جریان بدون افت فشار عبور کند و نشت به صفر برسد.
عملگر پنوماتیک این شیر با دریافت فشار هوای فشرده، حرکت 90 درجه لازم برای تغییر وضعیت شیر را ایجاد میکند. سرعت عملکرد بالا و استهلاک کم باعث شده اکچویتور پنوماتیک بهترین انتخاب برای خطوطی باشد که باز و بسته شدن مداوم دارند.
مزایا استفاده از شیر توپی استیل سه تیکه 3 اینچ با عملگر پنوماتیک بادی
شیر توپی استیل سهتیکه 3 اینچ به دلیل ساختار مهندسیشده و استفاده از عملگر پنوماتیک مزایای زیادی دارد. اولین مزیت سرعت بسیار بالای عملکرد است. اکچویتورهای بادی میتوانند شیر را در کسری از ثانیه باز یا بسته کنند و این ویژگی برای خطوطی که واکنش سریع ضروری است, اهمیت زیادی دارد.
مزیت دوم مقاومت بالا در برابر شوکها، ارتعاشات و شرایط سخت محیطی است. عملگر پنوماتیک قطعات الکترونیکی حساس ندارد و همین عامل باعث شده در محیطهای دارای گردوغبار، رطوبت، دما و ارتعاش بالا عملکرد قابلاعتمادی ارائه دهد.
بدنه استیل این بال ولو بهطور کامل در برابر خوردگی مقاوم است و در مواجهه با اسیدهای ضعیف، مواد شیمیایی، بخار و آب شور عملکرد طولانیمدت دارد.
مزیت مهم دیگر طراحی سهتیکه است که امکان باز کردن شیر بدون جدا کردن از خط را فراهم میکند. این موضوع در صنایع غذایی، دارویی، شیمیایی و خطوط حساس اهمیت بسیار بالایی دارد.
در نهایت، اکچویتور پنوماتیک نسبت به عملگرهای برقی یا هیدرولیکی استهلاک کمتری دارد و هزینه تعمیرات و نگهداری آن پایینتر است، بنابراین در پروژههای بزرگ اقتصادیتر خواهد بود.
جزئیات فنی شیر توپی استیل سه تیکه 3 اینچ با عملگر پنوماتیک بادی
قطر اسمی: 3 اینچ (DN80)
جنس بدنه: استنلس استیل 304 یا 316
جنس توپی: فولاد ضدزنگ صیقلی
جنس سیت: PTFE یا R-PTFE
نوع اتصال بدنه: سهتیکه با پیچ و مهره
فشار کاری شیر: 1000 PSI معادل 63 بار
دمای کاری: -20 تا +200 درجه سانتیگراد
استاندارد ساخت: API 598 – BS 5351
نوع عملکرد: ربعگرد (Quarter Turn)
نوع شیر: ON/OFF یا کنترل
اکچویتور: پنوماتیک بادی تکعملگره یا دوعملگره
فشار ورودی اکچویتور: 4 تا 8 بار
زمان باز و بسته شدن: 0.5 تا 2 ثانیه
جنس اکچویتور: آلومینیوم آنودایز شده
درجه حفاظت: مقاوم به گردوغبار و رطوبت
مکانیزم انتقال نیرو: Rack & Pinion
نوع آببندی شفت: Double O-Ring
دمای قابل تحمل اکچویتور: -10 تا +80 درجه
قابلیت نصب تجهیزات جانبی: پوزیشنر، سوئیچ باکس، سولنوئید ولو، کنترل ولو داخلی
این مشخصات نشان میدهد شیر توپی استیل سهتیکه 3 اینچ با عملگر پنوماتیک برای سیستمهای فشار بالا و سیالات خورنده یک انتخاب ایدهآل است.
ساختار سهتیکه و اهمیت آن
شیر توپی سهتیکه یکی از پیشرفتهترین ساختارهای بال ولو در صنعت است. دلیل استفاده گسترده از این طراحی، قابلیت تعمیر و نگهداری آسان است.
در این مدل، بدنه از سه بخش تشکیل شده:
دو بخش انتهایی که به لوله متصل میشوند
بخش میانی که شامل توپی و سیتها است
با باز کردن پیچ و مهرهها، بخش میانی خارج شده و سرویسکاری بدون قطع کامل خط انجام میشود. این موضوع در کارخانههایی که توقف خط موجب خسارت مالی بالا میشود بسیار حیاتی است.
این طراحی همچنین امکان استفاده از متریالهای مقاومتر برای سیت و توپی را فراهم میکند.
عملکرد اکچویتور پنوماتیک
اکچویتور پنوماتیک با استفاده از هوای فشرده نیروی لازم برای چرخاندن توپی را فراهم میکند. دو نوع اصلی دارد:
تکعملگره (فنری – Fail-Safe)
دوعملگره (Double Acting)
در مدل تکعملگره فنر داخلی باعث میشود شیر در حالت قطع برق یا افت فشار هوا در حالت باز یا بسته ثابت بماند. این ویژگی برای سیستمهای ایمنی ضروری است.
مدل دوعملگره با هوای ورودی در هر دو جهت باز و بسته میشود و سرعت بالاتری دارد.
اکچویتور پنوماتیک به دلیل سادگی، هزینه کم، توان بالا و ایمنی ذاتی در صنایع سنگین بسیار محبوب است.
کاربردهای شیر توپی استیل سه تیکه 3 اینچ
این محصول در طیف گستردهای از صنایع استفاده میشود:
پتروشیمی و پالایشگاه
کارخانههای شیمیایی
صنایع دارویی
خطوط مواد غذایی و نوشیدنی
سیستمهای گاز صنعتی
تصفیهخانههای آب
خطوط بخار و سیالات داغ
کارخانههای تولید رنگ، رزین و حلالها
سیستمهای انتقال نفت و مشتقات نفتی
به دلیل تحمل فشار بالا، مقاومت شیمیایی و ساختار سهتیکه، این شیر یکی از پرکاربردترین انتخابها در خطوط حساس است.
نکات نصب شیر توپی استیل سهتیکه 3 اینچ
برای عملکرد صحیح رعایت نکات زیر ضروری است:
قبل از نصب، مسیر سیال باید تمیز و عاری از ذرات باشد
سیستم باید بدون فشار نصب شود
پیچ و مهرههای بدنه باید طبق استاندارد سفت شوند
اکچویتور باید کاملاً تراز روی شیر نصب شود
در صورت استفاده از پوزیشنر، نیاز به کالیبراسیون اولیه است
استفاده از فیلتر رگولاتور برای هوای ورودی اکچویتور توصیه میشود
نکات نگهداری
بررسی دورهای سیتها و اورینگها
رسوبزدایی توپی و محفظه شیر
تست نشتی طبق استاندارد API 598
چک کردن عملکرد اکچویتور هر ۶ ماه
روغنکاری چرخدندهها در صورت نیاز
FAQ (پرسش و پاسخ)
1. آیا شیر توپی پنوماتیک سهتیکه برای سیالات خورنده مناسب است؟
بله، با استفاده از استیل 316 و سیت R-PTFE کاملاً مناسب است.
2. سرعت باز و بسته شدن این شیر چقدر است؟
بین 0.5 تا 2 ثانیه بسته به نوع اکچویتور.
3. آیا شیر میتواند به پوزیشنر مجهز شود؟
بله، پوزیشنر برای کنترل دقیق جریان قابل نصب است.
4. آیا این شیر امکان Fail-Safe دارد؟
در مدلهای تکعملگره فنری، قابلیت Fail-Close یا Fail-Open وجود دارد.
5. آیا شیر برای بخار مناسب است؟
اگر سیت R-PTFE و بدنه استیل 316 انتخاب شود، برای بخار فشار متوسط مناسب است.
