شیر توپی استیل سهتیکه 2 اینچ با عملگر پنوماتیک بادی یکی از پرکاربردترین و قابلاعتمادترین تجهیزات کنترلی در صنایع مختلف است. این محصول که در پروژههای صنعتی با نامهای شیر موتورخور بادی، بال ولو پنوماتیک، شیر توپی اکچویتوردار و شیر پنوماتیکی استیل نیز شناخته میشود، عملکرد اتوماتیک و سریع را برای کنترل جریان سیالات فراهم میکند. استفاده از استنلس استیل در بدنه شیر باعث مقاومت بالای آن در برابر خوردگی، فشار و شرایط محیطی سخت میشود. ترکیب بدنه سهتکه و عملگر بادی، این شیر را به انتخابی ایدهآل برای خطوطی تبدیل کرده که نیازمند عملکرد پایدار و سرویس آسان هستند. عملگر بادی با تبدیل انرژی هوای فشرده به نیروی چرخشی، توپی داخلی شیر را در زاویه ۹۰ درجه حرکت میدهد و سیستم را با سرعت بالا باز یا بسته میکند.
این شیر نهتنها برای سیستمهایی با نیاز به قطعووصل سریع مناسب است، بلکه با توجه به قابلیت اتوماسیون، در تجهیزات صنعتی که دقت کنترل اهمیت بالایی دارد نیز کاربرد گستردهای دارد. ترکیب رزوههای مقاوم، بدنه استیل و سیتهای ضدسایش باعث شده شیر توپی استیل سهتیکه 2 اینچ یکی از بهترین انتخابها برای پروژههای سنگین و دائمی باشد.

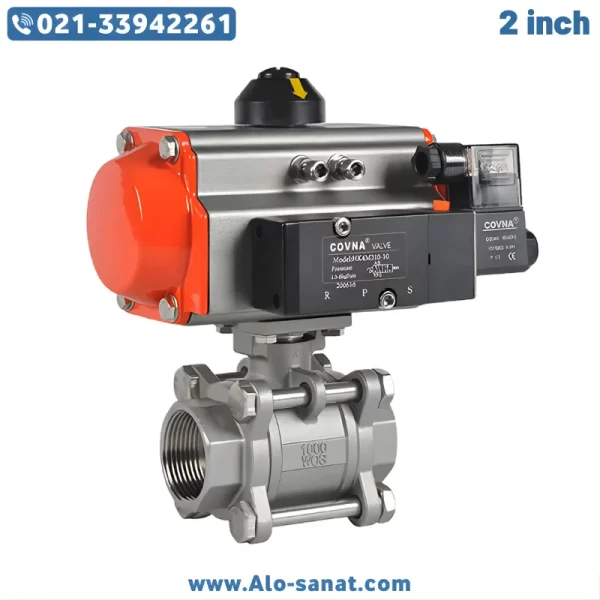

معرفی شیر توپی استیل سه تیکه 2 اینچ با عملگر پنوماتیک بادی
شیر توپی استیل سهتیکه 2 اینچ با عملگر پنوماتیک بادی یک تجهیز کنترل جریان است که با چرخش ۹۰ درجه توپی داخلی، جریان سیال را بهصورت کامل باز یا بسته میکند. این نوع شیر به دلیل طراحی Full Bore، افت فشار بسیار کمی ایجاد کرده و امکان عبور یکدست سیال را فراهم میسازد. استیل مورد استفاده در بدنه شیر مقاومت عالی در برابر دما، فشار و مواد خورنده دارد.
عملگر پنوماتیک بادی که روی شیر نصب میشود، انرژی هوای فشرده را به انرژی مکانیکی تبدیل کرده و شفت شیر را میچرخاند. این ساختار امکان باز و بسته شدن بسیار سریع و بدون نیاز به نیروی انسانی را فراهم میکند. شیر موتورخور بادی ۲ اینچ معمولاً در سیستمهای اتوماتیک، خطوط تولید، واحدهای فرآیندی و نقاطی استفاده میشود که کارکرد ایمن و مداوم ضروری است.
نامهای دیگری که این تجهیز با آنها شناخته میشود شامل موارد زیر است:
شیر بال ولو پنوماتیک 2 اینچ
شیر توپی استیل موتورخور
شیر توپی پنوماتیک صنعتی
شیر اکچویتوردار بادی استیل سهتیکه
طراحی سهتکه شیر امکان تعمیر بخش مرکزی شامل توپی و سیتها را بدون جداسازی کامل از خط فراهم میکند. این ویژگی باعث کاهش زمان خواب خط و کم شدن هزینههای تعمیرات میشود.
مزایا استفاده از شیر توپی استیل سه تیکه 2 اینچ با اکچویتور بادی
یکی از مهمترین مزایای استفاده از این محصول، عملکرد سریع آن است. عملگر پنوماتیک میتواند شیر توپی را ظرف کسری از ثانیه باز و بسته کند. این سرعت در خطوطی که واکنش فوری اهمیت دارد، یک نیاز ضروری است.
مزیت دوم، ایمنی بالا است. چون عملگر بادی نیازی به برق ندارد، خطر جرقه و انفجار در محیطهای حساس صنعتی بهطور کامل حذف میشود. همین موضوع شیر پنوماتیک استیل ۲ اینچ را به گزینهای ایدهآل در صنایع نفت، گاز، پتروشیمی و کارگاههای مواد قابل اشتعال تبدیل میکند.
مزیت سوم، عمر طولانی و هزینه نگهداری پایین است. عملگرهای بادی ساختاری ساده، مقاوم و کمخراب دارند و شیرهای استیل سهتیکه نیز به دلیل مقاومت بالا در برابر خوردگی معمولاً سالها بدون مشکل کار میکنند.
مزیت چهارم، امکان اتوماسیون صنعتی است. این محصول میتواند به سیستمهای کنترل خودکار متصل شده و با سیگنالهای فرمان مختلف مدیریت شود. همچنین قابلیت نصب سنسور و نمایشگر موقعیت دارد که برای سیستمهای مانیتورینگ ارزش بالایی دارد.
مزیت پنجم، مقاومت بالا در برابر فشار و دما است. متریال استیل و طراحی سهتکه باعث شده شیر در شرایط سخت عملیاتی عملکرد پایدار داشته باشد.
جزئیات فنی شیر توپی استیل سه تیکه 2 اینچ با عملگر پنوماتیک بادی
قطر اسمی: 2 اینچ (DN50)
جنس بدنه: استنلس استیل 304 یا 316
نوع اتصال: رزوهای NPT یا BSP
نوع طراحی: سهتکه (Three-Piece)
جنس توپی (Ball): استیل پرداختشده
جنس نشیمنگاه (Seat): PTFE یا R-PTFE
فشار کاری مجاز: تا 1000 PSI معادل کلاس 800
محدوده دمای کاری: -20 تا +180 درجه سانتیگراد
عبور سیال: Full Bore
نوع عملگر: Pneumatic Actuator
نوع عملکرد عملگر: دوطرفه (Double Acting) یا فنر برگشت (Spring Return)
فشار ورودی مورد نیاز: 4 تا 8 بار
زمان عملکرد: بین 0.5 تا 1 ثانیه در مدلهای سریع
سیستم آببندی: Double O-Ring
نمایشگر موقعیت: مکانیکی با نشانگر چرخشی
طول عمر: بیش از یک میلیون سیکل عملکرد
کاربرد سیالات: گاز، بخار کمفشار، آب صنعتی، روغن، مواد شیمیایی، هوا
قابلیت نصب لوازم جانبی: سلونوئید ولو، رگولاتور هوا، سوئیچ پوزیشن، دسته دستی اضطراری
این مشخصات نشان میدهد که شیر توپی استیل سهتیکه 2 اینچ با اکچویتور بادی برای محیطهای صنعتی سخت و سیستمهای حساس به ایمنی کاملاً مناسب است.
ساختار سه تیکه شیر توپی استیل 2 اینچ
ساختار سهتکه باعث شده شیر قابلیت باز شدن در قسمت میانی را داشته باشد. این قابلیت خصوصاً در پروژههایی که توقف خط بسیار هزینهبر است، ارزش زیادی دارد.
بخشهای اصلی بدنه شامل دو قسمت کناری و یک بخش مرکزی است که سیتها و توپی در آن قرار دارد. هنگام سرویس تنها کافی است پیچهای اتصال باز شوند و بخش میانی بیرون آورده شود.
توپی شیر از استیل صیقلی ساخته شده تا کمترین اصطکاک را هنگام دوران داشته باشد. سیتها از جنس PTFE با مقاومت شیمیایی بالا هستند و نشتگیری عالی انجام میدهند.
عملکرد عملگر پنوماتیک بادی
عملگر بادی این شیر بر اساس سیستم تبدیل حرکت خطی به چرخشی عمل میکند. پیستونها با فشار هوا حرکت کرده و بهوسیله چرخدندهها شفت شیر را میچرخانند.
دو مدل معمول وجود دارد:
Double Acting
باز و بسته شدن هر دو توسط فشار هوا انجام میشود و سرعت عملکرد بالا است.
Spring Return
بسته یا باز شدن در یک جهت توسط فنر انجام میشود. مناسب خطوط اضطراری.
عملگر بادی این شیر قابلیت نصب سنسور موقعیت، شیر برقی، کنترل فشار هوا و جعبه پوزیشنر را دارد.
کاربردهای شیر توپی استیل سه تیکه 2 اینچ پنوماتیک
این شیر در صنایع مختلف از جمله موارد زیر استفاده میشود:
صنایع نفت، گاز و پتروشیمی
صنایع غذایی و دارویی
خطوط آب صنعتی و فاضلاب
سیستمهای توزیع مواد شیمیایی
خطوط تولید بخار کمفشار
تأسیسات برودتی و حرارتی
سیستمهای HVAC
کارخانههای رنگ و حلال
سیستمهای گازهای صنعتی و نیتروژن
نکات نصب و نگهداری
چند نکته مهم برای نصب صحیح:
استفاده از نوار تفلون مناسب روی رزوهها
اطمینان از فشار کافی هوای ورودی عملگر
عدم نصب شیر در خطوطی که لرزش شدید دارند مگر با ساپورت
بازرسی دورهای سیتها و توپی شیر
تمیز بودن هوای ورودی به عملگر برای جلوگیری از خوردگی داخلی
بخش پرسش و پاسخ (FAQ)
1. آیا شیر توپی پنوماتیک 2 اینچ برای مواد شیمیایی مناسب است؟
بله، به دلیل بدنه استیل و سیت PTFE در برابر اغلب مواد مقاوم است.
2. آیا امکان کنترل تدریجی جریان وجود دارد؟
با نصب پوزیشنر پنوماتیکی، حالت مدولار نیز قابل انجام است.
3. برای بخار داغ میتوان از این شیر استفاده کرد؟
در محدوده دمایی مجاز بله؛ برای بخارهای خیلی داغ باید نوع مخصوص انتخاب شود.
4. آیا این شیر قابل استفاده در محیطهای انفجاری است؟
بله، چون عملگر بادی فاقد سیستم الکتریکی است.
5. آیا امکان نصب دستی اضطراری روی عملگر وجود دارد؟
بله، مدلهای دارای هندویل اضطراری قابل سفارش هستند.
