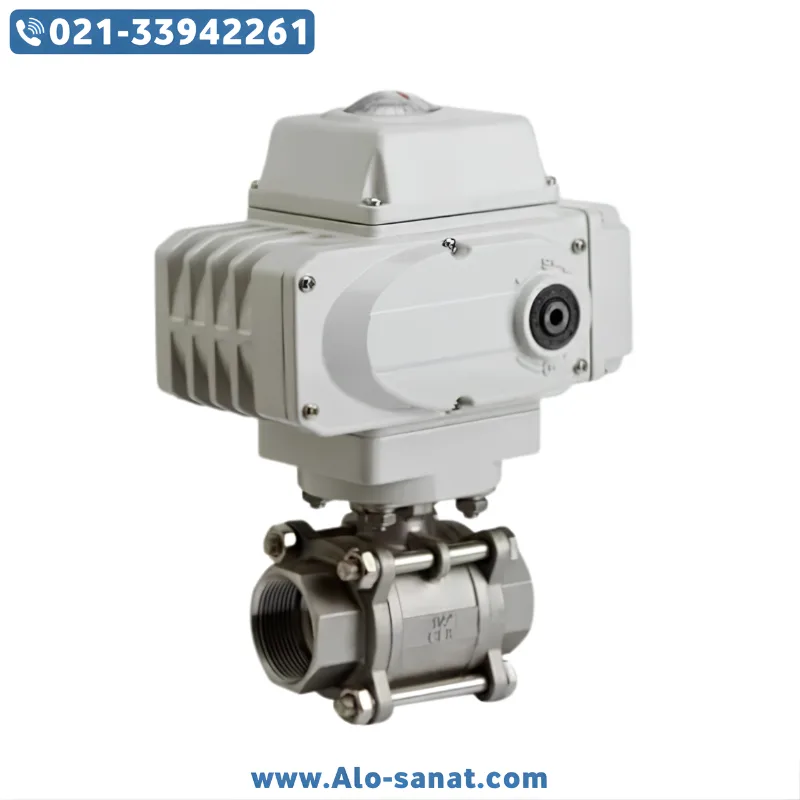

شیر 1 اینچ استیل با عملگر برقی ON/OFF برای کنترل دوحالته جریان سیالات در خطوط صنعتی استفاده میشود. این مجموعه از یک شیر توپی استیل DN25 و یک اکچویتور برقی ربعگرد تشکیل شده است. با دریافت فرمان الکتریکی، عملگر شیر را کاملاً باز یا بسته میکند و نیازی به اپراتور محلی ندارد. نوع استیل، ولتاژ عملگر، کلاس فشار و جنس آببند باید متناسب با سیال و شرایط فرایند انتخاب شوند.
معرفی شیر 1 اینچ استیل با عملگر برقی ON/OFF
شیر 1 اینچ استیل با عملگر برقی ON/OFF یک شیر اتوماتیک برای قطع یا برقراری کامل جریان است. بخش مکانیکی این تجهیز معمولاً یک شیر توپی دوطرفه با سایز اسمی DN25 است که با چرخش ۹۰ درجه توپی داخلی باز یا بسته میشود.
روی محور شیر، یک عملگر الکتریکی نصب میشود. موتور و گیربکس داخلی عملگر پس از دریافت فرمان، گشتاور لازم برای چرخاندن شیر را فراهم میکنند. کلیدهای حدی داخلی نیز با رسیدن شیر به موقعیت کاملاً باز یا بسته، موتور را متوقف میسازند.
این شیر برای کنترل تدریجی دبی طراحی نشده است. عبارت ON/OFF به این معناست که وضعیت کاری آن عمدتاً در دو حالت کاملاً باز و کاملاً بسته قرار دارد. برای تنظیم پیوسته دبی باید از عملگر مدولار و تجهیزات کنترلی مناسب استفاده شود.
بدنه استیل، مقاومت مناسبی در برابر رطوبت و بسیاری از سیالات صنعتی ایجاد میکند. بااینحال، انتخاب میان استیل 304 و 316 باید بر اساس ترکیب شیمیایی سیال، دما، میزان کلراید و شرایط خورندگی انجام شود.
مزایای استفاده از شیر 1 اینچ استیل با عملگر برقی ON/OFF
مهمترین مزیت این تجهیز، امکان قطع و وصل جریان از راه دور است. شیر میتواند به تابلو برق، PLC، رله، ترموستات، کنترل سطح یا سیستم مدیریت فرایند متصل شود.
ساختار توپی شیر افت فشار کمی ایجاد میکند؛ بهخصوص زمانی که مدل فولپورت انتخاب شود. مسیر عبور تقریباً مستقیم، این محصول را برای آب، هوا، روغن و بسیاری از سیالات سازگار مناسب میسازد.
عملگر الکتریکی برخلاف سیستم پنوماتیک به کمپرسور و شبکه هوای فشرده نیاز ندارد. وجود برق و سیگنال فرمان برای راهاندازی مجموعه کافی است.
شیر 1 اینچ استیل با عملگر برقی ON/OFF سرعت پاسخ کنترلشدهای دارد و ضربه مکانیکی کمتری نسبت به بعضی شیرهای سریعالعمل ایجاد میکند. البته زمان باز و بستهشدن به مدل و گشتاور عملگر بستگی دارد.
امکان استفاده از نشانگر موقعیت، فرمان دستی اضطراری و کنتاکت بازخورد از دیگر مزایای مدلهای مجهز است. این قابلیتها وضعیت واقعی شیر را برای اپراتور یا سیستم کنترل مشخص میکنند.
جزئیات فنی شیر 1 اینچ استیل با عملگر برقی ON/OFF
نوع شیر: شیر توپی دوطرفه
سایز اسمی: ۱ اینچ یا DN25
نوع عملکرد: قطع و وصل کامل ON/OFF
زاویه چرخش: معمولاً ۹۰ درجه
جنس بدنه رایج: استنلس استیل 304 یا 316
جنس توپی و محور: استیل متناسب با مدل
جنس سیت رایج: PTFE، RPTFE یا متریال سازگار با فرایند
ساختار بدنه: یکتکه، دوتکه یا سهتکه بر اساس مدل
مسیر عبور: فولپورت یا ردیوسپورت
نوع اتصال: دندهای BSP، دندهای NPT، فلنجی یا جوشی
کلاس فشار متداول: PN16، PN25 یا PN40 بر اساس ساختمان شیر
ولتاژ عملگر: 12V DC، 24V AC/DC، 110V AC یا 220V AC بر اساس سفارش
نوع عملگر: بدون فنر برگشت یا فنر برگشت
سیگنال فرمان: دوحالته باز و بسته
تجهیزات داخلی رایج: موتور، گیربکس و لیمیت سوئیچ
امکانات سفارشی: نشانگر وضعیت، هندویل دستی و کنتاکت بازخورد
درجه حفاظت عملگر: معمولاً IP65، IP67 یا متناسب با مدل
دمای کاری: وابسته به سیت، آببند، بدنه و عملگر
سیالات قابل استفاده: آب، هوا، روغن و سیالات سازگار با متریال شیر
فشار، دما و سازگاری شیمیایی شیر 1 اینچ استیل با عملگر برقی ON/OFF باید از دیتاشیت همان مدل بررسی شود و صرفاً بر اساس ظاهر یا سایز اتصال انتخاب نشود.
نحوه عملکرد شیر برقی موتوری
پس از ارسال فرمان باز، موتور عملگر فعال میشود و از طریق گیربکس محور شیر را میچرخاند. با قرارگرفتن سوراخ توپی در امتداد لوله، مسیر عبور سیال باز میشود.
در فرمان بسته، محور در جهت مخالف حرکت میکند تا سطح بسته توپی مقابل مسیر جریان قرار گیرد. پس از رسیدن به انتهای مسیر، لیمیت سوئیچ برق موتور را قطع میکند.
در عملگرهای معمولی بدون فنر، شیر پس از قطع برق در آخرین موقعیت باقی میماند. مدل فنر برگشت هنگام قطع برق به وضعیت از پیش تعیینشده باز یا بسته منتقل میشود. این حالت برای فرایندهای نیازمند وضعیت ایمن اهمیت دارد.
کاربردهای شیر 1 اینچ استیل با عملگر برقی ON/OFF
این محصول در سیستمهای تصفیه آب، واحدهای تزریق، خطوط شستوشو، دستگاههای صنعتی و تأسیسات انتقال سیال استفاده میشود.
در صنایع غذایی، دارویی و شیمیایی میتوان از مدل دارای متریال و استاندارد متناسب با فرایند استفاده کرد. استیلبودن بدنه بهتنهایی به معنای مناسببودن برای کاربرد بهداشتی نیست.
شیر 1 اینچ استیل با عملگر برقی ON/OFF برای کنترل ورود و خروج مخزن، پرکردن اتوماتیک، قطع اضطراری و مدیریت مسیرهای فرایندی مناسب است.
در سیستمهای گرمایش و سرمایش، آبیاری صنعتی، تجهیزات OEM، خطوط هوای فشرده و انتقال روغن نیز از این شیر استفاده میشود؛ مشروط بر اینکه آببندها با سیال سازگار باشند.
راهنمای انتخاب عملگر برقی
ولتاژ عملگر باید با برق تابلو کنترل یکسان باشد. مدل 24V برای بسیاری از مدارهای کنترلی و مدل 220V برای فرمان مستقیم در بعضی تأسیسات استفاده میشود.
گشتاور عملگر باید از گشتاور موردنیاز شیر بیشتر باشد. فشار سیال، دما، رسوب و مدت توقف شیر میتوانند گشتاور لازم برای حرکت را افزایش دهند.
در فرایندهای حساس باید وضعیت شیر هنگام قطع برق مشخص شود. عملگر بدون فنر در آخرین موقعیت میماند، اما مدل فنر برگشت میتواند شیر را به حالت Normally Open یا Normally Closed منتقل کند.
در محیط مرطوب، خورنده یا دارای شستوشوی مداوم باید درجه حفاظت بدنه عملگر و نوع ورودی کابل بررسی شود.
نکات نصب و نگهداری
پیش از نصب، داخل لوله باید از براده، ذرات جوش و آلودگی پاک شود. وجود ذرات سخت میتواند سطح توپی و سیت را آسیب بزند.
جهت نصب، فضای لازم برای بازکردن عملگر و دسترسی به فرمان دستی باید در نظر گرفته شود. وزن مجموعه نباید تنها روی اتصال لوله قرار گیرد.
سیمبندی باید مطابق نقشه سازنده انجام شود. اعمال همزمان فرمان باز و بسته یا استفاده از ولتاژ اشتباه میتواند به عملگر آسیب برساند.
عملکرد شیر، نشانگر موقعیت و لیمیت سوئیچها باید بهصورت دورهای آزمایش شوند. نشتی از محور، سختشدن حرکت و افزایش زمان عملکرد میتواند نشانه نیاز به سرویس باشد.
سوالات متداول (شیر 1 اینچ استیل با عملگر برقی ON/OFF)
۱. آیا این شیر برای کنترل مقدار دبی مناسب است؟
مدل ON/OFF برای باز و بستهشدن کامل طراحی شده است. برای کنترل پیوسته دبی باید از عملگر مدولار و شیر مناسب کنترل استفاده شود.
۲. پس از قطع برق، شیر در چه وضعیتی قرار میگیرد؟
عملگر بدون فنر معمولاً در آخرین موقعیت میماند. مدل فنر برگشت به وضعیت ایمن تعیینشده، یعنی باز یا بسته، منتقل میشود.
۳. تفاوت استیل 304 و 316 در این شیر چیست؟
استیل 316 معمولاً در برابر محیطهای حاوی کلراید و بعضی سیالات خورنده مقاومت بیشتری دارد، اما سازگاری نهایی باید با شرایط واقعی فرایند بررسی شود.
۴. آیا شیر 1 اینچ استیل با عملگر برقی ON/OFF برای بخار مناسب است؟
تنها زمانی که فشار، دما، جنس سیت و عملگر برای سرویس بخار تأیید شده باشند. مدل دارای سیت PTFE معمولی لزوماً برای تمام شرایط بخار مناسب نیست.
۵. آیا امکان اعلام وضعیت باز و بسته به PLC وجود دارد؟
در مدلهای دارای لیمیت سوئیچ کمکی یا کنتاکت بازخورد، وضعیت نهایی شیر را میتوان به PLC یا تابلو کنترل ارسال کرد.
