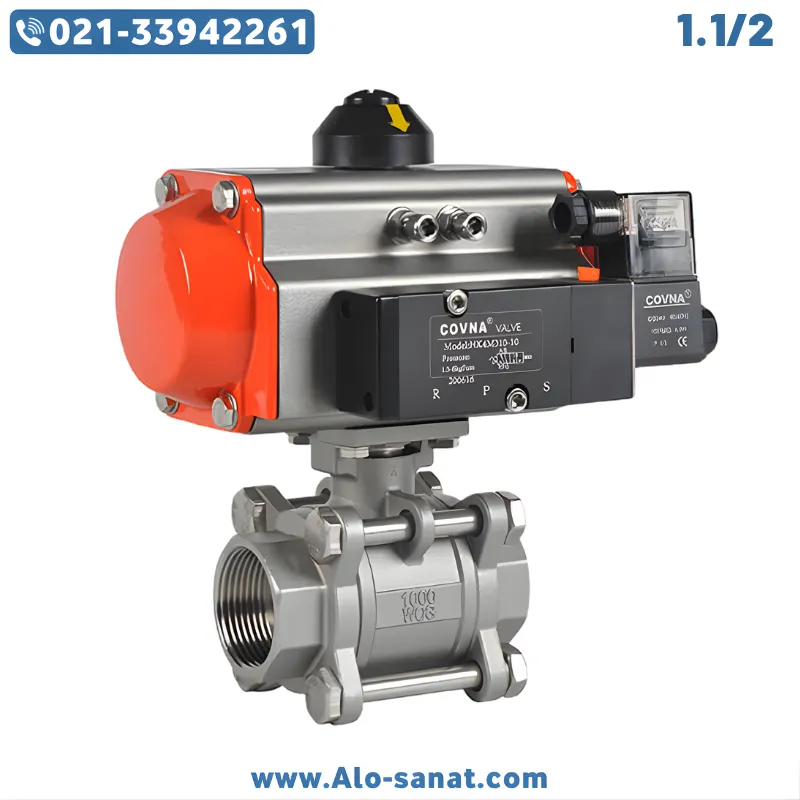

شیر توپی استیل سهتیکه 1-1/2 با عملگر پنوماتیک بادی یکی از مهمترین تجهیزات کنترلی در خطوط لوله صنعتی است که برای مدیریت جریان سیال با دقت بالا طراحی شده است. این محصول که با اسامی شیر موتورخور بادی، اکچویتور پنوماتیکی بال ولو و Pneumatic Actuated Ball Valve نیز شناخته میشود، به دلیل مقاومت بالا، طراحی سهتیکه قابل تعمیر، سرعت عملکرد بالا و قابلیت تحمل فشار و دمای وسیع، جایگاه ویژهای در صنایع آب، بخار سبک، نفت و گاز، مواد شیمیایی و سیستمهای هوای فشرده دارد. استفاده از بدنه استیل ۳۱۶ در این شیر باعث افزایش دوام و مقاومت در برابر خوردگی شده و آن را برای شرایط سخت عملیاتی مناسب میکند. عملگر پنوماتیک نیز با نیروی هوای فشرده، امکان باز و بستهشدن سریع و ایمن شیر را فراهم میکند.
معرفی شیر توپی استیل سهتیکه 1-1/2 با عملگر پنوماتیک بادی
شیر توپی استیل سهتیکه 1-1/2 با عملگر پنوماتیک بادی یک بال ولو صنعتی است که به دلیل طراحی سهتیکه، امکان باز کردن و سرویسکاری در محل بدون نیاز به خارجکردن کامل شیر از خط لوله را فراهم میسازد. این ویژگی باعث کاهش زمان تعمیرات و افزایش راندمان سیستم میشود. عملگر پنوماتیک متصل به شیر با استفاده از هوای فشرده چرخش ۹۰ درجهای توپک داخلی را انجام میدهد و جریان سیال را بهصورت سریع و قابل کنترل قطع یا وصل میکند.
این شیر توپی استیل سهتیکه برای سیالاتی مانند آب، هوا، بخار سبک، روغنهای صنعتی و برخی مواد شیمیایی نیمهخورنده مناسب است. بدنه استیل ۳۱۶ مقاومت عالی در برابر رطوبت، اکسیدشدگی و مواد شیمیایی ایجاد میکند. اتصالات دندهای و فلنجی بسته به مدل در دسترس هستند، اما مدل دندهای برای سایز 1-1/2 رایجتر است. عملگرهای پنوماتیک نیز در دو نوع عملکرد ساده (Single Acting) و عملکرد دوبل (Double Acting) قابل ارائه هستند.
مزایا استفاده از شیر توپی استیل سهتیکه با عملگر پنوماتیک
شیر توپی استیل سهتیکه با عملگر پنوماتیک ویژگیهای عملکردی بسیار مهمی دارد. یکی از مهمترین مزایا امکان تعمیر آسان و قابلیت باز شدن بخش میانی شیر بدون جداسازی کامل خط است. این مزیت در خطوطی که توقف فرآیند هزینهبر است ارزش بالایی دارد. علاوهبراین، اکچویتور پنوماتیکی سرعت عملکرد بیشتری نسبت به عملگرهای برقی دارد و در محیطهای انفجاری که تجهیزات الکتریکی ممنوع هستند گزینهای کاملاً ایمن محسوب میشود.
مصرف انرژی پایین، امکان کار در دما و فشار بالا، دوام طولانی در محیطهای صنعتی و سازگاری با انواع مدارهای کنترلی باعث شده این شیر انتخاب اول مهندسان برای اتوماسیون سیالات باشد. همچنین داشتن نشیمنگاههای PTFE باعث اطمینان از آببندی ۱۰۰٪ در حالت بسته میشود.
ساختار سهتیکه و اهمیت آن در صنایع سنگین
طراحی سهتیکه این شیر توپی استیل باعث میشود بخش میانی که حاوی توپک و نشیمنگاهها است بدون نیاز به باز کردن کامل اتصالات و لوله، باز و تعمیر شود. این ویژگی در صنایع نفت، پتروشیمی، غذایی، دارویی و هرجایی که شیر باید دائماً تحت سرویس باشد اهمیت دارد. مزیت دیگر این طراحی کاهش هزینههای تعمیرات است. همچنین امکان تعویض Seat یا Ball بدون آسیب به بدنه و رزوههای لوله باعث افزایش طول عمر محصول میشود.
عملگر پنوماتیک بادی و ویژگیهای کنترلی آن
عملگر پنوماتیک متصل به شیر توپی استیل، وظیفه تولید گشتاور لازم برای چرخش Stem را بر عهده دارد. این اکچویتور با فشار هوا بین ۵ تا ۸ بار بهترین عملکرد را دارد و در دو مدل زیر عرضه میشود:
عملکرد دوبل (Double Acting):
باز و بسته شدن کامل با ورود هوا به دو سمت پیستون انجام میشود. این مدل دقیقتر و سریعتر است.
عملکرد فنری (Single Acting):
باز یا بسته شدن شیر با هوا انجام میشود و برگشت توسط فنر داخلی صورت میگیرد. این ویژگی برای حالت اضطراری بسیار مهم است.
ساختار آلومینیومی عملگرهای پنوماتیک باعث کاهش وزن و افزایش مقاومت در برابر ضربه و حرارت شده است. همچنین استاندارد نصب ISO باعث میشود شیر با بسیاری از اکچویتورهای بازار سازگار باشد.
کاربردهای شیر توپی استیل سهتیکه با اکچویتور پنوماتیک
با توجه به طراحی صنعتی این شیر، کاربردهای گستردهای برای آن ثبت شده است. از جمله:
خطوط انتقال آب
سیستمهای بخار سبک
فرآیندهای شیمیایی نیمهخورنده
سیستمهای هوای فشرده
نفت، گاز و پتروشیمی
صنایع غذایی و دارویی
سیستمهای خنککننده و گرمایشی
پروژههای اتوماسیون صنعتی
به علت طراحی سهتیکه، این شیر برای مکانهایی که نیاز به تعمیرات سریع و بیوقفه دارند ایدهآل است.
عملکرد بال ولو استیل و ویژگیهای آببندی
توپک شیر از فولاد ضدزنگ صیقلی ساخته شده و با چرخش ربعگرد، سیال را با کمترین افت فشار عبور میدهد. نشیمنگاههای PTFE در برابر خوردگی، رسوبگذاری و تغییر شکل حرارتی مقاوم هستند. پکینگهای مقاوم از نشتی جلوگیری میکنند و امکان تحمل فشارهای بالا را فراهم میسازند.
جزئیات فنی شیر توپی استیل سهتیکه 1-1/2 با عملگر پنوماتیک بادی
برند شیر: SteelPro Industrial
مدل: SBV-316-3PC
جنس بدنه: استنلساستیل 316
سایز: 1-1/2 اینچ
فشار کاری: 1000 PSI
نشیمنگاه: PTFE
نوع اتصال: دندهای یا فلنجی
طراحی: سهتیکه قابل تعمیر
توپک: استیل صیقلی 316
Stem: استیل مقاوم ضدزنگ
دمای کاری: -20 تا +220°C
نوع آببندی: دوگانه PTFE
گشتاور لازم: وابسته به فشار سیال
جزئیات فنی عملگر پنوماتیک بادی
جنس بدنه: آلومینیوم آنادایزشده
عملکرد: Single Acting / Double Acting
فشار ورودی: 5 تا 8 بار
دمای کاری: -20 تا +80°C
استاندارد نصب: ISO5211
زمان عملکرد: 0.3 تا 0.8 ثانیه
گشتاور خروجی: 35 تا 120 Nm
نوع سیگنال کنترل: Manual – Solenoid – Positioner
جدول کامل مشخصات شیر و عملگر
| بخش | مشخصات |
|---|---|
| سایز اسمی | 1-1/2 اینچ |
| جنس بدنه | 316 استیل |
| نوع طراحی | سهتیکه |
| فشار کاری | 1000 PSI |
| نوع عملگر | پنوماتیک |
| نوع عملکرد | ساده و فنری |
| نوع اتصال | دندهای/فلنجی |
| نشیمنگاه | PTFE |
| دمای عملکرد | -20 تا 220°C |
| استاندارد نصب | ISO5211 |
سازگاری با سیالات و اهمیت استیل ۳۱۶
استیل ۳۱۶ دارای ۲٪ مولیبدن است که باعث مقاومت در برابر کلرید، اسیدهای ملایم و رطوبت شدید میشود. به همین دلیل شیر توپی استیل سهتیکه در صنایع غذایی، دارویی و شیمیایی محبوب است. نشیمنگاههای PTFE نیز با مواد اسیدی و بازی سازگار هستند.
نگهداری، سرویس و تعمیرات شیر سهتیکه
تنها شیرهایی که قابلیت باز شدن بخش مرکزی بدون باز کردن کامل لوله را دارند شیرهای سهتیکه هستند و این موضوع یک مزیت جدی در پروژههای صنعتی است. تعمیر و تعویض Seat یا Ball بدون خاموشی گسترده در خطوط انجام میشود. استفاده از O-Ringهای مقاوم در برابر دما و فشار نیز نیاز به سرویس را کاهش میدهد.
نحوه نصب شیر توپی استیل سهتیکه با عملگر پنوماتیک
نصب صحیح در عملکرد طولانیمدت شیر تأثیر مستقیم دارد. نکات مهم:
انتخاب جهت مناسب جریان
استفاده از نوار تفلون درجهیک برای رزوهها
اطمینان از هممحوری خط لوله
اتصال هوای فشرده استاندارد به عملگر
تنظیم سوئیچهای محدودکننده
مزیتهای کنترلی اکچویتور پنوماتیکی نسبت به برقی
عملگرهای پنوماتیک به دلیل سرعت بالا و عدم حساسیت به رطوبت نسبت به مدلهای برقی بهتر هستند. همچنین در محیطهای انفجاری بهعنوان ایمنترین گزینه شناخته میشوند. مصرف انرژی پایینتر، قابلیت کنترل با پوزیشنر و امکان ایجاد کورسهای میانی از دیگر مزایا است.
چرا شیر موتورخور سهتیکه بهترین انتخاب برای خطوط صنعتی است؟
ترکیب طراحی سهتیکه، بدنه استیل، نشیمنگاه PTFE و اکچویتور بادی باعث شده این محصول یکی از قابلاعتمادترین گزینهها در صنایع سنگین باشد. توانایی تحمل فشار بالا، نگهداری ساده، کارکرد طولانی و سازگاری با سیالات متنوع، این مدل را به انتخابی اقتصادی و مطمئن تبدیل کرده است.
FAQ – پرسشهای متداول
1. آیا شیر سهتیکه پنوماتیکی برای مواد شیمیایی مناسب است؟
بله، بهخصوص اگر بدنه 316 و نشیمنگاه PTFE داشته باشد.
2. سرعت عملکرد عملگر پنوماتیک چقدر است؟
بین 0.3 تا 0.8 ثانیه بسته به مدل و فشار هوا.
3. آیا میتوان از این شیر در بخار استفاده کرد؟
برای بخار سبک مناسب است؛ برای بخار سنگین بهتر است مدل فلنجی استفاده شود.
4. آیا امکان کنترل موقعیت میانی وجود دارد؟
با استفاده از پوزیشنر پنوماتیک بله.
5. آیا این شیر در محیطهای انفجاری قابل استفاده است؟
بله، چون عملگر پنوماتیکی فاقد اجزای الکتریکی خطرناک است.
