اهمیت واحد مراقبت در سیستم‌های پنوماتیک

هوای فشرده یکی از پرکاربردترین منابع انرژی در صنایع مدرن است، اما بر خلاف ظاهر ساده‌اش، به شدت به کیفیت و شرایط کاری وابسته است. ذرات گردوغبار، رطوبت و نوسان فشار می‌توانند بازدهی تجهیزات پنوماتیک را کاهش داده و حتی باعث توقف کامل خط تولید شوند. برای جلوگیری از این مشکلات، قطعه‌ای حیاتی در مدار هوای فشرده قرار می‌گیرد که به آن واحد مراقبت یا همان Air Preparation Unit (FRL) گفته می‌شود.

این مجموعه، سه وظیفه کلیدی را بر عهده دارد: تصفیه هوا (Filter)، تنظیم فشار (Regulator) و روغن‌زنی (Lubricator). ترکیب این سه بخش موجب می‌شود که هوای ورودی به ابزارها و عملگرهای پنوماتیک، کیفیت لازم را داشته باشد و سیستم با حداکثر کارایی و طول عمر بالا عمل کند.

استفاده از واحد مراقبت نه تنها باعث افزایش بهره‌وری و کاهش خرابی می‌شود، بلکه هزینه‌های تعمیر و نگهداری را نیز به میزان چشمگیری کاهش می‌دهد. به همین دلیل است که در تمامی خطوط صنعتی، چه در مقیاس کوچک و چه در مقیاس بزرگ، نصب واحد مراقبت به عنوان یک الزام در نظر گرفته می‌شود.

اجزای اصلی واحد مراقبت

واحد مراقبت معمولاً شامل سه بخش اصلی است که هر کدام وظیفه مشخصی در آماده‌سازی هوای فشرده بر عهده دارند. این اجزا می‌توانند به صورت جداگانه یا در قالب یک مجموعه یکپارچه (FRL) در مدار نصب شوند.

۱. فیلتر (Filter)

اولین بخش واحد مراقبت، فیلتر است. وظیفه آن جداسازی ذرات گرد و غبار، زنگ‌زدگی لوله‌ها، رطوبت و آلودگی‌های معلق در جریان هواست. وجود این آلودگی‌ها می‌تواند به شیرهای برقی، جک‌های پنوماتیک و ابزارهای بادی آسیب جدی وارد کند.

• فیلترها معمولاً دارای یک محفظه شفاف هستند که امکان مشاهده سطح آلودگی و میزان آب جمع‌شده را فراهم می‌کند.

• در طراحی صنعتی، فیلتراسیون با مش‌های فلزی یا المنت‌های میکرونی (مثلاً ۵ میکرون یا ۴۰ میکرون) انجام می‌شود.

۲. رگولاتور (Regulator)

هوای فشرده پس از فیلتر شدن، وارد رگولاتور می‌شود. این بخش وظیفه تنظیم و تثبیت فشار را بر عهده دارد.

• رگولاتور با پیچ تنظیم (Knob) امکان تغییر فشار خروجی را فراهم می‌کند.

• داشتن فشار ثابت برای عملکرد صحیح عملگرها ضروری است. افت یا افزایش ناگهانی فشار می‌تواند منجر به توقف خط تولید یا آسیب به قطعات شود.

• بسیاری از رگولاتورها مجهز به گیج فشار هستند تا کاربر بتواند مقدار فشار خروجی را مشاهده و کنترل کند.

۳. روغن‌زن (Lubricator)

آخرین بخش واحد مراقبت، روغن‌زن است. وظیفه آن افزودن ذرات بسیار ریز روغن به هوای عبوری و روانکاری اجزای متحرک در شیرها، جک‌ها و ابزارهای پنوماتیک است.

• این روغن‌زنی اصطکاک داخلی را کاهش داده و از سایش زودرس جلوگیری می‌کند.

• برخی کاربردها (مثل صنایع غذایی یا دارویی) به جای روغن‌زن از واحد مراقبت بدون Lubricator استفاده می‌کنند، زیرا ورود روغن می‌تواند آلودگی ایجاد کند.

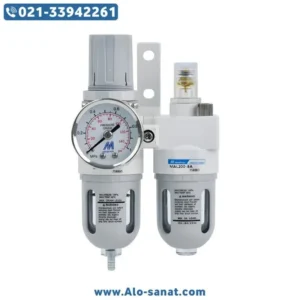

۴. ترکیب اجزا

• واحد مراقبت می‌تواند به صورت فیلتر–رگولاتور (FR) یا فیلتر–رگولاتور–لوبریکاتور (FRL) عرضه شود.

• در بسیاری از برندها، این اجزا به شکل مدولار ساخته می‌شوند تا کاربر بسته به نیاز، آن‌ها را به هم متصل یا جدا کند.

عملکرد و فرآیند کار واحد مراقبت

هوای فشرده تولیدشده توسط کمپرسور، معمولاً دارای ناخالصی‌های زیادی است؛ از رطوبت و روغن گرفته تا ذرات معلق و نوسانات فشار. اگر این هوا بدون آماده‌سازی وارد مدار پنوماتیک شود، نه تنها راندمان کاهش می‌یابد، بلکه عمر مفید اجزای حساس سیستم نیز به شدت کم خواهد شد. واحد مراقبت با یک فرآیند مرحله‌ای این مشکلات را برطرف می‌کند.

۱. ورود هوا به فیلتر

هوای خام ابتدا وارد بخش فیلتر می‌شود. در اینجا، ذرات گردوغبار و بخشی از رطوبت به دام می‌افتند. قطرات آب ته‌نشین‌شده در کف محفظه جمع می‌شوند و از طریق شیر تخلیه (Drain Valve) قابل خروج هستند. این مرحله تضمین می‌کند که هوای عبوری تا حد زیادی عاری از آلودگی‌های درشت باشد.

۲. تنظیم فشار توسط رگولاتور

پس از فیلتراسیون، هوا وارد رگولاتور می‌شود. رگولاتور فشار خروجی را روی یک مقدار مشخص ثابت نگه می‌دارد. مثلاً اگر فشار خط کمپرسور ۸ بار باشد، می‌توان با رگولاتور آن را روی ۶ بار تنظیم کرد تا تجهیزات به صورت ایمن کار کنند. نوسانات فشار ورودی در این بخش تعدیل می‌شوند و خروجی همواره یکنواخت باقی می‌ماند.

۳. روانکاری در روغن‌زن

در نهایت، هوا وارد لوبریکاتور می‌شود. این بخش ذرات میکرونی روغن را به صورت مه‌آلود (Oil Mist) در جریان هوا تزریق می‌کند. روغن همراه هوا به قطعات مکانیکی مانند شیرها و جک‌ها می‌رسد و موجب کاهش اصطکاک و فرسودگی می‌شود.

۴. جریان به سمت مصرف‌کننده

پس از عبور از این سه مرحله، هوای فشرده آماده و استاندارد به سمت مصرف‌کننده نهایی (ابزار بادی، سیلندر پنوماتیک یا خط تولید) ارسال می‌شود. در این حالت سیستم با حداکثر بازدهی و کمترین احتمال خرابی کار خواهد کرد.

اهمیت انتخاب صحیح واحد مراقبت

انتخاب واحد مراقبت مناسب فقط یک توصیه فنی نیست؛ بلکه عاملی کلیدی در حفظ سلامت و پایداری کل سیستم پنوماتیک است. بسیاری از خرابی‌های زودرس در خطوط تولید، ناشی از استفاده از هوای آلوده، فشار ناپایدار یا نبود روانکاری کافی است.

۱. تأثیر بر عمر تجهیزات

هوای تصفیه‌نشده می‌تواند باعث سایش سریع اورینگ‌ها، آسیب دیدن شیرهای برقی و گرفتگی مسیرها شود. یک فیلتر با کیفیت بالا، جلوی ورود این آلودگی‌ها را می‌گیرد و طول عمر جک‌ها، پوزیشنرها و سایر عملگرها را افزایش می‌دهد.

۲. کاهش توقفات تولید

توقف خط تولید، برای هر کارخانه‌ای معادل زیان مالی جدی است. واحد مراقبت با تثبیت فشار و حذف رطوبت، شرایط پایدار و قابل اعتماد برای تجهیزات فراهم می‌کند و از توقف‌های ناگهانی و پرهزینه جلوگیری می‌کند.

۳. صرفه‌جویی اقتصادی

استفاده از یک واحد مراقبت مناسب در واقع نوعی سرمایه‌گذاری بلندمدت است. با کاهش استهلاک، نیاز به تعویض قطعات یدکی و هزینه‌های تعمیر و نگهداری به حداقل می‌رسد.

۴. کارایی بهتر ابزار بادی

ابزارهای بادی مانند آچارهای پنوماتیک، دریل‌ها و دستگاه‌های CNC برای کارکرد روان، نیازمند هوای تمیز، خشک و دارای فشار ثابت هستند. بدون واحد مراقبت، توان خروجی این ابزارها افت کرده و حتی عملکردشان غیرقابل پیش‌بینی می‌شود.

۵. انطباق با استانداردهای ایمنی و کیفیت

بسیاری از صنایع، خصوصاً صنایع غذایی و دارویی، ملزم به رعایت استانداردهای سخت‌گیرانه کیفیت هستند. بدون یک واحد مراقبت درست انتخاب‌شده، عبور ذرات روغن یا آب می‌تواند کل خط تولید را از نظر بهداشتی زیر سؤال ببرد.

کدهای فنی و استانداردهای رایج

واحدهای مراقبت در بازار تنها با عنوان کلی FRL شناخته نمی‌شوند، بلکه هر برند معتبر، مجموعه‌ای از سری‌ها و کدهای فنی مشخص دارد که نشان‌دهنده سایز، دبی، فشار کاری و نوع طراحی هستند. شناخت این کدها برای انتخاب درست و سفارش قطعه بسیار حیاتی است.

۱. فستو (Festo)

• سری MS: پرکاربردترین خانواده واحد مراقبت فستو، با ماژول‌های فیلتراسیون از ۰.۰۱ تا ۴۰ میکرون.

• سری D系列: مناسب برای خطوط سبک و ابزارهای بادی کوچک.

• کدهای رایج: MS4-LFR, MS6-LFR (اعداد نشان‌دهنده سایز اتصال و ظرفیت جریان هستند).

۲. اس‌ام‌سی (SMC)

• سری AC: مجموعه کلاسیک و محبوب برای مصارف عمومی.

• سری AW: ترکیب فیلتر و رگولاتور در یک بدنه.

• کدهای رایج: AC30, AC50, AW20.

۳. ایرتک (Airtac)

• سری AFR, AFC: واحدهای ترکیبی فیلتر-رگولاتور.

• سری AL: روغن‌زن مستقل.

• کدهای رایج: AFC2000, AFR3000, AL4000.

۴. پارکر (Parker)

• سری P3X: برای فشارهای بالا و کاربردهای صنعتی سنگین.

• سری P32 و P33: طراحی جمع‌وجور برای ابزارهای بادی.

• کدهای فنی مثل P32FA94BNNP نشان‌دهنده جزئیات سایز، نوع فیلتر و ویژگی‌های خاص هستند.

۵. سایز اتصالات و استانداردها

• رایج‌ترین سایزها: ۱/۴ اینچ، ۳/۸ اینچ، ۱/۲ اینچ، ۳/۴ اینچ و ۱ اینچ.

• استانداردهای جهانی: ISO 8573 برای کیفیت هوای فشرده و DIN برای اتصالات رزوه‌ای.

شناخت این کدها و استانداردها کمک می‌کند هنگام خرید، به جای صرفاً اعتماد به ظاهر قطعه، دقیقاً مدلی را انتخاب کنید که با دبی و فشار سیستم سازگار باشد.

معیارهای انتخاب واحد مراقبت مناسب

انتخاب واحد مراقبت، مثل انتخاب یک فیلتر قهوه نیست که هر مدلی را برداری و تمام. اگر بی‌دقت انتخاب شود، یا ظرفیت کافی نداشته باشد، کل خط تولید زمین‌گیر می‌شود. در این بخش، شاخص‌های اصلی برای انتخاب صحیح را بررسی می‌کنیم.

۱. دبی (Flow Rate)

• هر واحد مراقبت باید متناسب با میزان جریان هوای مورد نیاز خط انتخاب شود.

• اگر ظرفیت کمتر از نیاز باشد، افت فشار رخ می‌دهد و جک‌ها یا ابزار بادی توان لازم را نخواهند داشت.

• برندها معمولاً مقدار Nl/min یا L/min را روی مشخصات درج می‌کنند.

۲. فشار کاری (Working Pressure)

• محدوده فشار کاری باید با فشار سیستم هماهنگ باشد.

• اکثر واحدها بازه‌ای بین ۰ تا ۱۰ بار دارند، اما در صنایع خاص مدل‌های مقاوم‌تر با فشارهای بالاتر استفاده می‌شوند.

۳. سایز اتصال (Port Size)

• انتخاب سایز ورودی و خروجی (۱/۴، ۳/۸، ۱/۲ اینچ و …) باید متناسب با لوله‌کشی هوای فشرده باشد.

• استفاده از سایز کوچک‌تر از حد نیاز، باعث خفگی جریان و افت راندمان می‌شود.

۴. نوع فیلتر

• بسته به حساسیت سیستم، می‌توان از فیلترهای مختلف استفاده کرد:

  • ۴۰ میکرون برای مصارف عمومی

  • ۵ میکرون برای دقت بالاتر

  • ۰.۰۱ میکرون در صنایع دارویی و الکترونیک برای حذف ذرات ریز و بخارات روغن

۵. نوع روغن

• انتخاب روغن سازگار با اجزای پنوماتیک اهمیت دارد. برخی سیستم‌ها به روغن معدنی سبک نیاز دارند و برخی به روغن‌های مخصوص Food Grade.

۶. شرایط محیطی

• در محیط‌های مرطوب، نیاز به واحدهای مقاوم در برابر خوردگی است.

• در صنایع با دمای بالا یا تماس با مواد شیمیایی، بدنه باید از آلیاژهای مقاوم یا پلیمرهای خاص ساخته شده باشد.

۷. ماژولار بودن یا یکپارچه بودن

• در خطوط بزرگ، استفاده از واحدهای ماژولار امکان انعطاف‌پذیری بیشتری می‌دهد.

• در کاربردهای سبک، واحدهای یکپارچه (Compact FRL) مقرون‌به‌صرفه‌تر هستند.

انتخاب درست واحد مراقبت، در واقع انتخاب بین یک سیستم پایدار و یک خط پرهزینه و پرخرابی است.

نکات نصب و نگهداری

واحد مراقبت حتی اگر بهترین برند بازار باشد، در صورتی که درست نصب و نگهداری نشود، خیلی زود بازدهی خودش را از دست می‌دهد. رعایت چند نکته ساده اما حیاتی می‌تواند عمر سیستم را چند برابر کند.

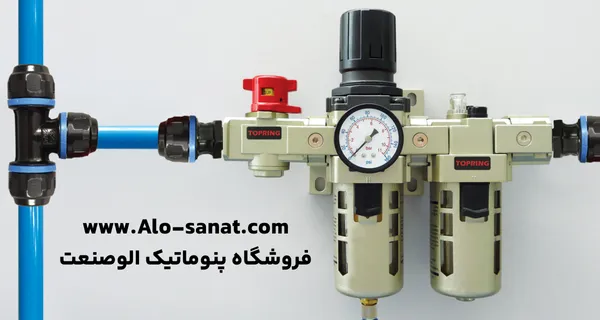

۱. محل نصب

• واحد مراقبت باید در ابتدای خط پنوماتیک و قبل از مصرف‌کننده‌ها نصب شود.

• بهتر است نزدیک‌ترین نقطه به کمپرسور نباشد، چون در این حالت هنوز بخشی از رطوبت و روغن به طور کامل ته‌نشین نشده‌اند. معمولاً بعد از مخزن اصلی یا در ابتدای هر شاخه نصب می‌شود.

۲. جهت جریان

• واحدهای مراقبت دارای علامت فلش هستند که جهت جریان هوا را نشان می‌دهد. نصب برعکس باعث کار نکردن صحیح فیلتر و رگولاتور می‌شود.

۳. نگهداری فیلتر

• مخزن فیلتر باید به صورت دوره‌ای بررسی و تخلیه شود. وجود آب یا روغن ته‌نشین‌شده می‌تواند به سرعت ظرفیت فیلتر را کاهش دهد.

• المنت فیلتر (Cartridge) بعد از چند صد ساعت کار نیاز به تعویض دارد.

۴. تنظیم فشار

• پیچ رگولاتور باید بر اساس نیاز سیستم تنظیم شود. فشار بیش از حد باعث استهلاک تجهیزات و مصرف بیهوده انرژی می‌شود. فشار کمتر هم توان خروجی ابزارها را کاهش می‌دهد.

۵. سرویس روغن‌زن

• سطح روغن در مخزن باید همواره بررسی شود. کاهش سطح روغن منجر به خشکی و سایش اجزای مکانیکی می‌شود.

• بهتر است از روغن‌های استاندارد و سازگار با تجهیزات پنوماتیک استفاده شود، نه هر روغنی که در دسترس باشد.

۶. ایمنی

• هنگام سرویس یا تعویض اجزا، حتماً باید خط هوا تخلیه شود. باز کردن واحد مراقبت در حالتی که تحت فشار است، می‌تواند بسیار خطرناک باشد.

• استفاده از محافظ شفاف پلی‌کربنات برای فیلتر در محیط‌های صنعتی به ایمنی بیشتر کمک می‌کند.

رعایت این نکات ساده باعث می‌شود واحد مراقبت نه‌تنها نقش محافظ، بلکه نقش تضمین‌کننده پایداری خط پنوماتیک را ایفا کند.

برندها و مدل‌های رایج در بازار ایران

بازار ایران پر از واحدهای مراقبت متنوع است؛ از برندهای چینی اقتصادی گرفته تا برندهای اروپایی با کیفیت بالا. شناخت برندها و سری‌های پرکاربرد کمک می‌کند انتخاب دقیق‌تر و خرید مطمئن‌تری داشته باشید.

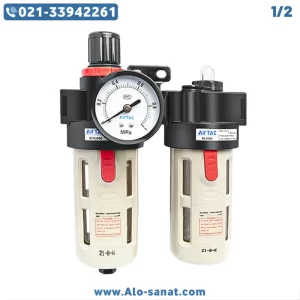

۱. ایرتک (Airtac)

• از محبوب‌ترین برندهای آسیایی در ایران.

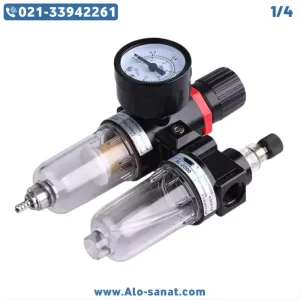

• سری‌های رایج: AFC2000 (فیلتر–رگولاتور–لوبریکاتور کوچک)، AFR3000، AL4000.

• به دلیل قیمت مناسب و قطعات یدکی در دسترس، در بسیاری از خطوط تولید استفاده می‌شود.

2. فستو (Festo)

• برندی آلمانی با کیفیت بسیار بالا.

• سری‌های معروف: MS4-LFR و MS6-LFR.

• انتخاب اصلی برای صنایع حساس مثل دارویی و خودروسازی. هرچند قیمت بالاتری نسبت به برندهای آسیایی دارد.

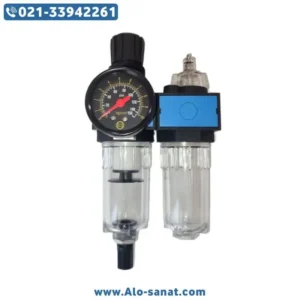

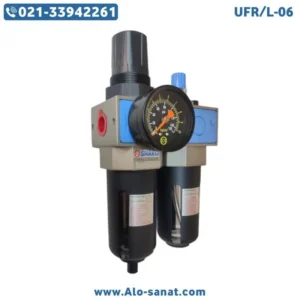

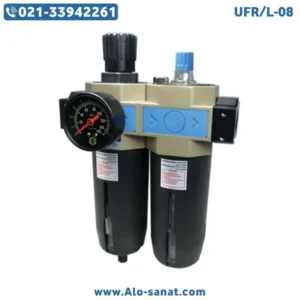

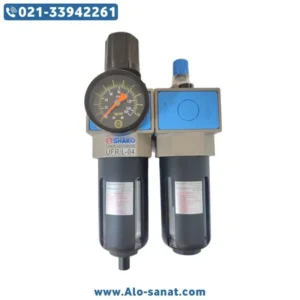

۳. شاکو (Shako)

• برند تایوانی با کیفیت متوسط رو به بالا.

• سری‌های پرکاربرد: FRL300 و FRL400.

• از نظر قیمت بین ایرتک و فستو قرار می‌گیرد و گزینه مناسبی برای کارخانجات متوسط است.

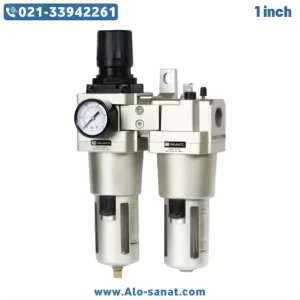

۴. اس‌ام‌سی (SMC)

• برندی ژاپنی با استانداردهای جهانی.

• سری‌های محبوب: AC30، AC50، AW20.

• کیفیت بالا و عمر طولانی دارند، اما به دلیل قیمت بالا، بیشتر در پروژه‌های بزرگ استفاده می‌شوند.

۵. برندهای اقتصادی چینی

• در بازار مدل‌های بی‌نام یا با برندهای متفرقه نیز وجود دارند.

• معمولاً در مصارف سبک یا پروژه‌هایی با بودجه محدود استفاده می‌شوند.

• اگرچه قیمت پایینی دارند، اما دوام و دقت آن‌ها قابل مقایسه با برندهای معتبر نیست.

در مجموع، انتخاب برند به سه عامل اصلی بستگی دارد: بودجه، حساسیت خط تولید، و نیاز به خدمات پس از فروش. برای خطوط حساس بهتر است سراغ فستو و اس‌ام‌سی برویم، و برای مصارف عمومی یا کارگاه‌های کوچک، ایرتک و شاکو انتخاب‌های منطقی‌تری هستند.

کاربردهای صنعتی واحد مراقبت

واحد مراقبت یک قطعه لوکس نیست، بلکه یک ضرورت در هر خط پنوماتیک محسوب می‌شود. نبود آن مثل این است که موتور خودرو را بدون فیلتر روغن یا فیلتر هوا روشن کنید. در ادامه، مهم‌ترین حوزه‌هایی که واحد مراقبت نقش حیاتی ایفا می‌کند را مرور می‌کنیم.

۱. صنایع خودروسازی

• خطوط رنگ و مونتاژ خودرو وابستگی زیادی به ابزارهای بادی دارند.

• وجود رطوبت یا ذرات گرد و غبار در هوا می‌تواند کیفیت رنگ را پایین بیاورد و حتی قطعات گران‌قیمت ربات‌های پنوماتیکی را از کار بیندازد.

۲. صنایع غذایی و دارویی

• در این صنایع، هوای فشرده باید کاملاً تمیز و عاری از روغن باشد.

• واحدهای مراقبت با فیلترهای دقیق (۵ میکرون یا حتی ۰.۰۱ میکرون) استفاده می‌شوند تا کوچک‌ترین ذره هم وارد خط تولید نشود.

• در برخی خطوط، روغن‌زن عمداً حذف می‌شود تا آلودگی وارد محصول نشود.

۳. خطوط تولید اتوماتیک

• ماشین‌آلات CNC، ربات‌ها و پوزیشنرهای پنوماتیک برای حرکت دقیق به فشار پایدار نیاز دارند.

• کوچک‌ترین نوسان فشار یا ورود ذرات می‌تواند باعث خطای موقعیت‌یابی و توقف کل خط شود.

۴. ابزارهای بادی (Pneumatic Tools)

• ابزارهایی مثل دریل بادی، آچار بادی و پرچ‌کن، اگر روغن‌کاری مناسب نداشته باشند خیلی زود دچار ساییدگی می‌شوند.

• واحد مراقبت با روغن‌زن، عمر این ابزارها را چند برابر می‌کند.

۵. صنایع بسته‌بندی و چاپ

• در دستگاه‌های پرکن و بسته‌بندی، وجود رطوبت می‌تواند منجر به خرابی مکانیزم‌ها شود.

• در صنعت چاپ، ورود ذرات روغن یا گردوغبار کیفیت نهایی چاپ را کاهش می‌دهد.

به طور خلاصه، هر صنعتی که با هوای فشرده سروکار دارد، دیر یا زود متوجه می‌شود که بدون واحد مراقبت نمی‌تواند یک خط پایدار و بهینه داشته باشد.
