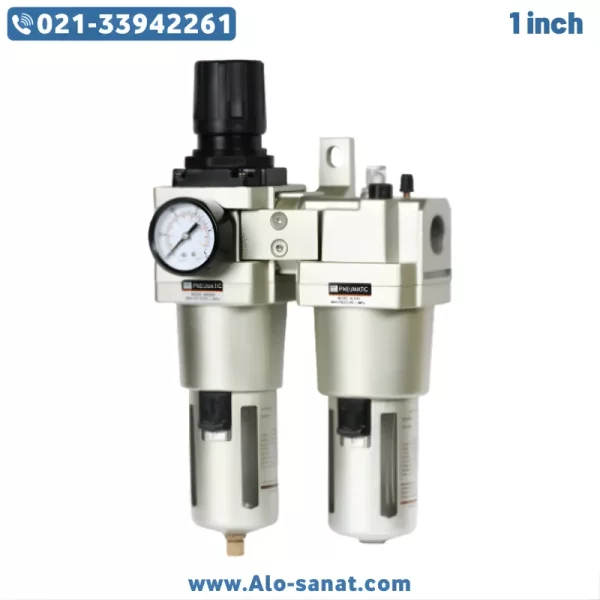

واحد مراقبت 1 اینچ SMC یکی از پیشرفتهترین تجهیزات در سیستمهای هوای فشرده صنعتی است که با ترکیب فیلتر، رگولاتور و روغنزن، جریان هوای کاملاً تمیز و با فشار کنترلشده را به تجهیزات پاییندست منتقل میکند. برند ژاپنی SMC بهعنوان یکی از رهبران صنعت پنوماتیک در جهان، با تولید این مدل، کارایی و اطمینان را در بالاترین سطح برای صنایع بزرگ فراهم کرده است. استفاده از واحد مراقبت کمپرسور SMC سایز 1 اینچ در سیستمهای تولیدی موجب افزایش عمر تجهیزات، کاهش خرابی و صرفهجویی در هزینههای نگهداری میشود.
معرفی واحد مراقبت 1 اینچ SMC
واحد مراقبت 1 اینچ SMC یک تجهیز سهکاره است که در مسیر هوای فشرده نصب میشود تا پیش از ورود به عملگرها، شیرها و ابزارهای پنوماتیکی، هوا را تصفیه، فشار را تنظیم و مقدار معینی روغن به جریان اضافه کند. این واحد که از سه بخش اصلی فیلتر (Filter)، رگولاتور (Regulator) و روغنزن (Lubricator) تشکیل شده، با دقت مهندسی بالا طراحی شده تا کیفیت و یکنواختی هوای فشرده را تضمین کند.
بدنه این دستگاه از آلیاژ آلومینیوم مقاوم و سبک ساخته شده و کاپ فیلتر آن از پلیکربنات شفاف با محافظ فلزی است تا وضعیت فیلتر و سطح روغن بهراحتی قابل مشاهده باشد. سایز 1 اینچ ورودی و خروجی، آن را برای سیستمهای بزرگ با دبی بالای هوا مناسب کرده است. طراحی مدولار این مدل امکان اتصال سریع بخشهای مختلف را بدون نشتی و افت فشار فراهم میکند.
واحد مراقبت هوا SMC برای استفاده در صنایع سنگین مانند فولاد، پتروشیمی، تولید خودرو، و ماشینآلات بزرگ صنعتی بهکار میرود و در شرایط کاری مداوم عملکردی پایدار دارد.
مزایای استفاده از واحد مراقبت 1 اینچ SMC
بهکارگیری واحد مراقبت باد SMC مزایای متعددی در کارایی و نگهداری سیستمهای هوای فشرده دارد. نخست، این دستگاه تضمین میکند هوای ورودی به سیستم فاقد ذرات گردوغبار، آب یا روغن اضافی باشد که از خرابی شیرها و جکها جلوگیری میکند.
دوم، تنظیم دقیق فشار توسط رگولاتور داخلی باعث میشود فشار خروجی همواره در محدوده استاندارد باقی بماند. این امر از نوسانات عملکردی در تجهیزات حساس جلوگیری کرده و دقت سیستم را افزایش میدهد.
سوم، وجود روغنزن باعث میشود اجزای متحرک مانند سیلندرها و شیرها بهطور دائم روانکاری شوند و اصطکاک کاهش یابد. این ویژگی بهویژه در خطوطی که از ابزارهای بادی استفاده میشود، اهمیت زیادی دارد.
چهارم، ساختار ماژولار واحد مراقبت SMC به تکنسینها اجازه میدهد در صورت نیاز، هر بخش را بهصورت جداگانه تعویض یا سرویس کنند که این امر هزینه نگهداری را کاهش میدهد.
جزئیات فنی واحد مراقبت 1 اینچ SMC
برند: SMC
مدل: AC6000-10D (نمونه متداول واحد مراقبت 1 اینچ)
نوع محصول: واحد مراقبت هوای فشرده (Filter-Regulator-Lubricator Set)
سایز ورودی و خروجی: 1 اینچ (G1)
حداکثر فشار کاری: 10 bar
فشار تنظیمی: 0.5 تا 9 bar
ظرفیت فیلتر: 25 میکرون (قابل تعویض)
جنس بدنه: آلومینیوم آلیاژی با پوشش ضد خوردگی
جنس کاپ فیلتر: پلیکربنات مقاوم با محافظ فلزی
دمای کاری مجاز: از 5 تا 60 درجه سانتیگراد
نحوه تخلیه آب: اتوماتیک یا دستی (بسته به مدل)
روغنزن: نوع قطرهای با تنظیم دقیق تزریق روغن
نوع نصب: دیواری یا روی تابلو با براکت مخصوص
وزن تقریبی: 1.6 کیلوگرم
کاربردها: کمپرسورها، خطوط هوای فشرده، سیستمهای پنوماتیکی بزرگ، تجهیزات بستهبندی، خطوط رنگ و سیستمهای کنترل صنعتی.
عملکرد سهگانه واحد مراقبت SMC
در واحد مراقبت کمپرسور SMC، سه بخش اصلی با هماهنگی کامل عمل میکنند. فیلتر در ابتدا ذرات معلق، بخار روغن و رطوبت را از جریان هوا حذف میکند. سپس رگولاتور فشار خروجی را در محدودهی تنظیمشده ثابت نگه میدارد و در نهایت روغنزن با دقت بالا مقدار کمی روغن را برای روانکاری قطعات به هوا اضافه میکند.
این ساختار باعث میشود عملکرد کلی سیستم هوای فشرده بهینه شود و قطعات حساس مانند شیر برقیها و جکها تحت فشار مناسب و هوای تمیز کار کنند. در نتیجه، عمر مفید تجهیزات افزایش مییابد و عملکرد کلی سیستم پایدارتر میشود.
اهمیت استفاده از واحد مراقبت هوا در سیستمهای صنعتی
هوای فشرده در واقع یکی از منابع انرژی مهم در صنعت است و کیفیت آن تأثیر مستقیمی بر عملکرد ماشینآلات دارد. بدون استفاده از واحد مراقبت هوا SMC، ذرات آب، گردوغبار و روغن میتوانند وارد مسیر شوند و موجب انسداد، خوردگی و کاهش راندمان شوند.
همچنین نوسان فشار در خطوط هوای فشرده میتواند به عملکرد ناپایدار عملگرها منجر شود. به همین دلیل، واحد مراقبت بهعنوان قلب سیستم تصفیه و کنترل هوا شناخته میشود که وظیفه حیاتی تثبیت شرایط جریان را برعهده دارد.
مزایای طراحی صنعتی برند SMC
برند SMC بهعنوان یکی از شناختهشدهترین تولیدکنندگان تجهیزات پنوماتیکی، همواره به دقت و دوام محصولات خود مشهور است. طراحی مهندسی SMC Air Service Unit 1 Inch شامل آببندی کامل در برابر نشتی، بدنه مقاوم به خوردگی، و فیلتر با راندمان بالا است.
یکی از مزایای خاص مدلهای SMC، قابلیت تعویض آسان اجزای داخلی مانند المنت فیلتر یا کاپ روغنزن است که باعث تسهیل تعمیر و نگهداری در محیطهای صنعتی میشود. همچنین وجود نشانگر فشار و سطح روغن، نظارت بر عملکرد سیستم را سادهتر میسازد.
کاربردهای واحد مراقبت 1 اینچ SMC
مدل 1 اینچ برند SMC در صنایع سنگین و سیستمهایی با دبی بالای هوا کاربرد دارد. برخی از حوزههای استفاده عبارتند از:
خطوط مونتاژ و تولید خودکار
سیستمهای رنگ پاش و پوششدهی
دستگاههای CNC و ابزارهای بادی
صنایع غذایی و دارویی
تجهیزات پتروشیمی و پالایشگاهی
در هر یک از این کاربردها، واحد مراقبت SMC تضمین میکند که هوای ورودی به تجهیزات، تمیز، خشک و با فشار ثابت باشد.
نکات مهم در نصب و نگهداری
برای نصب صحیح واحد مراقبت باد 1 اینچ SMC باید به چند نکته فنی توجه کرد:
جهت جریان هوا باید مطابق فلش درجشده روی بدنه باشد.
دستگاه باید بعد از خشککن و پیش از عملگرها نصب شود تا از ورود رطوبت به سیستم جلوگیری گردد.
اتصالات باید کاملاً آببندی شوند تا افت فشار اتفاق نیفتد.
در بازههای زمانی منظم، فیلتر تمیز و روغنزن تنظیم شود.
در شرایط محیطی آلوده یا مرطوب، توصیه میشود سرویس دورهای هر سه تا شش ماه یکبار انجام شود تا راندمان دستگاه حفظ گردد.
تفاوت واحد مراقبت 1 اینچ SMC با برندهای دیگر
در مقایسه با برندهایی نظیر Festo، Airtac یا Parker، مدلهای SMC بهدلیل دقت بالاتر در کنترل فشار و طراحی ارگونومیک در نصب، مزیت رقابتی محسوب میشوند. بدنهی آلومینیومی با پوشش ضد خوردگی، عملکرد ثابت در فشار بالا و قابلیت تنظیم سریع از ویژگیهای برجستهی SMC است.
علاوه بر این، سیستم تخلیه خودکار در مدلهای جدید باعث افزایش ایمنی و حذف نیاز به مداخلات دستی شده است. این موضوع در خطوط تولید با کارکرد مداوم اهمیت ویژهای دارد.
عوامل مؤثر در انتخاب واحد مراقبت مناسب
انتخاب صحیح واحد مراقبت به فاکتورهایی مانند حجم جریان، فشار کاری، نوع سیستم و شرایط محیطی بستگی دارد. برای خطوطی با دبی بالا و مصرفکنندههای بزرگ، واحد مراقبت کمپرسور SMC سایز 1 اینچ گزینهای ایدهآل است، زیرا ظرفیت عبور هوای زیاد و دوام بالا را توأمان دارد.
اگر سیستم در محیطی مرطوب یا دارای ذرات معلق زیاد کار میکند، مدلهای دارای تخلیه خودکار و المنت فیلتر قابل تعویض بهترین انتخاب هستند.
جمعبندی عملکرد واحد مراقبت 1 اینچ SMC
واحد مراقبت SMC سایز 1 اینچ بهعنوان یک تجهیز حیاتی در هر سیستم پنوماتیکی شناخته میشود. ترکیب فیلتر، رگولاتور و روغنزن در یک ساختار فشرده و بادوام، عملکرد سیستم را پایدار و ایمن میسازد. این مدل با قابلیت تنظیم دقیق فشار، فیلتراسیون باکیفیت و ساختار مقاوم در برابر خوردگی، انتخابی مطمئن برای محیطهای صنعتی سنگین است.
پرسش و پاسخ (FAQ)
1. آیا واحد مراقبت 1 اینچ SMC قابلیت کار با فشار بالا دارد؟
بله، این مدل تا فشار 10 بار طراحی شده و در فشارهای صنعتی استاندارد عملکردی پایدار و ایمن دارد.
2. المنت فیلتر واحد مراقبت SMC هر چند وقت باید تعویض شود؟
بسته به شرایط کاری و کیفیت هوای ورودی، هر 6 تا 12 ماه یکبار باید تعویض شود تا افت فشار ایجاد نشود.
3. آیا میتوان از واحد مراقبت SMC برای گازهای غیر از هوا استفاده کرد؟
مدلهای خاصی از SMC برای گازهای دیگر مانند نیتروژن یا CO2 نیز طراحی شدهاند، اما باید از نوع سازگار با آن گاز استفاده شود.
4. آیا روغنزن این مدل نیاز به تنظیم دستی دارد؟
بله، میزان روغن تزریقی قابل تنظیم است و میتوان آن را متناسب با نوع تجهیزات مصرفکننده تنظیم کرد.
5. آیا قطعات یدکی واحد مراقبت 1 اینچ SMC در بازار ایران موجود است؟
بله، برند SMC بهدلیل کاربرد گسترده در صنعت ایران، قطعات یدکی و لوازم سرویس آن بهراحتی در بازار قابل تهیه است.
