در یک سیستم هیدرولیکی، قلب اصلی مدار همان پمپ است. بدون وجود پمپ، هیچ سیالی جابه‌جا نمی‌شود و تمام اجزای مدار ــ از شیرها گرفته تا عملگرها ــ بی‌استفاده می‌مانند. پمپ هیدرولیک با دریافت انرژی مکانیکی از موتور الکتریکی یا موتور احتراق داخلی، آن را به انرژی هیدرولیکی تبدیل می‌کند. در واقع، این قطعه همان نیروی محرکه‌ای است که روغن تحت فشار را در مدار به گردش درمی‌آورد.

نکته تحلیلی اینجاست که پمپ تنها یک منبع فشار نیست؛ بلکه کیفیت طراحی و انتخاب درست آن مستقیماً روی بازده انرژی، طول عمر سیستم و حتی ایمنی اپراتورها اثر می‌گذارد. در بسیاری از صنایع، خرابی پمپ مساوی است با توقف کامل خط تولید یا ماشین‌آلات، بنابراین انتخاب صحیح و نگهداری اصولی آن به یک عامل استراتژیک تبدیل می‌شود.

پمپ هیدرولیک چیست؟

پمپ هیدرولیک یک تجهیز جابه‌جایی مثبت (Positive Displacement Pump) است. این یعنی در هر چرخه کاری، مقدار مشخصی از روغن را مکش کرده و به خروجی می‌فرستد. ویژگی جابه‌جایی مثبت موجب می‌شود پمپ حتی در فشارهای بالا نیز توانایی تأمین دبی ثابت داشته باشد.

به‌طور ساده:

• وظیفه اصلی: مکش روغن از مخزن و ارسال آن به مدار تحت فشار.

• محل قرارگیری: معمولاً در ابتدای مدار، بلافاصله بعد از فیلتر مکش.

• ارتباط با سایر اجزا: پمپ انرژی لازم را برای شیرها و عملگرها فراهم می‌کند تا بتوانند نیروی مکانیکی تولید کنند.

تحلیل عملکرد نشان می‌دهد که پمپ نه‌تنها وظیفه تأمین فشار را بر عهده دارد، بلکه با کیفیت طراحی و راندمان خود، تعیین‌کننده هزینه انرژی و سطح بهره‌وری کل سیستم هم هست.

ساختار و اجزای پمپ هیدرولیک

پمپ هیدرولیک از چند بخش کلیدی تشکیل شده که هر کدام در انتقال انرژی و پایداری مدار نقش حیاتی دارند:

• بدنه (Housing): معمولاً از آلومینیوم، چدن یا فولاد ساخته می‌شود. بدنه باید هم فشار داخلی روغن را تحمل کند و هم دقت ابعادی کافی برای جلوگیری از نشتی داخلی داشته باشد.

• شفت محرک (Drive Shaft): انرژی مکانیکی از موتور یا الکتروموتور به شفت منتقل می‌شود. این شفت با یاتاقان‌ها نگه‌داری می‌شود و وظیفه به حرکت درآوردن اجزای داخلی پمپ را دارد.

• یاتاقان‌ها (Bearings): برای کاهش اصطکاک و تحمل بار شعاعی و محوری به کار می‌روند. خرابی یاتاقان‌ها یکی از دلایل اصلی صدای غیرعادی در پمپ است.

• سیستم آب‌بندی (Seals & O-rings): مانع نشتی داخلی و خارجی روغن می‌شوند. کیفیت آب‌بندی تأثیر مستقیم روی راندمان حجمی پمپ دارد.

• مکانیزم جابه‌جایی (Displacement Mechanism): قلب پمپ است و بسته به نوع آن (دنده‌ای، پره‌ای یا پیستونی) شکل متفاوتی دارد. این بخش تعیین می‌کند پمپ چه دبی و فشاری تولید کند.

• پورت‌های ورودی و خروجی: کانال‌های ورودی برای مکش روغن از مخزن و خروجی برای ارسال آن به مدار طراحی شده‌اند.

مکانیزم عملکرد پمپ هیدرولیک

اصل عملکرد همه پمپ‌های هیدرولیک بر پایه ایجاد اختلاف فشار است.

۱. مرحله مکش: با حرکت اجزای داخلی (دنده، پره یا پیستون)، در بخش ورودی فضایی با فشار کمتر از فشار مخزن ایجاد می‌شود. این اختلاف فشار باعث ورود روغن به داخل پمپ می‌گردد.
2. مرحله جابه‌جایی: روغن در محفظه‌های مشخص (بین دنده‌ها، پشت پره‌ها یا در سیلندرهای پیستونی) محصور می‌شود.
3. مرحله تخلیه: با ادامه حرکت مکانیزم، حجم محصورشده به سمت خروجی رانده می‌شود و فشار در این ناحیه افزایش می‌یابد.
4. خروجی تحت فشار: روغن به مدار وارد شده و انرژی لازم برای به‌کار افتادن شیرها و عملگرها را تأمین می‌کند.

نکته تحلیلی: راندمان پمپ وابسته به کاهش نشتی داخلی، کیفیت سطح تماس قطعات و روانکاری مناسب است. هرچه این سه عامل بهتر مدیریت شوند، پمپ توانایی بیشتری برای حفظ دبی ثابت در فشار بالا خواهد داشت.

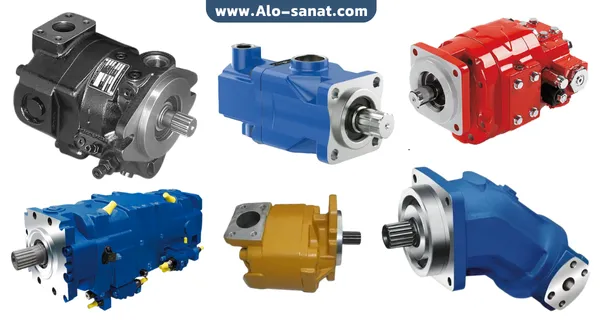

انواع پمپ هیدرولیک

پمپ‌های هیدرولیک با وجود اشتراک در اصل عملکرد، طراحی‌های متفاوتی دارند که هرکدام نقاط قوت و ضعف خاص خود را دارند. سه گروه اصلی به شرح زیر هستند:

الف) پمپ دنده‌ای (Gear Pump)

• ساختار: ساده‌ترین نوع پمپ جابه‌جایی مثبت که از دو دنده درگیر تشکیل شده است.

• ویژگی‌ها: ارزان، بادوام، تعمیر آسان.

• محدودیت: راندمان پایین‌تر در فشارهای بالا (معمولاً تا ۲۱۰ بار).

• کاربرد: ماشین‌آلات کشاورزی، راه‌سازی و سیستم‌های عمومی.

ب) پمپ پره‌ای (Vane Pump)

• ساختار: دارای روتوری با شیارهایی است که پره‌ها در آن حرکت می‌کنند. پره‌ها با تماس با جداره محفظه، حجم متغیری ایجاد می‌کنند.

• ویژگی‌ها: صدای کم، بازده بالاتر نسبت به پمپ دنده‌ای، قابلیت کارکرد نرم.

• محدودیت: حساسیت به آلودگی روغن و شرایط کاری سخت.

• کاربرد: ماشین‌آلات صنعتی، تزریق پلاستیک، سیستم‌های نیازمند حرکت یکنواخت.

ج) پمپ پیستونی (Piston Pump)

• ساختار: شامل چند پیستون است که در محفظه‌ای سیلندری جابه‌جا می‌شوند. به دو نوع اصلی محوری (Axial) و شعاعی (Radial) تقسیم می‌شوند.

• ویژگی‌ها: راندمان بسیار بالا، قابلیت تحمل فشارهای سنگین (تا ۴۵۰ بار و بالاتر).

• محدودیت: پیچیدگی طراحی، قیمت بالا و نیاز به نگهداری دقیق.

• کاربرد: صنایع سنگین، تجهیزات معدنی، پرس‌های بزرگ و سامانه‌های دقیق.

مزایا و محدودیت‌های انواع پمپ هیدرولیک

پمپ دنده‌ای

• مزایا: سادگی، هزینه پایین، تعمیر سریع.

• محدودیت: محدودیت فشار، راندمان کمتر، صدای بیشتر.

پمپ پره‌ای

• مزایا: حرکت نرم، صدای کم، بازده مناسب.

• محدودیت: حساسیت به آلودگی و کیفیت روغن، استهلاک پره‌ها.

پمپ پیستونی

• مزایا: راندمان بالا، قابلیت کار در فشار و دبی زیاد.

• محدودیت: قیمت و پیچیدگی، نیاز به تعمیر و نگهداری دقیق.

در یک نگاه تحلیلی، انتخاب نوع پمپ به توازن بین هزینه، فشار موردنیاز، دبی خروجی و دوام کاری بستگی دارد. به همین دلیل است که در ماشین‌آلات کشاورزی پمپ دنده‌ای ترجیح داده می‌شود، اما در صنایع سنگین و پرس‌های بزرگ، پمپ پیستونی اجتناب‌ناپذیر است.

کاربردهای پمپ هیدرولیک در صنایع

پمپ هیدرولیک تقریباً در همه صنایعی که نیاز به انتقال قدرت مکانیکی دارند دیده می‌شود. اهمیت آن زمانی روشن‌تر می‌شود که بدانیم بیش از ۷۰٪ ماشین‌آلات متحرک و صنعتی، به نوعی از پمپ هیدرولیک متکی‌اند.

ماشین‌آلات راه‌سازی و معدنی

• بیل مکانیکی، لودر، گریدر و بولدوزرها برای حرکت جک‌های بازو، چرخ‌ها و سیستم فرمان نیاز به پمپ دارند.

• در این ماشین‌ها معمولاً از پمپ دنده‌ای یا پیستونی استفاده می‌شود، چون توانایی تحمل فشارهای بالا را دارند.

تجهیزات کشاورزی

• تراکتورها و کمباین‌ها از پمپ برای به حرکت درآوردن ادوات متصل مثل شخم‌زن یا بالابر استفاده می‌کنند.

• در این بخش، پمپ‌های دنده‌ای به دلیل قیمت پایین و دوام بالا بیشترین کاربرد را دارند.

صنایع تولیدی و پرس‌ها

• دستگاه‌های پرس فلز، ماشین‌های تزریق پلاستیک و خطوط تولید نیاز به پمپ‌های پرقدرت دارند.

• در این صنایع اغلب از پمپ پره‌ای یا پیستونی به دلیل راندمان بالا و قابلیت کار در سیکل‌های سنگین استفاده می‌شود.

صنایع نفت، گاز و پتروشیمی

• در سیستم‌های انتقال سیال و کنترل شیرآلات بزرگ، پمپ‌های هیدرولیک نقش کلیدی دارند.

• اینجا دقت و قابلیت اطمینان در اولویت است، بنابراین پمپ‌های پیستونی محبوب‌ترند.

اتوماسیون صنعتی و رباتیک

• در خطوط مونتاژ و ربات‌های صنعتی که نیاز به حرکت نرم و دقیق دارند، پمپ‌های پره‌ای یا پیستونی بهترین انتخاب‌اند.

مشخصات فنی و استانداردها

انتخاب یک پمپ هیدرولیک مناسب بدون توجه به مشخصات فنی و استانداردهای مرجع تقریباً غیرممکن است.

محدوده فشار کاری

• پمپ‌های دنده‌ای: معمولاً بین ۸۰ تا ۲۱۰ بار.

• پمپ‌های پره‌ای: حدود ۱۴۰ تا ۲۱۰ بار.

• پمپ‌های پیستونی: از ۲۵۰ تا ۴۵۰ بار (برخی مدل‌های خاص بالاتر).

دبی (Lit/min)

• بسته به طراحی و گروه پمپ، از چند لیتر بر دقیقه برای سیستم‌های سبک تا بیش از ۴۰۰ لیتر بر دقیقه برای ماشین‌آلات صنعتی سنگین.

سرعت دوران (rpm)

• پمپ‌های کوچک: بین ۶۰۰ تا ۳۰۰۰ rpm.

• پمپ‌های صنعتی سنگین: معمولاً در محدوده پایین‌تر کار می‌کنند تا عمر مفید افزایش یابد.

راندمان

• راندمان حجمی: بین ۸۵ تا ۹۵٪ بسته به نوع پمپ.

• راندمان کلی با احتساب اصطکاک کمتر از راندمان حجمی است.

استانداردها

• DIN و ISO: برای ابعاد، کیفیت ساخت و طراحی.

• SAE: برای اتصالات و فلنج‌ها.

• API: در صنایع نفت و گاز برای تضمین ایمنی و قابلیت اعتماد.

نکات مهم در انتخاب پمپ هیدرولیک

انتخاب پمپ هیدرولیک صرفاً یک خرید قطعه نیست؛ تصمیمی است که روی بهره‌وری انرژی، عمر مفید کل مدار و هزینه‌های تعمیرات تأثیر مستقیم می‌گذارد.

ظرفیت دبی مورد نیاز

پمپ باید متناسب با حجم جابه‌جایی عملگرها انتخاب شود. اگر پمپ کوچک‌تر باشد، سرعت جک‌ها کاهش می‌یابد و کل سیستم ناکارآمد می‌شود. پمپ بزرگ‌تر هم انرژی اضافه مصرف می‌کند و باعث افزایش حرارت روغن می‌شود.

فشار کاری سیستم

فشار نامی پمپ باید همیشه ۱۰ تا ۲۰٪ بالاتر از فشار واقعی مدار در نظر گرفته شود. این حاشیه ایمنی از خرابی زودرس جلوگیری می‌کند.

نوع سیال

ویسکوزیته روغن، دما و احتمال آلودگی نقش زیادی در انتخاب پمپ دارند. برخی پمپ‌ها برای سیالات سبک طراحی شده‌اند و در صورت استفاده از روغن‌های سنگین، راندمان کاهش پیدا می‌کند.

شرایط محیطی

در محیط‌های پرگردوغبار یا با رطوبت بالا، پمپ‌هایی با بدنه مقاوم‌تر و آب‌بندی دقیق‌تر باید انتخاب شوند. همچنین در صنایع حساس مثل پتروشیمی، مدل‌های با استانداردهای ایمنی سختگیرانه ضروری‌اند.

جهت دوران (راست‌گرد یا چپ‌گرد)

یکی از جزئیات مهم، تطابق جهت دوران شفت پمپ با موتور محرک است. نصب اشتباه باعث مکش‌نکردن روغن و آسیب فوری به پمپ می‌شود.

برند و خدمات

پمپ باکیفیت نه‌تنها بازده بالاتری دارد، بلکه دسترسی به قطعات یدکی و خدمات پس از فروش به معنای کاهش هزینه‌های نگهداری در بلندمدت است.

نگهداری و عیب‌یابی پمپ هیدرولیک

حتی بهترین پمپ‌ها هم بدون نگهداری اصولی، خیلی زود فرسوده می‌شوند.

نگهداری پیشگیرانه

• کنترل سطح و کیفیت روغن: روغن آلوده یا کم‌حجم، اصلی‌ترین عامل خرابی پمپ است.

• تعویض فیلترها در زمان مناسب: فیلتر گرفته‌شده باعث کاویتاسیون و افت دبی می‌شود.

• بازرسی دوره‌ای شفت و یاتاقان‌ها: هر لرزش یا صدای غیرعادی باید جدی گرفته شود.

علائم خرابی پمپ

• کاهش دبی خروجی در فشار ثابت → نشتی داخلی یا سایش دنده‌ها/پره‌ها/پیستون‌ها.

• صدای غیرعادی یا زوزه → کاویتاسیون یا کمبود روغن ورودی.

• افزایش دمای سیستم → افت راندمان و اصطکاک داخلی.

• نشتی خارجی → خرابی اورینگ یا کاسه‌نمد.

روش‌های عیب‌یابی

• تست فشار و دبی: مقایسه مقادیر واقعی با مشخصات کاتالوگ.

• آنالیز روغن: بررسی وجود ذرات فلزی نشانه سایش داخلی است.

• بازرسی بصری: تغییر رنگ یا کف‌کردن روغن، علامت ورود هوا یا حرارت بیش از حد است.

برندها و تولیدکنندگان معتبر پمپ هیدرولیک

بازار پمپ‌های هیدرولیک ترکیبی از برندهای شناخته‌شده جهانی و تولیدکنندگان اقتصادی است. تفاوت میان آن‌ها معمولاً در راندمان، دوام، کیفیت آب‌بندی و خدمات پس از فروش خلاصه می‌شود.

برندهای بین‌المللی

• Bosch Rexroth (آلمان): از پیشروترین تولیدکنندگان با طیف وسیعی از پمپ‌های دنده‌ای، پره‌ای و پیستونی. شناخته‌شده به‌خاطر دقت بالا و دوام در صنایع سنگین.

• Parker (آمریکا): تنوع مدل‌ها برای ماشین‌آلات راه‌سازی و تجهیزات صنعتی. به‌خاطر طراحی فشرده و خدمات پس از فروش گسترده محبوب است.

• Yuken (ژاپن): تعادل مناسب بین قیمت و کیفیت. پرکاربرد در آسیا به‌ویژه در خطوط تولید و ماشین‌آلات صنعتی.

• Eaton/Vickers (آمریکا): تخصص در پمپ‌های پیستونی با راندمان بالا برای صنایع نفت، گاز و پتروشیمی.

• Casappa و Vivoil (ایتالیا): تولیدکنندگان مطرح پمپ‌های دنده‌ای و پره‌ای، پرمصرف در تجهیزات کشاورزی و صنعتی.

تولیدکنندگان داخلی

در ایران برخی شرکت‌ها پمپ‌های دنده‌ای عمومی یا مدل‌های مونتاژی عرضه می‌کنند. این محصولات برای کاربردهای سبک اقتصادی‌اند، اما در سیستم‌های حساس یا فشار بالا همچنان استفاده از برندهای معتبر خارجی ترجیح داده می‌شود.
