یک انتخاب اشتباه در سیستم هیدرولیک میتواند هزینههای عملیاتی و زمان توقف را بهسرعت افزایش دهد. این راهنمای فنی جامع با جدول کد و مشخصات، دقیقاً برای کاهش این ریسک طراحی شده است. در صفحات بعدی بهصورت خلاصه و کاربردی مدلهای مرجع، کدهای فنی رایج و نکات تصمیمگیری برای مهندسان و پیمانکاران ارائه میشود؛ طوری که بتوانید بین سریهای ثابت، نیمهمتغیر و متغیر با اطمینان انتخاب کنید. علاوه بر معرفی VP، VPP، HVP و خانواده PVA/PVD/PVE، اطلاعات عملیاتی، محدودههای دبی و فشار، الزامات نصب و گزینههای کارتریجی جمعوجور بررسی خواهد شد. همچنین مواردی مانند انتخاب روغن، نکات کاهش صدا، برنامه نگهداری و معیارهای عمر مفید اجزا پوشش داده میشود تا عملکرد واقعی در میدان را پیشبینی کنید. در انتها راهنماییهایی برای یافتن کاتالوگ، تأمینکننده و قطعات یدکی — از جمله جستجو برای پمپ پره ای Duplomatic و نسخههای کارتریجی — در اختیار شما قرار میگیرد تا فرایند خرید و پشتیبانی سادهتر شود. اگر به دنبال مقایسه مدلها یا برآورد قیمت هستید، ادامه مطلب پاسخهای کاربردی و قابل اجرا ارائه میدهد. با خواندن این راهنمای فنی، قادر خواهید بود نیازهای سیستم خود را مشخص کنید، گزینههای اقتصادی و فنی را وزن کنید و پیش از سفارش یا استعلام قیمت، ملاکهای فنی قطعیتبخش برای انتخاب نهایی داشته باشید.

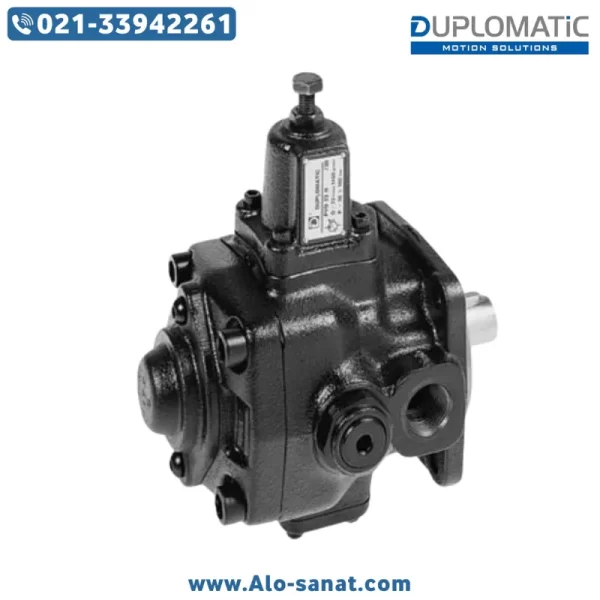

معرفی مختصر مدلها و دستهبندی کدهای پمپ دیپلمات
در این بخش مدلهای مرجع و کدهای فنی به صورت خلاصه فهرست شدهاند تا انتخاب برای مهندسان سیستم هیدرولیک سریعتر صورت گیرد. مجموعه کدها شامل VP، VPP و HVP برای سریهای ثابت و نیمهمتغیر و همچنین کدهایی برای پمپهای با جابجایی متغیر همچون PVA، PVD و PVE است. فهرست مدلهای مرجع شامل VP-12، VP-15، VP-20، VP-30، VP-40، VPP-20/20، VPP-30/30، VPP-40/40، HVP-30 و HVP-40 میباشد و این ترتیب بر اساس جابجایی و دبی اسمی تنظیم شده است.
جدول فنی خلاصه (مدل، دبی، فشار، سرعت و راندمان)
| کد مدل | دبی اسمی @1800 دور در دقیقه (لیتر/دقیقه) | بیشترین فشار کاری (بار) | محدوده تنظیم فشار (بار) | حداقل/حداکثر سرعت (دور در دقیقه) | مزایا کلیدی |
|---|---|---|---|---|---|
| VP-12 | 12 | 70 | A1: 8–35 | 800 / 1800 | بازدهی بالا، صدای کم |
| VP-15 | 15 | 70 | A1/A2: 8–70 | 800 / 1800 | عملکرد آسان، گستردگی استفاده |
| VP-20 | 20 | 70 | A1/A2: 8–70 | 800 / 1800 | پایداری دبی در سرعتهای متنوع |
| VP-30 | 30 | 70 | A2: 30–70 | 800 / 1800 | مناسب برای مدارهای نیازمند جریان متوسط |
| VP-40 | 40 | 70 | A2: 30–70 | 800 / 1800 | دبی بالا با کنترل مناسب |
| VPP-20/20 | 20/20 (دوبل) | 70 | A2/A3: تا 140 | 800 / 1800 | قابلیت ترکیب دبی و فشار |
| VPP-30/30 | 30/30 (دوبل) | 70 | A2/A3: تا 140 | 800 / 1800 | کاربریهای صنعتی سنگین |
| VPP-40/40 | 40/40 (دوبل) | 70 | A3: 30–140 | 800 / 1800 | جابجایی حجمی بالا برای مدارهای بزرگ |
| HVP-30 | 30 (هیدرواستاتیک) | 70 | A1–A3 بسته به تنظیم | 800 / 1800 | راندمان حجمی ارتقا یافته |
| HVP-40 | 40 (هیدرواستاتیک) | 70 | A2–A3 | 800 / 1800 | کاهش سایش و بهبود پایداری فشار |
مشخصات عملیاتی و نکات فنی تکمیلی
حداکثر سرعت توصیهشده برای اکثر سریها 1800 دور در دقیقه است و حداقل سرعت کاری ایمن معمولاً 800 دور در دقیقه در نظر گرفته میشود تا روانکاری داخلی و خنکسازی پمپ حفظ شود. محدوده تنظیم فشار بسته به نوع کنترلکننده و مدل کنترل متفاوت است؛ جدول بالا محدودههای رایج A1، A2 و A3 را نشان میدهد که از 8 بار تا 140 بار قابل تنظیم هستند. در طراحی مدارهایی که نیاز به دبی متغیر دارند، خانواده PVA (جابجایی متغیر هیدرواستاتیک)، PVD (جبران مکانیکی) و PVE (کنترل فشار مستقیم) امکان انتخاب دقیق دبی بین 6.3 تا 145 سیسی بر دور را فراهم میکنند.
پمپ کارتریجی دیپلمات و مشخصات جابجایی و فشار
نسخههای کارتریجی مرجع دارای حداکثر جابجایی حجمی تا 193 سیسی بر دور و فشار دائم کار تا 210 بار هستند که آنها را برای کاربردهای فشار بالا مناسب میسازد. در انتخاب پمپ کارتریجی باید به سایز فریم، جابجایی بر حسب سیسی و محدوده دوری توجه کرد؛ بسیاری از مدلهای کارتریجی قابلیت نصب با فلنچ استاندارد چهار پیچ را دارند و گزینههای آببندی و نوع سیال (از جمله سیالات بر پایه روغن یا واترگلیکول) قابل سفارش هستند. پمپ کارتریجی دیپلمات در مواردی که فضای نصب محدود است و نیاز به ساختار جمعوجور است، انتخاب منطقیای به شمار میآید.
مشخصات ساختاری، مواد و نکات نصب
برای دستیابی به عمر مفید بالا، بدنه پمپها معمولاً از چدن یا آلیاژهای مقاوم و پرهها از فولاد سخت یا آلیاژهای پوششدار ساخته میشوند. در مدلهایی مشابه با SQP1، راندمان حجمی تا 93 درصد گزارش شده و محدوده دمای کاری میتواند از منهای 20 درجه تا بالای 70 درجه سانتیگراد باشد. اندازه پورت در برخی مدلها 1¼ اینچ است و امکان نصب افقی یا عمودی بسته به نوع فلنچ و پیادهسازی مدار وجود دارد. برای کاهش نشت و افزایش دوام، استفاده از پکینگهای وایتون یا آببندهای مکانیکی با کیفیت توصیه میشود.
انتخاب روغن، صدا و نگهداری کاربردی
برای پمپهای این کلاس روغن هیدرولیک صنعتی با بازه ویسکوزیته 13 تا 54 سانتیاستوک مناسب است و انتخاب دقیق ویسکوزیته بستگی به دمای عملیاتی و سرعت دارد. نمونههایی از پمپهای پرهای با سطح صدای کمتر از 70 دسیبل (A) در شرایط مرجع گزارش شدهاند؛ برای کاهش نویز توصیه میشود لولهکشی ورودی کوتاه و با قطر مناسب، استفاده از فیلتر مناسب و نصب لرزهگیر بین پمپ و شاسی مد نظر قرار گیرد. برنامه نگهداری باید شامل بررسی نشتی، تعویض فیلتر بهموقع، کنترل ویسکوزیته روغن و مانیتورینگ شرایط ارتعاش باشد تا از افت راندمان و افزایش سایش جلوگیری شود.
نکات انتخابی و توصیههای کاربردی برای خریداران
هنگام انتخاب بین سریهای ثابت و متغیر، ابتدا نیاز دبی پیوسته یا متغیر، حداکثر فشار و محدودیتهای فضا را مشخص کنید. برای سیستمهایی با حساسیت به مصرف انرژی، مدلهای با کنترل لحظهای دبی مانند PVA یا PVD مصرف را بهینه میکنند. جهت تامین، مشاوره فنی و تهیه قطعات یدکی میتوانید روی شبکه توزیع محلی حساب کنید؛ شرکت الوصنعت بهعنوان توزیعکننده میتواند اطلاعات تطبیق مدل با نیاز شما را ارائه دهد و قطعات یدکی را تأمین نماید. کارشناسان الوصنعت معمولاً نمونهبرداری روغن و پیشنهادات نگهداری اختصاصی برای هر مدار ارائه میدهند تا طول عمر سیستم افزایش یابد.
