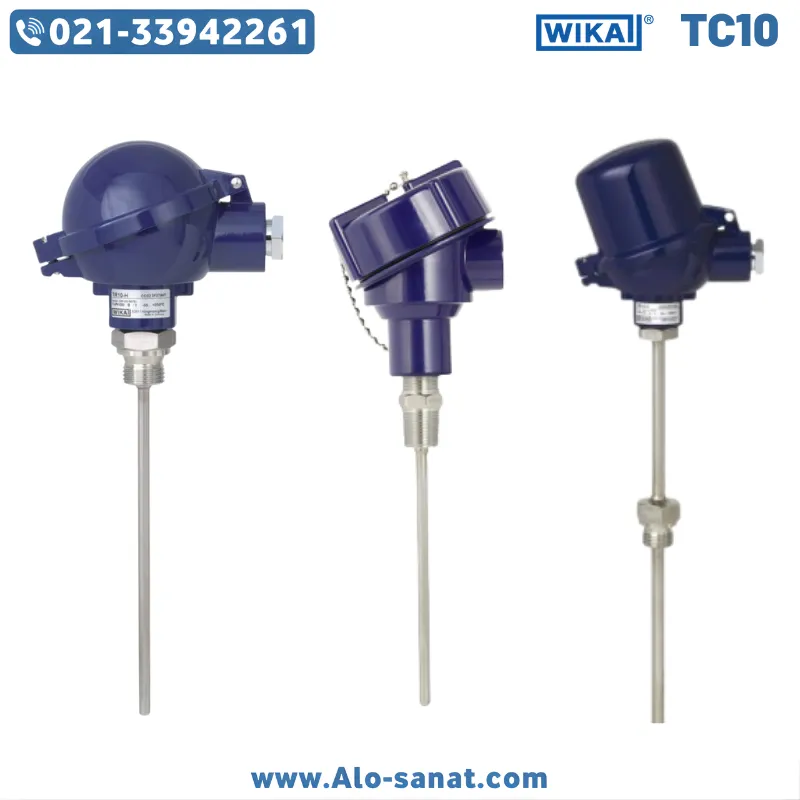

سنسور دما ترموکوپل ویکا WIKA مدل TC10 یکی از تجهیزات استاندارد برای اندازهگیری دما در صنایع مختلف است. این محصول با طراحی انعطافپذیر، مقاومت بالا و دقت مناسب، امکان سنجش دما در کاربردهای سبک، متوسط و سنگین صنعتی را فراهم میکند. ترموکوپل TC10 در نسخههای مختلف هدمونت و ریمونت تولید میشود و همین موضوع قابلیت نصب آن را در شرایط گوناگون افزایش میدهد. این تجهیز در خانواده سنسورهای دما صنعتی قرار دارد و میتواند از انواع حساسهها شامل ترموکوپل نوع J، K، T، N، S و همچنین ترکیب با المنتهای RTD مانند PT100 در برخی نسخهها پشتیبانی کند.
معرفی سنسور دما ترموکوپل ویکا WIKA مدل TC10
سنسور دما ترموکوپل ویکا WIKA مدل TC10 با هدف اندازهگیری دما در محیطهای صنعتی طراحی شده و به دلیل گستره دمایی بالا و مقاومت مناسب در برابر لرزش، فشار و سیالات خورنده، به یکی از پرکاربردترین سنسورهای دما در صنایع نفت، گاز، پتروشیمی، نیروگاهها و کارخانههای تولیدی تبدیل شده است.
ترموکوپلها تجهیزاتی هستند که با ایجاد اختلاف ولتاژ میان دو فلز غیرهمجنس، دما را اندازهگیری میکنند. مدل TC10 ساخت ویکا WIKA نیز دقیقاً بر همین اساس کار میکند و به دلیل ساختار قدرتمند، در محیطهایی قابل استفاده است که سایر حسگرها مانند RTD PT100 توان تحمل دما یا شرایط سخت را ندارند.
این سنسور دما در نسخههای مختلف و با طول غلاف متفاوت تولید میشود. کاربر میتواند بین غلافهای استیل، آلیاژی، نسوز یا مقاوم در برابر خوردگی انتخاب کند. این تنوع گسترده باعث شده سنسور دما ترموکوپل ویکا WIKA مدل TC10 به یکی از تجهیزات استاندارد در خطوط فرایندی تبدیل شود.
در نسخههای هدمونت، هد آلومینیومی یا استیل در قسمت بالای غلاف نصب میشود و اتصالات الکتریکی در آن قرار میگیرد. نسخههای ریمونت TC10 نیز برای شرایطی مناسب هستند که باید فاصلهای میان نقطه اندازهگیری و محل نصب تجهیزات الکتریکی ایجاد شود.
مزایا استفاده از سنسور دما ترموکوپل ویکا WIKA مدل TC10
یکی از مهمترین مزایای این مدل گستره دمایی بالاست. ترموکوپل TC10 میتواند بسته به نوع حساسه، دماهای بسیار بالا را اندازهگیری کند.
مزیت دوم، مقاومت مکانیکی بالاست. این مدل به دلیل غلاف تقویتشده، در برابر ضربه، لرزش و سایش بسیار مقاوم است.
مزیت سوم، اندازه کوچک و امکان نصب در فضاهای محدود است. بسیاری از نسخههای این محصول در قطرهای بسیار کم تولید میشوند و میتوانند در نقاطی نصب شوند که فضای محدودی وجود دارد.
مزیت چهارم، سازگاری بسیار زیاد با سیستمهای کنترلی است. سیگنال خروجی ترموکوپل TC10 برای ترانسمیترهای دما، PLCها و کنترلرهای صنعتی کاملاً قابلاستفاده است.
مزیت پنجم، امکان نسخهسازی برای پروژههای خاص است. مشتری میتواند مدلهایی با طولهای مختلف، قطرهای متفاوت و حتی آلیاژهای خاص سفارش دهد.
مزیت ششم، طول عمر بالا در محیطهای خورنده و پرارتعاش است. بدنه مستحکم این محصول باعث شده در صنایع سنگین مانند فولاد و سیمان که شرایط بسیار سختی دارند، عملکرد آن پایدار بماند.
سازوکار عملکرد ترموکوپل TC10
در سنسور دما ترموکوپل ویکا WIKA مدل TC10 یک جفت فلز غیرهمجنس در محل اندازهگیری به یکدیگر متصل شدهاند. این دو فلز در اثر تغییر دما ولتاژی متناسب با دما تولید میکنند.
این ولتاژ very کوچک بوده اما دقیقاً با دما نسبت مستقیم دارد.
در نسخههای هدمونت، اتصال الکتریکی داخل هد قرار گرفته و سپس سیگنال برای ترانسمیتر یا سیستم کنترل ارسال میشود. در نسخههای ریمونت، ترموکوپل بهوسیله کابل از نقطه اندازهگیری به محلی دورتر منتقل میشود که در آن ترانسمیتر یا تجهیز کنترلی نصب شده است.
همین طراحی انعطافپذیر باعث شده ترموکوپل TC10 در همه نوع شرایط صنعتی قابل استفاده باشد.
جزئیات فنی سنسور دما ترموکوپل ویکا WIKA مدل TC10
در بخش زیر مشخصات فنی این مدل بهصورت دقیق ارائه شده است:
برند: ویکا WIKA
مدل: TC10
نوع سنسور: Thermocouple
انواع حساسهها: نوع J، K، T، N، E، S
نوع نصب: هدمونت | ریمونت
نوع اتصال: رزوهای، فلنجی، جوشی
جنس غلاف: استیل ضدزنگ، Inconel، آلیاژهای مقاوم دما
قطر غلاف: 3، 6، 8 و 10 میلیمتر
طول غلاف: 50 الی 1000 میلیمتر
محدوده دمای اندازهگیری: بسته به نوع حساسه، تا 1200°C
خروجی سیگنال: ولتاژ ترموکوپل (قابل استفاده برای ترانسمیتر)
کاربردها: صنایع گاز، پتروشیمی، کورههای صنعتی، خطوط بخار، مبدل حرارتی، کورههای ذوب، صنایع شیمیایی
نوع هد: آلومینیومی، استیل، ضدانفجار (Explosion Proof)
نوع کابل: کابل جبرانساز ترموکوپل
انواع مدلهای TC10 و کاربرد آنها
ترموکوپل TC10 در نسخههای مختلفی ارائه میشود، از جمله:
TC10-A: نسخه هدمونت با هد آلومینیومی
TC10-B: نسخه ریمونت با کابل جبرانساز
TC10-C: نسخه صنعتی با غلاف تقویتشده
TC10-D: نسخه فلنجی مناسب خطوط فشار
TC10-E: نسخه مخصوص دماهای بسیار بالا
هر نسخه برای کاربرد خاصی طراحی شده و تکنسین میتواند براساس شرایط پروژه انتخاب مناسب را انجام دهد.
کاربردهای صنعتی سنسور دما ترموکوپل ویکا WIKA مدل TC10
ترموکوپل TC10 تقریباً در تمام صنایع که دما نقش مهم دارد، بهکار میرود:
کورههای صنعتی و صنایع حرارتی
خطوط بخار
سیستمهای حرارت مرکزی
فرایندهای شیمیایی
نیروگاهها
کورههای ذوب فلز
صنایع سیمان
پتروشیمی و پالایشگاهها
صنایع غذایی و دارویی
در بسیاری از موارد، این مدل از سنسور دما جایگزین RTD PT100 میشود زیرا تحمل دمای بالاتری دارد.
نکات نصب سنسور دما ترموکوپل TC10
برای نصب دقیق و ایمنی، موارد زیر باید رعایت شود:
غلاف کاملاً در معرض دما قرار گیرد.
از ترموول در دماهای بالا استفاده شود.
اتصال هد باید کاملاً آببندی شود.
سیمکشی حساسهها باید بدون پیچخوردگی انجام شود.
کابل جبرانساز باید همنوع با نوع ترموکوپل باشد.
نسخه هدمونت باید در محیط خشک و بدون رطوبت نصب شود.
نکات نگهداری و بررسی دورهای
این محصول نیاز بسیار کمی به نگهداری دارد، اما جهت پایداری طولانیمدت:
حسگر باید از ضربه محافظت شود.
کابل جبرانساز دچار لهشدگی یا پیچخوردگی نشود.
هد سنسور تمیز نگهداشته شود.
در صورت افت دقت، بررسی با مرجع دما انجام شود.
مقایسه ترموکوپل TC10 با PT100
در پروژههایی که دما بالاست، سنسور دما ترموکوپل ویکا WIKA مدل TC10 انتخابی بهتر از RTD PT100 است.
اما در دماهای پایین یا نیاز به دقت بسیار بالا، RTD PT100 عملکرد دقیقتری دارد.
ترموکوپل TC10 قابلیت تحمل دما تا 1200 درجه را دارد اما PT100 غالباً محدود به 600 درجه است.
جمعبندی
سنسور دما ترموکوپل ویکا WIKA مدل TC10 یکی از انعطافپذیرترین و قابلاعتمادترین تجهیزات اندازهگیری دما در صنایع مختلف است. این مدل بهدلیل سازگاری با انواع حساسهها، مقاومت بالا در برابر دما، امکان نصب هدمونت و ریمونت و طول عمر زیاد، به یکی از انتخابهای اصلی مهندسان فرایندی تبدیل شده است.
در محیطهایی که شرایط سخت، دماهای بالا، لرزش یا سیالات خورنده وجود دارد، ترموکوپل TC10 بهترین انتخاب برای اندازهگیری دقیق و پایدار دماست.
پرسش و پاسخ (FAQ)
آیا سنسور دما ترموکوپل ویکا WIKA مدل TC10 برای دماهای بالا مناسب است؟
بله، بسته به نوع حساسه، تا بیش از 1000 درجه سانتیگراد را تحمل میکند.آیا نسخه ریمونت TC10 با کابل جبرانساز ارائه میشود؟
بله، نسخههای ریمونت معمولاً همراه کابل جبرانساز مناسب نوع ترموکوپل عرضه میشوند.آیا ترموکوپل TC10 میتواند با ترانسمیتر T32 یا T15 استفاده شود؟
بله، کاملاً سازگار است و خروجی ترموکوپل توسط ترانسمیتر به 4–20 میلیآمپر تبدیل میشود.آیا امکان سفارش غلاف با آلیاژ خاص برای محیط خورنده وجود دارد؟
بله، ویکا WIKA این مدل را با آلیاژهای مقاوم مانند Inconel تولید میکند.آیا نسخه هدمونت TC10 در محیطهای مرطوب قابل نصب است؟
در صورت انتخاب هد استیل یا ضدانفجار، بله.
