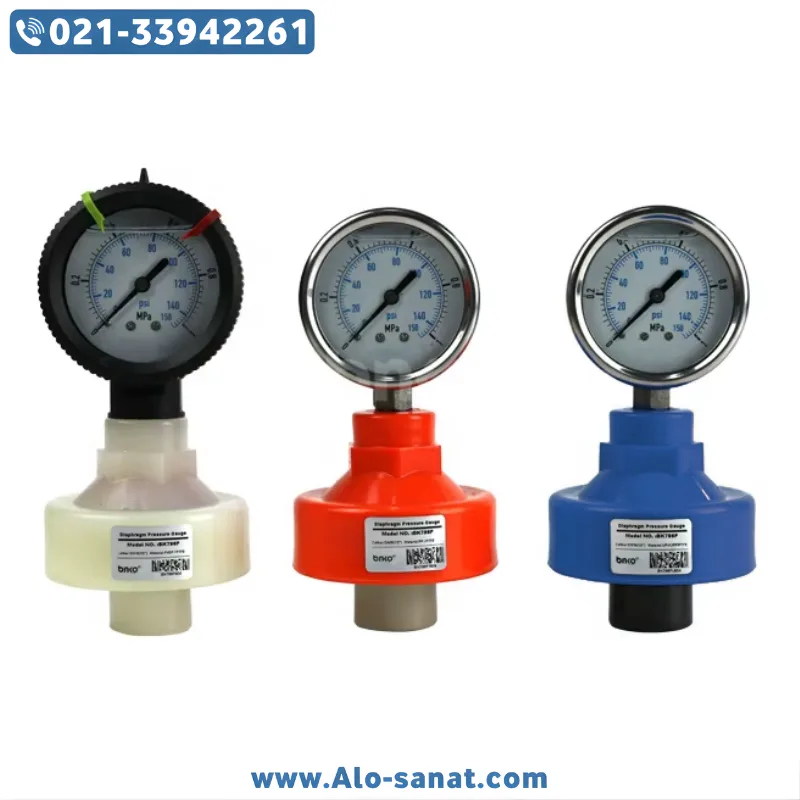

گیج فشار ویکا با دیافراگم پلاستیکی PVC یکی از تجهیزات تخصصی اندازهگیری فشار برای خطوطی است که سیال فرآیندی نباید مستقیماً وارد مکانیزم داخلی مانومتر شود. در این ساختار، یک دیافراگمسیل میان فرآیند و گیج فشار قرار میگیرد و فشار را بدون تماس مستقیم سیال با بخش اندازهگیری منتقل میکند. استفاده از اجزای فرآیندی PVC در چنین مجموعهای میتواند برای برخی سیالات شیمیایی و خورنده مزیت مهمی ایجاد کند، البته سازگاری دقیق PVC با نوع ماده شیمیایی، دما و فشار کاری باید پیش از انتخاب تجهیز بررسی شود. گیج فشار ویکا با دیافراگم پلاستیکی PVC به دلیل ساختار ایزوله، گزینهای مناسب برای سیستمهایی است که حفاظت از گیج و افزایش عمر تجهیز اندازهگیری اهمیت بالایی دارد.
معرفی گیج فشار ویکا با دیافراگم پلاستیکی PVC
گیج فشار ویکا با دیافراگم پلاستیکی PVC در واقع یک سیستم اندازهگیری فشار متشکل از مانومتر و دیافراگمسیل است. در این سیستم، سیال فرآیندی مستقیماً وارد لوله بوردون یا المان حساس گیج نمیشود و به جای آن، فشار خود را به یک دیافراگم منعطف وارد میکند.
حرکت دیافراگم باعث انتقال فشار به سیال پرکننده داخل مجموعه شده و این فشار در نهایت به گیج منتقل میشود. نتیجه این فرآیند، نمایش فشار سیستم بدون تماس مستقیم سیال اصلی با اجزای داخلی مانومتر است.
برند ویکا در تجهیزات اندازهگیری فشار و سیستمهای Diaphragm Seal دارای تنوع بالایی از متریال و طراحی است. انتخاب متریال مناسب برای بخش در تماس با سیال اهمیت زیادی دارد و PVC نیز در برخی کاربردهای شیمیایی به عنوان متریالی مقاوم در برابر گروهی از مواد خورنده مورد استفاده قرار میگیرد.
گیج فشار WIKA مجهز به دیافراگمسیل میتواند برای خطوطی مناسب باشد که استفاده از مانومتر معمولی در آنها به دلیل ماهیت سیال، احتمال گرفتگی، خوردگی یا آسیب به مکانیزم داخلی وجود دارد.
نحوه عملکرد گیج فشار ویکا با دیافراگم پلاستیکی PVC
در گیج فشار ویکا با دیافراگم پلاستیکی PVC، ابتدا فشار سیال فرآیندی به سطح دیافراگم وارد میشود. دیافراگم در اثر این فشار تغییر شکل بسیار محدودی پیدا میکند و فشار را به سیال پرکننده سیستم منتقل میکند.
فضای میان دیافراگم و گیج فشار به صورت کامل با یک سیال مخصوص پر میشود. این سیال نقش انتقالدهنده فشار را دارد و نیرو را از دیافراگم به المان اندازهگیری مانومتر منتقل میکند.
به این ترتیب، گیج فشار مقدار فشار فرآیند را نمایش میدهد در حالی که سیال خورنده یا آلوده وارد مکانیزم حساس آن نشده است.
این روش اندازهگیری برای بسیاری از سیالاتی که دارای خاصیت خورندگی، چسبندگی، رسوبگذاری یا کریستالیزه شدن هستند اهمیت زیادی دارد. گیج فشار ویکا با دیافراگم پلاستیکی PVC میتواند با ایجاد یک لایه جداساز میان فرآیند و ابزار اندازهگیری، احتمال خرابی ناشی از تماس مستقیم را کاهش دهد.
مزایای گیج فشار ویکا با دیافراگم پلاستیکی PVC
یکی از مهمترین مزایای گیج فشار ویکا با دیافراگم پلاستیکی PVC، محافظت از مکانیزم اندازهگیری در برابر سیالات نامناسب برای گیجهای معمولی است. این ویژگی در صنایع شیمیایی و سیستمهایی که با محلولهای خورنده کار میکنند اهمیت بالایی دارد.
جداسازی مستقیم سیال از گیج میتواند احتمال ورود رسوبات یا ذرات به مسیر اندازهگیری را کاهش دهد. همچنین در سیالاتی که ممکن است داخل لوله بوردون خشک، سفت یا کریستالیزه شوند، استفاده از دیافراگمسیل راهکار قابل اطمینانتری خواهد بود.
از دیگر مزایای گیج فشار ویکا با دیافراگم پلاستیکی PVC میتوان به کاهش تماس سیال با قطعات فلزی داخلی، امکان انتخاب متریال متناسب با شرایط فرآیند، افزایش قابلیت استفاده مانومتر در محیطهای شیمیایی و تسهیل جداسازی بخش اندازهگیری از سیال اشاره کرد.
جزئیات فنی گیج فشار ویکا با دیافراگم پلاستیکی PVC
برند: ویکا
نام انگلیسی برند: WIKA
نوع تجهیز: Pressure Gauge with Diaphragm Seal
نوع اندازهگیری: فشار نسبی بر اساس رنج انتخابی گیج
نوع نمایش: آنالوگ عقربهای
نوع جداسازی: دیافراگمسیل
متریال بخش فرآیندی: PVC در نسخه مورد نظر
سیستم انتقال فشار: سیال پرکننده داخلی میان دیافراگم و گیج
نوع اتصال: بسته به طراحی دیافراگمسیل و سفارش
نوع نصب گیج: مستقیم یا بر اساس ساختار مجموعه
رنج فشار: وابسته به مدل گیج و دیافراگمسیل انتخابی
کاربرد کلی: اندازهگیری فشار سیالاتی که تماس مستقیم آنها با مانومتر مطلوب نیست
نیاز به برق: ندارد
نوع قرائت: مستقیم از صفحه گیج
نکته فنی: محدوده فشار، دما، متریال دیافراگم و نوع اتصال باید بر اساس کد دقیق محصول بررسی شود.
تفاوت گیج فشار معمولی با گیج فشار ویکا دارای دیافراگم PVC
در یک گیج فشار معمولی، سیال فرآیندی مستقیماً وارد اتصال گیج شده و با المان اندازهگیری مانند لوله بوردون تماس پیدا میکند. این ساختار برای بسیاری از سیالات استاندارد مشکلی ایجاد نمیکند، اما برای سیالات خورنده یا رسوبگذار میتواند باعث کاهش عمر تجهیز شود.
در گیج فشار ویکا با دیافراگم پلاستیکی PVC، میان سیال فرآیندی و گیج یک سیستم جداساز قرار گرفته است. بنابراین فشار منتقل میشود اما ماده اصلی وارد مکانیزم داخلی نمیشود.
همین تفاوت باعث میشود سیستمهای دیافراگمی برای کاربردهای دشوارتر انتخاب مناسبتری باشند. البته وجود دیافراگمسیل به معنای مناسب بودن خودکار تجهیز برای هر ماده شیمیایی نیست و سازگاری متریال PVC با سیال باید به صورت جداگانه بررسی شود.
کاربرد گیج فشار ویکا با دیافراگم پلاستیکی PVC
گیج فشار ویکا با دیافراگم پلاستیکی PVC در سیستمهایی استفاده میشود که ماده فرآیندی میتواند برای گیجهای معمولی مشکل ایجاد کند. خطوط مواد شیمیایی، برخی سیستمهای تصفیه آب، تجهیزات دوزینگ مواد، خطوط انتقال محلولهای خورنده و برخی فرآیندهای صنعتی از جمله مواردی هستند که استفاده از دیافراگمسیل در آنها رایج است.
در چنین سیستمهایی، مهمترین وظیفه دیافراگمسیل جلوگیری از تماس مستقیم ماده با بخش داخلی گیج است. این موضوع میتواند عمر مانومتر را افزایش دهد و خطر گرفتگی مسیر اندازهگیری را کاهش دهد.
گیج فشار WIKA با مجموعه دیافراگمی همچنین در شرایطی کاربرد دارد که سیال دارای ویسکوزیته بالا یا تمایل به رسوبگذاری باشد و استفاده از اتصال معمولی باعث اختلال در اندازهگیری شود.
نکات مهم در خرید گیج فشار ویکا با دیافراگم پلاستیکی PVC
پیش از خرید گیج فشار ویکا با دیافراگم پلاستیکی PVC باید چند پارامتر فنی به دقت بررسی شود. مهمترین مورد، نوع ماده شیمیایی و سازگاری آن با PVC و سایر قطعات در تماس با سیال است.
فشار کاری و حداکثر فشار احتمالی سیستم نیز باید مشخص باشد تا رنج مناسب مانومتر انتخاب شود. بهتر است فشار کاری معمول در بخش میانی محدوده گیج قرار داشته باشد و دستگاه دائماً نزدیک انتهای مقیاس کار نکند.
دمای سیال نیز اهمیت زیادی دارد، زیرا تحمل حرارتی PVC محدودتر از برخی متریالهای فلزی و مهندسی دیگر است. بنابراین تنها مقاومت شیمیایی برای انتخاب این تجهیز کافی نیست و ترکیب فشار، دما و نوع سیال باید همزمان بررسی شود.
نوع رزوه یا اتصال فرآیندی، قطر دیافراگم، جنس خود دیافراگم و نوع سیال پرکننده نیز از مشخصاتی هستند که باید بر اساس مدل دقیق گیج فشار ویکا با دیافراگم پلاستیکی PVC کنترل شوند.
سوالات متداول گیج فشار ویکا با دیافراگم پلاستیکی PVC
آیا PVC و PTFE در گیجهای دیافراگمی یکسان هستند؟
خیر. PVC و PTFE دو پلیمر متفاوت با ویژگیهای شیمیایی و محدوده دمایی متفاوت هستند و نباید به جای یکدیگر در مشخصات فنی محصول درج شوند.
آیا میتوان رنج گیج را بدون توجه به دیافراگمسیل انتخاب کرد؟
خیر. عملکرد نهایی مجموعه به گیج، ابعاد دیافراگم، سیال پرکننده و شرایط فرآیند وابسته است و رنج باید با کل سیستم سازگار باشد.
آیا دیافراگمسیل PVC قابل تعویض است؟
امکان سرویس یا تعویض به ساختار دقیق مجموعه بستگی دارد. در سیستمهای پرشده و کالیبرهشده، باز کردن مجموعه بدون تجهیزات تخصصی میتواند باعث خطای اندازهگیری شود.
آیا گیج فشار دیافراگمی WIKA برای هر ماده اسیدی مناسب است؟
خیر. مقاومت شیمیایی باید برای ماده مشخص، غلظت، دما و شرایط فرآیند بررسی شود و نمیتوان تنها بر اساس نام PVC درباره سازگاری تصمیم گرفت.
هنگام سفارش گیج فشار ویکا با دیافراگم PVC چه مشخصاتی لازم است؟
رنج فشار، نوع سیال، دمای فرآیند، نوع اتصال، سایز اتصال و مشخصات متریال بخشهای در تماس با سیال باید پیش از سفارش مشخص شوند.
