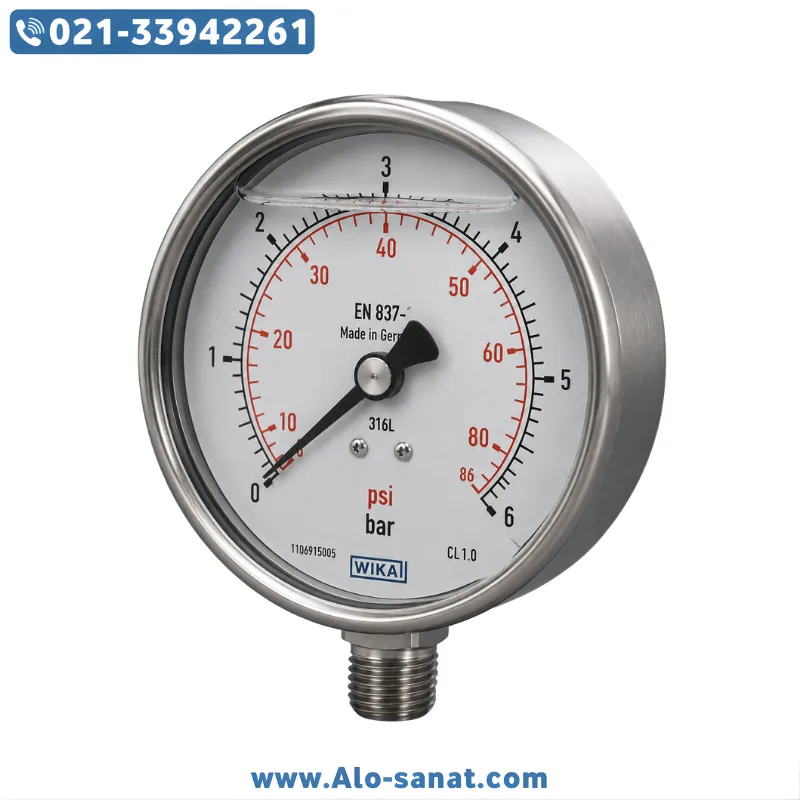

مانومتر استیل 6 بار ویکا مدل 233.50.100 روغنی 10 سانت یک ابزاری دقیق و مهندسیمحور برای اندازهگیری فشار در کاربردهای صنعتی با دامنه تا 6 بار است. این گیج فشار از ساختار روغنی بهره میبرد که حرکت عقربه را در برابر نوسانات فشار و لرزش محیطی تثبیت میکند و باعث خوانشهای پایدار و قابل اطمینان میشود. طراحی استیل بدنه این مانومتر ویکا مقاومت در برابر خوردگی، شوکهای مکانیکی خفیف و شرایط محیطی سخت را تضمین میکند و برای خطوط فرآیندی، سیستمهای هیدرولیک و پنوماتیک مناسب است. صفحه بزرگ 10 سانتیمتری این گیج فشار امکان نمایش واضح دادههای فشار را فراهم میسازد تا تکنسینها و مهندسان به سرعت و با دقت بالا مقدار فشار را در هر نقطه از سیستم مشاهده کنند.
معرفی مانومتر استیل 6 بار ویکا مدل 233.50.100 روغنی 10 سانت
مانومتر استیل 6 بار ویکا مدل 233.50.100 روغنی 10 سانت یکی از محصولات مهندسیشده برند معتبر ویکا است که در گروه گیجهای فشار صنعتی قرار میگیرد. این گیج فشار برای اندازهگیری فشار سیالات تا 6 بار طراحی شده و با ساختار روغنی به تثبیت حرکت عقربه در شرایط ناپایدار کمک میکند. استفاده از روغن داخل بدنه این مانومتر ویکا باعث میشود نوسانات و ارتعاشات سیستم در خوانش فشار تأثیر کمتری داشته باشند و دادههای نمایش دادهشده دقیق و قابلاعتماد بمانند.
این گیج 6 بار ویکا دارای صفحه مدرج 10 سانتیمتر است که طراحی واضح و قابل خوانش آن، امکان مشاهده مقدار فشار را حتی از زوایا و فواصل مختلف فراهم میکند. خطوط مدرج دقیق، فواصل مناسب اعداد و کنتراست رنگی صفحه باعث میشود خطای دید به حداقل برسد و خوانش فشار به سرعت انجام شود. این ویژگی در محیطهای صنعتی پرسرعت که کنترل دقیق فشار برای ایمنی و کیفیت فرآیند ضروری است، اهمیت دوچندان دارد.
بدنه محکم و استیل این مانومتر فشار مقاومت بالایی در برابر خوردگی، رطوبت، گرد و غبار و شرایط محیطی سخت ارائه میدهد. این بدنه استیل به تکنسینها این امکان را میدهد که گیج فشار را در محیطهایی با شرایط خورنده یا تماس با بخار و بخارات شیمیایی ضعیف نیز بهکار گیرند. اتصال رزوهای استاندارد گیج فشار ویکا، فرآیند نصب را آسان و سریع میکند و امکان تعویض یا نگهداری دستگاه را بدون نیاز به ابزارهای خاص فراهم میآورد.
کاربردهای مانومتر استیل ویکا مدل 233.50.100 روغنی 10 سانت بسیار متنوع است و این گیج فشار در صنایع نفت، گاز، پتروشیمی، صنایع غذایی، کارگاههای تولید و خطوط کنترل فرآیند بهوفور استفاده میشود. این ابزار اندازهگیری فشار به تکنسینها امکان میدهد تا همواره وضعیت فشار سیال را پایش کنند و از عملکرد صحیح تجهیزات در سیستمهای حساس اطمینان حاصل نمایند.
شیوه عملکرد و اصول کار گیج استیل ویکا
عملکرد مانومتر استیل 6 بار ویکا مدل 233.50.100 روغنی 10 سانت مبتنی بر تبدیل تغییرات فشار سیال به حرکت مکانیکی عقربه است. در داخل این گیج فشار یک جزء حساس به فشار قرار دارد که با افزایش یا کاهش فشار، تغییر شکل مکانیکی بسیار کوچکی را تجربه میکند. این تغییر مکان از طریق سیستم چرخدنده یا مکانیزم انتقال به عقربه اصلی منتقل میشود و مقدار فشار بهصورت عددی روی صفحه مدرج نمایش داده میشود.
طراحی روغنی این مانومتر ویکا باعث میشود حرکت عقربه در برابر شوکهای سریع فشار و ارتعاشات محیطی تثبیت گردد. روغن داخل بدنه به عنوان یک دمپر عمل میکند و از لرزش شدید یا نوسانات ناگهانی در خوانش جلوگیری میکند؛ این ویژگی در سیستمهای دارای ارتعاش بالا یا پالسهای فشار سریع اهمیت زیادی دارد و باعث میشود دادههای نمایش دادهشده حقیقیتر و قابل اتکا باشند.
صفحه مدرج گیج فشار با قطر 10 سانت دارای خطوط دقیق و اعداد خوانا است که باعث میشود حتی در نور کم یا از فاصله دور نیز فشار قابل مشاهده باشد. این طراحی صفحه بهگونهای است که اپراتور میتواند وضعیت فشار را سریعاً ارزیابی کند و از پارامترهای حیاتی فرآیند باخبر باشد. انتخاب فونت مناسب و فاصله استاندارد اعداد در طراحی این صفحه سبب شده است خطای دید در خوانش به حداقل برسد.
بدنه استیل گیج فشار با اتصالات رزوهای استاندارد باعث میشود نصب در انواع سیستمهای لولهکشی و تجهیزات فرآیندی بدون نیاز به تغییرات پیچیده انجام شود. نصب صحیح گیج فشار از نظر هممحوری و تراز بودن با خط لوله باعث میشود اندازهگیری فشار واقعی و بدون خطا انجام شود.
مزایای استفاده از مانومتر استیل 6 بار ویکا
استفاده از مانومتر استیل 6 بار ویکا مدل 233.50.100 روغنی 10 سانت مزایای فنی و عملی متعددی دارد که آن را به ابزار اندازهگیری فشار مطلوب برای کارهای صنعتی تبدیل میکند. اولین مزیت قابلتوجه، دقت بالا در اندازهگیری فشار تا 6 بار است که این ابزار برای بسیاری از کاربردهای متوسط فشار در صنعت کفایت میکند. این دقت بالا کمک میکند تا سیستمهای کنترل فرآیند بتوانند بهصورت مؤثر پارامترهای عملیاتی را مدیریت نمایند.
از دیگر مزایای این گیج 6 بار ویکا، بدنه استیل مقاوم آن است که مقاومت بالایی در برابر خوردگی و شرایط محیطی دارد. این ویژگی باعث افزایش عمر مفید ابزار میشود و نیاز به تعمیرات یا تعویض مکرر را کاهش میدهد. بدنه استیل همچنین در برابر شوکهای مکانیکی خفیف نیز مقاومت نشان میدهد که این امر در محیطهای صنعتی با تردد تجهیزات و لرزشهای ناشی از ماشینآلات اهمیت دارد.
وجود روغن داخل بدنه مانومتر فشار عملکردی پایدار و بدون نوسان فراهم میآورد. در بسیاری از محیطهای صنعتی که نوسانات فشار سریع رخ میدهد، گیجهای خشک ممکن است با نمایش دادههای ناپایدار مواجه شوند، اما ساختار روغنی مانومتر ویکا باعث میشود این نوسانات تعدیل و دمپ شوند و خوانشهای بهتری ارائه گردد.
صفحه بزرگ 10 سانتیمتری این گیج فشار باعث میشود که خوانش دادهها بدون نیاز به نزدیک شدن بیش از حد انجام شود. این ویژگی به ویژه در محیطهایی که چندین گیج فشار در کنار هم نصب شده و دسترسی مستقیم دشوار است، بسیار کاربردی میباشد. طراحی واضح و فاصله استاندارد خطوط مدرج، خطای انسانی در خوانش را کاهش میدهد و موجب میشود اپراتور بتواند به سرعت وضعیت فشار را ارزیابی کند.
نصب سریع و آسان این مانومتر استیل ویکا از دیگر امتیازات آن است. اتصال رزوهای استاندارد باعث میشود تا تکنسینها بتوانند آن را بدون نیاز به ابزارهای پیچیده نصب یا تعویض نمایند. این ویژگی در پروژههای بزرگ که زمان نصب و راهاندازی اهمیت دارد، یک مزیت عملی محسوب میشود.
کاربردهای مانومتر استیل 6 بار ویکا مدل 233.50.100 روغنی 10 سانت
کاربردهای مانومتر استیل 6 بار ویکا مدل 233.50.100 روغنی 10 سانت بسیار گسترده و عملی هستند و این ابزار در بخشهای مختلف صنعتی نقش مهمی ایفا میکند. در سیستمهای هیدرولیک این گیج فشار برای پایش فشار روغن یا سیال هیدرولیکی در خطوط انتقال و کنترل فشار بهکار میرود. دقت بالای گیج فشار به مهندسان کمک میکند تا عملکرد پمپها، شیرآلات و بخشهای کنترل فشار را بدون خطا بررسی نمایند.
در سیستمهای پنوماتیک نیز گیج فشار ویکا نقش مهمی دارد و برای اندازهگیری فشار هوا در کمپرسورها، خطوط انتقال هوا و ابزارهای پنوماتیک مختلف استفاده میشود. کنترل فشار هوای فشرده در این سیستمها باعث افزایش عمر تجهیزات پنوماتیک و بهبود عملکرد کلی سیستم میشود.
در بخشهای فرآیندی و کنترل کیفیت خطوط تولید نیز این گیج فشار بهعنوان ابزاری برای پایش فشار سیالات در مخازن، مبدلهای حرارتی، راکتورها و بخشهای حساس خطوط کنترلی بهکار میرود. اندازهگیری دقیق فشار در این کاربردها باعث میشود فرآیندهای تولید مطابق استانداردهای طراحی عمل کنند و از خطرات ناشی از فشار غیرمجاز جلوگیری شود.
در واحدهای آزمایشگاهی و تحقیقاتی نیز این مانومتر ویکا برای تست دقیق فشار در محیطهای کنترلشده کاربرد دارد. در آزمایشهای کنترل کیفیت تجهیزات فشارسنج، شیرآلات و پمپها، این ابزار میتواند دادههای قابلاعتماد و تکرارپذیری را فراهم کند که برای توسعه و آزمون محصولات حیاتی است.
استفاده از این گیج فشار در کارخانههای تولید مواد شیمیایی، صنایع غذایی، نفت و گاز، پتروشیمی و نیروگاهها نیز متداول است، زیرا اندازهگیری و کنترل فشار یکی از پارامترهای حیاتی در این صنایع محسوب میشود.
نصب و نگهداری مانومتر استیل 6 بار ویکا
برای حصول اطمینان از عملکرد پایدار و طول عمر بالای مانومتر استیل 6 بار ویکا مدل 233.50.100 روغنی 10 سانت، رعایت اصول نصب و نگهداری صحیح ضروری است. ابتدا باید محل نصب را از نظر دسترسی مناسب برای خوانش صفحه، عدم وجود لرزشهای شدید و سطح صاف بررسی کرد. قبل از نصب، رزوه اتصال باید تمیز و عاری از ذرات خارجی باشد تا از نشتی جلوگیری شود و بهترین تماس ممکن برقرار شود.
در هنگام نصب گیج فشار، از اعمال نیروی پیچشی بیش از حد بر روی بدنه و رزوهها خودداری کنید تا به اجزای داخلی آسیب وارد نشود. اتصال گیج باید مستقیم و هممحور با خط لوله انجام شود تا فشار واقعاً منعکسشده در سیستم اندازهگیری شود. پس از نصب، گیج فشار باید در حالت هيچ فشاری بررسی شود تا اطمینان حاصل شود که در فشار صفر مقدار نمایش دادهشده صحیح است.
نگهداری دورهای این گیج فشار شامل بررسی عملکرد، مشاهده نوسانات غیرمعمول در عقربه و تمیز کردن صفحه مدرج است. در صورت مشاهده تغییرات غیرمعمول در خوانش فشار، ممکن است نیاز به کالیبراسیون یا بررسی دقیقتر گیج وجود داشته باشد. در محیطهایی با آلودگی شدید، استفاده از کاورها یا پوششهای محافظ میتواند عمر دستگاه را افزایش دهد.
در نهایت، بررسی دورهای رزوهها و اتصالات نیز کمک میکند تا نشتیهای احتمالی شناسایی و تصحیح شوند و از خطاهای اندازهگیری جلوگیری گردد. رعایت این نکات به تکنسینها و مهندسان کمک میکند تا از عملکرد صحیح گیج 6 بار ویکا در طول زمان مطمئن باشند.
پرسش و پاسخ (FAQ)
سوال 1: آیا مانومتر استیل 6 بار ویکا مدل 233.50.100 روغنی 10 سانت برای اندازهگیری فشار در سیستم گاز طبیعی مناسب است؟
پاسخ: بله، ساختار روغنی و خشک این گیج فشار باعث میشود برای اندازهگیری فشار گازها نیز مناسب باشد به شرط اینکه شرایط دمایی و فشار محیطی مطابق محدوده طراحی باشد.
سوال 2: چگونه میتوان دقت گیج فشار را در طول زمان حفظ کرد؟
پاسخ: بررسی دورهای خوانش در نقاط مرجع، محافظت در برابر شوکهای مکانیکی شدید، نگهداری تمیز صفحه مدرج و چک کردن اتصالات به حفظ دقت کمک میکند.
سوال 3: آیا میتوان این گیج فشار را در محیطهای دارای رطوبت بالا استفاده کرد؟
پاسخ: بله، بدنه استیل مقاوم این گیج فشار باعث میشود در محیطهای مرطوب نیز عملکرد قابل قبولی ارائه کند، البته در موارد تماس مستقیم با آب یا سیالات خورنده شدید باید احتیاطات لازم انجام شود.
سوال 4: چه تفاوتی بین گیج فشار روغنی و خشک وجود دارد؟
پاسخ: در گیجهای روغنی، حرکت عقربه توسط مایع داخلی تثبیت میشود و نوسانات و لرزشها در خوانش کاهش مییابد، در حالی که در گیجهای خشک این تثبیت وجود ندارد و در سیستمهای پرنوسان ممکن است خوانشها کمثباتتر باشند.
سوال 5: چگونه میتوان زمان تعویض یا کالیبراسیون مانومتر ویکا را تشخیص داد؟
پاسخ: اگر گیج فشار در حالت بدون فشاری مقدار غیرصفر نمایش دهد، اگر اختلاف قابل توجهی در خوانش نسبت به استاندارد مرجع مشاهده شود، یا اگر حرکت عقربه کند یا ناپایدار باشد، زمان بررسی، کالیبراسیون یا تعویض فرا رسیده است.
