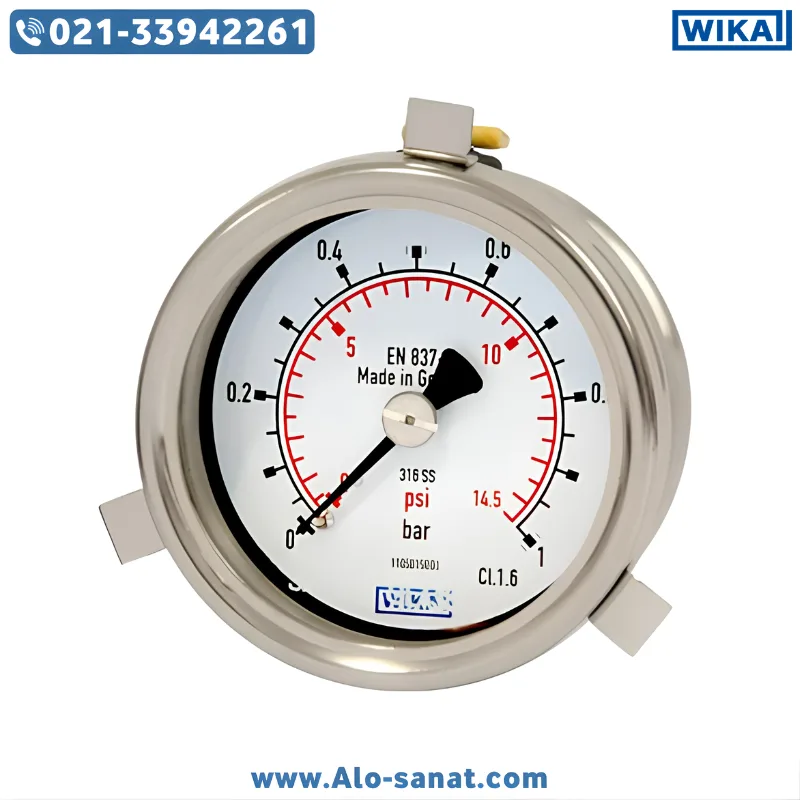

گیج فشار ویکا رنج 0 تا 1.6 بار مدل 232.50.063 اتصال از پشت برای اندازهگیری فشار مثبت و پایین در تجهیزات صنعتی استفاده میشود.
این پرشر گیج دارای صفحه ۶۳ میلیمتری، سیستم اندازهگیری بوردون تیوب و اتصال فرایندی از پشت بدنه است.
ساختار استنلس استیل آن برای بسیاری از سیالات صنعتی و محیطهای فرایندی مناسب است.
مدل 232.50 بدون روغن بوده و برای محیطهای دارای لرزش، مدل روغنی 233.50 پیشنهاد میشود.
معرفی گیج فشار ویکا رنج 0 تا 1.6 بار مدل 232.50.063 اتصال از پشت
گیج فشار ویکا رنج 0 تا 1.6 بار مدل 232.50.063 اتصال از پشت یک فشارسنج مکانیکی صنعتی برای پایش فشارهای نسبتاً پایین است. محدوده صفحه از صفر شروع شده و تا ۱٫۶ بار ادامه دارد؛ بنابراین تغییرات فشار کم با وضوح بیشتری نسبت به گیجهای دارای رنج بالا مشاهده میشوند.
عدد 063 در کد محصول نشاندهنده قطر اسمی صفحه ۶۳ میلیمتر یا حدود ۲٫۵ اینچ است. این ابعاد جمعوجور برای نصب روی پنل دستگاه، پکیج صنعتی، فیلتر، مخزن و ماشینآلات دارای فضای محدود مناسب است.
در این پرشر گیج، فشار سیال وارد بوردون تیوب میشود. تغییر شکل مکانیکی بوردون تیوب از طریق مکانیزم داخلی به عقربه منتقل شده و مقدار فشار روی صفحه مدرج نمایش داده میشود. عملکرد مکانیکی محصول به برق یا باتری نیاز ندارد.
سری 232.50 برای صنایع فرایندی، ماشینسازی، صنایع شیمیایی، نفت و گاز، نیروگاه و تأسیسات آب و فاضلاب طراحی شده و از رنجهای فشار پایین تا رنجهای بسیار بالاتر عرضه میشود.
مزایای گیج فشار ویکا رنج 0 تا 1.6 بار
یکی از مهمترین مزایای گیج فشار ویکا رنج 0 تا 1.6 بار مدل 232.50.063 اتصال از پشت، خوانایی مناسب در سیستمهای کمفشار است. استفاده از گیج با رنج متناسب، تغییرات کوچک فشار را بهتر نمایش میدهد.
قرارگرفتن اتصال فرایندی در پشت بدنه باعث نصب مرتب پرشر گیج روی پنل یا نمای جلوی ماشینآلات میشود. در این حالت، رزوه و لوله انتقال فشار در پشت دستگاه قرار میگیرند.
ساختار اصلی سری 232.50 از استنلس استیل ساخته شده است. این طراحی مقاومت مناسبی در برابر رطوبت، محیطهای صنعتی و بسیاری از گازها و مایعات سازگار ایجاد میکند.
ابعاد کوچک صفحه نیز فضای کمی اشغال میکند و برای تجهیزات OEM، تابلوهای صنعتی و دستگاههای تولیدی مناسب است.
جزئیات فنی گیج فشار ویکا 232.50.063 اتصال از پشت
برند: WIKA
نوع محصول: گیج فشار مکانیکی یا پرشر گیج
مدل: 232.50.063
رنج اندازهگیری: ۰ تا ۱٫۶ بار
اندازه صفحه: ۶۳ میلیمتر
معادل اندازه صفحه: حدود ۲٫۵ اینچ
نوع سیستم اندازهگیری: بوردون تیوب
نوع پرشر گیج: خشک و بدون مایع پرکننده
نوع اتصال: اتصال از پشت
موقعیت اتصال: پشت مرکزی یا پایینپشت بر اساس کد سفارش
کلاس دقت صفحه ۶۳ میلیمتر: 1.6
استاندارد ساخت: EN 837-1 و ASME B40.100
جنس اجزای اصلی: استنلس استیل
جنس بوردون تیوب رایج: استنلس استیل 316L
جنس مکانیزم داخلی: استنلس استیل
جنس بدنه و رینگ: استنلس استیل
جنس صفحه مدرج: آلومینیوم
جنس پنجره سایز ۶۳: پلیکربنات
رزوههای رایج سایز ۶۳: G 1/4 B، R 1/4 یا 1/4 NPT بر اساس سفارش
درجه حفاظت استاندارد: معمولاً IP65
سیالات قابل اندازهگیری: گازها و مایعات سازگار که غلظت یا خاصیت کریستالی شدید ندارند
مشخصات دقیق رزوه، موقعیت اتصال پشت، متریال و آپشنهای گیج فشار ویکا رنج 0 تا 1.6 بار مدل 232.50.063 اتصال از پشت باید از روی کد کامل سفارش یا پلاک محصول بررسی شوند.
تفاوت اتصال پشت مرکزی و پایینپشت
در مدل پشت مرکزی، رزوه فرایندی تقریباً از مرکز پشت قاب خارج میشود. این مدل برای نصب مستقیم روی پنل یا قرارگرفتن صفحه گیج در نمای جلوی دستگاه مناسب است.
در اتصال پایینپشت، رزوه در بخش پایینی پشت بدنه قرار میگیرد. این طراحی ممکن است برای اتصال شیلنگ یا لوله فشار در بعضی ماشینآلات دسترسی مناسبتری ایجاد کند.
ابعاد سوراخکاری و محل رزوه در این دو حالت متفاوت است. هنگام تعویض گیج قدیمی، علاوه بر قطر صفحه و رنج فشار، باید موقعیت دقیق اتصال از پشت نیز کنترل شود.
فشار کاری مناسب پرشر گیج 0 تا 1.6 بار
عدد ۱٫۶ بار انتهای محدوده اندازهگیری این محصول است. برای افزایش عمر مکانیزم بهتر است فشار عادی سیستم دائماً روی انتهای صفحه قرار نداشته باشد.
در فشارهای ثابت، انتخاب رنجی که فشار معمول فرایند در بخش میانی یا حدود سهچهارم صفحه قرار گیرد، خوانایی و دوام بهتری ایجاد میکند.
اگر فشار کاری سیستم دائماً نزدیک ۱٫۶ بار است، انتخاب پرشر گیج با رنج بالاتر مانند صفر تا ۲٫۵ بار میتواند مناسبتر باشد. در مقابل، برای فشارهای معمول کمتر از یک بار، رنج صفر تا ۱٫۶ بار امکان مشاهده دقیقتر تغییرات را فراهم میکند.
تفاوت مدل 232.50 با مدل روغنی 233.50
مدل 232.50 یک پرشر گیج خشک است و درون قاب آن روغن یا مایع پرکننده وجود ندارد. این مدل برای خطوط دارای فشار نسبتاً پایدار و محلهایی با لرزش محدود مناسب است.
مدل 233.50 نسخه روغنی یا مایعپرشده همین خانواده محسوب میشود. مایع داخل قاب باعث کاهش لرزش عقربه و محافظت بهتر از مکانیزم در برابر ارتعاش و بارهای دینامیکی میشود.
برای نصب روی پمپ رفتوبرگشتی، کمپرسور، موتور یا دستگاه دارای لرزش، مدل 233.50 معمولاً انتخاب مناسبتری است. WIKA نیز نسخه مایعپرشده را برای فشارهای دینامیکی و محیطهای لرزشی معرفی میکند.
کاربردهای گیج فشار ویکا اتصال از پشت
گیج فشار ویکا رنج 0 تا 1.6 بار مدل 232.50.063 اتصال از پشت برای پایش فشار مخازن کمفشار، فیلترها، خطوط هوا و گاز، تجهیزات تصفیه و سیستمهای انتقال سیال استفاده میشود.
این محصول برای نصب روی پنل ماشینآلات، پکیجهای صنعتی، تجهیزات OEM و تابلوهای کنترل نیز مناسب است.
در صنایع شیمیایی، پتروشیمی، آب و فاضلاب و تأسیسات عمومی میتوان از این پرشر گیج برای سیالات سازگار با اجزای استیل استفاده کرد.
برای سیالات غلیظ، رسوبگذار یا کریستالی بهتر است از دیافراگم سیل یا جداکننده مناسب استفاده شود تا مسیر ورودی و بوردون تیوب مسدود نشوند.
نکات نصب و نگهداری
پیش از نصب باید نوع رزوه گیج با اتصال دستگاه مطابقت داده شود. رزوههای G، R و NPT ساختار و روش آببندی متفاوتی دارند.
برای سفتکردن گیج باید آچار روی قسمت مخصوص اتصال قرار گیرد. چرخاندن پرشر گیج از طریق بدنه میتواند به مکانیزم یا آببندی آن آسیب برساند.
در حالت بدون فشار، عقربه باید روی صفر قرار داشته باشد. باقیماندن عقربه بالاتر از صفر ممکن است نشانه اضافهفشار، ضربه یا نیاز به کالیبراسیون باشد.
در محیطهای لرزشی بهتر است مدل روغنی 233.50 یا تجهیزات کاهشدهنده ارتعاش انتخاب شود.
سوالات متداول (گیج فشار ویکا رنج 0 تا 1.6 بار مدل 232.50.063 اتصال از پشت)
۱. آیا این پرشر گیج برای فشار پایین مناسب است؟
بله، رنج صفر تا ۱٫۶ بار برای سیستمهای کمفشار مناسب است و تغییرات پایین فشار را بهتر از گیجهای دارای رنج بالا نمایش میدهد.
۲. اتصال پشت این گیج مرکزی است یا پایینپشت؟
هر دو آرایش میتوانند قابل سفارش باشند. نوع دقیق اتصال باید از روی کد کامل سفارش یا نمونه فیزیکی بررسی شود.
۳. آیا مدل 232.50 روغنی است؟
خیر، مدل 232.50 خشک است. نسخه روغنی یا مایعپرشده این خانواده با مدل 233.50 عرضه میشود.
۴. آیا این گیج فشار کاملاً استیل است؟
بدنه، رینگ، مکانیزم و اجزای اصلی آن از استنلس استیل ساخته میشوند؛ اما صفحه مدرج و پنجره الزاماً استیل نیستند.
۵. آیا رنج صفر تا 1.6 بار برای فشار دائم 1.6 بار مناسب است؟
بهتر است فشار دائم دقیقاً روی انتهای رنج قرار نگیرد. اگر فشار معمول سیستم نزدیک ۱٫۶ بار است، انتخاب پرشر گیج با رنج بالاتر مناسبتر خواهد بود.
