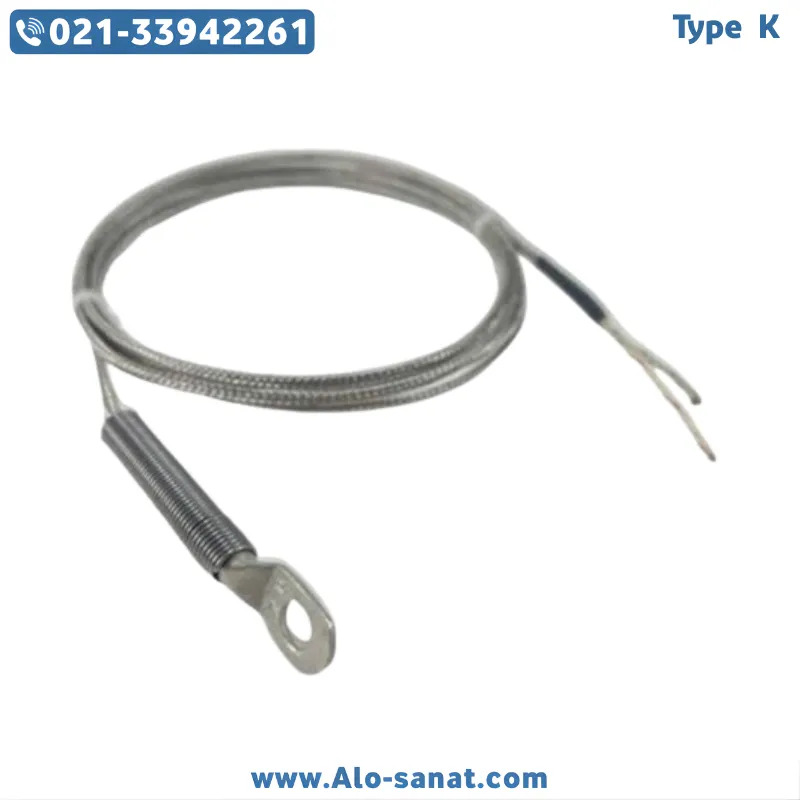

ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن یک سنسور دمای صنعتی انعطافپذیر است که برای نصب آسان در فضاهای محدود، سطوح منحنی و نقاطی با دسترسی دشوار طراحی شده است. این مدل با بهرهگیری از غلاف فلزی مقاوم و ساختار قابل فرمدهی، امکان پیچاندن یا هدایت سنسور در مسیر دلخواه را فراهم میکند بدون آنکه عملکرد اندازهگیری دچار اختلال شود. ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن بر پایه آلیاژ استاندارد نوع K ساخته شده و در بازه دمایی وسیعی قابل استفاده است. این محصول در ماشینآلات صنعتی، خطوط تولید، قالبها و تجهیزات گرمایشی کاربرد گسترده دارد.
ویژگی اصلی این مدل، ترکیب غلاف وایرشو مقاوم با قابلیت شکلپذیری کنترلشده است. این طراحی باعث میشود ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن در مسیرهای خمیده یا اطراف قطعات نصب شود، در حالی که اتصال داغ در موقعیت دقیق باقی میماند.
معرفی ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن
ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن از دو فلز کرومل و آلومل تشکیل شده است که در نقطه اتصال داغ به یکدیگر جوش داده شدهاند. با قرار گرفتن این نقطه در معرض حرارت، اختلاف پتانسیل میلیولتی ایجاد میشود که متناسب با تغییرات دما است. این سیگنال به کنترلر یا نمایشگر منتقل شده و به مقدار دمای واقعی تبدیل میشود.
غلاف وایرشو در این مدل معمولاً از ساختار فلزی مقاوم و انعطافپذیر تشکیل شده است که از سیمهای داخلی در برابر ضربه، فشار و سایش محافظت میکند. قابلیت پیچشدن به این معناست که کاربر میتواند سنسور را در زاویه یا مسیر خاصی فرم دهد تا دقیقاً در محل مورد نظر قرار گیرد.
ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن بهویژه در کاربردهایی که مسیر مستقیم برای نصب وجود ندارد، بسیار کاربردی است. این ویژگی باعث کاهش نیاز به اتصالات اضافی یا تغییرات ساختاری در دستگاه میشود.
مزایا استفاده از ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن
یکی از مهمترین مزایای ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن، انعطاف در نصب است. این مدل میتواند در اطراف قطعات منحنی، سطوح غیرمسطح یا داخل کانالهای باریک قرار گیرد.
مزیت دیگر، کاهش تنش مکانیکی در نقطه اتصال کابل است. با فرمدهی مناسب غلاف، میتوان از کشش یا خم شدید در محل اتصال جلوگیری کرد و طول عمر سنسور را افزایش داد.
همچنین این مدل در مقایسه با سنسورهای خشک و غیرقابل انعطاف، نصب سریعتری دارد. در خطوط تولید که نیاز به تعویض یا جابهجایی سنسور وجود دارد، این ویژگی بسیار ارزشمند است.
محدوده دمایی وسیع نوع K نیز باعث شده ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن در کاربردهای متنوع صنعتی قابل استفاده باشد.
جزئیات فنی ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن
نوع سنسور: ترموکوپل نوع K (Chromel – Alumel)
نوع غلاف: وایرشو فلزی مقاوم و انعطافپذیر
ویژگی خاص: قابلیت پیچشدن و فرمدهی
جنس غلاف: استنلس استیل یا آلیاژ مقاوم به حرارت
محدوده دمای کاری: حدود 200- تا 1100+ درجه سانتیگراد
نوع اتصال داغ: زمینشده یا عایقشده
نوع خروجی: میلیولت
نوع کابل خروجی: نسوز فایبرگلاس یا سیلیکونی
کلاس دقت: کلاس 1 یا کلاس 2
حداقل شعاع خم: متناسب با قطر سنسور
ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن در طولها و قطرهای مختلف قابل ارائه است و انتخاب ابعاد مناسب باید بر اساس شرایط نصب انجام شود.
تحلیل عملکرد در مسیرهای خمیده و نصبهای خاص
در بسیاری از تجهیزات صنعتی، مسیر مستقیم برای ورود سنسور به محل اندازهگیری وجود ندارد. در چنین شرایطی، ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن امکان هدایت سنسور در مسیر منحنی را فراهم میکند.
این ویژگی در دستگاههای بستهبندی، قالبهای چندبخشی و ماشینآلاتی که قطعات در نزدیکی هم قرار دارند بسیار کاربردی است. با فرمدهی صحیح، اتصال داغ دقیقاً در نقطه مورد نظر قرار میگیرد و کابل نیز از مسیر ایمن عبور میکند.
البته باید توجه داشت که خمکردن بیش از حد یا چندباره در یک نقطه میتواند به ساختار داخلی آسیب برساند. رعایت شعاع خم مجاز در افزایش عمر سنسور اهمیت دارد.
کاربردهای صنعتی ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن
این مدل در صنایع پلاستیک برای اندازهگیری دمای قالبهای پیچیده استفاده میشود. در خطوط بستهبندی حرارتی که مسیر نصب محدود است نیز کاربرد دارد.
در تجهیزات آزمایشگاهی و دستگاههای تحقیقاتی، ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن برای اندازهگیری دمای نقاط خاص با دسترسی دشوار مناسب است.
همچنین در ماشینآلات صنعتی که نیاز به نصب سریع و قابل تنظیم وجود دارد، این مدل انتخابی کاربردی محسوب میشود.
نکات مهم در نصب و نگهداری
در هنگام نصب باید غلاف را با شعاع خم مناسب فرم داد و از خمکردن تند یا ایجاد زاویه تیز خودداری کرد. بهتر است فرمدهی فقط یکبار و با دقت انجام شود.
از وارد شدن ضربه یا کشش بیش از حد به کابل جلوگیری شود. رعایت قطبیت صحیح هنگام اتصال به کنترلر نیز برای حفظ دقت اندازهگیری ضروری است.
بازرسی دورهای محل خمشده و بررسی سلامت غلاف میتواند از بروز خرابی ناگهانی جلوگیری کند.
سوالات درباره ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن
1. آیا قابلیت پیچشدن باعث کاهش دقت میشود؟
خیر، در صورت رعایت شعاع خم مجاز، دقت اندازهگیری حفظ میشود.
2. این مدل برای چه کاربردهایی مناسبتر است؟
برای فضاهای محدود، سطوح منحنی و مسیرهای نصب غیرمستقیم مناسب است.
3. آیا میتوان چند بار آن را خم کرد؟
بهتر است فرمدهی با دقت و حداقل دفعات انجام شود تا به ساختار داخلی آسیب نرسد.
4. آیا در برابر لرزش مقاوم است؟
در صورت نصب صحیح، عملکرد پایداری در لرزشهای معمول صنعتی دارد.
5. مهمترین مزیت این محصول چیست؟
انعطاف در نصب و امکان فرمدهی دقیق در محل مورد نظر از مهمترین مزایای ترموکوپل Type K غلاف وایرشو با قابلیت پیچشدن محسوب میشود.
