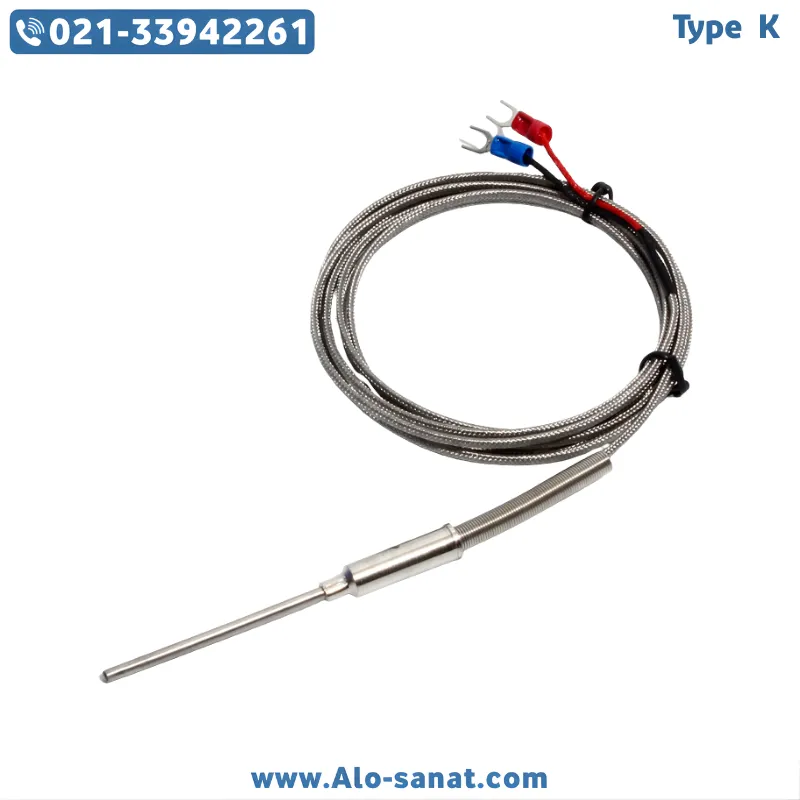

ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر یک سنسور دمای دقیق با طراحی باریک و انعطافپذیر است که برای اندازهگیری دما در نقاط باریک، عمیق و با دسترسی محدود مورد استفاده قرار میگیرد. این مدل با ساختار Mineral Insulated (MI) تولید شده و به دلیل قطر بسیار کم ۱ میلیمتر، سرعت پاسخ حرارتی بسیار بالایی دارد. طول غلاف ۲۰ سانتیمتری امکان نفوذ بیشتر به داخل قطعات، کانالها یا تجهیزات حرارتی را فراهم میکند. ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر در صنایع دقیق، آزمایشگاهی و ماشینآلات حساس کاربرد گستردهای دارد.
این سنسور بر پایه استاندارد نوع K طراحی شده و قابلیت کار در بازه دمایی وسیع را دارد. ترکیب قطر کم، ساختار MI و طول ۲۰ سانتیمتری باعث شده ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر گزینهای مناسب برای اندازهگیریهای موضعی و سریع باشد.
معرفی ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر
ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر از دو فلز کرومل و آلومل تشکیل شده است که در نقطه اتصال داغ به هم متصل هستند. با تغییر دما در محل اندازهگیری، اختلاف پتانسیل میلیولتی ایجاد میشود که متناسب با مقدار حرارت است. این سیگنال به دستگاه اندازهگیری منتقل شده و به دمای واقعی تبدیل میگردد.
ساختار MI در این مدل اهمیت زیادی دارد. در این ساختار، سیمهای داخلی با پودر اکسید منیزیم فشرده عایق شده و داخل یک غلاف فلزی باریک قرار گرفتهاند. این طراحی باعث افزایش استحکام مکانیکی، مقاومت در برابر رطوبت و پایداری سیگنال میشود. در عین حال، ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر به دلیل قطر کم، انعطافپذیری مناسبی دارد.
قطر ۱ میلیمتر یکی از ویژگیهای کلیدی این محصول است. این قطر بسیار کم باعث کاهش جرم حرارتی و افزایش سرعت پاسخ میشود. در کاربردهایی که تغییرات دما سریع است، این ویژگی اهمیت بالایی دارد.
مزایا استفاده از ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر
یکی از مهمترین مزایای ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر، سرعت پاسخ بسیار بالا است. به دلیل قطر کم، انتقال حرارت به اتصال داغ سریعتر انجام میشود و سنسور تغییرات دمایی را با تأخیر بسیار کم ثبت میکند.
مزیت دیگر، امکان اندازهگیری در عمق بیشتر است. طول ۲۰ سانتیمتری اجازه میدهد سنسور به نواحی داخلی قطعات یا تجهیزات نفوذ کند و دمای واقعیتر را ثبت نماید.
ساختار MI نیز باعث افزایش مقاومت مکانیکی و کاهش احتمال آسیب به سیمهای داخلی میشود. در محیطهای دارای لرزش یا تغییرات دمایی مکرر، این ویژگی به افزایش طول عمر کمک میکند.
همچنین محدوده دمایی وسیع نوع K، امکان استفاده از این سنسور در کاربردهای متنوع صنعتی را فراهم میکند.
جزئیات فنی ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر
نوع سنسور: ترموکوپل نوع K (Chromel – Alumel)
ساختار: MI (Mineral Insulated)
قطر غلاف: ۱ میلیمتر
طول غلاف: ۲۰ سانتیمتر (200 میلیمتر)
جنس غلاف: استنلس استیل مقاوم به حرارت
محدوده دمای کاری: حدود 200- تا 1100+ درجه سانتیگراد
نوع اتصال داغ: زمینشده یا عایقشده
نوع خروجی: میلیولت
مقاومت عایقی: بالا به دلیل استفاده از MgO فشرده
کلاس دقت: کلاس 1 یا کلاس 2
حداقل شعاع خم: چند برابر قطر خارجی
ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر معمولاً با کابل جبرانساز نوع K عرضه میشود تا دقت انتقال سیگنال حفظ شود.
تحلیل کاربرد قطر ۱ میلیمتر در فرآیندهای سریع
در فرآیندهایی که تغییرات دما در بازه زمانی کوتاه رخ میدهد، جرم حرارتی سنسور نقش تعیینکننده دارد. قطر ۱ میلیمتر در ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر باعث کاهش جرم و در نتیجه افزایش سرعت پاسخ میشود.
این ویژگی برای تستهای حرارتی سریع، آزمایشهای تحقیقاتی و کنترل دقیق فرآیندهای حساس بسیار مهم است. البته باید توجه داشت که قطر کم نیازمند دقت بیشتر در نصب و جلوگیری از وارد شدن ضربه است.
کاربردهای صنعتی ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر
این مدل در صنایع الکترونیک برای اندازهگیری دمای نقاط کوچک بردها و قطعات کاربرد دارد. در آزمایشگاهها برای تست نمونههای کوچک یا اندازهگیری دمای موضعی استفاده میشود.
در صنایع پلاستیک و بستهبندی نیز برای پایش دقیق دمای نقاط باریک یا کانالهای حرارتی کاربرد دارد. همچنین در تجهیزات پزشکی و تحقیقاتی که نیاز به سنسور باریک و دقیق وجود دارد، ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر انتخاب مناسبی است.
نکات مهم در نصب و استفاده
به دلیل قطر کم، باید از خمکردن بیش از حد یا اعمال فشار مکانیکی به سنسور خودداری شود. رعایت شعاع خم مجاز اهمیت زیادی دارد.
استفاده از کابل جبرانساز استاندارد نوع K و رعایت قطبیت صحیح در اتصال به دستگاه اندازهگیری ضروری است. همچنین در محیطهای با نویز بالا، استفاده از کابل شیلددار توصیه میشود.
بازرسی دورهای برای اطمینان از سلامت غلاف و عدم آسیب فیزیکی نیز پیشنهاد میشود.
سوالات درباره ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر
1. آیا قطر ۱ میلیمتر باعث کاهش دوام میشود؟
در مقایسه با قطرهای بزرگتر مقاومت مکانیکی کمتری دارد، اما با نصب صحیح عملکرد قابل قبولی ارائه میدهد.
2. این مدل برای چه کاربردهایی مناسبتر است؟
برای اندازهگیریهای موضعی، سریع و در فضاهای بسیار باریک مناسب است.
3. آیا طول ۲۰ سانتیمتری دقت را تحت تأثیر قرار میدهد؟
خیر، طول بیشتر فقط امکان دسترسی به نقاط عمیقتر را فراهم میکند.
4. آیا میتوان آن را به PLC متصل کرد؟
در صورت وجود ورودی نوع K در PLC، اتصال مستقیم امکانپذیر است.
5. مهمترین مزیت این مدل چیست؟
سرعت پاسخ بالا به دلیل قطر ۱ میلیمتر و ساختار MI از مهمترین مزایای ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر محسوب میشود.
