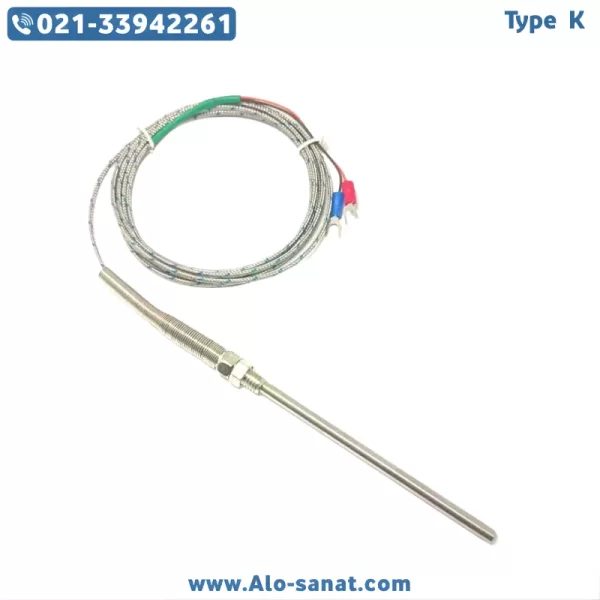

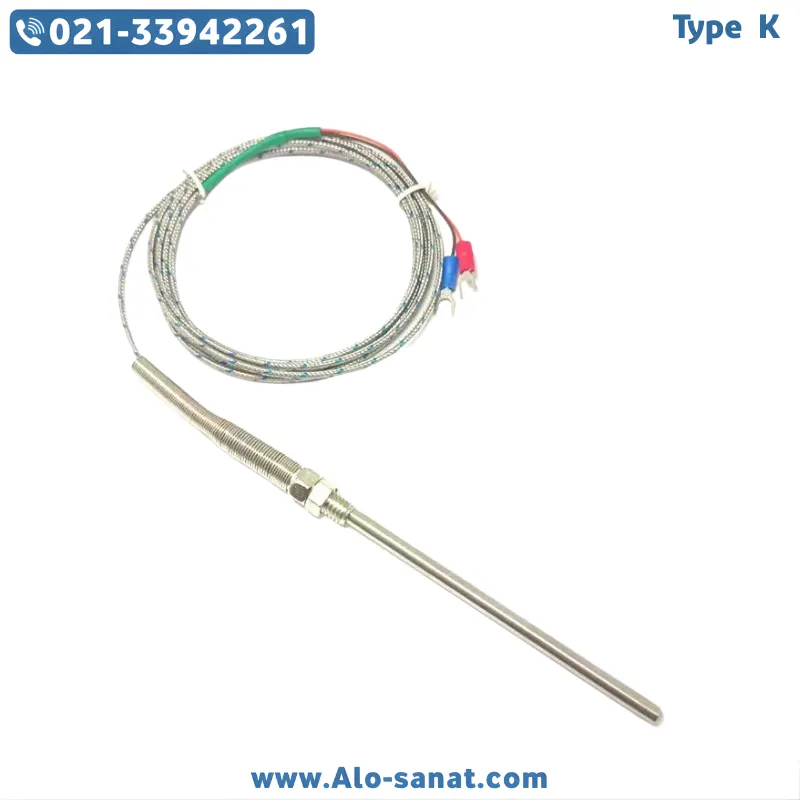

ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر

ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر بر پایه استاندارد ترموکوپل نوع K ساخته شده است. در این نوع ترموکوپل، از آلیاژهای کرومل و آلومل برای تولید ولتاژ ترموالکتریک استفاده می‌شود. این ترکیب آلیاژی باعث ایجاد محدوده دمایی گسترده و پایداری مناسب در محیط‌های صنعتی می‌شود. ساختار MI یا Mineral Insulated به این معناست که سیم‌های داخلی توسط پودر اکسید منیزیم فشرده و عایق شده‌اند و سپس در داخل یک غلاف فلزی قرار گرفته‌اند.

قطر ۱ میلیمتر در ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر یک ویژگی کلیدی است. این قطر کم باعث کاهش جرم حرارتی سنسور و در نتیجه افزایش سرعت پاسخ‌گویی به تغییرات دما می‌شود. طول غلاف ۱۰ سانتیمتر نیز امکان نصب در نقاط مختلف تجهیزات را فراهم می‌کند، بدون آنکه حجم زیادی اشغال کند.

ویژگی فلکسیبل بودن این مدل به تکنسین‌ها اجازه می‌دهد تا سنسور را با شعاع خم مشخصی در مسیرهای پیچیده هدایت کنند. این قابلیت در ماشین‌آلاتی که فضای نصب محدود دارند یا مسیر کابل‌کشی مستقیم نیست، بسیار کاربردی است. ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر به‌گونه‌ای طراحی شده که ضمن حفظ انعطاف‌پذیری، مقاومت مکانیکی مطلوبی نیز داشته باشد.

مزایا استفاده از ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر

استفاده از ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر مزایای متعددی برای کاربران صنعتی به همراه دارد. نخستین مزیت، گستره دمایی وسیع نوع K است که معمولاً از حدود 200- تا 1100+ درجه سانتی‌گراد را پوشش می‌دهد. این بازه باعث می‌شود یک سنسور بتواند در کاربردهای متنوع مورد استفاده قرار گیرد.

مزیت دوم، سرعت پاسخ بالا است. به دلیل قطر ۱ میلیمتر، انتقال حرارت به اتصال داغ سریع‌تر انجام می‌شود. این ویژگی در فرآیندهای کنترلی که نیاز به واکنش سریع دارند، اهمیت زیادی دارد. ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر برای سیستم‌های کنترلی دقیق و حلقه‌های PID بسیار مناسب است.

مزیت دیگر، مقاومت در برابر لرزش و شوک مکانیکی است. ساختار MI با فشردگی بالا، از جابه‌جایی سیم‌های داخلی جلوگیری کرده و پایداری سیگنال را افزایش می‌دهد. این موضوع در محیط‌های صنعتی با ارتعاش بالا اهمیت ویژه‌ای دارد.

همچنین این سنسور دما در برابر اکسیداسیون و بسیاری از شرایط محیطی مقاوم است، به‌ویژه اگر غلاف از جنس استنلس استیل انتخاب شده باشد. در نتیجه، طول عمر عملیاتی افزایش یافته و هزینه‌های تعویض کاهش می‌یابد.

جزئیات فنی ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر

نوع سنسور: ترموکوپل نوع K (Chromel-Alumel)
ساختار: Mineral Insulated (MI)
قطر غلاف: ۱ میلیمتر
طول غلاف: ۱۰ سانتیمتر (100 میلیمتر)
جنس غلاف: استنلس استیل مقاوم به حرارت (معمولاً 304 یا 316)
محدوده دمای کاری: تقریباً 200- تا 1100+ درجه سانتی‌گراد
نوع اتصال داغ: اتصال زمین‌شده یا عایق‌شده (بسته به سفارش)
مقاومت عایقی: بالا به دلیل استفاده از MgO فشرده
نوع خروجی: میلی‌ولت ترموالکتریک
استاندارد دقت: کلاس 1 یا کلاس 2 مطابق استاندارد IEC
حداقل شعاع خم: وابسته به قطر، معمولاً چند برابر قطر خارجی

ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر معمولاً با کابل جبران‌ساز یا سرسیم مخصوص عرضه می‌شود. انتخاب صحیح کابل جبران‌ساز متناسب با نوع K برای حفظ دقت اندازه‌گیری ضروری است.

بررسی ساختار MI و تأثیر آن بر عملکرد

در ساختار MI، سیم‌های ترموکوپل داخل یک لوله فلزی قرار گرفته و فضای خالی با پودر اکسید منیزیم با خلوص بالا پر می‌شود. سپس این مجموعه تحت فرآیند کشش سرد قرار می‌گیرد تا قطر نهایی حاصل شود. این فرآیند باعث تراکم بالا و افزایش استحکام مکانیکی می‌شود.

در ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر، این ساختار باعث کاهش نفوذ رطوبت و افزایش مقاومت عایقی می‌شود. در نتیجه، سیگنال خروجی پایدارتر بوده و نویز الکتریکی کاهش می‌یابد. این موضوع برای کاربردهای دقیق آزمایشگاهی و صنعتی بسیار مهم است.

همچنین به دلیل تماس نزدیک بین غلاف فلزی و عایق معدنی، انتقال حرارت به اتصال داغ با راندمان بالا انجام می‌شود. این ویژگی یکی از دلایل اصلی سرعت پاسخ بالای این مدل است.

کاربردهای صنعتی ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر

این سنسور در صنایع مختلف کاربرد دارد. در صنعت پلاستیک و اکستروژن، برای کنترل دمای قالب‌ها و المنت‌ها استفاده می‌شود. در صنایع غذایی و بسته‌بندی، جهت پایش دمای فرآیندهای حرارتی به کار می‌رود.

در آزمایشگاه‌های تحقیقاتی، به دلیل قطر کم و پاسخ سریع، ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر برای اندازه‌گیری دمای موضعی در نمونه‌های کوچک بسیار مناسب است. همچنین در صنایع خودروسازی برای تست قطعات موتور و سیستم‌های اگزوز مورد استفاده قرار می‌گیرد.

در سیستم‌های گرمایش صنعتی، کوره‌های کوچک و تجهیزات الکترونیکی نیز این مدل به‌دلیل ابعاد کم و قابلیت نصب آسان، انتخابی کاربردی محسوب می‌شود.

نکات مهم در نصب و نگهداری

برای حفظ دقت ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر، رعایت شعاع خم مجاز ضروری است. خم‌کردن بیش از حد می‌تواند به ساختار داخلی آسیب وارد کند. همچنین باید از اعمال ضربه شدید به نوک سنسور جلوگیری شود.

استفاده از کانکتورهای استاندارد نوع K و رعایت قطبیت صحیح در اتصال به دستگاه نمایشگر یا کنترلر اهمیت دارد. هرگونه اشتباه در اتصال می‌تواند باعث خطای اندازه‌گیری شود.

در محیط‌های با نویز الکتریکی بالا، استفاده از کابل شیلددار توصیه می‌شود. همچنین بازبینی دوره‌ای برای اطمینان از سلامت غلاف و عدم خوردگی، به افزایش طول عمر سنسور کمک می‌کند.

پرسش و پاسخ (FAQ)

1. آیا ترموکوپل Type K فلکسیبل MI غلاف ۱۰ سانتیمتر قطر ۱ میلیمتر برای اندازه‌گیری دمای مایعات مناسب است؟
بله، در صورتی که غلاف استنلس استیل با سیال سازگار باشد، می‌توان از آن برای اندازه‌گیری دمای مایعات استفاده کرد.

2. تفاوت اتصال زمین‌شده و عایق‌شده در این مدل چیست؟
در نوع زمین‌شده، اتصال داغ به غلاف متصل است و پاسخ سریع‌تری دارد؛ در نوع عایق‌شده، نویز الکتریکی کمتر بوده و برای محیط‌های حساس مناسب‌تر است.

3. آیا امکان سفارشی‌سازی طول غلاف وجود دارد؟
بله، این نوع ترموکوپل معمولاً در طول‌های مختلف قابل سفارش است، اما مدل حاضر دارای غلاف ۱۰ سانتیمتری است.

4. دقت اندازه‌گیری این ترموکوپل چقدر است؟
بسته به کلاس دقت، معمولاً خطا در محدوده مشخص‌شده استاندارد IEC برای نوع K قرار دارد.

5. آیا می‌توان این ترموکوپل را مستقیماً به PLC متصل کرد؟
در صورت وجود ماژول ورودی ترموکوپل نوع K در PLC، اتصال مستقیم امکان‌پذیر است؛ در غیر این صورت نیاز به ترانسمیتر یا مبدل سیگنال خواهد بود.
