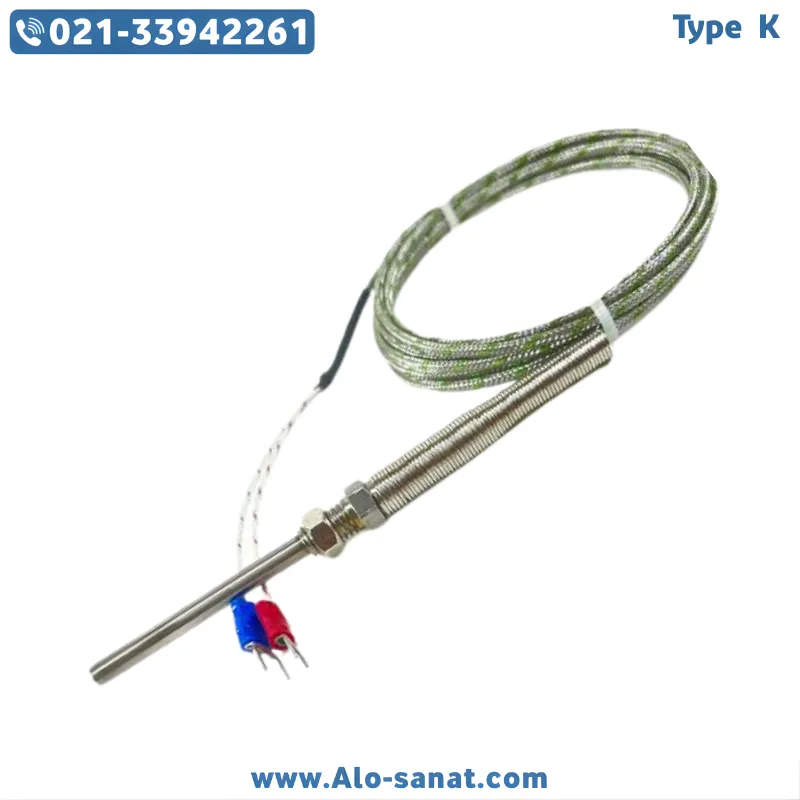

ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری یک سنسور دمای صنعتی با طراحی کوتاه و نصب مستقیم است که برای اندازهگیری دقیق دما در نقاط کمعمق و فضاهای محدود به کار میرود. این مدل با بهرهگیری از رزوه استاندارد M8، اتصال مکانیکی مطمئن و انتقال حرارت مؤثر را فراهم میکند. طول غلاف ۵ سانتیمتری باعث شده این سنسور برای قالبهای کمعمق، صفحات حرارتی و المنتهای کارتریجی بسیار مناسب باشد. ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری بر پایه آلیاژ استاندارد نوع K ساخته شده و در بازه دمایی گستردهای عملکرد پایدار ارائه میدهد.
در بسیاری از تجهیزات صنعتی که عمق محل نصب محدود است، استفاده از ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری باعث میشود اندازهگیری دقیق بدون نفوذ بیش از حد به داخل قطعه انجام شود. این ویژگی در طراحی دستگاههای فشرده اهمیت بالایی دارد.
معرفی ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری
ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری از دو فلز غیرهمجنس کرومل و آلومل تشکیل شده که در نقطه اتصال داغ به یکدیگر جوش داده شدهاند. با افزایش دما در محل نصب، اختلاف پتانسیل میلیولتی ایجاد میشود که متناسب با تغییرات دما است. این سیگنال توسط کنترلر یا نمایشگر دما به مقدار واقعی تبدیل میشود.
رزوه M8 در این مدل نقش کلیدی در تثبیت سنسور دارد. با پیچ شدن ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری در داخل بلوک یا قالب، تماس مستقیم فلز با فلز برقرار میشود و انتقال حرارت بهینه انجام میگیرد. این اتصال رزوهای موجب کاهش خطای ناشی از فاصله هوایی و افزایش دقت اندازهگیری میشود.
طول ۵ سانتیمتری غلاف برای کاربردهایی مناسب است که نقطه اندازهگیری نزدیک به سطح قرار دارد. در چنین شرایطی استفاده از سنسورهای بلند میتواند باعث خطای اندازهگیری یا نصب نامناسب شود.
مزایا استفاده از ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری
یکی از مهمترین مزایای ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری، طراحی جمعوجور آن است. این مدل برای فضاهای محدود و تجهیزات کوچک بسیار کاربردی است.
مزیت دیگر، پاسخ حرارتی سریعتر نسبت به مدلهای بلندتر است. طول کمتر غلاف باعث کاهش جرم حرارتی و در نتیجه واکنش سریعتر به تغییرات دما میشود.
استحکام مکانیکی مناسب نیز از ویژگیهای این مدل است. رزوه M8 اتصال محکمی ایجاد میکند و در محیطهای دارای لرزش متوسط عملکرد پایداری دارد.
همچنین محدوده دمایی وسیع نوع K باعث شده ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری در بسیاری از کاربردهای صنعتی قابل استفاده باشد.
جزئیات فنی ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری
نوع سنسور: ترموکوپل نوع K (Chromel – Alumel)
نوع نصب: رزوهای M8
طول غلاف: ۵ سانتیمتر (50 میلیمتر)
جنس غلاف: استنلس استیل مقاوم به حرارت
محدوده دمای کاری: حدود 200- تا 1100+ درجه سانتیگراد
نوع اتصال داغ: زمینشده یا عایقشده
نوع خروجی: میلیولت
نوع کابل: نسوز فایبرگلاس یا سیلیکونی
کلاس دقت: کلاس 1 یا کلاس 2
حداکثر فشار مجاز: وابسته به طراحی و شرایط نصب
ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری میتواند با طول کابلهای مختلف و کانکتور استاندارد نوع K عرضه شود.
تحلیل کاربرد طول کوتاه در کنترل دمای سطحی
در بسیاری از قالبها و صفحات حرارتی، دمای مورد نظر در نزدیکی سطح ایجاد میشود. در چنین شرایطی، استفاده از سنسورهای بلند ممکن است منجر به اندازهگیری دمای لایههای داخلیتر شود که با دمای سطح متفاوت است. ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری به دلیل طول کوتاه، برای کنترل دقیق دمای سطحی مناسبتر است.
همچنین در دستگاههای فشرده که فضای کافی برای سنسورهای بلند وجود ندارد، این مدل نصب سادهتری دارد و احتمال برخورد یا آسیب مکانیکی کاهش مییابد.
کاربردهای صنعتی ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری
این مدل در دستگاههای بستهبندی برای کنترل دمای صفحات دوخت استفاده میشود. در قالبهای کمعمق تزریق پلاستیک نیز کاربرد دارد.
در تجهیزات گرمایش الکتریکی کوچک، هیترهای کارتریجی و ماشینآلات سبک صنعتی، ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری به دلیل ابعاد مناسب و نصب سریع مورد استفاده قرار میگیرد.
همچنین در تجهیزات آزمایشگاهی برای اندازهگیری دمای موضعی نزدیک به سطح کاربرد دارد.
نکات مهم در نصب
در هنگام نصب ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری باید رزوه با گشتاور مناسب بسته شود تا انتقال حرارت کامل انجام شود. استفاده از خمیر انتقال حرارت در برخی کاربردها میتواند دقت اندازهگیری را افزایش دهد.
رعایت قطبیت صحیح در اتصال به کنترلر و استفاده از کابل جبرانساز استاندارد نوع K توصیه میشود. همچنین باید از وارد شدن ضربه به غلاف جلوگیری شود.
سوالات درباره ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری
1. این مدل برای چه کاربردهایی مناسبتر است؟
برای قالبهای کمعمق، صفحات حرارتی و نقاط نزدیک به سطح بسیار مناسب است.
2. آیا طول کوتاه باعث کاهش دقت میشود؟
خیر، در کاربردهای سطحی حتی میتواند دقت بهتری نسبت به مدلهای بلندتر ارائه دهد.
3. آیا میتوان آن را در محیطهای دارای لرزش استفاده کرد؟
بله، رزوه M8 اتصال محکمی ایجاد میکند و در لرزش متوسط عملکرد پایدار دارد.
4. آیا امکان سفارشیسازی طول کابل وجود دارد؟
بله، طول کابل خروجی میتواند بر اساس نیاز پروژه انتخاب شود.
5. مهمترین مزیت این مدل چیست؟
طراحی کوتاه، نصب آسان و پاسخ حرارتی سریع از مهمترین مزایای ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری محسوب میشود.
