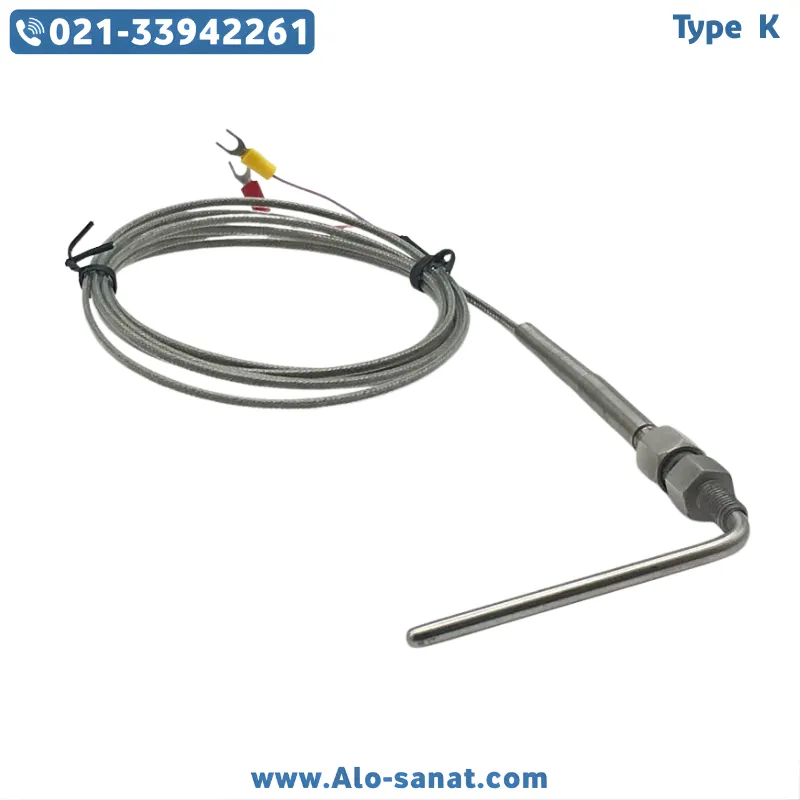

ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل یک سنسور دمای صنعتی ویژه نصبهای کناری و جانبی است که برای اندازهگیری دقیق دما در نقاطی طراحی شده که نیاز به فاصله مکانیکی از بدنه اصلی دستگاه دارند. وجود ساپورت ۳۰ سانتیمتری به شکل L باعث میشود سنسور با فاصله مشخص و زاویه مناسب نسبت به تجهیز نصب شود و در عین حال استحکام مکانیکی کافی داشته باشد. ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل بر پایه آلیاژ استاندارد نوع K ساخته شده و در بازه دمایی وسیعی عملکرد پایدار ارائه میدهد. این مدل در ماشینآلات صنعتی، کورهها، خطوط تولید و تجهیزات گرمایشی کاربرد گسترده دارد.
ساپورت L شکل علاوه بر ایجاد فاصله ایمن از منبع حرارت یا لرزش، امکان نصب سنسور روی شاسی، بدنه یا پایههای جانبی را فراهم میکند. همین ویژگی باعث شده ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل در کاربردهای خاص صنعتی بسیار پرکاربرد باشد.
معرفی ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل
ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل از دو فلز کرومل و آلومل تشکیل شده که در محل اتصال داغ به یکدیگر متصل هستند. با تغییر دما در نقطه اندازهگیری، ولتاژ میلیولتی تولید میشود که متناسب با اختلاف دما است. این سیگنال از طریق کابل یا ترمینال به کنترلر یا نمایشگر منتقل میشود.
ساپورت ۳۰ سانتیمتری در این مدل به شکل L طراحی شده است تا سنسور در زاویه مناسب نسبت به سطح نصب قرار گیرد. این ساختار در مواقعی که امکان نصب مستقیم رزوهای یا عمودی وجود ندارد، بسیار کاربردی است. ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل به گونهای طراحی میشود که بخش حسگر در محل دقیق اندازهگیری قرار گرفته و بخش نگهدارنده روی بدنه ثابت شود.
طراحی L شکل همچنین باعث کاهش انتقال لرزش از بدنه دستگاه به نقطه حساس اندازهگیری میشود. این موضوع در خطوط تولید با ارتعاش بالا اهمیت زیادی دارد.
مزایا استفاده از ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل
یکی از مهمترین مزایای ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل، نصب منعطف و امکان تنظیم موقعیت سنسور است. این ویژگی به کاربر اجازه میدهد نقطه اندازهگیری را با دقت بیشتری انتخاب کند.
مزیت دیگر، کاهش تنش مکانیکی مستقیم بر روی غلاف سنسور است. ساپورت فلزی بخشی از بار مکانیکی را جذب میکند و از خمشدن یا آسیب به پراب جلوگیری میکند.
همچنین طول ۳۰ سانتیمتری ساپورت امکان ایجاد فاصله ایمن بین کابل یا هد سنسور و منبع حرارت را فراهم میسازد. این موضوع باعث افزایش طول عمر کابل و اتصالات میشود.
محدوده دمایی وسیع نوع K نیز باعث شده ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل در بسیاری از کاربردهای صنعتی قابل استفاده باشد.
جزئیات فنی ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل
نوع سنسور: ترموکوپل نوع K (Chromel – Alumel)
نوع طراحی: دارای ساپورت فلزی L شکل
طول ساپورت: ۳۰ سانتیمتر
جنس ساپورت: فولاد یا استنلس استیل مقاوم
جنس غلاف سنسور: استنلس استیل مقاوم به حرارت
محدوده دمای کاری: حدود 200- تا 1100+ درجه سانتیگراد
نوع اتصال داغ: زمینشده یا عایقشده
نوع خروجی: میلیولت
نوع کابل: نسوز فایبرگلاس یا سیلیکونی
کلاس دقت: کلاس 1 یا کلاس 2
ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل بسته به نیاز میتواند با طول پرابهای مختلف و نوع اتصال سفارشی تولید شود.
تحلیل کاربرد ساپورت L شکل در نصبهای صنعتی
در برخی تجهیزات صنعتی، محل اندازهگیری دما در کنار دیواره یا در بخش جانبی دستگاه قرار دارد. در چنین شرایطی نصب مستقیم رزوهای ممکن نیست. ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل این مشکل را حل میکند.
ساپورت زاویهدار باعث میشود پراب در موقعیت مناسب قرار گیرد و از تماس مستقیم کابل با سطح داغ جلوگیری شود. همچنین این ساختار در دستگاههایی که قطعات متحرک دارند، امکان دور نگه داشتن کابل از مسیر حرکت را فراهم میکند.
در محیطهای دارای لرزش، وجود ساپورت باعث افزایش پایداری و کاهش خطای ناشی از حرکت ناخواسته سنسور میشود.
کاربردهای صنعتی ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل
این مدل در کورههای صنعتی برای اندازهگیری دمای جانبی کاربرد دارد. در خطوط تولید با صفحات حرارتی بزرگ نیز استفاده میشود.
در صنایع پلاستیک و بستهبندی، ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل برای پایش دمای بخشهای کناری یا نقاطی که دسترسی مستقیم ندارند مناسب است.
همچنین در تجهیزات گرمایش صنعتی و ماشینآلات خاص که نیاز به نصب جانبی سنسور وجود دارد، این مدل کاربرد دارد.
نکات مهم در نصب و بهرهبرداری
در هنگام نصب باید محل اتصال ساپورت به بدنه دستگاه محکم و بدون لقی باشد. هرگونه لرزش یا شل بودن اتصال میتواند باعث خطای اندازهگیری شود.
زاویه قرارگیری پراب باید به گونهای تنظیم شود که اتصال داغ دقیقاً در محل مورد نظر قرار گیرد. همچنین باید از تماس مستقیم کابل با سطوح بسیار داغ جلوگیری شود.
بازرسی دورهای پیچهای اتصال ساپورت و سلامت غلاف سنسور به افزایش طول عمر ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل کمک میکند.
سوالات درباره ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل
1. چرا از ساپورت L شکل استفاده میشود؟
برای نصب جانبی، ایجاد فاصله ایمن از منبع حرارت و تثبیت موقعیت سنسور در شرایط خاص.
2. آیا این مدل برای محیطهای دارای لرزش مناسب است؟
بله، در صورت نصب صحیح ساپورت، پایداری مناسبی در برابر لرزش دارد.
3. آیا طول ۳۰ سانتیمتر قابل تغییر است؟
بسته به سفارش پروژه امکان طراحی ساپورت در طولهای مختلف وجود دارد.
4. آیا این مدل برای کورههای صنعتی مناسب است؟
بله، بهویژه برای اندازهگیری دمای جانبی یا نقاط غیرمستقیم بسیار کاربردی است.
5. مهمترین مزیت این مدل چیست؟
انعطاف در نصب و امکان قرارگیری دقیق سنسور در موقعیتهای خاص از مهمترین مزایای ترموکوپل Type K دارای ساپورت ۳۰ سانتیمتر L شکل محسوب میشود.
