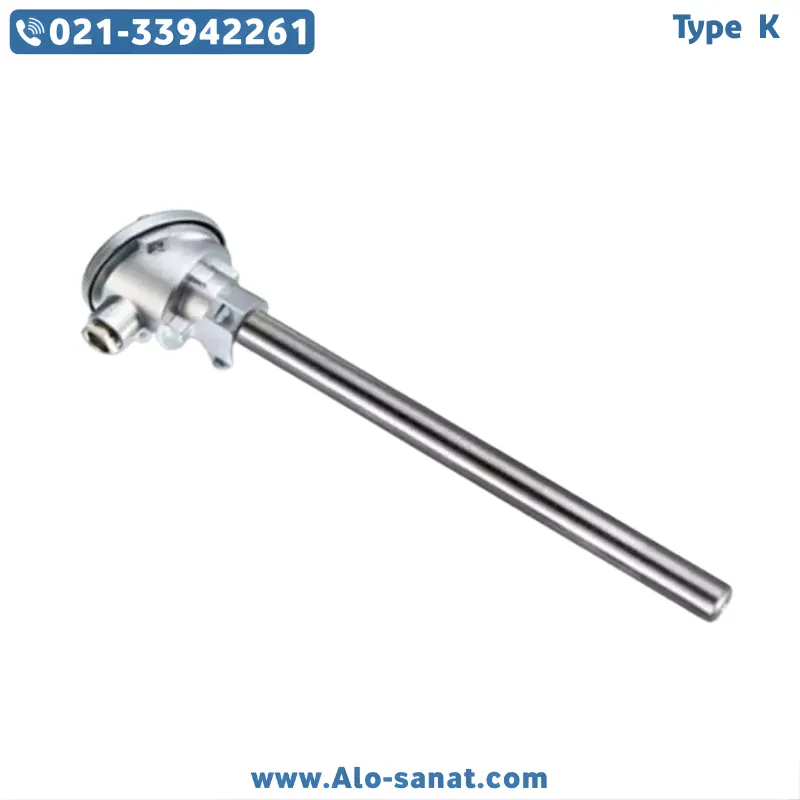

ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ یک سنسور دمای صنعتی سنگینکار است که برای استفاده در محیطهای با دمای بالا، شوک حرارتی و شرایط خورنده طراحی شده است. این مدل با ساختار هدمونت (Head Mount) امکان نصب ترانسمیتر داخل هد را فراهم میکند و برای سیستمهای مانیتورینگ پیشرفته بسیار مناسب است. استفاده از متریال ۴۸۴۱ در غلاف این محصول باعث افزایش مقاومت در برابر اکسیداسیون و پایداری در دماهای بالا میشود. ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ در صنایع فولاد، کورههای عملیات حرارتی و تجهیزات احتراقی کاربرد گستردهای دارد.
قطر ۲۲ میلیمتر در این مدل نشاندهنده ساختار مستحکم و مناسب برای کاربردهای سنگین است. این سنسور برای نصب در فرآیندهایی طراحی شده که علاوه بر دمای بالا، تنش مکانیکی نیز وجود دارد.
معرفی ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱
ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ بر پایه آلیاژ کرومل و آلومل ساخته شده است. در محل اتصال داغ این دو فلز، در اثر اختلاف دما ولتاژ میلیولتی تولید میشود که متناسب با تغییرات حرارتی است. این سیگنال از طریق ترمینالهای داخل هد به سیستم کنترل منتقل میشود.
ساختار هدمونت به این معناست که در قسمت بالایی سنسور، یک هد فلزی صنعتی قرار دارد که امکان نصب ترانسمیتر هد مونت داخل آن وجود دارد. این ویژگی باعث میشود سیگنال میلیولت مستقیماً در محل به جریان 4-20 میلیآمپر تبدیل شود. در نتیجه انتقال سیگنال در فواصل طولانی با نویز کمتر انجام میشود.
متریال ۴۸۴۱ که معمولاً از آلیاژهای مقاوم به حرارت بالا محسوب میشود، در برابر اکسیداسیون در دماهای بالا پایداری بیشتری نسبت به استنلس استیلهای معمولی دارد. همین ویژگی باعث شده ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ در محیطهای حرارتی شدید عملکرد قابل اعتمادی ارائه دهد.
مزایا استفاده از ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱
مهمترین مزیت ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ مقاومت مکانیکی و حرارتی بالای آن است. قطر ۲۲ میلیمتر ساختار مستحکمی ایجاد میکند که در برابر ضربه، لرزش و تنش فرآیندی مقاوم است.
مزیت دیگر، امکان نصب ترانسمیتر داخل هد است. این ویژگی باعث بهبود کیفیت انتقال سیگنال و کاهش تأثیر نویز الکتریکی میشود.
متریال ۴۸۴۱ نیز در دماهای بالا اکسید نمیشود و ساختار خود را حفظ میکند. این موضوع در کورههای صنعتی و تجهیزات عملیات حرارتی اهمیت بالایی دارد.
همچنین محدوده دمایی وسیع نوع K باعث میشود این مدل در کاربردهای متنوع صنعتی مورد استفاده قرار گیرد.
جزئیات فنی ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱
نوع سنسور: ترموکوپل نوع K (Chromel – Alumel)
نوع ساختار: هدمونت (Head Mount)
قطر غلاف: ۲۲ میلیمتر
جنس غلاف: متریال ۴۸۴۱ مقاوم به حرارت
محدوده دمای کاری: حدود 200- تا 1100+ درجه سانتیگراد (بسته به شرایط فرآیند)
نوع اتصال فرآیندی: رزوهای یا فلنجی
نوع خروجی: میلیولت یا 4-20mA (در صورت نصب ترانسمیتر)
کلاس دقت: کلاس 1 یا کلاس 2
درجه حفاظت هد: معمولاً IP65 یا بالاتر
قابلیت نصب ترانسمیتر: دارد
ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ بسته به نیاز فرآیند در طولهای مختلف و با طراحی ترموول اختصاصی قابل تولید است.
تحلیل نقش قطر ۲۲ میلیمتر در کاربردهای سنگین
قطر ۲۲ میلیمتر نشاندهنده طراحی صنعتی سنگین است. در فرآیندهایی که سیال با سرعت بالا حرکت میکند یا فشار و ارتعاش وجود دارد، سنسور باید استحکام کافی داشته باشد. ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ به دلیل ضخامت بالاتر غلاف، مقاومت مکانیکی بیشتری ارائه میدهد.
همچنین در دماهای بالا، انبساط حرارتی و تنشهای مکانیکی میتوانند به سنسورهای نازکتر آسیب بزنند. این مدل با طراحی ضخیمتر در برابر این تنشها پایداری بیشتری دارد.
کاربردهای صنعتی ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱
این مدل در صنایع فولاد برای پایش دمای کورهها و خطوط عملیات حرارتی استفاده میشود. در صنایع سیمان و ریختهگری نیز کاربرد دارد.
در نیروگاهها، بویلرهای صنعتی و تجهیزات احتراقی، ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ برای اندازهگیری دمای نقاط بحرانی مورد استفاده قرار میگیرد.
همچنین در صنایع پتروشیمی و فرآیندهای دمای بالا که نیاز به سنسور مقاوم و قابل اطمینان وجود دارد، این مدل گزینهای حرفهای محسوب میشود.
نکات مهم در نصب و بهرهبرداری
در هنگام نصب باید طراحی ترموول متناسب با فشار و سرعت سیال انتخاب شود. همچنین آببندی مناسب اتصال رزوهای یا فلنجی اهمیت زیادی دارد.
در صورت استفاده از ترانسمیتر، کالیبراسیون اولیه و بررسی دورهای توصیه میشود. بازبینی وضعیت هد و اتصالات داخلی نیز به افزایش طول عمر ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ کمک میکند.
سوالات درباره ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱
1. متریال ۴۸۴۱ چه مزیتی نسبت به استنلس استیل دارد؟
مقاومت حرارتی و اکسیداسیون بالاتری در دماهای بالا ارائه میدهد.
2. آیا امکان نصب ترانسمیتر روی این مدل وجود دارد؟
بله، ساختار هدمونت برای نصب ترانسمیتر داخل هد طراحی شده است.
3. این مدل برای چه صنایعی مناسبتر است؟
برای صنایع فولاد، سیمان، نیروگاهی و فرآیندهای دمای بالا بسیار مناسب است.
4. آیا قطر ۲۲ میلیمتر روی دقت تأثیر دارد؟
قطر بیشتر بیشتر بر استحکام مکانیکی تأثیر دارد و دقت وابسته به کلاس سنسور است.
5. چه عواملی در افزایش عمر این سنسور مؤثر هستند؟
انتخاب صحیح متریال، نصب اصولی، طراحی مناسب ترموول و جلوگیری از شوک حرارتی شدید در افزایش عمر ترموکوپل Type K هدمونت قطر ۲۲ میلیمتر متریال ۴۸۴۱ مؤثر است.
