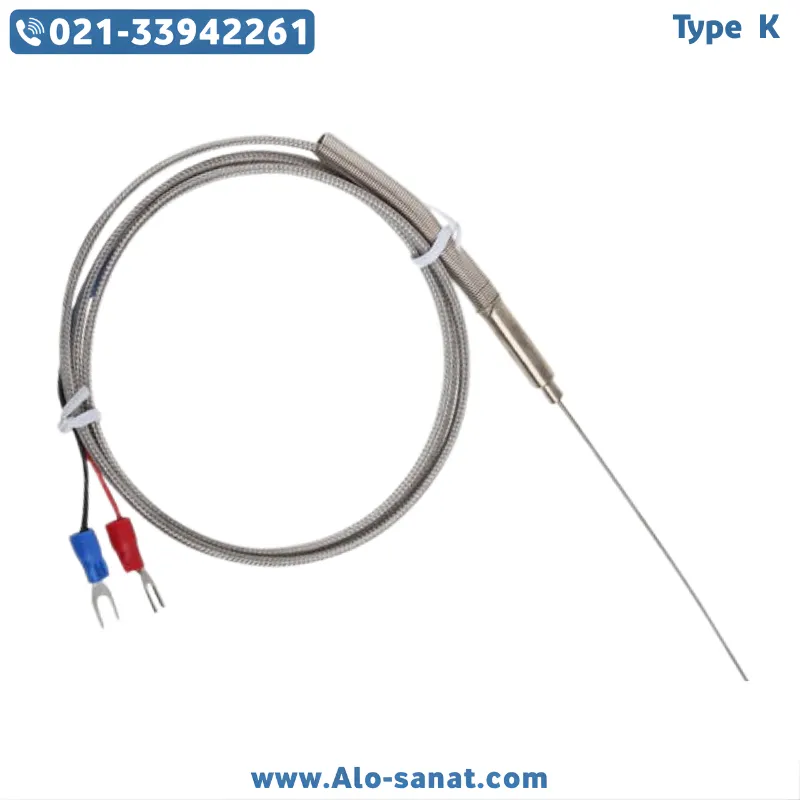

ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر یکی از سنسورهای دمای پرکاربرد در صنایع حرارتی است که به دلیل انعطافپذیری بالا و طول مناسب، در موقعیتهایی با دسترسی دشوار یا فاصله بیشتر از نقطه اندازهگیری استفاده میشود. این مدل بر پایه آلیاژ استاندارد نوع K طراحی شده و توانایی اندازهگیری دما در بازه وسیعی از شرایط صنعتی را دارد. ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر با ساختار مقاوم و طراحی مهندسیشده، پاسخ حرارتی سریع و عملکرد پایدار را در فرآیندهای کنترلی فراهم میکند. انعطاف بالا در کنار دوام مکانیکی، این محصول را به گزینهای مناسب برای ماشینآلات صنعتی، کورهها و تجهیزات گرمایشی تبدیل کرده است.
ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر برای کاربردهایی طراحی شده که نیاز به عبور سنسور از مسیرهای خمیده یا نصب در فضاهای محدود وجود دارد. این ویژگی باعث میشود نصب آن بدون نیاز به تغییر در ساختار دستگاه انجام شود. همچنین طول ۵۰ سانتیمتری این مدل امکان نفوذ مناسب به داخل محفظههای حرارتی یا قطعات عمیقتر را فراهم میسازد.
معرفی ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر
ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر بر اساس اصل تولید ولتاژ ترموالکتریک در اثر اختلاف دما بین دو فلز غیرهمجنس عمل میکند. در این نوع سنسور، از آلیاژهای کرومل و آلومل استفاده میشود که در نقطه اتصال داغ به هم متصل شدهاند. با افزایش دما در محل اندازهگیری، ولتاژ میلیولتی متناسب تولید میشود که توسط کنترلر یا نمایشگر به دمای واقعی تبدیل میگردد.
ویژگی فلکسیبل بودن در ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر اهمیت بالایی دارد. ساختار انعطافپذیر این مدل معمولاً از نوع MI (Mineral Insulated) یا کابل نسوز مقاوم به حرارت است که اجازه میدهد سنسور با شعاع خم مشخصی تغییر مسیر دهد بدون اینکه به ساختار داخلی آسیب وارد شود. این انعطافپذیری در ماشینآلاتی که فضای مستقیم برای نصب وجود ندارد بسیار کاربردی است.
طول ۵۰ سانتیمتری در ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر یک مزیت عملیاتی محسوب میشود. این طول امکان اندازهگیری دما در عمق بیشتر یا نقاطی با فاصله از محل اتصال را فراهم میکند. در صنایع مختلف، طول مناسب سنسور تأثیر مستقیمی بر دقت و پایداری اندازهگیری دارد.
مزایا استفاده از ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر
یکی از مهمترین مزایای ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر، محدوده دمایی گسترده آن است. این مدل معمولاً در بازه حدود 200- تا 1100+ درجه سانتیگراد عملکرد قابل قبولی دارد. همین ویژگی باعث شده است که در فرآیندهای گرمایشی متنوع از آن استفاده شود.
مزیت دیگر، قابلیت تحمل لرزش و شوک حرارتی است. ساختار فشرده داخلی در مدلهای MI باعث میشود سیمهای داخلی ثابت باقی بمانند و در اثر ارتعاش دچار قطعی نشوند. ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر در محیطهای صنعتی پویا عملکرد پایداری ارائه میدهد.
انعطافپذیری بالا نیز از دیگر مزایای این سنسور است. در مسیرهای پیچیده یا هنگام عبور از کانالهای باریک، امکان خمکردن سنسور وجود دارد بدون آنکه انتقال سیگنال دچار اختلال شود. این ویژگی باعث افزایش سرعت نصب و کاهش هزینههای جانبی میشود.
همچنین وزن کم و قطر مناسب این مدل، باعث کاهش جرم حرارتی و افزایش سرعت پاسخگویی میشود. در سیستمهای کنترل دما با حساسیت بالا، سرعت پاسخ یکی از عوامل کلیدی محسوب میشود.
جزئیات فنی ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر
نوع سنسور: ترموکوپل نوع K (Chromel – Alumel)
طول سنسور: ۵۰ سانتیمتر
ساختار: فلکسیبل (انعطافپذیر)
جنس غلاف: استنلس استیل مقاوم به حرارت یا غلاف فلزی MI
محدوده دمای کاری: حدود 200- تا 1100+ درجه سانتیگراد
نوع اتصال داغ: زمینشده یا عایقشده
نوع خروجی: میلیولت
استاندارد دقت: کلاس 1 یا کلاس 2
نوع کابل: فایبرگلاس نسوز، تفلون یا روکش فلزی مقاوم
حداقل شعاع خم مجاز: چند برابر قطر خارجی سنسور
مقاومت عایقی: بالا در ساختار MI
در ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر استفاده از عایق معدنی فشرده در مدلهای MI باعث افزایش استحکام مکانیکی و مقاومت در برابر رطوبت میشود. این موضوع بهویژه در محیطهای صنعتی با تغییرات شدید دما اهمیت دارد.
تحلیل عملکرد در فرآیندهای صنعتی
ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر به دلیل طول بیشتر، برای اندازهگیری دمای نقاط داخلی تجهیزات مناسب است. در کورههای کوچک، سیستمهای گرمایش لولهای و دستگاههای اکسترودر، نفوذ سنسور به عمق مشخص اهمیت زیادی دارد.
سرعت پاسخ این مدل وابسته به قطر غلاف و نوع اتصال داغ است. در صورت انتخاب اتصال زمینشده، پاسخ حرارتی سریعتر خواهد بود. در مقابل، در محیطهای با نویز الکتریکی بالا، اتصال عایقشده عملکرد دقیقتری ارائه میدهد.
در صورتی که کابل جبرانساز استاندارد نوع K استفاده شود، خطای انتقال سیگنال به حداقل میرسد. رعایت اصول نصب و جلوگیری از خمکردن بیش از حد نیز نقش مهمی در حفظ دقت اندازهگیری دارد.
کاربردهای صنعتی ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر
این مدل در صنایع پلاستیک برای کنترل دمای سیلندر اکسترودر کاربرد دارد. در صنایع غذایی و بستهبندی حرارتی نیز برای پایش دمای المنتها استفاده میشود.
در تجهیزات آزمایشگاهی، ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر برای اندازهگیری دمای نمونههای عمیق یا محیطهای کوچک کاربرد دارد. همچنین در صنایع خودروسازی برای تست قطعات حرارتی مورد استفاده قرار میگیرد.
در سیستمهای گرمایش صنعتی، بویلرهای کوچک، خطوط تولید و ماشینآلات چاپ نیز این سنسور نقش مهمی در کنترل دقیق فرآیند دارد.
نکات مهم در نصب و نگهداری
برای حفظ عملکرد بهینه ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر باید از خمکردن با شعاع کمتر از حد مجاز خودداری شود. آسیب به ساختار داخلی میتواند باعث قطع سیگنال یا خطای اندازهگیری شود.
استفاده از کانکتور استاندارد نوع K و رعایت قطبیت سیمها ضروری است. همچنین در محیطهای صنعتی دارای نویز، استفاده از کابل شیلددار توصیه میشود.
بازرسی دورهای برای اطمینان از عدم خوردگی غلاف و سلامت کابل خروجی اهمیت دارد. در صورت مشاهده تغییرات غیرعادی در قرائت دما، کالیبراسیون یا تعویض سنسور پیشنهاد میشود.
سوالات درباره ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر
1. آیا ترموکوپل تیپ K فلکسیبل ۵۰ سانتیمتر برای دماهای بالای 1000 درجه مناسب است؟
بله، در محدوده مجاز نوع K میتواند تا حدود 1100 درجه سانتیگراد استفاده شود، مشروط بر رعایت شرایط نصب.
2. آیا این سنسور در برابر لرزش مداوم مقاوم است؟
در صورت استفاده از ساختار MI، مقاومت در برابر لرزش بالا بوده و برای محیطهای صنعتی مناسب است.
3. آیا میتوان این ترموکوپل را به PLC متصل کرد؟
در صورت وجود ماژول ورودی نوع K در PLC، اتصال مستقیم امکانپذیر است؛ در غیر این صورت نیاز به مبدل سیگنال وجود دارد.
4. چه تفاوتی بین این مدل و مدلهای کوتاهتر وجود دارد؟
طول ۵۰ سانتیمتری امکان اندازهگیری در عمق بیشتر یا نقاط دورتر از محل اتصال را فراهم میکند.
5. آیا امکان سفارشیسازی قطر یا نوع کابل وجود دارد؟
بله، بسته به نیاز پروژه میتوان قطر غلاف و نوع روکش کابل را متناسب با شرایط کاری انتخاب کرد.
