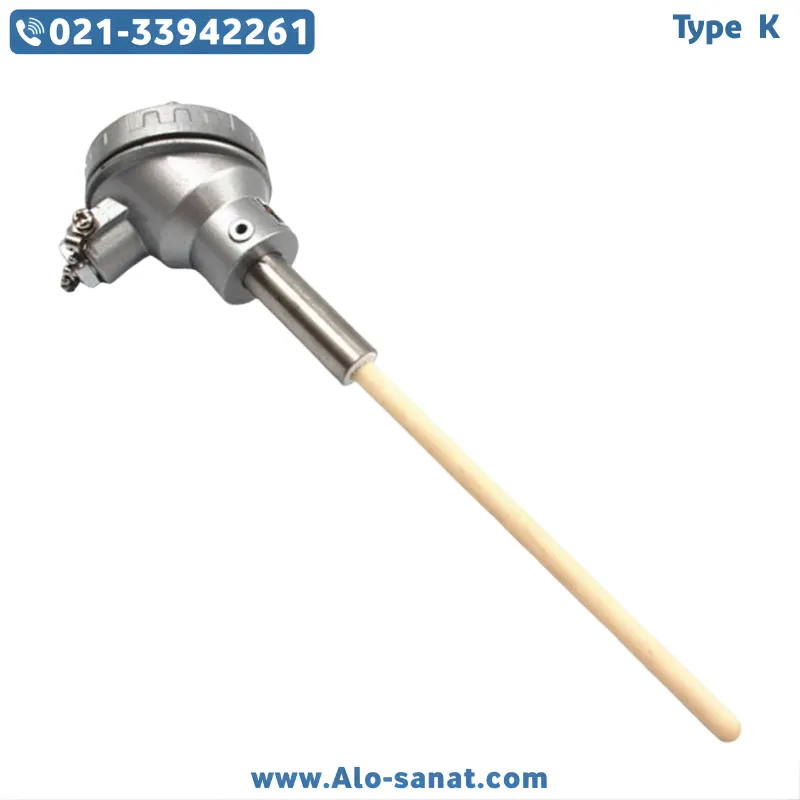

ترموکوپل Type K کلگیدار سرامیکی یکی از سنسورهای دمای صنعتی مقاوم در برابر حرارتهای بالا و شرایط کاری سخت است که برای استفاده در کورهها، تجهیزات عملیات حرارتی و محیطهای با دمای بالا طراحی شده است. این مدل به دلیل بهرهگیری از کلگی سرامیکی نسوز، مقاومت بسیار خوبی در برابر حرارت مستقیم، شوک حرارتی و شرایط محیطی خشن دارد. ترموکوپل Type K کلگیدار سرامیکی بر پایه آلیاژ استاندارد نوع K ساخته شده و در بسیاری از کاربردهای دمای بالا عملکردی پایدار و قابل اعتماد ارائه میدهد. طراحی کلگیدار باعث سهولت اتصال سیمها و افزایش ایمنی الکتریکی میشود.
در محیطهایی که دمای اطراف سنسور بسیار بالاست و استفاده از هدهای فلزی یا کابلهای معمولی مناسب نیست، ترموکوپل Type K کلگیدار سرامیکی انتخابی حرفهای محسوب میشود. این ساختار باعث افزایش دوام و کاهش استهلاک در شرایط حرارتی شدید میگردد.
معرفی ترموکوپل Type K کلگیدار سرامیکی
ترموکوپل Type K کلگیدار سرامیکی از دو فلز غیرهمجنس کرومل و آلومل تشکیل شده است که در محل اتصال داغ به یکدیگر متصل هستند. با افزایش دما در نقطه اندازهگیری، اختلاف پتانسیل میلیولتی ایجاد میشود که متناسب با تغییرات دما است. این سیگنال از طریق ترمینالهای داخل کلگی سرامیکی به تجهیزات اندازهگیری منتقل میشود.
کلگی سرامیکی در این مدل نقش بسیار مهمی دارد. سرامیک نسوز در برابر حرارت مستقیم مقاومت بالایی دارد و در دماهای بالا تغییر شکل نمیدهد. در نتیجه، ترموکوپل Type K کلگیدار سرامیکی برای نصب در نزدیکی دهانه کورهها یا محیطهای بسیار گرم مناسب است.
در این مدل معمولاً از لولههای سرامیکی محافظ برای ایزوله کردن سیمهای داخلی استفاده میشود. این ساختار باعث افزایش مقاومت در برابر شوک حرارتی و جلوگیری از اتصال کوتاه در دماهای بالا میشود.
مزایا استفاده از ترموکوپل Type K کلگیدار سرامیکی
یکی از مهمترین مزایای ترموکوپل Type K کلگیدار سرامیکی مقاومت بسیار بالا در برابر حرارت محیطی است. در کاربردهایی که هد فلزی ممکن است بیش از حد گرم شود، کلگی سرامیکی عملکرد پایدارتری ارائه میدهد.
مزیت دیگر، ایمنی الکتریکی بالا است. سرامیک به عنوان یک عایق الکتریکی طبیعی عمل میکند و از انتقال ناخواسته جریان جلوگیری میکند.
این مدل همچنین برای محیطهایی با دمای بالا و تابش حرارتی شدید مناسب است. ترموکوپل Type K کلگیدار سرامیکی معمولاً در محدوده دمایی حدود 200- تا 1100+ درجه سانتیگراد کاربرد دارد و در شرایط خاص میتواند دماهای بالاتر را نیز تحمل کند.
همچنین تعمیر و تعویض سیمهای خروجی در این مدل سادهتر است، زیرا دسترسی به ترمینالهای داخلی از طریق کلگی فراهم میشود.
جزئیات فنی ترموکوپل Type K کلگیدار سرامیکی
نوع سنسور: ترموکوپل نوع K (Chromel – Alumel)
نوع هد: کلگی سرامیکی نسوز
ساختار داخلی: عایق سرامیکی مقاوم به حرارت
جنس غلاف: سرامیکی یا فلزی مقاوم به دما (بسته به مدل)
محدوده دمای کاری: حدود 200- تا 1100+ درجه سانتیگراد
نوع خروجی: میلیولت
نوع اتصال داغ: زمینشده یا عایقشده
کلاس دقت: کلاس 1 یا کلاس 2
کاربرد اصلی: کورهها و تجهیزات حرارتی با دمای بالا
ترموکوپل Type K کلگیدار سرامیکی در طولها و قطرهای مختلف تولید میشود و انتخاب ابعاد مناسب باید بر اساس عمق نصب و شرایط حرارتی انجام شود.
تحلیل عملکرد در کورهها و محیطهای دمای بالا
در کورههای صنعتی، علاوه بر دمای بالا، تابش حرارتی مستقیم نیز وجود دارد. کلگی سرامیکی در ترموکوپل Type K کلگیدار سرامیکی در برابر این تابش مقاومت بیشتری نسبت به هدهای فلزی دارد و تغییر شکل یا اکسید نمیشود.
همچنین استفاده از عایقهای سرامیکی داخلی باعث میشود سیمهای ترموکوپل در برابر دمای بالا و شوک حرارتی محافظت شوند. این ویژگی در عملیات حرارتی فلزات و صنایع فولاد اهمیت ویژهای دارد.
در صورت نصب صحیح و استفاده از کابل جبرانساز مناسب، این مدل میتواند دقت اندازهگیری پایداری در شرایط سخت ارائه دهد.
کاربردهای صنعتی ترموکوپل Type K کلگیدار سرامیکی
این مدل در صنایع فولاد و ریختهگری برای اندازهگیری دمای کورهها استفاده میشود. در صنایع سرامیک و شیشه نیز به دلیل دمای بالای فرآیند، کاربرد گستردهای دارد.
در کورههای آزمایشگاهی و عملیات حرارتی قطعات فلزی، ترموکوپل Type K کلگیدار سرامیکی برای پایش دقیق دما مورد استفاده قرار میگیرد. همچنین در صنایع پتروشیمی برای برخی فرآیندهای دمای بالا کاربرد دارد.
نکات مهم در نصب و بهرهبرداری
در هنگام نصب ترموکوپل Type K کلگیدار سرامیکی باید از ضربه به بخش سرامیکی جلوگیری شود، زیرا سرامیک در برابر ضربه مکانیکی حساستر از فلز است.
انتخاب طول مناسب برای قرارگیری اتصال داغ در محل صحیح اهمیت زیادی دارد. همچنین استفاده از کابل جبرانساز استاندارد نوع K برای انتقال دقیق سیگنال توصیه میشود.
بازرسی دورهای کلگی سرامیکی و عایقهای داخلی در محیطهای با شوک حرارتی شدید میتواند از بروز خرابی ناگهانی جلوگیری کند.
سوالات درباره ترموکوپل Type K کلگیدار سرامیکی
1. چرا از کلگی سرامیکی به جای هد فلزی استفاده میشود؟
به دلیل مقاومت بالاتر سرامیک در برابر حرارت مستقیم و عایق الکتریکی بهتر در محیطهای دمای بالا.
2. آیا این مدل برای کورههای صنعتی مناسب است؟
بله، یکی از کاربردهای اصلی آن اندازهگیری دمای کورهها و فرآیندهای حرارتی سنگین است.
3. آیا در برابر ضربه مقاوم است؟
در برابر حرارت مقاوم است اما باید از ضربه مکانیکی به سرامیک جلوگیری شود.
4. آیا میتوان از آن در محیطهای دارای گازهای داغ استفاده کرد؟
بله، در صورت انتخاب غلاف مناسب برای شرایط شیمیایی محیط، قابل استفاده است.
5. مهمترین مزیت این مدل چیست؟
مقاومت حرارتی بسیار بالا و ایمنی الکتریکی مناسب از مهمترین مزایای ترموکوپل Type K کلگیدار سرامیکی محسوب میشود.
