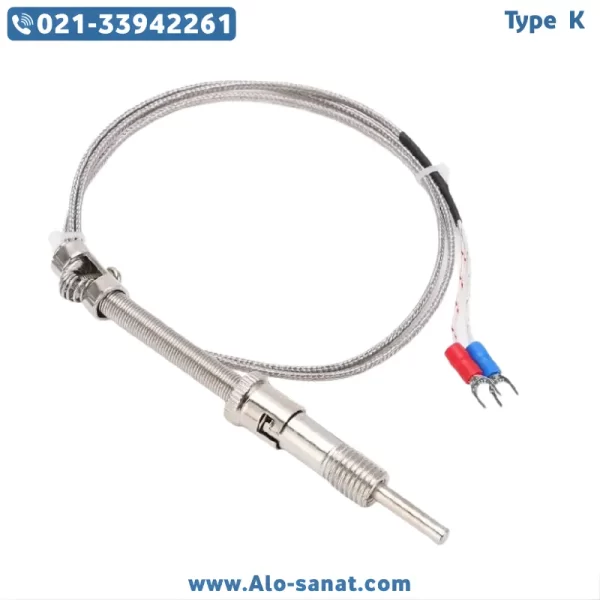

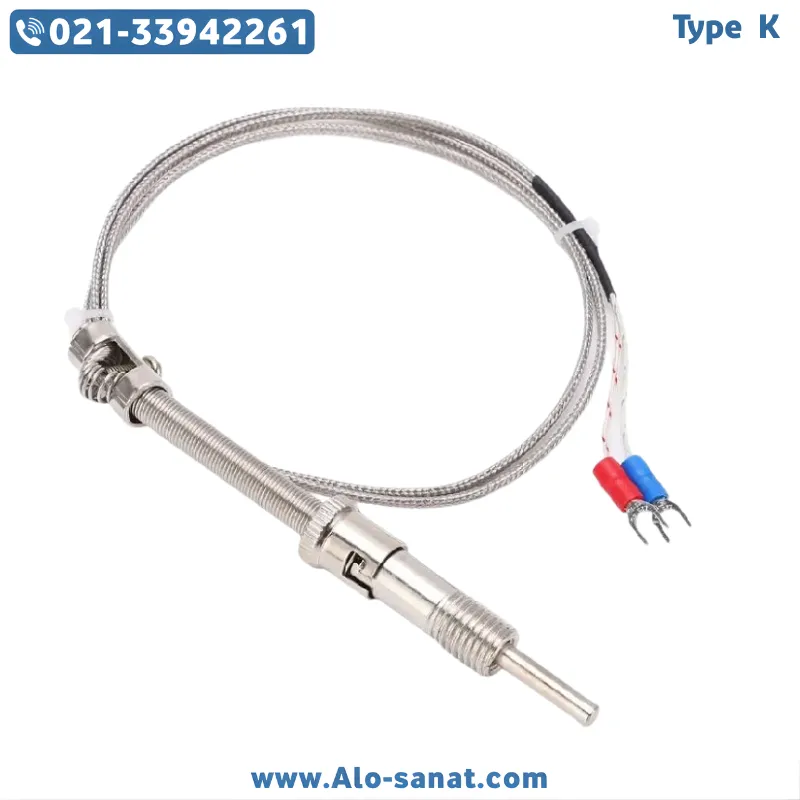

ترموکوپل تیپ K قطعه ۳ تکه یکی از سنسورهای دمای صنعتی با طراحی ماژولار است که برای کاربردهای سنگین و محیطهای فرآیندی طراحی شده است. این نوع ترموکوپل با ساختار سهتکه شامل پراب (سنسور)، ترمینال هد و ترموول یا اتصال رزوهای/فلنجی، امکان نصب، سرویس و تعویض آسان را فراهم میکند. ترموکوپل تیپ K قطعه ۳ تکه به دلیل استفاده از آلیاژ استاندارد نوع K، محدوده دمایی وسیعی را پوشش میدهد و در صنایع نفت، گاز، پتروشیمی، نیروگاهی و ماشینآلات سنگین کاربرد گسترده دارد. طراحی صنعتی و مقاوم این مدل باعث افزایش ایمنی، دوام و پایداری اندازهگیری در شرایط کاری سخت میشود.
در بسیاری از فرآیندهای صنعتی که دسترسی مستقیم به سنسور دشوار است یا نیاز به تعویض دورهای المنت اندازهگیری وجود دارد، ترموکوپل تیپ K قطعه ۳ تکه انتخابی حرفهای محسوب میشود. این ساختار باعث میشود بدون باز کردن اتصال فرآیندی، بتوان المان داخلی را تعویض کرد و از توقف طولانی خط تولید جلوگیری نمود.
معرفی ترموکوپل تیپ K قطعه ۳ تکه
ترموکوپل تیپ K قطعه ۳ تکه بر اساس اصل اثر سیبک کار میکند. در این سنسور، دو فلز غیرهمجنس شامل کرومل و آلومل در نقطه اتصال داغ به یکدیگر متصل میشوند. با افزایش دما در محل اندازهگیری، اختلاف پتانسیل الکتریکی ایجاد میشود که متناسب با تغییرات دما است. این سیگنال میلیولتی به نمایشگر، کنترلر یا سیستم PLC منتقل شده و به مقدار دمایی تبدیل میشود.
ساختار سهتکه در ترموکوپل تیپ K قطعه ۳ تکه شامل بخشهای زیر است:
المنت داخلی یا اینسرت (Insert)
هد آلومینیومی یا چدنی برای اتصال سیمها
ترموول یا اتصال فرآیندی رزوهای/فلنجی
این ساختار باعث میشود در صورت خرابی المنت، تنها قسمت داخلی تعویض شود و نیازی به باز کردن کامل مجموعه از روی خط فرآیند نباشد. در محیطهایی با فشار یا سیال خطرناک، این ویژگی اهمیت زیادی دارد.
ترموکوپل تیپ K قطعه ۳ تکه معمولاً با هد استاندارد صنعتی عرضه میشود که داخل آن ترمینال سرامیکی یا بلاک اتصال نصب شده است. این طراحی علاوه بر محافظت مکانیکی، ایمنی الکتریکی مناسبی نیز فراهم میکند.
مزایا استفاده از ترموکوپل تیپ K قطعه ۳ تکه
یکی از مهمترین مزایای ترموکوپل تیپ K قطعه ۳ تکه قابلیت سرویسپذیری بالای آن است. در کاربردهای صنعتی سنگین، سنسورها ممکن است در معرض خوردگی، شوک حرارتی یا ارتعاش قرار گیرند. در این شرایط امکان تعویض سریع المنت داخلی بدون باز کردن ترموول، زمان توقف تولید را کاهش میدهد.
مزیت دیگر، ایمنی بالا در برابر فشار و سیالات فرآیندی است. ترموول در ترموکوپل تیپ K قطعه ۳ تکه به عنوان یک محافظ مکانیکی عمل میکند و از تماس مستقیم سنسور با سیال جلوگیری مینماید. این موضوع باعث افزایش طول عمر سنسور و کاهش خطر نشتی میشود.
محدوده دمایی گسترده نوع K نیز از مزایای کلیدی این محصول است. ترموکوپل تیپ K قطعه ۳ تکه معمولاً در بازه حدود 200- تا 1100+ درجه سانتیگراد کاربرد دارد. این دامنه دمایی آن را برای بسیاری از فرآیندهای حرارتی مناسب میسازد.
همچنین امکان استفاده از کابلهای جبرانساز، ترانسمیتر هد مونت و تجهیزات جانبی باعث میشود این مدل بهراحتی در سیستمهای کنترلی پیشرفته ادغام شود.
جزئیات فنی ترموکوپل تیپ K قطعه ۳ تکه
نوع سنسور: ترموکوپل نوع K (Chromel – Alumel)
ساختار: سهتکه (Insert + Head + Thermowell)
جنس ترموول: استنلس استیل 304، 316 یا آلیاژ مقاوم به حرارت
نوع اتصال فرآیندی: رزوهای (مانند 1/2 NPT یا BSP) یا فلنجی
محدوده دمای کاری: حدود 200- تا 1100+ درجه سانتیگراد
نوع اتصال داغ: زمینشده یا عایقشده
نوع خروجی: میلیولت یا بههمراه ترانسمیتر 4-20mA
استاندارد دقت: کلاس 1 یا کلاس 2
فشار کاری مجاز: وابسته به طراحی ترموول
درجه حفاظت هد: معمولاً IP65 یا بالاتر
امکان نصب ترانسمیتر هد مونت: دارد
ترموکوپل تیپ K قطعه ۳ تکه بسته به کاربرد میتواند با طولهای مختلف غلاف و قطرهای متنوع طراحی شود. انتخاب جنس ترموول باید بر اساس نوع سیال، دما و فشار فرآیند انجام شود.
تحلیل عملکرد در شرایط فرآیندی سنگین
در محیطهایی مانند خطوط بخار، راکتورها یا مخازن تحت فشار، سنسور دما باید علاوه بر دقت، مقاومت مکانیکی بالایی نیز داشته باشد. ترموکوپل تیپ K قطعه ۳ تکه با استفاده از ترموول، از المنت داخلی در برابر ضربه مستقیم سیال محافظت میکند.
همچنین در صورت استفاده از ترانسمیتر نصبشده داخل هد، سیگنال میلیولتی به جریان 4-20 میلیآمپر تبدیل میشود. این تبدیل باعث کاهش نویز و امکان انتقال سیگنال در فواصل طولانی میگردد.
طراحی ماژولار ترموکوپل تیپ K قطعه ۳ تکه امکان ارتقا یا تغییر المنت را فراهم میکند. به عنوان مثال، در صورت نیاز به افزایش دقت یا تغییر نوع اتصال، میتوان فقط بخش داخلی را تغییر داد.
کاربردهای صنعتی ترموکوپل تیپ K قطعه ۳ تکه
ترموکوپل تیپ K قطعه ۳ تکه در صنایع نفت و گاز برای اندازهگیری دمای خطوط لوله و مخازن استفاده میشود. در صنایع پتروشیمی، این سنسور برای پایش دمای راکتورها و مبدلهای حرارتی کاربرد دارد.
در نیروگاهها، برای کنترل دمای بخار و تجهیزات حرارتی از این مدل استفاده میشود. همچنین در صنایع فولاد و ریختهگری که دماهای بالا وجود دارد، ترموکوپل تیپ K قطعه ۳ تکه به دلیل استحکام بالا گزینهای مناسب است.
در صنایع غذایی و دارویی نیز در صورت نیاز به سنسورهای صنعتی مقاوم و قابل سرویس، این مدل مورد استفاده قرار میگیرد.
نکات مهم در انتخاب و نصب
در انتخاب ترموکوپل تیپ K قطعه ۳ تکه باید به فشار و دمای فرآیند توجه ویژه شود. طراحی ترموول باید به گونهای باشد که در برابر تنشهای مکانیکی و حرارتی مقاومت کافی داشته باشد.
همچنین نوع اتصال رزوهای یا فلنجی باید متناسب با استاندارد خط فرآیند انتخاب شود. آببندی صحیح محل اتصال اهمیت زیادی دارد تا از نشتی جلوگیری شود.
در صورت استفاده از ترانسمیتر، کالیبراسیون اولیه و بررسی دورهای توصیه میشود. بازرسی منظم هد و ترمینالها نیز به افزایش طول عمر تجهیز کمک میکند.
سوالات درباره ترموکوپل تیپ K قطعه ۳ تکه
1. آیا امکان تعویض المنت داخلی بدون تخلیه خط فرآیند وجود دارد؟
بله، در صورت استفاده از ترموول مناسب، میتوان المنت داخلی را بدون باز کردن اتصال فرآیندی تعویض کرد.
2. آیا این مدل برای فشارهای بالا مناسب است؟
در صورت طراحی صحیح ترموول با ضخامت و جنس مناسب، ترموکوپل تیپ K قطعه ۳ تکه میتواند در فشارهای بالا استفاده شود.
3. تفاوت این مدل با ترموکوپلهای یکتکه چیست؟
مدل سهتکه قابلیت سرویس و تعویض آسان المنت را دارد، در حالی که در مدل یکتکه معمولاً کل مجموعه باید تعویض شود.
4. آیا میتوان روی این ترموکوپل ترانسمیتر نصب کرد؟
بله، داخل هد فضای کافی برای نصب ترانسمیتر هد مونت وجود دارد.
5. چه عواملی در افزایش طول عمر این سنسور مؤثر است؟
انتخاب صحیح جنس ترموول، نصب اصولی، جلوگیری از شوک حرارتی شدید و بازرسی دورهای از عوامل مؤثر در افزایش عمر ترموکوپل تیپ K قطعه ۳ تکه هستند.
