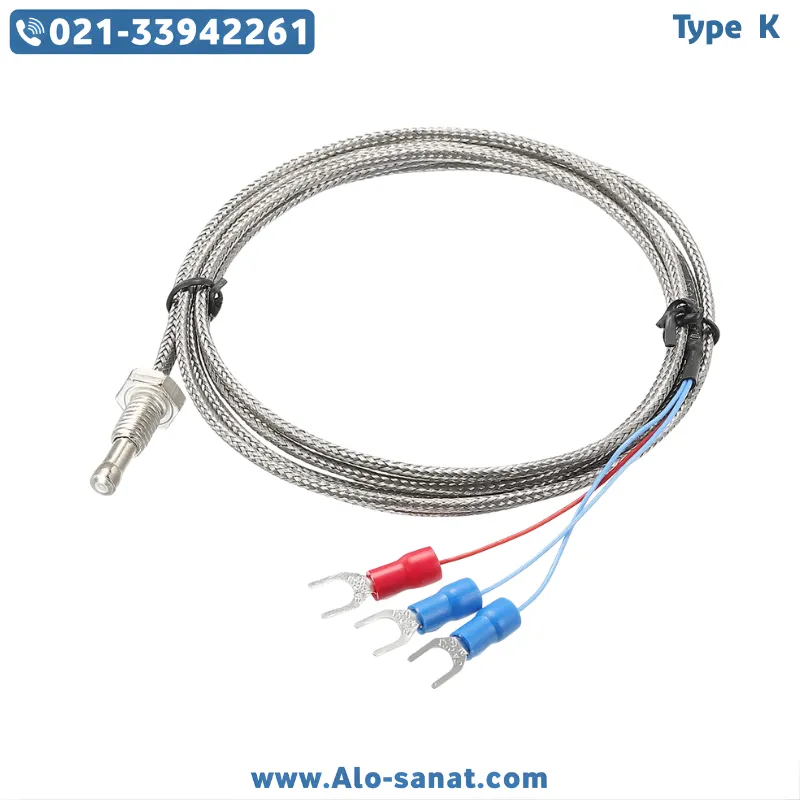

ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر یک سنسور دمای صنعتی با قابلیت نصب مستقیم روی تجهیزات فرآیندی و انتقال سیگنال در فاصله طولانیتر است. این مدل به دلیل داشتن رزوه ۱/۲ اینچ، اتصال مکانیکی مستحکمتری نسبت به رزوههای کوچکتر ایجاد میکند و برای کاربردهای نیمهسنگین و صنعتی گزینهای مناسب محسوب میشود. استفاده از کابل ۵ متری در این محصول، امکان نصب سنسور در نقاط دورتر از تابلو کنترل یا نمایشگر را فراهم میسازد. ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر بر پایه آلیاژ استاندارد نوع K ساخته شده و در بازه دمایی وسیعی عملکرد پایدار ارائه میدهد.
در بسیاری از خطوط تولید، مخازن، لولهها و تجهیزات حرارتی که فاصله بین نقطه اندازهگیری و سیستم کنترل زیاد است، استفاده از ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر باعث سادهتر شدن سیمکشی و کاهش نیاز به اتصالات واسط میشود.
معرفی ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر
ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر از دو فلز غیرهمجنس کرومل و آلومل تشکیل شده است که در محل اتصال داغ به یکدیگر متصل هستند. زمانی که این نقطه در معرض حرارت قرار میگیرد، اختلاف پتانسیل میلیولتی تولید میشود که متناسب با تغییرات دما است. این سیگنال از طریق کابل ۵ متری به دستگاه اندازهگیری یا کنترلر منتقل میشود.
رزوه ۱/۲ اینچ در این مدل معمولاً از نوع NPT یا BSP بوده و برای نصب در تجهیزات صنعتی با ضخامت بیشتر یا فشار بالاتر طراحی شده است. ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر با پیچ شدن در محل رزوه، تماس فلزی مستقیم ایجاد کرده و انتقال حرارت مؤثری را فراهم میکند.
وجود کابل ۵ متری استاندارد نوع K باعث میشود سنسور بدون نیاز به افزایش طول با کابل جبرانساز جداگانه، مستقیماً به تابلو کنترل متصل شود. این موضوع در کاهش نقاط اتصال و احتمال بروز خطا مؤثر است.
مزایا استفاده از ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر
یکی از مهمترین مزایای ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر، استحکام مکانیکی بالاتر نسبت به رزوههای کوچکتر است. رزوه ۱/۲ اتصال مطمئنتری ایجاد میکند و برای کاربردهایی با فشار یا لرزش بیشتر مناسبتر است.
مزیت دیگر، طول کابل ۵ متر است. این ویژگی امکان نصب سنسور در فواصل دورتر از تجهیزات کنترلی را فراهم میکند و نیاز به استفاده از کابلهای رابط اضافی را کاهش میدهد.
محدوده دمایی گسترده نوع K نیز از دیگر مزایای این مدل است. ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر معمولاً در بازه حدود 200- تا 1100+ درجه سانتیگراد قابل استفاده است.
همچنین نصب آسان و امکان تعویض سریع از دیگر ویژگیهای کاربردی این محصول محسوب میشود.
جزئیات فنی ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر
نوع سنسور: ترموکوپل نوع K (Chromel – Alumel)
نوع نصب: رزوهای ۱/۲ اینچ (NPT یا BSP)
طول کابل: ۵ متر
جنس غلاف: استنلس استیل مقاوم به حرارت
محدوده دمای کاری سنسور: حدود 200- تا 1100+ درجه سانتیگراد
نوع اتصال داغ: زمینشده یا عایقشده
نوع خروجی: میلیولت
نوع کابل: نسوز فایبرگلاس یا سیلیکونی استاندارد نوع K
کلاس دقت: کلاس 1 یا کلاس 2
فشار کاری مجاز: وابسته به طراحی غلاف و نوع رزوه
ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر در صورت استفاده صحیح و رعایت اصول نصب، دقت و پایداری مناسبی در اندازهگیری ارائه میدهد.
تحلیل نقش کابل ۵ متری در انتقال سیگنال
در سیستمهای صنعتی، فاصله بین نقطه اندازهگیری و تابلو کنترل میتواند چند متر باشد. استفاده از کابل ۵ متری استاندارد در ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر باعث میشود سیگنال میلیولتی بدون نیاز به اتصال اضافی منتقل شود.
کاهش تعداد اتصالات واسط، احتمال بروز نویز یا افت سیگنال را کاهش میدهد. البته در مسیرهای طولانیتر یا محیطهای دارای نویز الکتریکی بالا، استفاده از کابل شیلددار توصیه میشود.
رعایت قطبیت صحیح در اتصال به کنترلر نیز اهمیت زیادی دارد تا خطای اندازهگیری ایجاد نشود.
کاربردهای صنعتی ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر
این مدل در خطوط لوله صنعتی برای پایش دمای سیالات استفاده میشود. در مخازن حرارتی و تجهیزات گرمایش صنعتی نیز کاربرد دارد.
در صنایع پلاستیک و اکستروژن، برای اندازهگیری دمای سیلندرها و قالبها از ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر استفاده میشود. همچنین در دستگاههای بستهبندی بزرگ که فاصله بین سنسور و تابلو زیاد است، این مدل گزینهای مناسب است.
نکات مهم در نصب و بهرهبرداری
در هنگام نصب باید رزوه ۱/۲ با گشتاور مناسب بسته شود و در صورت نیاز از نوار آببندی مناسب استفاده گردد. همچنین باید از خمکردن یا کشیدن بیش از حد کابل ۵ متری جلوگیری شود.
استفاده از کابل جبرانساز استاندارد نوع K در صورت نیاز به افزایش طول توصیه میشود. بازبینی دورهای سلامت کابل و محل اتصال نیز به افزایش طول عمر سنسور کمک میکند.
سوالات درباره ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر
1. آیا رزوه ۱/۲ برای فشارهای بالاتر مناسب است؟
بله، نسبت به رزوههای کوچکتر اتصال محکمتری ایجاد میکند و برای کاربردهای صنعتی قویتر مناسبتر است.
2. آیا کابل ۵ متر باعث افت دقت میشود؟
در صورت استفاده از کابل استاندارد نوع K، افت دقت قابل توجهی ایجاد نخواهد شد.
3. آیا امکان افزایش طول کابل وجود دارد؟
بله، با استفاده از کابل جبرانساز نوع K میتوان طول را افزایش داد.
4. این مدل برای چه صنایعی مناسب است؟
برای خطوط لوله، مخازن حرارتی و تجهیزات صنعتی با فاصله نصب بیشتر مناسب است.
5. چه عواملی بیشترین تأثیر را در عمر این سنسور دارند؟
نصب صحیح رزوه، جلوگیری از آسیب به کابل و رعایت محدوده دمای کاری در افزایش عمر ترموکوپل Type K رزوه ۱/۲ با کابل ۵ متر مؤثر است.
