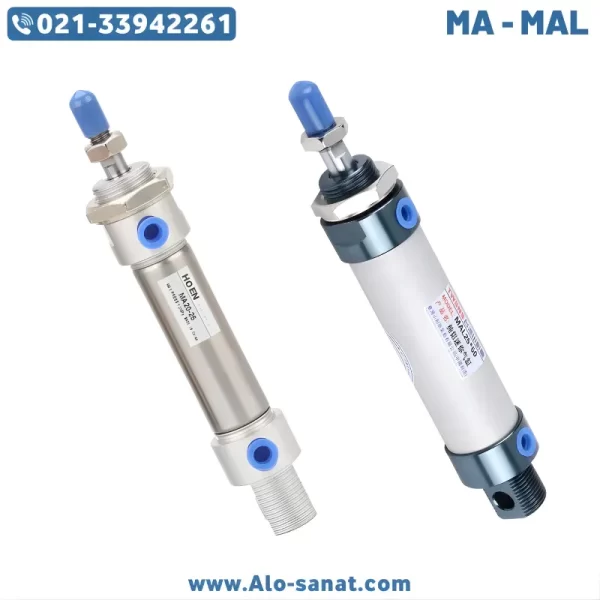

جک قلمی سایز 40*150 مدل MA MAL یک سیلندر پنوماتیک دقیق و قابل اتکا است که برای حرکت خطی ۱۵۰ میلیمتری در سیستمهای صنعتی طراحی شده است. این جک گرد که با بدنه آلومینیومی سبک و شفت استیل مقاوم ساخته شده، در خطوط اتوماسیون با تکرار حرکتی بالا عملکردی پایدار دارد. استفاده از این سیلندر در ماشینآلات بستهبندی، تجهیزات مونتاژ و دستگاههای انتقال قطعه بسیار رایج است. ساختار داخلی روان و طراحی استاندارد باعث شده جک قلمی 40150 مدل MA MAL انتخاب بسیاری از تکنسینها و مهندسان باشد.
معرفی جک قلمی سایز 40*150 مدل MA MAL
جک قلمی سایز 40150 مدل MA MAL یکی از مدلهای محبوب سری MA/MAL است که با طراحی باریک، سبک و مقاوم برای کاربردهای صنعتی با کورس متوسط رو به بلند طراحی شده است. این جک با قطر داخلی ۴۰ میلیمتر و کورس ۱۵۰ میلیمتر، توانایی ایجاد حرکت یکنواخت و کنترلشده را دارد و بهراحتی در دستگاههایی نصب میشود که فضای محدودی دارند یا نیازمند سیلندری کمحجم و دقیق هستند.
این جک قلمی توسط برندهای معتبری مانند ایرتک، CPC، شاکو، TAC، CBC، ACO، پنومارت و همچنین برندهای چینی تولید میشود. تفاوت برندها معمولاً در کیفیت سیلبندی، دقت ساخت و طول عمر محصول دیده میشود، اما فرم کلی، ابعاد و نحوه نصب در همه برندها مطابق استانداردهای مشترک است.
بدنه آلومینیومی این جک با فرآیند آنودایز تقویت شده تا مقاومت آن در برابر خوردگی و رطوبت افزایش یابد. شفت استیل سختکاریشده نیز در برابر سایش مقاوم است و در سیکلهای کاری طولانی دچار انحراف نمیشود. وجود سیلهای استاندارد PU یا NBR در این سیلندر باعث جلوگیری از نشت هوا و حفظ راندمان حرکتی میشود. این ویژگیها در کنار کورس ۱۵۰ میلیمتر، باعث شده جک قلمی 40150 مدل MA MAL برای استفاده در خطوط بستهبندی، ماشینآلات چاپ، فیکسچرها، جابهجایی قطعات و تجهیزات مونتاژ بسیار مناسب باشد.
مزایا استفاده از جک قلمی سایز 40*150 مدل MA MAL
این سیلندر دارای مزایای قابل توجهی است که استفاده از آن را در پروژههای صنعتی توجیهپذیر میکند. یکی از مهمترین مزایا، طراحی باریک و جمعوجور این مدل است که امکان نصب در فضاهای محدود را فراهم میکند. این موضوع در دستگاههایی که تراکم قطعات مکانیکی زیاد دارند، اهمیت بالایی دارد.
مزیت دوم، حرکت نرم و یکنواخت شفت است. سیستم سیلبندی دقیق و جنس مناسب بوش و پیستون باعث شده حرکت شفت در طول کورس ۱۵۰ میلیمتری بدون لرزش و با حداقل اصطکاک انجام شود. این ویژگی برای کاربردهای حساس که نیاز به موقعیتیابی دقیق دارند، بسیار حیاتی است.
مزیت سوم، مقاومت بالا در شرایط محیطی مختلف است. بدنه آلومینیومی آنودایز این جک در برابر رطوبت و خوردگی مقاوم است و شفت استیل سختکاریشده آن در برابر ضربه، حرارت و فشارهای مکانیکی مقاومت مناسبی دارد.
مزیت چهارم، مصرف بهینه هوای فشرده است. قطر ۴۰ میلیمتر این سیلندر باعث میشود که جک قلمی 40*150 مدل MA MAL نسبت به سیلندرهای بزرگتر، هوای کمتری مصرف کند و در نتیجه فشار کمتری روی کمپرسور وارد شود.
مزیت پنجم، تنوع پایه نصب و سازگاری بالا با تجهیزات مختلف است. این سیلندر امکان نصب با پایههای گوشوارهای، زیرگلویی، کفخواب یا مفصلی را دارد که به تکنسینها اجازه میدهد آن را در جهتهای مختلف افقی، عمودی یا زاویهدار نصب کنند.
جزئیات فنی جک قلمی سایز 40*150 مدل MA MAL
در بخش فنی، این جک قلمی ویژگیهای دقیقی دارد که برای انتخاب صحیح توسط تکنسینها ضروری است.
برند سازنده: ایرتک، CPC، شاکو، TAC، CBC، ACO، پنومارت و برندهای چینی
قطر داخلی سیلندر: ۴۰ میلیمتر
طول کورس: ۱۵۰ میلیمتر
بدنه: آلومینیوم آنودایز
درپوشها: فلزی تقویتشده یا آلومینیومی
شفت: استیل سختکاریشده، صیقلی و مقاوم در برابر سایش
نوع عملکرد: یکطرفه فنردار یا دوطرفه
سیلبندی: PU یا NBR
حداکثر فشار مجاز: ۱۰ بار
فشار کاری مناسب: ۶ تا ۸ بار
دمای کاری: ۵- تا ۷۰ درجه سانتیگراد
نوع رزوه شفت: استاندارد صنعتی
نوع یاتاقان: بوش پلیمری یا برنزی
سرعت حرکت: ۵۰ تا ۸۰۰ میلیمتر بر ثانیه
نوع هوای ورودی: هوای فشرده خشک
وجود ضربهگیر لاستیکی برای جلوگیری از برخورد شدید پیستون در انتهای کورس
این مشخصات نشان میدهد که جک قلمی سایز 40*150 مدل MA MAL برای کارهای دقیق، تکراری و نیازمند حرکت یکنواخت بسیار مناسب است.
ساختار داخلی و نحوه عملکرد جک قلمی
ساختار داخلی این سیلندر شامل بدنه آلومینیومی، پیستون، بوشها، شفت و مجموعهای از سیلها است. عملکرد جک بر اساس فشار هوای فشرده است. هوا از پورت ورودی وارد سیلندر شده و پیستون را در مسیر حرکت میدهد. این حرکت از طریق شفت به بخش بیرونی منتقل میشود تا عملیات مکانیکی مورد نظر اجرا گردد.
داخل بدنه سیلندر کاملاً صیقلی و استاندارد است تا حرکت پیستون بدون اصطکاک اضافی انجام شود. سیلبندی مناسب نیز از نشت هوا جلوگیری میکند و موجب افزایش راندمان حرکتی میشود.
در مدلهای دوطرفه، کنترل حرکت رفت و برگشت از طریق ورودی هوای دوطرفه انجام میشود. در مدلهای یکطرفه فنردار، فشار هوا پیستون را به جلو میراند و فنر، شفت را به موقعیت اولیه بازمیگرداند.
شفت سیلندر با عملیات حرارتی تقویت شده است تا در برابر فشار جانبی مقاومت داشته باشد. ضربهگیرهای انتهایی نیز باعث کاهش صدا و جلوگیری از ضربه ناگهانی میشوند که نقش مهمی در افزایش عمر مفید سیلندر دارند.
کاربردهای جک قلمی سایز 40*150 مدل MA MAL
این سیلندر در صنایع مختلفی مورد استفاده قرار میگیرد و یکی از مدلهای رایج در سیستمهای اتوماسیون است. موارد زیر مهمترین کاربردهای آن هستند:
ماشینآلات بستهبندی
سیستمهای مونتاژ قطعات
ماشینآلات چاپ
انتقال و جابهجایی قطعات سبک
ماشینهای CNC
تجهیزات تست و کنترل
سیستمهای فیکسچر و گیرههای صنعتی
دستگاههای نیمهاتوماتیک و خودکار
به دلیل کورس ۱۵۰ میلیمتری، این جک قلمی برای عملیاتهایی مناسب است که نیازمند حرکت متوسط تا بلند و قابل تکرار هستند.
نکات مهم هنگام خرید
در هنگام خرید جک قلمی 40*150 مدل MA MAL باید به نکات زیر توجه کرد:
نوع برند و کیفیت ساخت
پایداری سیلبندی
حداکثر فشار کاری سیستم
میزان بار وارد بر شفت
نوع نصب مورد نیاز و پایه سازگار
دمای کاری محیط
نوع عملکرد (یکطرفه یا دوطرفه)
دسترسی به قطعات یدکی
در پروژههایی که پیوستگی عملکرد اهمیت دارد، انتخاب برندهایی مانند ایرتک یا شاکو توصیه میشود.
نکات نصب و نگهداری
برای نصب صحیح و طول عمر بیشتر، رعایت موارد زیر ضروری است:
شفت باید کاملاً هممحور با مسیر حرکت باشد
هوای ورودی باید خشک و تمیز باشد
نشتی اتصالات بررسی و رفع شود
در محیطهای آلوده، استفاده از محافظ شفت مهم است
در صورت امکان از فیلتر روغنزن استفاده شود
سیلها و بوشها دورهای بررسی و سرویس شوند
رعایت این نکات مانع خرابیهای رایج و کاهش کارآیی خواهد شد.
خرابیهای رایج جک قلمی 40*150
مشکلات احتمالی این سیلندر شامل:
نشتی هوا
گیرکردن شفت
کاهش سرعت
سایش بوشها
خشخش پیستون
خرابی سیلها
افت نیرو
این موارد معمولاً با تعمیر یا تعویض قطعات مصرفی قابل رفع هستند.
قیمت جک قلمی سایز 40*150 مدل MA MAL
قیمت این جک به برند سازنده، کیفیت سیلبندی، کشور تولیدکننده، جنس شفت و سری محصول بستگی دارد. مدلهایی مانند ایرتک، CPC و شاکو قیمت بالاتری دارند اما از نظر دوام و دقت عملکرد بهتر عمل میکنند. برندهای چینی گزینه اقتصادیتر و مناسب کاربریهای عمومیتر هستند.
پرسش و پاسخ (FAQ)
1. آیا جک قلمی 40*150 برای سرعتهای بالا مناسب است؟
بله، این مدل امکان کار در سرعتهای بالا تا حدود ۸۰۰ میلیمتر بر ثانیه را دارد و عملکردی روان ارائه میدهد.
2. آیا این سیلندر برای بارهای سنگین مناسب است؟
این مدل برای بارهای سبک تا متوسط طراحی شده است. برای بارهای سنگین باید از سیلندرهای قطر بالاتر استفاده شود.
3. آیا جک قلمی 40*150 در محیط مرطوب قابل استفاده است؟
بله، اما باید از هوای خشک استفاده شود و در صورت امکان فیلتر رطوبتگیر نصب شود.
4. آیا میتوان این جک را عمودی نصب کرد؟
بله، جک قلمی 40*150 قابلیت نصب افقی، عمودی و زاویهدار را دارد، به شرط رعایت هممحوری.
5. تفاوت مدل MA با MAL چیست؟
تفاوت اصلی در شکل بدنه و طراحی هد است؛ MA بدنه ضخیمتر دارد و MAL سبکتر است، اما از نظر عملکرد مشابهاند.
