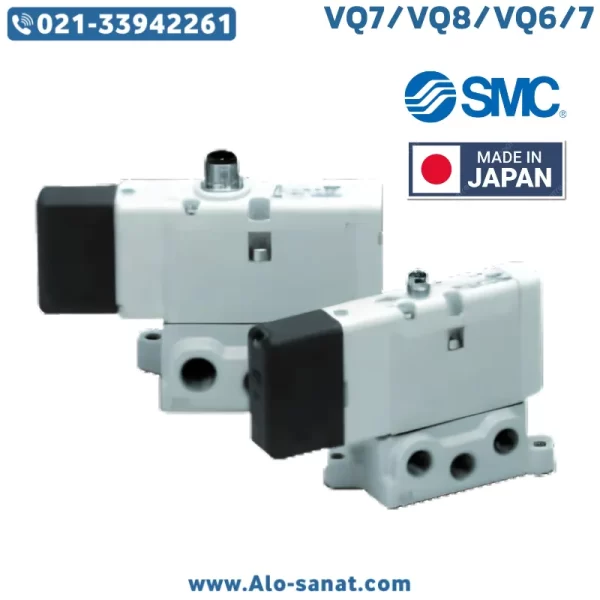

شیر برقی SMC سری VQ7 / VQ8 / VQ6/7 EVS1 ISO یکی از پیشرفتهترین محصولات پنوماتیکی طراحیشده برای کنترل دقیق و سریع جریان هوای فشرده در سیستمهای صنعتی است. این سری مطابق با استاندارد بینالمللی ISO طراحی شده و به دلیل تطابق بالا با شیرهای مشابه در بازار جهانی، بهراحتی قابل جایگزینی و نصب در سیستمهای مختلف میباشد. برند SMC بهعنوان پیشرو جهانی در تولید تجهیزات پنوماتیکی، با توسعه این سری توانسته عملکردی ترکیبی از سرعت بالا، دوام مکانیکی، و طراحی ماژولار را برای کاربردهای اتوماسیون و خطوط تولید فراهم کند.
در محیطهای صنعتی امروزی که دقت، سرعت پاسخدهی و قابلیت اطمینان از اهمیت بالایی برخوردارند، شیرهای برقی سری VQ6 و VQ7 شرکت SMC با طراحی استاندارد ISO 5599/1، عملکردی بینقص و پایدار ارائه میدهند. این شیرها مخصوص کنترل فشار و جهت جریان در سیستمهای هوای فشرده هستند و در رباتیک، خطوط مونتاژ، دستگاههای بستهبندی و ماشینآلات فرآیندی بهطور گسترده استفاده میشوند.
شیر برقی ایزو چیست و چگونه عمل میکند؟
شیر برقی ایزو (ISO Solenoid Valve) نوعی از شیرهای پنوماتیکی است که مطابق استانداردهای بینالمللی ISO طراحی میشود تا قابلیت تعویض، سازگاری و یکپارچگی در سیستمهای مختلف فراهم شود. در این استاندارد، ابعاد پورتها، محل نصب، و ویژگیهای عملکردی شیرها کاملاً تعریف شده است تا تکنسینها و طراحان بتوانند بدون تغییر در طراحی سیستم، شیرهای مختلف برندها را جایگزین یکدیگر کنند.
در شیر برقی ایزو SMC سری VQ7 / VQ8 / VQ6/7 EVS1، کنترل جریان هوای فشرده از طریق یک بوبین الکترومغناطیسی انجام میشود. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده پیستون را جابجا میکند و مسیر عبور جریان را باز یا بسته میکند. پس از قطع فرمان الکتریکی، فنر بازگرداننده پیستون را به وضعیت اولیه برمیگرداند و مسیر هوا قطع میشود.
این نوع عملکرد باعث کنترل سریع و دقیق فشار در خطوط پنوماتیکی میشود و نقش حیاتی در اتوماسیون صنعتی ایفا میکند.
معرفی شیر برقی SMC سری VQ7 / VQ8 / VQ6/7 EVS1 ISO
سری VQ7 و VQ8 از خانواده شیرهای برقی ایزو شرکت SMC هستند که مطابق استاندارد ISO 5599/1 طراحی شدهاند. این سری با تمرکز بر دوام بالا، سرعت پاسخدهی بسیار سریع (حدود ۵ تا ۱۰ میلیثانیه) و مصرف انرژی پایین، گزینهای ایدهآل برای سیستمهای اتوماسیون پیشرفته محسوب میشوند.
مدلهای مختلف این سری شامل VQ6، VQ7، VQ8 و EVS1 هستند که بسته به حجم جریان، سایز پورت، و نوع نصب انتخاب میشوند. طراحی بدنه بهصورت ماژولار و قابل اتصال به مانیفولد (Manifold Base) است، که نصب چند شیر در کنار هم را برای کنترل چند مدار بهطور همزمان ممکن میسازد.
این شیرها بهصورت ۳ پورت و ۵ پورت در دسترس هستند و در ولتاژهای مختلف مانند 12VDC، 24VDC و 220VAC عرضه میشوند. بوبینهای آنها دارای طراحی کممصرف و عایق حرارتی بالا هستند تا در کارکردهای طولانی دچار افت راندمان نشوند.
مزایای استفاده از شیر برقی SMC سری VQ7 / VQ8 / VQ6/7 EVS1 ISO
۱. طراحی مطابق با استاندارد ISO: نصب و جایگزینی آسان در سیستمهای بینالمللی و خطوط تولید.
۲. پاسخدهی سریع: زمان باز و بسته شدن کمتر از ۱۰ میلیثانیه برای کنترل دقیق.
۳. مصرف انرژی پایین: بوبینهای کممصرف با کنترل گرمای داخلی.
۴. دوام و طول عمر بالا: بیش از ۱۰۰ میلیون سیکل کاری بدون افت عملکرد.
۵. نشتی بسیار کم: استفاده از اورینگهای مقاوم NBR/FKM با دقت ساخت بالا.
۶. قابلیت نصب چندگانه: امکان نصب تکی، ماژولار یا روی مانیفولد.
۷. کارکرد پایدار در فشار بالا: مناسب برای سیستمهای پنوماتیکی صنعتی سنگین.
۸. سازگار با سیستمهای PLC و کنترل الکترونیکی: مناسب برای خطوط اتوماسیون مدرن.
ساختار داخلی و نحوه عملکرد
ساختار داخلی شیر برقی SMC سری VQ6/7 بر اساس طراحی پیستونی دو مرحلهای است. در حالت عادی مسیر بسته است و هوا از ورودی (P) عبور نمیکند. پس از اعمال جریان الکتریکی به بوبین، میدان مغناطیسی پیستون را جابجا کرده و مسیر عبور هوا از (P) به (A) باز میشود. مسیر تخلیه (R) نیز همزمان باز میگردد تا فشار اضافی از خروجی حذف شود.
طراحی سوپاپ داخلی از نوع پاپت (Poppet Valve) و آببندی بهصورت دینامیک است تا عملکرد نرم، سریع و بیصدا تضمین شود. در مدلهای بزرگتر مانند VQ8، مسیر عبور جریان با سطح مقطع وسیعتر طراحی شده تا دبی بالاتر بدون افت فشار تأمین گردد.
جزئیات فنی شیر برقی SMC سری VQ7 / VQ8 / VQ6/7 EVS1 ISO
برند: SMC (اسامسی)
مدلها: VQ6 / VQ7 / VQ8 / EVS1
نوع عملکرد: پیلوت کنترل برقی
تعداد پورت: ۳ یا ۵ پورت
نوع سیال: هوای فشرده خشک و تمیز
فشار کاری: 0.1 تا 1.0 مگاپاسکال
حداکثر فشار تست: 1.5 مگاپاسکال
دمای کاری: -10 تا +50 درجه سانتیگراد
زمان پاسخدهی: ۵ تا ۱۰ میلیثانیه
ولتاژ بوبین: 12VDC / 24VDC / 220VAC
جنس بدنه: آلومینیوم آنودایز و پلیآمید صنعتی
جنس آببندها: NBR / FKM
درجه حفاظت: IP65
نوع نصب: بر روی پایه ISO یا مانیفولد
عمر کاری: بیش از ۱۰۰ میلیون سیکل
وزن: ۳۰۰ تا ۹۰۰ گرم (بسته به مدل)
حداکثر دبی عبوری: تا ۳۵۰۰ لیتر در دقیقه
نوع کنترل: الکتریکی – پیلوتی
نحوه بازگشت: فنر بازگرداننده مکانیکی
دمای مجاز محیط: تا ۶۰ درجه سانتیگراد
کاربردهای صنعتی شیر SMC ISO
سیستمهای پنوماتیکی خودکار
خطوط مونتاژ و تولید خودروسازی
رباتیک و کنترل بازوهای اتوماتیک
دستگاههای تزریق پلاستیک و بستهبندی
کنترل فرآیند در صنایع دارویی و غذایی
ماشینآلات چاپ و پرکن اتوماتیک
تجهیزات CNC و خطوط تولید هوشمند
نکات مهم در نصب و استفاده
۱. جهت نصب شیر باید مطابق فلش روی بدنه رعایت شود.
۲. از فیلتر هوای فشرده برای جلوگیری از ورود ذرات و روغن به داخل شیر استفاده شود.
۳. در هنگام نصب، مسیر خروجی هوا (Exhaust) باید آزاد باشد.
۴. در محیطهای مرطوب از پوشش ضدآب یا تابلو محافظ استفاده گردد.
۵. برای طول عمر بیشتر، هر ۶ ماه یکبار وضعیت بوبین و فنر بازگرداننده بررسی شود.
۶. در صورت کاهش سرعت عملکرد، مسیرهای ورودی و خروجی از نظر گرفتگی بررسی شود.
تفاوت مدلهای VQ6، VQ7 و VQ8
VQ6: مدل جمعوجور با دبی متوسط برای کاربردهای عمومی.
VQ7: مدل پرقدرت با دبی بالا و قابلیت نصب چندگانه.
VQ8: مخصوص سیستمهای صنعتی بزرگ با فشار و حجم جریان زیاد.
مدل EVS1 نیز از همین خانواده بوده ولی با طراحی خاص برای سیستمهای ایزوله یا شرایط خاص مانند فشار متغیر یا کار در خطوط چندگانه عرضه میشود.
نکات ایمنی در کار با شیر برقی SMC
قبل از هرگونه تعمیر، سیستم را از برق و فشار جدا کنید.
هرگز از گازهای غیر از هوای فشرده در این شیر استفاده نکنید.
ولتاژ بوبین باید دقیقاً مطابق با مشخصات فنی باشد.
در محیطهای با گردوغبار بالا از مدلهای دارای IP بالا استفاده شود.
از نصب شیر در نزدیکی منابع حرارتی خودداری گردد.
نگهداری و سرویس
برای عملکرد پایدار و طول عمر بالا، سرویس دورهای شیر بسیار مهم است. روغنکاری داخل سیستم هوای فشرده باید با روغن مخصوص پنوماتیک انجام شود. همچنین بوبین در صورت داغ شدن بیش از حد باید تعویض گردد. در صورت مشاهده نشتی، اورینگها را با نمونه اصلی SMC جایگزین کنید.
جمعبندی
شیر برقی ایزو SMC سری VQ7 / VQ8 / VQ6/7 EVS1 یکی از حرفهایترین گزینهها برای کنترل دقیق جریان هوای فشرده در سیستمهای صنعتی است. این شیرها با استاندارد ISO طراحی شدهاند، بنابراین نصب آسان، عملکرد سریع، عمر طولانی و سازگاری بالا با سیستمهای مختلف را تضمین میکنند.
از صنایع خودروسازی گرفته تا خطوط تولید هوشمند، این سری از شیرهای SMC بهعنوان نمادی از کیفیت، دوام و نوآوری شناخته میشوند. انتخاب این مدل یعنی انتخاب ثبات، دقت و اطمینان در کنترل فرآیندهای صنعتی.
پرسش و پاسخ (FAQ)
۱. آیا شیر برقی SMC سری ISO با شیرهای برند دیگر قابل جایگزینی است؟
بله، چون طبق استاندارد ISO طراحی شده، با شیرهای همرده سایر برندها قابل جایگزینی است.
۲. آیا مدل VQ7 برای کار مداوم ۲۴ ساعته مناسب است؟
بله، طراحی بوبین و بدنه برای کار پیوسته با حداقل حرارت بهینهسازی شده است.
۳. در چه فشارهایی این شیر عملکرد بهینه دارد؟
بهترین عملکرد در محدوده فشار ۰٫۲ تا ۰٫۸ مگاپاسکال حاصل میشود.
۴. آیا شیرهای سری VQ قابلیت کنترل دستی دارند؟
بله، اکثر مدلها دارای دکمه تست دستی برای بررسی عملکرد بدون برق هستند.
۵. تفاوت اصلی بین مدل EVS1 و VQ7 چیست؟
EVS1 برای شرایط خاص مانند فشار متغیر یا مدارهای چندگانه طراحی شده است، در حالیکه VQ7 برای کاربردهای عمومی صنعتی استفاده میشود.
