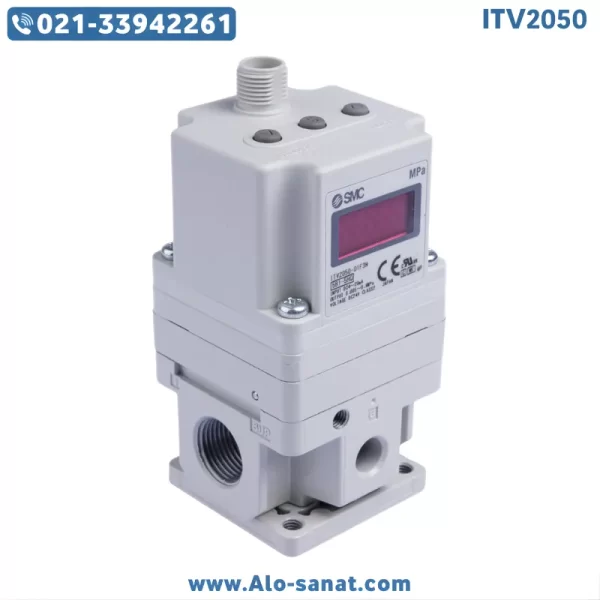

رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال

رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال یکی از پیشرفته‌ترین رگلاتورهای تولید شده توسط برند ژاپنی SMC است که برای کنترل دقیق فشار در سیستم‌های هوای فشرده طراحی شده است. این رگلاتور دیجیتال با بهره‌گیری از فناوری الکترونیکی مدرن، قادر است فشار خروجی را به‌صورت خطی و متناسب با سیگنال الکتریکی ورودی تنظیم کند. عملکرد سریع، پایداری بالا و دقت زیاد در کنترل فشار باعث شده است که رگلاتور دیجیتال SMC مدل ITV2050 به یکی از پرکاربردترین تجهیزات در صنایع خودکارسازی، خطوط تولید و تجهیزات تست تبدیل شود.

معرفی رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال

رگلاتور دیجیتال SMC مدل ITV2050 یک تنظیم‌کننده فشار الکترونیکی است که برای کنترل دقیق فشار هوای خروجی در سیستم‌های پنوماتیک استفاده می‌شود. این دستگاه با دریافت سیگنال الکتریکی (0 تا 10 ولت DC یا 4 تا 20 میلی‌آمپر)، فشار خروجی را به‌صورت متناسب تنظیم می‌کند. به همین دلیل، این رگلاتور از نوع “پروپرشنال” یا تناسبی نامیده می‌شود.

رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال در فرآیندهایی که نیاز به تنظیم دقیق نیرو، سرعت یا فشار دارند، مانند دستگاه‌های پرس، ربات‌های صنعتی، خطوط بسته‌بندی و تجهیزات اندازه‌گیری دقیق، عملکردی فوق‌العاده ارائه می‌دهد. این مدل از رگلاتور SMC به دلیل دقت بالا، پاسخ سریع (کمتر از 100 میلی‌ثانیه) و قابلیت مانیتورینگ دیجیتال فشار خروجی، یکی از محبوب‌ترین انتخاب‌ها در صنایع مختلف است.

از دیگر ویژگی‌های مهم رگلاتور دیجیتال SMC مدل ITV2050 می‌توان به نمایشگر دیجیتال با وضوح بالا، سیستم بازخورد داخلی برای تثبیت فشار، طراحی فشرده و مقاوم در برابر گردوغبار و رطوبت اشاره کرد. این مدل در چندین کد فرعی مختلف مانند ITV2050-21F2N2، ITV2050-31F3N، ITV2050-03N2CL و ITV2050-21F2Q عرضه می‌شود که هرکدام متناسب با محدوده فشار و نوع سیگنال خاصی طراحی شده‌اند.

مزایای استفاده از رگلاتور دیجیتال SMC مدل ITV2050

رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال نسبت به رگلاتورهای مکانیکی معمولی، دقت و پایداری بسیار بالاتری دارد. این تجهیز می‌تواند تغییرات فشار را در کسری از ثانیه تشخیص داده و اصلاح کند. برخی از مهم‌ترین مزایای این رگلاتور عبارتند از:

• کنترل بسیار دقیق فشار خروجی با خطای کمتر از ±0.5% مقدار تنظیمی

• پاسخ‌دهی سریع با زمان واکنش کمتر از 0.1 ثانیه

• نمایشگر دیجیتال LED برای نمایش مقدار واقعی فشار خروجی و وضعیت سیگنال ورودی

• قابلیت تنظیم خودکار و بازخورد داخلی (Feedback Loop) برای تثبیت فشار در شرایط متغیر

• سازگاری با کنترلرهای PLC و سیستم‌های اتوماسیون از طریق سیگنال‌های استاندارد صنعتی

• طراحی فشرده و سبک با قابلیت نصب آسان در فضاهای محدود

• کاهش هزینه‌های نگهداری و افزایش طول عمر سیستم پنوماتیک

جزئیات فنی رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال

در ادامه مشخصات فنی و پارامترهای عملکردی اصلی این رگلاتور آورده شده است:

• برند: SMC (اس‌ام‌سی)

• مدل اصلی: ITV2050

• زیرمدل‌ها: ITV2050-21F2N2، ITV2050-31F3N، ITV2050-03N2CL، ITV2050-21F2Q

• نوع عملکرد: رگلاتور الکترونیکی پروپرشنال (Electronic Proportional Regulator)

• محدوده فشار ورودی: 0 تا 1.0 مگاپاسکال (10 بار)

• محدوده فشار خروجی قابل تنظیم: 0 تا 0.9 مگاپاسکال (9 بار)

• دقت کنترل فشار: ±0.5% از مقدار تنظیم‌شده

• نوع سیگنال ورودی: 0 تا 10 ولت DC یا 4 تا 20 میلی‌آمپر (با تشخیص خودکار)

• نوع سیگنال خروجی بازخورد: 1 تا 5 ولت DC یا 4 تا 20 میلی‌آمپر

• منبع تغذیه: 24 ولت DC ±10%

• جریان مصرفی: حداکثر 0.12 آمپر

• زمان پاسخ: کمتر از 100 میلی‌ثانیه

• نمایشگر: LED سه رقمی برای نمایش فشار خروجی

• جنس بدنه: آلومینیوم آنودایز شده با مقاومت بالا در برابر خوردگی

• کلاس حفاظتی: IP65 (مقاوم در برابر گردوغبار و پاشش آب)

• وزن: حدود 270 گرم

• دمای کاری مجاز: 0 تا 50 درجه سانتی‌گراد

• نحوه نصب: پنلی، روی دیوار یا منیفولد

• کشور سازنده: ژاپن

عملکرد و ساختار رگلاتور پروپرشنال SMC مدل ITV2050

رگلاتور دیجیتال SMC مدل ITV2050 از سه بخش اصلی تشکیل شده است:

1. بخش ورودی سیگنال الکتریکی که ولتاژ یا جریان را از کنترلر دریافت می‌کند.

2. بخش کنترلی الکترونیکی که وظیفه پردازش سیگنال و تنظیم جریان هوای عبوری را دارد.

3. بخش سنسور فشار داخلی که به‌صورت بازخوردی فشار خروجی را اندازه‌گیری کرده و برای تصحیح به مدار کنترل ارسال می‌کند.

این سیستم به‌صورت یک حلقه بسته (Closed Loop) عمل می‌کند، به این معنا که رگلاتور دائما فشار خروجی را با مقدار هدف مقایسه کرده و در صورت اختلاف، بلافاصله جریان هوای عبوری را تنظیم می‌کند. نتیجه این عملکرد، فشار خروجی بسیار پایدار و دقیق است که حتی در صورت نوسان فشار ورودی یا تغییر بار سیستم، دچار افت یا افزایش ناگهانی نمی‌شود.

کاربردهای رگلاتور دیجیتال SMC مدل ITV2050

رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال در صنایع مختلفی مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی آن عبارتند از:

• سیستم‌های کنترل نیرو در خطوط تولید صنعتی

• کنترل فشار دقیق در جک‌های پنوماتیکی

• تنظیم فشار در فرآیندهای بسته‌بندی و پرکن

• ماشین‌آلات CNC و تجهیزات برش دقیق

• تجهیزات تست و کالیبراسیون فشار

• کنترل گشتاور در سیستم‌های اتوماسیون رباتیک

• خطوط مونتاژ الکترونیکی و نیمه‌رسانا

در تمامی این کاربردها، عملکرد سریع و دقت بالای رگلاتور دیجیتال SMC مدل ITV2050 موجب افزایش بهره‌وری، کاهش خطای فرآیند و افزایش طول عمر تجهیزات می‌شود.

طراحی و ساختار بدنه رگلاتور SMC مدل ITV2050 دیجیتال

بدنه این رگلاتور از آلومینیوم مقاوم ساخته شده و دارای پوشش آنودایز ضد خوردگی است. طراحی فشرده و وزن کم آن، امکان نصب در تابلوهای کنترل و محیط‌های محدود را فراهم می‌کند. بخش نمایشگر در قسمت جلویی دستگاه تعبیه شده تا کاربر بتواند مقدار واقعی فشار خروجی و وضعیت عملکرد را به‌راحتی مشاهده کند. همچنین دکمه‌های کنترلی روی بدنه اجازه می‌دهند کاربر محدوده فشار، نوع سیگنال و تنظیمات کالیبراسیون را تغییر دهد.

نحوه نصب و راه‌اندازی رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال

برای نصب صحیح رگلاتور دیجیتال SMC مدل ITV2050 رعایت نکات زیر ضروری است:

1. فشار ورودی هوا باید از فیلتر 5 میکرونی عبور کرده باشد تا از ورود ذرات به داخل رگلاتور جلوگیری شود.

2. منبع تغذیه 24VDC باید پایدار و بدون نویز باشد.

3. جهت جریان هوا (IN و OUT) مطابق با علائم روی بدنه تنظیم شود.

4. در زمان اتصال سیگنال ورودی، از قطبیت صحیح (مثبت و منفی) اطمینان حاصل کنید.

5. در صورت نیاز به بازخورد فشار خروجی، خروجی آنالوگ را به ورودی کنترلر متصل نمایید.

6. پس از نصب، دستگاه را روشن کرده و با استفاده از نمایشگر دیجیتال، مقدار فشار را کالیبره کنید.

نگهداری و سرویس رگلاتور دیجیتال SMC مدل ITV2050

رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال به دلیل طراحی الکترونیکی خود، نیاز به نگهداری زیادی ندارد. با این حال، رعایت نکات زیر موجب افزایش طول عمر و عملکرد پایدار آن خواهد شد:

• تمیز نگه‌داشتن مسیر هوای ورودی و تعویض دوره‌ای فیلتر هوا

• بررسی دوره‌ای اتصالات پنوماتیکی برای جلوگیری از نشتی

• اجتناب از قرار دادن دستگاه در معرض رطوبت یا حرارت بالا

• انجام کالیبراسیون فشار هر 12 ماه یک‌بار برای دقت بیشتر

• بررسی منبع تغذیه و سیگنال‌های کنترلی در صورت مشاهده نوسان فشار

مقایسه رگلاتور SMC مدل ITV2050 با سایر مدل‌ها

در مقایسه با مدل‌های مشابه مانند ITV2030 و ITV2010، مدل ITV2050 دارای دقت بالاتر، نمایشگر دیجیتال و قابلیت بازخورد خروجی است. همچنین نسبت به سری ITV3000 اندازه کوچکتری دارد و برای کاربردهای دقیق‌تر طراحی شده است. مدل‌های ITV2050-31F3N و ITV2050-21F2Q از پرکاربردترین نسخه‌ها هستند که با سیگنال‌های آنالوگ استاندارد سازگار بوده و قابلیت استفاده در محیط‌های صنعتی با کلاس حفاظتی IP65 را دارند.

جمع‌بندی

رگلاتور پروپرشنال SMC مدل ITV2050 دیجیتال ترکیبی از فناوری الکترونیکی پیشرفته و طراحی صنعتی دقیق است. این رگلاتور با دقت بالا، سرعت واکنش سریع و قابلیت ارتباط با سیستم‌های اتوماسیون، یکی از بهترین گزینه‌ها برای کنترل فشار در صنایع مدرن محسوب می‌شود. اگر به دنبال یک رگلاتور دیجیتال با کارایی بالا، دوام زیاد و قابلیت مانیتورینگ دقیق هستید، مدل ITV2050 SMC انتخابی مطمئن و اقتصادی است.

پرسش و پاسخ (FAQ)

سؤال ۱: تفاوت بین رگلاتور پروپرشنال SMC مدل ITV2050 و ITV2030 در چیست؟
پاسخ: مدل ITV2050 دارای دقت بالاتر، نمایشگر دیجیتال و بازخورد خروجی است، در حالی که ITV2030 بیشتر برای کاربردهای عمومی طراحی شده است.

سؤال ۲: آیا رگلاتور دیجیتال SMC مدل ITV2050 قابلیت نصب افقی و عمودی را دارد؟
پاسخ: بله، این مدل به دلیل طراحی فشرده و سیستم متعادل، قابل نصب در هر دو حالت افقی و عمودی است.

سؤال ۳: آیا این رگلاتور برای گازهای غیر از هوا هم مناسب است؟
پاسخ: به‌طور استاندارد برای هوای فشرده طراحی شده، اما با مشورت تولیدکننده می‌توان از آن برای برخی گازهای بی‌اثر نیز استفاده کرد.

سؤال ۴: محدوده دمای کاری ایمن برای رگلاتور دیجیتال SMC مدل ITV2050 چقدر است؟
پاسخ: محدوده دمای مجاز محیط بین 0 تا 50 درجه سانتی‌گراد است.

سؤال ۵: آیا رگلاتور پروپرشنال SMC مدل ITV2050 نیاز به کالیبراسیون دارد؟
پاسخ: بله، برای حفظ دقت عملکرد، توصیه می‌شود هر 6 تا 12 ماه یک‌بار عملیات کالیبراسیون انجام شود.
