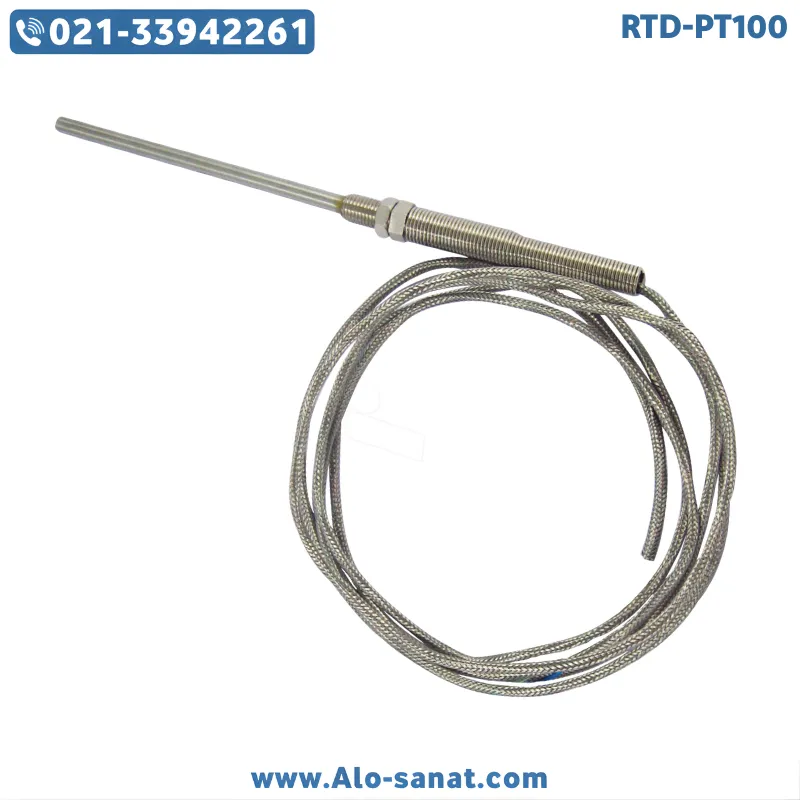

سنسور RTD-PT100 سیمی شیلدار رزوه M8 یک حسگر دمای مقاومتی صنعتی با طراحی رزوهای دقیق و کابل شیلددار است که برای اندازهگیری پایدار دما در محیطهای دارای نویز الکتریکی طراحی شده است. این مدل با بهرهگیری از المنت پلاتینیومی PT100 و اتصال فرآیندی رزوه M8، نصب سریع و مطمئن را در قالبها، بلوکهای حرارتی و تجهیزات صنعتی فراهم میکند. وجود کابل شیلددار در سنسور RTD-PT100 سیمی شیلدار رزوه M8 باعث کاهش اثر نویزهای الکترومغناطیسی شده و سیگنال دقیقتری را به سیستم کنترل منتقل میکند.
این سنسور انتخابی مناسب برای ماشینآلات صنعتی، تجهیزات تزریق پلاستیک، دستگاههای بستهبندی و سیستمهای دارای اینورتر یا موتورهای قدرت است که در آنها پایداری سیگنال اهمیت بالایی دارد.
معرفی سنسور RTD-PT100 سیمی شیلدار رزوه M8
سنسور RTD-PT100 سیمی شیلدار رزوه M8 بر اساس تغییر مقاومت الکتریکی عنصر پلاتین نسبت به دما کار میکند. در دمای صفر درجه سانتیگراد، مقاومت المنت برابر 100 اهم است و با افزایش دما، این مقدار بهصورت تقریباً خطی افزایش مییابد. این رفتار خطی موجب میشود پردازش سیگنال در PLC یا کنترلرهای صنعتی با دقت بالا انجام شود.
رزوه M8 در این مدل امکان نصب دقیق و محکم در سوراخهای رزوهخورده استاندارد را فراهم میکند. این سایز رزوه معمولاً در قالبهای صنعتی کوچک و قطعات حرارتی کاربرد دارد.
کابل شیلددار در سنسور RTD-PT100 سیمی شیلدار رزوه M8 دارای لایه محافظ فلزی یا فویلی است که نویزهای الکترومغناطیسی را جذب کرده و از تأثیر آنها بر سیگنال اندازهگیری جلوگیری میکند.
مزایا استفاده از سنسور RTD-PT100 سیمی شیلدار رزوه M8
یکی از مهمترین مزایای سنسور RTD-PT100 سیمی شیلدار رزوه M8 مقاومت بالا در برابر نویز الکتریکی است. این ویژگی در محیطهای صنعتی با تجهیزات قدرت، اینورتر و موتورهای بزرگ بسیار مهم است.
مزیت دیگر، نصب سریع و ایمن به کمک رزوه M8 است که اتصال مکانیکی پایدار و قابل اطمینانی ایجاد میکند.
المنت PT100 نیز دقت بالا، تکرارپذیری مناسب و رانش حرارتی کم را تضمین میکند.
سنسور RTD-PT100 سیمی شیلدار رزوه M8 معمولاً در بازه دمایی حدود 200- تا 500+ درجه سانتیگراد (بسته به طول غلاف و نوع کابل) قابل استفاده است.
جزئیات فنی سنسور RTD-PT100 سیمی شیلدار رزوه M8
نوع سنسور: RTD – PT100
نوع ساختار: سیمی رزوهای
سایز رزوه: M8
نوع کابل: شیلددار صنعتی
جنس غلاف: استنلس استیل مقاوم
نوع المنت: پلاتینیومی 100 اهم در 0°C
نوع اتصال الکتریکی: دو سیمه، سه سیمه یا چهار سیمه
محدوده دمای کاری: حدود 200- تا 500+ درجه سانتیگراد
نوع خروجی: سیگنال مقاومتی (اهم)
کلاس دقت: کلاس A یا کلاس B
برای کاربردهای دقیقتر، استفاده از اتصال سه سیمه یا چهار سیمه جهت جبران مقاومت کابل توصیه میشود.
تحلیل نقش شیلد در افزایش پایداری سیگنال
در محیطهای صنعتی که کابل سنسور در کنار کابلهای برق یا تجهیزات فرکانس بالا قرار دارد، نویز الکترومغناطیسی میتواند باعث نوسان در سیگنال شود. سنسور RTD-PT100 سیمی شیلدار رزوه M8 با استفاده از کابل شیلددار، این اثر را به حداقل میرساند.
اتصال صحیح شیلد به ارت در تابلو کنترل اهمیت زیادی دارد و باید فقط از یک سمت انجام شود تا از ایجاد حلقه زمین جلوگیری شود.
کاربردهای صنعتی سنسور RTD-PT100 سیمی شیلدار رزوه M8
این مدل در قالبهای تزریق پلاستیک برای اندازهگیری دقیق دمای ناحیه حرارتی استفاده میشود. در دستگاههای بستهبندی و ماشینآلات صنعتی دارای المنت حرارتی نیز کاربرد دارد.
در خطوط تولیدی که از اینورتر یا موتورهای بزرگ استفاده میشود، سنسور RTD-PT100 سیمی شیلدار رزوه M8 به دلیل مقاومت در برابر نویز گزینهای مناسب است.
همچنین در تجهیزات گرمایشی صنعتی و سیستمهای کنترل دما کاربرد گستردهای دارد.
نکات مهم در نصب و نگهداری
در هنگام نصب باید رزوه M8 با گشتاور مناسب بسته شود تا از آسیب به رزوه جلوگیری گردد. استفاده از واشر یا آببندی مناسب در صورت نیاز توصیه میشود.
شیلد کابل باید بهصورت صحیح به ارت متصل شود. کابلکشی باید از مسیرهای قدرت جدا باشد تا بهترین عملکرد حاصل شود.
بازرسی دورهای رزوه، غلاف و سلامت کابل میتواند عمر مفید سنسور RTD-PT100 سیمی شیلدار رزوه M8 را افزایش دهد.
سوالات درباره سنسور RTD-PT100 سیمی شیلدار رزوه M8
1. مزیت کابل شیلددار چیست؟
کاهش نویز الکترومغناطیسی و افزایش پایداری سیگنال اندازهگیری.
2. رزوه M8 در چه کاربردی رایج است؟
در قالبهای صنعتی کوچک و قطعات حرارتی با فضای محدود.
3. آیا این مدل برای محیطهای دارای اینورتر مناسب است؟
بله، به دلیل وجود شیلد عملکرد پایدارتری دارد.
4. اتصال چهار سیمه چه مزیتی دارد؟
بالاترین دقت را با حذف اثر مقاومت کابل فراهم میکند.
5. مهمترین مزیت این محصول چیست؟
نصب رزوهای مطمئن، مقاومت در برابر نویز و دقت پایدار از مهمترین مزایای سنسور RTD-PT100 سیمی شیلدار رزوه M8 محسوب میشود.
