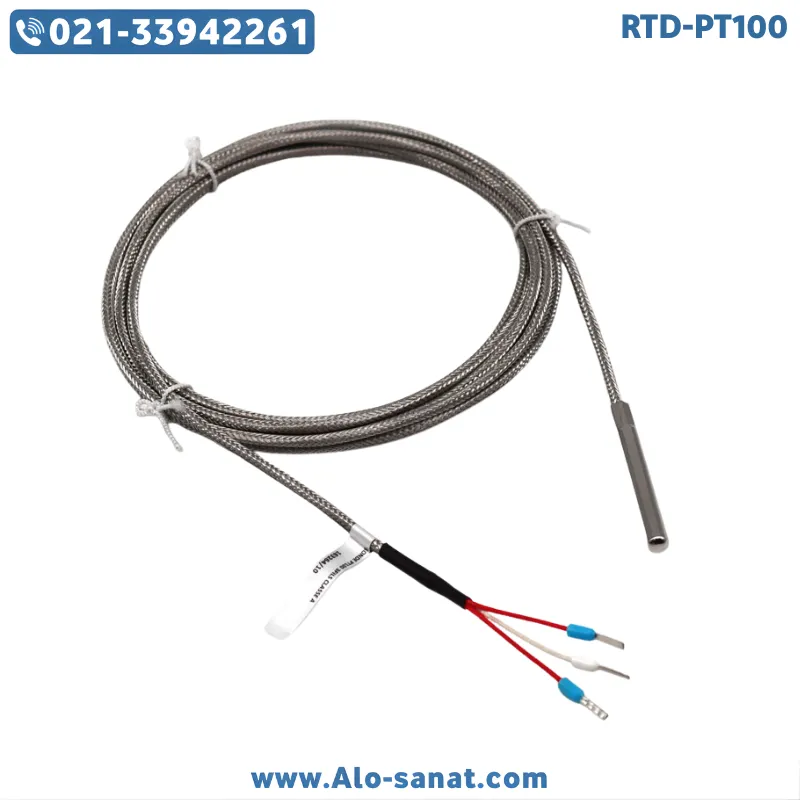

سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری یک حسگر دمای مقاومتی صنعتی با طراحی فشرده و کابل شیلددار است که برای اندازهگیری دقیق و پایدار دما در فضاهای محدود و محیطهای دارای نویز الکتریکی طراحی شده است. این مدل با بهرهگیری از المنت پلاتینیومی PT100 و غلاف ۵ سانتیمتری، پاسخ حرارتی سریع و دقت قابل اعتماد را در کاربردهای صنعتی فراهم میکند. سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری بهویژه در ماشینآلات تزریق پلاستیک، دستگاههای بستهبندی، قالبهای حرارتی و سیستمهای دارای اینورتر کاربرد گسترده دارد.
وجود کابل شیلددار در این سنسور باعث میشود سیگنال مقاومتی در برابر نویزهای الکترومغناطیسی مقاومتر باشد و دادههای اندازهگیری با ثبات بیشتری به سیستم کنترل منتقل شوند.
معرفی سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری
سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری بر اساس تغییر مقاومت الکتریکی عنصر پلاتین نسبت به دما عمل میکند. در دمای صفر درجه سانتیگراد، مقاومت المنت برابر با 100 اهم است و با افزایش دما، مقدار مقاومت بهصورت تقریباً خطی افزایش مییابد. این رفتار خطی باعث میشود تبدیل سیگنال به مقدار دمای واقعی با دقت بالا انجام شود.
طول غلاف ۵ سانتیمتری در این مدل برای کاربردهای کمعمق یا نصب در بلوکهای حرارتی کوچک مناسب است. جرم حرارتی پایینتر نسبت به مدلهای بلندتر، زمان پاسخ سریعتری ایجاد میکند.
کابل شیلددار در سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری دارای لایه محافظ فلزی یا فویلی است که تداخلهای الکترومغناطیسی محیط را کاهش میدهد.
مزایا استفاده از سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری
یکی از مهمترین مزایای سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری مقاومت در برابر نویز الکتریکی است. این ویژگی در محیطهای صنعتی دارای موتورهای قدرت، اینورتر و تجهیزات سوئیچینگ اهمیت ویژهای دارد.
مزیت دیگر، ابعاد فشرده و طول ۵ سانتیمتری غلاف است که نصب در فضاهای محدود را ساده میکند.
المنت PT100 نیز دقت بالا، تکرارپذیری مناسب و رانش حرارتی کم را در طول زمان تضمین میکند.
سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری معمولاً در بازه دمایی حدود 200- تا 500+ درجه سانتیگراد (بسته به متریال غلاف و نوع کابل) قابل استفاده است.
جزئیات فنی سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری
نوع سنسور: RTD – PT100
نوع ساختار: سیمی شیلددار
طول غلاف: ۵ سانتیمتر (50 میلیمتر)
جنس غلاف: استنلس استیل مقاوم
نوع کابل: شیلددار صنعتی
نوع المنت: پلاتینیومی 100 اهم در 0°C
نوع اتصال الکتریکی: دو سیمه، سه سیمه یا چهار سیمه
نوع خروجی: سیگنال مقاومتی (اهم)
محدوده دمای کاری: حدود 200- تا 500+ درجه سانتیگراد
کلاس دقت: کلاس A یا کلاس B
برای دستیابی به دقت بالاتر، استفاده از اتصال سه سیمه یا چهار سیمه توصیه میشود.
تحلیل اهمیت شیلد در محیطهای صنعتی
در بسیاری از خطوط تولید صنعتی، کابلهای سنسور در مجاورت کابلهای برق قرار میگیرند. این موضوع میتواند باعث القای نویز و نوسان در سیگنال شود. سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری با استفاده از شیلد محافظ، این اثر را کاهش میدهد.
اتصال صحیح شیلد به ارت، فقط از یک سمت، اهمیت زیادی دارد و عملکرد پایدار سنسور را تضمین میکند.
کاربردهای صنعتی سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری
این مدل در قالبهای صنعتی کوچک برای کنترل دقیق دما استفاده میشود. در دستگاههای بستهبندی و تجهیزات گرمایشی نیز کاربرد دارد.
در ماشینآلات دارای اینورتر یا موتورهای بزرگ، سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری به دلیل مقاومت در برابر نویز گزینهای مناسب است.
همچنین در سیستمهای کنترل دمای صنعتی و تجهیزات آزمایشگاهی کاربرد دارد.
نکات مهم در نصب و نگهداری
در هنگام نصب باید غلاف بهطور کامل در محل مورد نظر قرار گیرد تا انتقال حرارت مناسب انجام شود.
کابل شیلددار باید بهصورت صحیح ارت شود و از عبور در کنار کابلهای قدرت خودداری گردد.
بازرسی دورهای سلامت کابل و غلاف میتواند عمر مفید سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری را افزایش دهد.
سوالات درباره سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری
1. مزیت کابل شیلددار چیست؟
کاهش نویز الکترومغناطیسی و افزایش پایداری سیگنال اندازهگیری.
2. طول ۵ سانتیمتری برای چه کاربردی مناسب است؟
برای قالبها و نقاط کمعمق با نیاز به پاسخ سریع.
3. آیا این مدل برای محیطهای صنعتی پرنویز مناسب است؟
بله، به دلیل وجود شیلد عملکرد پایدارتری دارد.
4. اتصال چهار سیمه چه مزیتی دارد؟
بالاترین دقت را با حذف اثر مقاومت کابل فراهم میکند.
5. مهمترین مزیت این محصول چیست؟
پاسخ حرارتی سریع، نصب آسان در فضاهای محدود و مقاومت در برابر نویز از مهمترین مزایای سنسور RTD-PT100 سیمی شیلدار ۵ سانتیمتری محسوب میشود.
