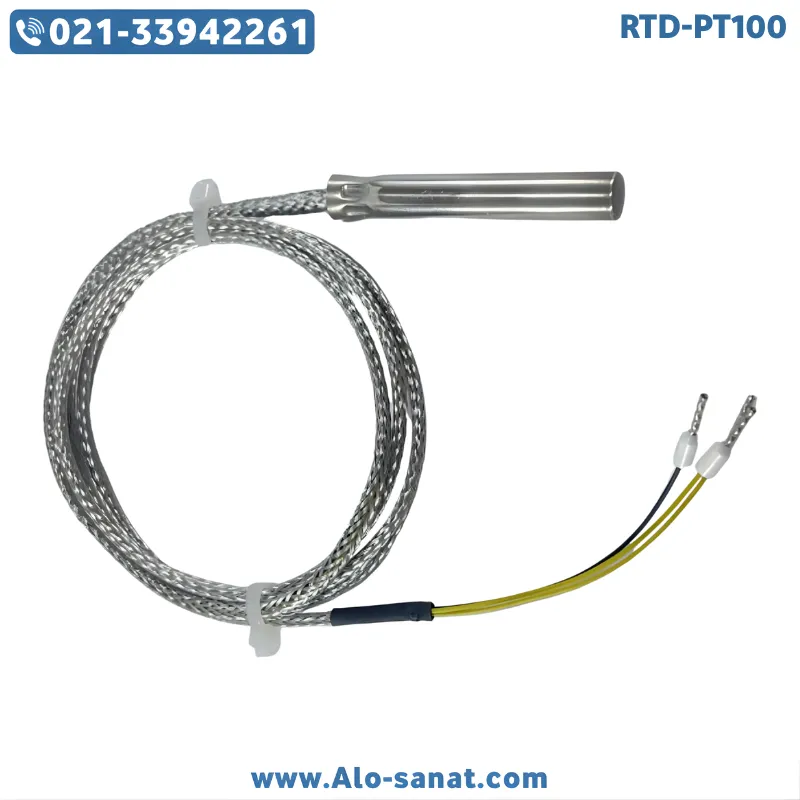

سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر

سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر یک حسگر دمای دقیق و جمع‌وجور است که برای اندازه‌گیری دمای موضعی با پایداری مکانیکی بالا طراحی شده است.
این سنسور RTD-PT100 با طول کوتاه ۵ سانتیمتری، کابل شیلدار و حذف مکانیزم فنر، گزینه‌ای مناسب برای کاربردهایی است که ثبات موقعیت سنسور و کاهش نویز الکتریکی اهمیت بیشتری نسبت به انعطاف مکانیکی دارند.
ساختار ساده و کنترل‌شده این مدل باعث می‌شود در نصب‌های دقیق و شرایط صنعتی خاص، داده‌های دمایی قابل اعتماد و تکرارپذیر ارائه شود.

معرفی سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر

سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر یک سنسور دمای مقاومتی مبتنی بر عنصر پلاتینی PT100 است که تغییرات دما را به تغییر مقاومت الکتریکی خطی و پایدار تبدیل می‌کند.
در این سنسور RTD-PT100، مقدار مقاومت در دمای صفر درجه سانتی‌گراد برابر با ۱۰۰ اهم است و همین رفتار استاندارد، امکان اندازه‌گیری دقیق و قابل تحلیل دما را فراهم می‌سازد.

طول کوتاه ۵ سانتیمتری این سنسور RTD-PT100 باعث کاهش جرم حرارتی شده و پاسخ دمایی سریع‌تری نسبت به مدل‌های بلندتر ارائه می‌دهد.

اهمیت کابل شیلدار در سنسور RTD-PT100 سیمی

کابل شیلدار یکی از مهم‌ترین اجزای سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر است، به‌ویژه در محیط‌هایی که نویز الکترومغناطیسی وجود دارد.
در بسیاری از تجهیزات صنعتی، حضور اینورترها، موتورها و کابل‌های قدرت می‌تواند باعث القای نویز روی سیگنال سنسور شود.

شیلد در این سنسور RTD-PT100:

• نویز الکتریکی القایی را کاهش می‌دهد

• پایداری سیگنال دما را افزایش می‌دهد

• از نوسان یا پرش عددی جلوگیری می‌کند

• دقت واقعی اندازه‌گیری را حفظ می‌نماید

به همین دلیل، این سنسور RTD-PT100 برای اتصال به PLC و کنترلرهای حساس گزینه‌ای مطمئن است.

تحلیل مهندسی حذف فنر در سنسور RTD-PT100

حذف فنر در سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر یک تصمیم مهندسی آگاهانه است، نه یک کاهش قابلیت.
در برخی کاربردها، وجود فنر می‌تواند باعث ناپایداری مکانیکی، تغییر موقعیت سنسور یا ایجاد ارتعاش ناخواسته شود.

مزایای طراحی بدون فنر در این سنسور RTD-PT100:

• تثبیت دقیق موقعیت اندازه‌گیری

• حذف نوسانات مکانیکی در تماس با سطح

• افزایش تکرارپذیری اندازه‌گیری

• مناسب کاربردهای دقیق و موضعی

در سیستم‌هایی که سنسور باید کاملاً ثابت بماند، این طراحی برتری محسوب می‌شود.

نقش طول ۵ سانتیمتری در عملکرد سنسور RTD-PT100

طول ۵ سانتیمتری در سنسور RTD-PT100 سیمی شیلدار بدون فنر برای اندازه‌گیری دمای موضعی و نزدیک به سطح بسیار مناسب است.
این طول کوتاه باعث می‌شود:

• پاسخ حرارتی سریع‌تر ثبت شود

• تأخیر ناشی از جرم حرارتی کاهش یابد

• اختلاف دمای سطح و نقطه اندازه‌گیری کمتر شود

به همین دلیل، این سنسور RTD-PT100 در کاربردهای کنترل سریع دما عملکرد مطلوبی دارد.

پایداری سیگنال در سنسور RTD-PT100 شیلدار بدون فنر

ترکیب کابل شیلدار و حذف فنر در سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر باعث می‌شود هم پایداری الکتریکی و هم پایداری مکانیکی به‌طور هم‌زمان تأمین شود.
در مقایسه با مدل‌های فنردار، این سنسور RTD-PT100 تغییرات ناخواسته کمتری در موقعیت تماس با سطح دارد.

این ویژگی برای کاربردهایی که:

• کنترل دما حساس است

• نوسان عددی غیرقابل قبول می‌باشد

• داده تکرارپذیر اهمیت دارد

کاملاً حیاتی است.

کاربردهای سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر

سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر در کاربردهای دقیق و صنعتی زیر استفاده می‌شود:

• تجهیزات ابزار دقیق

• ماشین‌آلات صنعتی فشرده

• اندازه‌گیری دمای سطحی یا موضعی

• سیستم‌های کنترلی با نویز بالا

• تجهیزات تست و کالیبراسیون

در این کاربردها، شیلدار بودن و حذف فنر دو عامل اصلی انتخاب این سنسور RTD-PT100 هستند.

مشخصات فنی سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر

• نوع سنسور: RTD PT100

• ساختار: سیمی

• طول پروب مؤثر: ۵ سانتیمتر

• نوع کابل: شیلدار

• مکانیزم فنر: ندارد

• عنصر حسگر: پلاتین (Platinum)

• مقاومت در دمای 0°C: 100 اهم

• نوع خروجی: مقاومتی (RTD)

• کاربرد: اندازه‌گیری دقیق دما با پایداری مکانیکی بالا

نکات مهم نصب سنسور RTD-PT100 سیمی شیلدار بدون فنر

برای دستیابی به بهترین عملکرد از سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر رعایت موارد زیر ضروری است:

• سنسور باید در تماس حرارتی کامل با سطح یا محیط قرار گیرد

• شیلد کابل فقط از یک سمت زمین شود

• از اعمال فشار یا خمش ناخواسته به کابل جلوگیری شود

• سنسور در برابر لرزش‌های شدید محافظت گردد

تفاوت این سنسور RTD-PT100 با مدل‌های فنردار

در مقایسه با مدل‌های فنردار، سنسور RTD-PT100 بدون فنر:

• ثبات مکانیکی بالاتری دارد

• برای اندازه‌گیری‌های دقیق مناسب‌تر است

• واکنش یکنواخت‌تری نسبت به تغییرات دما ارائه می‌دهد

در مقابل، مدل‌های فنردار برای نصب‌های متحرک یا دارای لقی مکانیکی مناسب‌تر هستند.

پرسش‌های متداول تخصصی درباره سنسور RTD-PT100 سیمی شیلدار ۵سانتیمتری بدون فنر

در چه کاربردهایی حذف فنر مزیت محسوب می‌شود؟
در اندازه‌گیری‌های دقیق که موقعیت سنسور باید کاملاً ثابت بماند.

آیا کابل شیلدار واقعاً روی دقت تأثیر دارد؟
بله، در محیط‌های نویزی پایداری سیگنال را به‌طور محسوسی افزایش می‌دهد.

این سنسور برای PLC مناسب است؟
بله، خروجی PT100 آن مستقیماً به ماژول RTD متصل می‌شود.

طول ۵ سانت برای چه نوع اندازه‌گیری مناسب است؟
برای اندازه‌گیری دمای موضعی، سطحی و پاسخ سریع.

این سنسور برای چه کاربردی توصیه نمی‌شود؟
برای نصب‌های متحرک یا محیط‌هایی که نیاز به مکانیزم فنری دارند.
