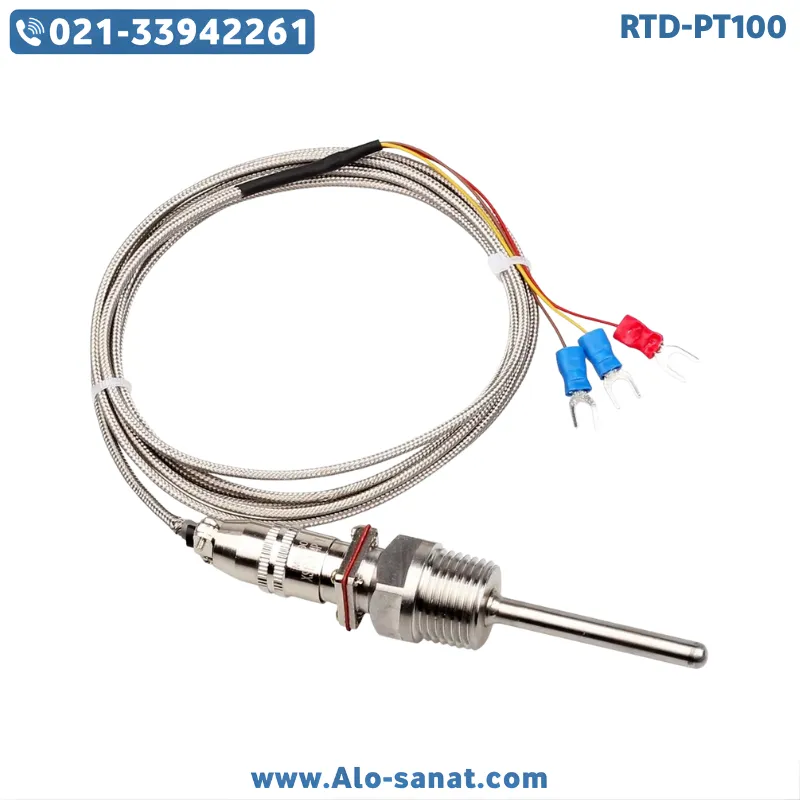

سنسور RTD-PT100 سیم شیلد و تفلون بدون رزوه قطر غلاف ۵ میلیمتر طول ۵ سانتیمتر برای شرایطی طراحی شده که نویز الکتریکی، تماس شیمیایی ملایم و محدودیت فضای نصب همزمان وجود دارند.
این سنسور RTD-PT100 نه برای نفوذ عمیق و نه برای نصب دائمی تحت فشار، بلکه برای اندازهگیری دقیق و پایدار دمای موضعی در محیطهای حساس به کار میرود.
ترکیب روکش تفلون، کابل شیلدار و طول کوتاه، این مدل را به ابزاری کنترلپذیر و قابل اعتماد در کاربردهای خاص تبدیل میکند.
منطق انتخاب تفلون در سنسور RTD-PT100 کوتاهطول
در سنسور RTD-PT100 سیم شیلد و تفلون بدون رزوه، تفلون بهعنوان یک لایه محافظ شیمیایی و الکتریکی انتخاب شده است، نه بهعنوان عنصر تحمل دمای بسیار بالا.
تفلون در این ساختار باعث میشود سنسور در تماس با رطوبت، بخار، روغنها یا مواد نیمهخورنده دچار افت عایقی یا آلودگی سطحی نشود.
این ویژگی برای شرایطی مفید است که:
محیط کاملاً خشک نیست
تماس شیمیایی شدید وجود ندارد اما محتمل است
تمیزی و پایداری سیگنال اهمیت دارد
در چنین سناریوهایی، تفلون عملکرد یکنواختتری نسبت به PVC ارائه میدهد.
نقش کابل شیلدار در سنسور RTD-PT100 بدون رزوه
در این سنسور RTD-PT100، شیلد کابل نقش کلیدی در کنترل نویز محیطی دارد.
در نصبهای بدون رزوه، معمولاً سنسور بهصورت آزاد یا نیمهثابت استفاده میشود و مسیر کابلکشی ممکن است از کنار تجهیزات الکتریکی عبور کند.
وجود شیلد:
اثر القای الکترومغناطیسی را کاهش میدهد
از نوسان عددی در خواندن دما جلوگیری میکند
امکان استفاده در کنار اینورتر یا موتور را فراهم میکند
به همین دلیل، این مدل بیشتر برای محیطهای ابزار دقیق یا تابلوهای تست استفاده میشود تا فرآیندهای خشن.
تأثیر قطر غلاف ۵ میلیمتر بر رفتار مکانیکی سنسور RTD-PT100
قطر غلاف ۵ میلیمتر در این سنسور RTD-PT100 تعادلی بین پاسخ حرارتی سریع و استحکام مکانیکی پایه ایجاد میکند.
در طول ۵ سانتیمتر، این قطر از خمشدگی ناخواسته جلوگیری میکند، بدون آنکه جرم حرارتی بیشازحد ایجاد شود.
این انتخاب باعث میشود:
تماس حرارتی پایدار باقی بماند
لرزشهای خفیف باعث خطا نشوند
سنسور همچنان برای اندازهگیری سریع مناسب باشد
قطر کمتر میتوانست باعث ناپایداری شود و قطر بیشتر پاسخ دما را کند میکرد.
چرا این سنسور RTD-PT100 بدون رزوه طراحی شده است
حذف رزوه در سنسور RTD-PT100 سیم شیلد و تفلون بدون رزوه یک تصمیم عملکردی است، نه اقتصادی.
در بسیاری از کاربردهای کوتاهمدت یا آزمایشی، رزوه باعث محدودیت در جانمایی و افزایش زمان نصب میشود.
این سنسور RTD-PT100 معمولاً در شرایط زیر استفاده میشود:
قرارگیری مستقیم روی سطح یا داخل محفظه
استفاده در فیکسچرهای تست
نصب موقت با بست یا نگهدارنده
کاربردهایی که نیاز به جابهجایی دارند
در این موارد، نبود رزوه یک مزیت عملی محسوب میشود.
رفتار حرارتی سنسور RTD-PT100 طول ۵ سانتیمتر
به دلیل طول کوتاه، این سنسور RTD-PT100 واکنش سریعی به تغییرات دما نشان میدهد.
این ویژگی برای رصد نوسانات یا بررسی پاسخ سیستم مناسب است، اما برای فرآیندهای بسیار پایدار میتواند داده پرنوسان تولید کند.
این مدل بیشتر مناسب است برای:
تست عملکرد حرارتی
پایش دمای نقطهای
بررسی گرادیان دما در سطح
عیبیابی تجهیزات
نه برای اندازهگیری میانگین دمای یک حجم بزرگ.
مشخصات فنی کاربردی سنسور RTD-PT100 سیم شیلد و تفلون بدون رزوه قطر ۵ میلیمتر طول ۵ سانت
نوع سنسور: RTD PT100
طول غلاف: ۵ سانتیمتر
قطر غلاف: ۵ میلیمتر
روکش: تفلون
کابل: شیلدار
نوع نصب: بدون رزوه
خروجی: مقاومتی
کاربرد اصلی: اندازهگیری دقیق دمای موضعی در محیطهای نویزی یا نیمهخورنده
محدودیتهای واقعی این سنسور RTD-PT100
این سنسور RTD-PT100 برای شرایط خاص طراحی شده و استفاده نادرست میتواند باعث برداشت اشتباه از دما شود.
در این شرایط توصیه نمیشود:
نصب دائمی تحت فشار
فرآیندهای دمای بسیار بالا
محیطهای با ضربه یا لرزش شدید
اندازهگیری دمای هسته مخازن بزرگ
پرسشهای متداول تخصصی درباره سنسور RTD-PT100 سیم شیلد و تفلون بدون رزوه قطر ۵ میلیمتر طول ۵ سانتیمتر
چرا در این مدل تفلون بهجای فلز استفاده شده است؟
برای افزایش مقاومت شیمیایی و حفظ عایق الکتریکی در محیطهای حساس.
آیا شیلد کابل همیشه باید زمین شود؟
بله، اما فقط از یک سمت تا از ایجاد حلقه زمین جلوگیری شود.
این سنسور برای کنترل دما مناسب است یا فقط مانیتورینگ؟
بیشتر برای مانیتورینگ و تست مناسب است، نه کنترل حجمی پایدار.
قطر ۵ میلیمتر چه مزیتی نسبت به قطرهای نازکتر دارد؟
پایداری مکانیکی بیشتر بدون قربانی کردن سرعت پاسخ.
بزرگترین خطای استفاده از این مدل چیست؟
بهکارگیری آن در فرآیندی که نیاز به تثبیت مکانیکی دائمی دارد.
