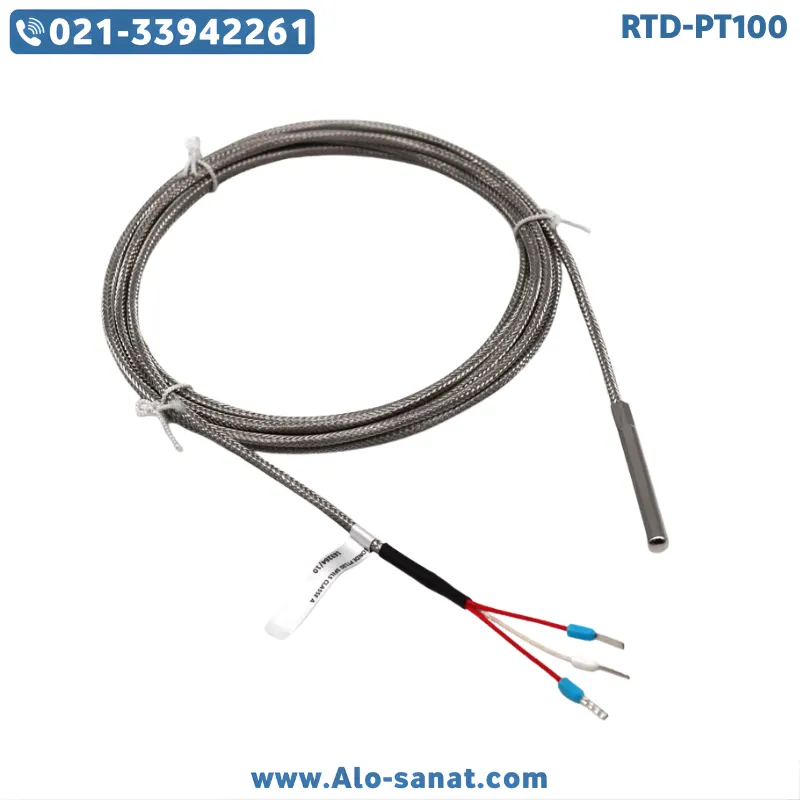

سنسور دما RTD-PT100 شیلدار ۲۰ سانت یک حسگر دمای مقاومتی صنعتی با طول غلاف ۲۰ سانتیمتر و کابل شیلددار است که برای اندازهگیری دقیق و پایدار دما در عمق متوسط تا نسبتاً زیاد طراحی شده است. این مدل با بهرهگیری از المنت پلاتینیومی PT100 و ساختار مقاوم در برابر نویز الکترومغناطیسی، گزینهای مناسب برای محیطهای صنعتی پرنویز و خطوط فرآیندی طولانی محسوب میشود. سنسور دما RTD-PT100 شیلدار ۲۰ سانت بهویژه در صنایع پتروشیمی، تأسیسات حرارتی، مخازن صنعتی و ماشینآلات تولیدی کاربرد گسترده دارد.
وجود شیلد در کابل این سنسور باعث میشود سیگنال مقاومتی با حداقل اختلال به سیستم کنترل منتقل شود و دقت اندازهگیری در محیطهای دارای اینورتر یا تجهیزات قدرت حفظ گردد.
معرفی سنسور دما RTD-PT100 شیلدار ۲۰ سانت
سنسور دما RTD-PT100 شیلدار ۲۰ سانت بر اساس تغییر مقاومت الکتریکی عنصر پلاتین نسبت به دما کار میکند. در دمای صفر درجه سانتیگراد، مقاومت المنت برابر با 100 اهم است و با افزایش دما، این مقدار بهصورت تقریباً خطی افزایش مییابد. این رفتار خطی موجب میشود سیستمهای کنترلی صنعتی بتوانند مقدار دمای واقعی را با دقت بالا محاسبه کنند.
طول غلاف ۲۰ سانتیمتری در سنسور دما RTD-PT100 شیلدار ۲۰ سانت باعث میشود المنت در عمق مناسب فرآیند قرار گیرد و از تأثیر دمای سطحی یا محیط اطراف کمتر متأثر شود. این ویژگی در مخازن یا خطوط با قطر بالا اهمیت زیادی دارد.
کابل شیلددار نیز با جذب و دفع نویزهای الکترومغناطیسی، پایداری سیگنال را افزایش میدهد.
مزایا استفاده از سنسور دما RTD-PT100 شیلدار ۲۰ سانت
یکی از مهمترین مزایای سنسور دما RTD-PT100 شیلدار ۲۰ سانت اندازهگیری دقیق در عمق بیشتر نسبت به مدلهای کوتاهتر است. این موضوع باعث افزایش صحت قرائت دمای سیال یا محیط داخلی میشود.
مزیت دیگر، مقاومت بالا در برابر نویز الکتریکی به دلیل استفاده از کابل شیلددار است. این ویژگی در محیطهای صنعتی با موتورهای بزرگ و سیستمهای سوئیچینگ اهمیت ویژهای دارد.
المنت PT100 نیز دقت بالا، رانش حرارتی کم و تکرارپذیری مناسب را تضمین میکند.
سنسور دما RTD-PT100 شیلدار ۲۰ سانت معمولاً در بازه دمایی حدود 200- تا 600+ درجه سانتیگراد (بسته به متریال غلاف و نوع کابل) قابل استفاده است.
جزئیات فنی سنسور دما RTD-PT100 شیلدار ۲۰ سانت
نوع سنسور: RTD – PT100
نوع ساختار: سیمی شیلددار
طول غلاف: ۲۰ سانتیمتر (200 میلیمتر)
جنس غلاف: استنلس استیل مقاوم به حرارت
نوع کابل: شیلددار صنعتی
نوع المنت: پلاتینیومی 100 اهم در 0°C
نوع اتصال الکتریکی: دو سیمه، سه سیمه یا چهار سیمه
نوع خروجی: سیگنال مقاومتی (اهم)
محدوده دمای کاری: حدود 200- تا 600+ درجه سانتیگراد
کلاس دقت: کلاس A یا کلاس B
برای کاربردهای دقیق صنعتی، استفاده از اتصال سه سیمه یا چهار سیمه جهت کاهش اثر مقاومت کابل توصیه میشود.
تحلیل اهمیت طول ۲۰ سانتیمتری در اندازهگیری صنعتی
در مخازن و خطوط فرآیندی با قطر بالا، سنسورهای کوتاه ممکن است تحت تأثیر دمای بدنه یا محیط اطراف قرار گیرند. سنسور دما RTD-PT100 شیلدار ۲۰ سانت با طول بیشتر، المنت را در مرکز جریان یا نقطه مؤثر فرآیند قرار میدهد.
این ویژگی باعث افزایش دقت و کاهش خطای ناشی از گرادیان دمایی سطحی میشود.
کاربردهای صنعتی سنسور دما RTD-PT100 شیلدار ۲۰ سانت
این مدل در صنایع پتروشیمی برای اندازهگیری دمای مخازن و خطوط انتقال استفاده میشود. در تأسیسات گرمایشی صنعتی و بویلرها نیز کاربرد دارد.
در خطوط تولیدی که تجهیزات قدرت و اینورتر وجود دارد، سنسور دما RTD-PT100 شیلدار ۲۰ سانت به دلیل مقاومت در برابر نویز گزینهای مناسب است.
همچنین در صنایع غذایی و شیمیایی برای فرآیندهای با عمق متوسط تا زیاد استفاده میشود.
نکات مهم در نصب و نگهداری
در هنگام نصب باید اطمینان حاصل شود که غلاف ۲۰ سانتیمتری بهطور کامل در ناحیه مؤثر فرآیند قرار گیرد.
کابل شیلددار باید از یک سمت به ارت متصل شود تا از ایجاد حلقه زمین جلوگیری گردد.
بازرسی دورهای سلامت غلاف و کابل میتواند عمر مفید سنسور دما RTD-PT100 شیلدار ۲۰ سانت را افزایش دهد.
سوالات درباره سنسور دما RTD-PT100 شیلدار ۲۰ سانت
1. چرا طول ۲۰ سانتیمتری اهمیت دارد؟
برای قرارگیری المنت در عمق مناسب و کاهش خطای اندازهگیری سطحی.
2. مزیت کابل شیلددار چیست؟
کاهش نویز الکترومغناطیسی و افزایش پایداری سیگنال.
3. آیا این مدل برای مخازن بزرگ مناسب است؟
بله، طول بیشتر آن برای مخازن و خطوط با قطر بالا مناسب است.
4. اتصال چهار سیمه چه کاربردی دارد؟
برای حذف اثر مقاومت کابل و دستیابی به بالاترین دقت.
5. مهمترین مزیت این محصول چیست؟
اندازهگیری دقیق در عمق بیشتر همراه با پایداری سیگنال در محیطهای پرنویز از مهمترین مزایای سنسور دما RTD-PT100 شیلدار ۲۰ سانت محسوب میشود.
