در بسیاری از کاربردهای صنعتی، اندازهگیری دمای سطحی اهمیت بیشتری از اندازهگیری دمای سیال دارد. در چنین شرایطی، انتخاب نوع سنسور نقش مستقیمی در دقت کنترل، پایداری فرآیند و حتی عمر تجهیزات ایفا میکند.

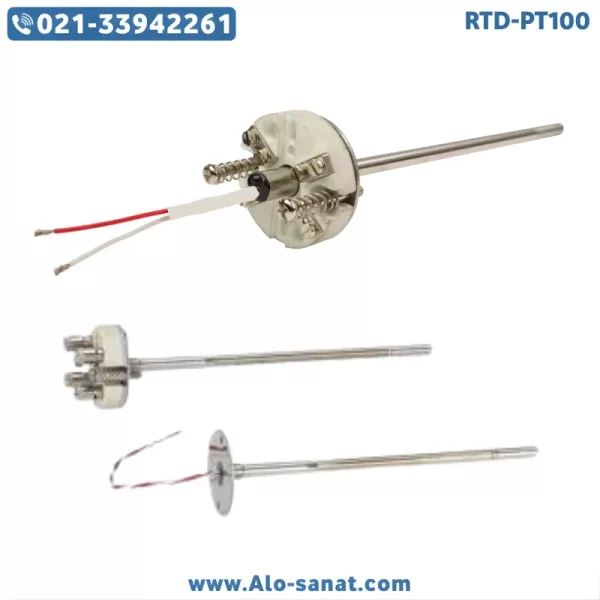

سنسور RTD-PT100 پلیتی ۲۵۰ درجه با طول ۵۰ سانتیمتر و قطر ۶ میلیمتر دقیقاً برای چنین سناریوهایی طراحی شده است؛ جایی که تماس مستقیم با سطح گرم، پاسخ سریع و رفتار حرارتی قابل پیشبینی اهمیت بالایی دارد.
این سنسور نه برای اندازهگیری نقطهای ساده، بلکه برای پایش مهندسی دمای سطوح صنعتی در بازه زمانی طولانی طراحی شده است.
چرا سنسور پلیتی انتخاب میشود، نه میلهای؟
در طراحی سیستمهای حرارتی صنعتی، اولین تصمیم اشتباه معمولاً انتخاب سنسور نامناسب است.
سنسور RTD-PT100 پلیتی برخلاف مدلهای میلهای، برای نفوذ در سیال ساخته نشده؛ بلکه برای دریافت حرارت از سطح جامد بهینهسازی شده است.
در مدل پلیتی:
انتقال حرارت از طریق تماس سطحی مستقیم انجام میشود
جرم حرارتی سنسور پایینتر است
تأخیر اندازهگیری (Thermal Lag) کاهش مییابد
این موضوع باعث میشود تغییرات دمایی سطح، با سرعت و دقت بیشتری ثبت شوند؛ مسئلهای که در کنترل هیترها، صفحات گرمکن و تجهیزات حرارتی بسیار حیاتی است.
تحلیل فنی محدوده دمای ۲۵۰ درجه سانتیگراد
عدد ۲۵۰ درجه سانتیگراد در این سنسور صرفاً یک مشخصه اسمی نیست.
این محدوده دمایی نشان میدهد که سنسور RTD-PT100 پلیتی مورد نظر برای کارکرد مداوم در شرایط حرارتی متوسط تا بالا طراحی شده است، بدون اینکه دچار رانش دقت یا خستگی حرارتی شود.
در این بازه دمایی:
عنصر پلاتینی PT100 رفتار کاملاً خطی دارد
تغییرات مقاومت بهراحتی قابل تفسیر است
سیستمهای کنترلی صنعتی (PLC، PID Controller) بیشترین سازگاری را دارند
به همین دلیل، این سنسور برای کاربردهایی که نیاز به کنترل پایدار و طولانیمدت دما دارند، گزینهای مطمئن محسوب میشود.
اهمیت طول ۵۰ سانتیمتر در طراحی صنعتی
طول ۵۰ سانتیمتر در سنسورهای پلیتی، یک انتخاب تصادفی نیست.
این طول معمولاً در تجهیزاتی استفاده میشود که:
نقطه اندازهگیری از محل نصب دور است
فضای نصب محدود ولی مسیر هدایت کابل طولانی است
نیاز به عبور از عایق حرارتی یا پوششهای محافظ وجود دارد
در چنین شرایطی، سنسور RTD-PT100 پلیتی با طول ۵۰ سانتیمتر امکان نصب ایمن، بدون تنش مکانیکی روی کابل یا اتصال را فراهم میکند و پایداری سیگنال در طول زمان افزایش مییابد.
نقش قطر ۶ میلیمتر در استحکام و پاسخ حرارتی
قطر ۶ میلیمتر یک نقطه تعادل مهندسی است.
نه آنقدر نازک که دچار خمشدگی یا آسیب مکانیکی شود، و نه آنقدر ضخیم که پاسخ حرارتی کند گردد.
در این قطر:
استحکام مکانیکی برای نصب صنعتی حفظ میشود
تماس سطحی مؤثر با پلیت برقرار میگردد
نویز حرارتی ناخواسته کاهش مییابد
به همین دلیل، سنسور RTD-PT100 پلیتی با قطر ۶ میلیمتر هم برای محیطهای صنعتی خشن و هم برای کاربردهای دقیق کنترلی مناسب است.
ساختار داخلی و رفتار اندازهگیری سنسور
در قلب این سنسور، عنصر PT100 پلاتینی قرار دارد که تغییرات دما را به تغییر مقاومت تبدیل میکند.
برخلاف ترموکوپلها، این تبدیل کاملاً پایدار و قابل تکرار است و وابستگی به اختلاف دمای نقطه مرجع ندارد.
ساختار کلی شامل:
عنصر PT100 با پایداری بلندمدت
اتصال حرارتی مستقیم به پلیت
مسیر انتقال سیگنال مقاومتی کمنویز
این ساختار باعث میشود سیگنال خروجی سنسور RTD-PT100 پلیتی قابل اعتماد، قابل کالیبراسیون و مناسب کنترل دقیق باشد.
سناریوهای کاربرد واقعی (نه تئوریک)
این سنسور معمولاً در پروژههایی استفاده میشود که خرابی یا خطای اندازهگیری هزینهبر است، از جمله:
صفحات گرمکن صنعتی
کنترل دمای یکنواخت صفحه بدون اندازهگیری سطحی عملاً غیرممکن است. این سنسور دقیقاً برای همین کاربرد طراحی شده است.
دستگاههای تزریق و اکستروژن
پایش دمای سطح قالب یا صفحه حرارتی نقش مستقیمی در کیفیت محصول نهایی دارد.
خطوط تولید پیوسته
در خطوطی که توقف تولید هزینه بالایی دارد، پایداری و عمر سنسور اهمیت بیشتری از قیمت اولیه دارد.
تجهیزات تست حرارتی
در تستهای چرخه حرارتی، پاسخ سریع و قابل تکرار سنسور یک الزام است، نه مزیت.
جزئیات فنی سنسور RTD-PT100 پلیتی
نوع سنسور: RTD PT100
ساختار: پلیتی (Surface Mount)
حداکثر دمای کاری: ۲۵۰ درجه سانتیگراد
طول کابل یا پروب: ۵۰ سانتیمتر
قطر بدنه: ۶ میلیمتر
عنصر حسگر: پلاتین
مقاومت در 0°C: 100 اهم
کلاس دقت: معمولاً A یا B
نوع خروجی: مقاومتی (RTD)
کاربرد اصلی: اندازهگیری دمای سطحی صنعتی
نکات نصب که معمولاً نادیده گرفته میشود
تماس ناقص با سطح، بزرگترین عامل خطای اندازهگیری است
استفاده از خمیر حرارتی میتواند اختلاف دما را تا چند درجه کاهش دهد
فشار بیشازحد روی پلیت باعث خطای مکانیکی و کاهش عمر سنسور میشود
مسیر کابل نباید در معرض تنش حرارتی مستقیم باشد
رعایت این موارد، دقت واقعی سنسور RTD-PT100 پلیتی را تضمین میکند.
مقایسه کاربردی با ترموکوپل سطحی
در محدوده دمایی تا ۲۵۰ درجه:
RTD PT100 دقت بالاتری دارد
رانش زمانی کمتری دارد
کالیبراسیون سادهتری دارد
به همین دلیل، در کاربردهای کنترلی و نه صرفاً مانیتورینگ، انتخاب RTD منطقیتر است.
پرسشهای متداول خریداران صنعتی
این سنسور بیشتر برای کنترل مناسب است یا مانیتورینگ؟
بیشتر برای کنترل دقیق دما طراحی شده است.
آیا طول ۵۰ سانت باعث افت سیگنال میشود؟
خیر، در سیگنال مقاومتی RTD این طول مشکلی ایجاد نمیکند.
حداکثر دمای دائم چقدر است؟
۲۵۰ درجه سانتیگراد بهصورت مداوم، در صورت نصب صحیح.
آیا میتوان آن را به PLC متصل کرد؟
بله، از طریق ماژول RTD یا ترانسمیتر دما.
این سنسور برای چه کسانی مناسب نیست؟
برای اندازهگیری دمای سیال یا دماهای بسیار بالا مناسب نیست.
