سنسور دما RTD-PT100 بدون کانکشن یک حسگر دمای مقاومتی صنعتی است که بهصورت مستقیم با سیمهای خروجی آزاد (Flying Leads) ارائه میشود و فاقد سوکت یا کانکتور آماده اتصال است. این نوع طراحی به کاربر امکان میدهد اتصال الکتریکی را متناسب با نیاز پروژه، بهصورت سفارشی انجام دهد. سنسور دما RTD-PT100 بدون کانکشن برای تابلوهای کنترلی خاص، پروژههای OEM، ماشینآلات سفارشی و کاربردهایی که نیاز به نوع اتصال ویژه دارند، گزینهای انعطافپذیر و مقرونبهصرفه محسوب میشود.
در این مدل، تمرکز بر دقت اندازهگیری و انعطاف در نصب است و کاربر میتواند متناسب با استاندارد داخلی سیستم، نوع ترمینال یا سوکت موردنظر را انتخاب و نصب کند.
معرفی سنسور دما RTD-PT100 بدون کانکشن
سنسور دما RTD-PT100 بدون کانکشن بر اساس تغییر مقاومت الکتریکی عنصر پلاتین نسبت به دما عمل میکند. در دمای صفر درجه سانتیگراد، مقاومت المنت برابر با 100 اهم است و با افزایش دما، مقدار مقاومت بهصورت تقریباً خطی افزایش مییابد. این رفتار خطی موجب میشود سیستمهای کنترلی بتوانند دمای واقعی را با دقت بالا محاسبه کنند.

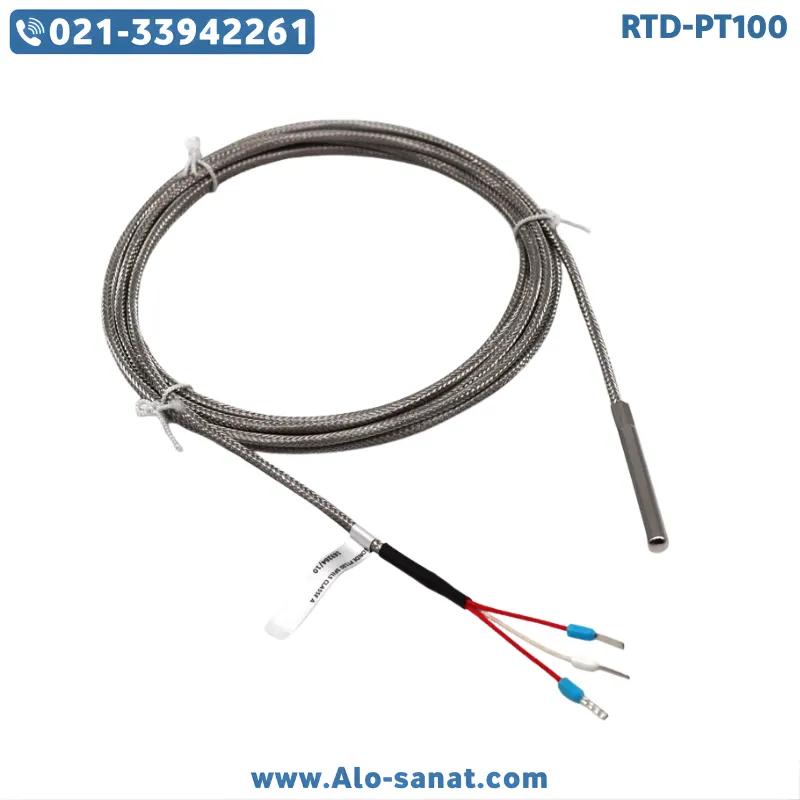

در سنسور دما RTD-PT100 بدون کانکشن، سیمهای خروجی مستقیماً از بدنه یا غلاف خارج میشوند و به کانکتور خاصی متصل نیستند. این ویژگی باعث میشود نصاب بتواند اتصال را بهصورت لحیمکاری، اتصال به ترمینال ریلی، سوکت صنعتی یا کانکتور سفارشی انجام دهد.
این نوع ساختار معمولاً در پروژههایی کاربرد دارد که استاندارد اتصال از قبل مشخص شده یا نیاز به عبور کابل از مسیرهای خاص وجود دارد.
مزایا استفاده از سنسور دما RTD-PT100 بدون کانکشن
یکی از مهمترین مزایای سنسور دما RTD-PT100 بدون کانکشن انعطافپذیری بالا در انتخاب نوع اتصال است. کاربر میتواند متناسب با شرایط محیطی و نوع کنترلر، بهترین روش اتصال را انتخاب کند.
مزیت دیگر، کاهش نقاط اتصال اضافی است که میتواند در برخی موارد باعث کاهش مقاومت اضافی یا احتمال خرابی شود.
همچنین در پروژههای صنعتی با محدودیت فضا، حذف کانکتور آماده باعث سهولت عبور کابل از گلندها یا مجاری باریک میشود.
سنسور دما RTD-PT100 بدون کانکشن معمولاً در بازه دمایی حدود 200- تا 600+ درجه سانتیگراد (بسته به نوع غلاف و کابل) قابل استفاده است.
جزئیات فنی سنسور دما RTD-PT100 بدون کانکشن
نوع سنسور: RTD – PT100
نوع ساختار: سیمی بدون کانکتور
نوع المنت: پلاتینیومی 100 اهم در 0°C
نوع اتصال الکتریکی: دو سیمه، سه سیمه یا چهار سیمه
جنس غلاف: استنلس استیل مقاوم (در مدلهای غلافدار)
نوع خروجی: سیگنال مقاومتی (اهم)
محدوده دمای کاری: حدود 200- تا 600+ درجه سانتیگراد
کلاس دقت: کلاس A یا کلاس B
نوع کابل: استاندارد یا شیلددار (بسته به سفارش)
برای دستیابی به دقت بالاتر، استفاده از اتصال سه سیمه یا چهار سیمه توصیه میشود.
تحلیل کاربرد در پروژههای OEM و سفارشی
در بسیاری از پروژههای OEM، استفاده از کانکتور آماده ممکن است با استاندارد داخلی دستگاه سازگار نباشد. سنسور دما RTD-PT100 بدون کانکشن این امکان را فراهم میکند که نوع اتصال دقیقاً مطابق طراحی دستگاه انتخاب شود.
این موضوع در ماشینآلات خاص، تجهیزات پزشکی، دستگاههای آزمایشگاهی یا سیستمهای کنترلی سفارشی اهمیت دارد.
کاربردهای صنعتی سنسور دما RTD-PT100 بدون کانکشن
این مدل در ماشینآلات صنعتی سفارشی و خطوط تولیدی خاص استفاده میشود. در تابلوهای کنترلی که ترمینال ریلی دارند نیز کاربرد دارد.
در پروژههای تحقیقاتی و آزمایشگاهی که نیاز به اتصال مستقیم به برد الکترونیکی وجود دارد، سنسور دما RTD-PT100 بدون کانکشن گزینهای مناسب است.
همچنین در صنایع غذایی، پتروشیمی و تأسیسات صنعتی بسته به نوع طراحی مورد استفاده قرار میگیرد.
نکات مهم در نصب و نگهداری
در هنگام نصب باید اتصالات الکتریکی بهصورت اصولی و ایمن انجام شود تا از افزایش مقاومت تماس جلوگیری گردد.
در صورت استفاده از اتصال لحیمی، کیفیت لحیم و عایقکاری مناسب اهمیت زیادی دارد.
در کاربردهای دقیق، انجام کالیبراسیون دورهای برای اطمینان از صحت عملکرد سنسور دما RTD-PT100 بدون کانکشن توصیه میشود.
سوالات درباره سنسور دما RTD-PT100 بدون کانکشن
1. منظور از بدون کانکشن چیست؟
یعنی سنسور فاقد سوکت یا کانکتور آماده است و سیمها بهصورت آزاد ارائه میشوند.
2. مزیت حذف کانکتور چیست؟
افزایش انعطاف در نوع اتصال و کاهش نقاط اتصال اضافی.
3. آیا این مدل برای پروژههای صنعتی مناسب است؟
بله، بهویژه در پروژههای OEM و سفارشی بسیار کاربردی است.
4. آیا دقت این سنسور با مدلهای کانکتوردار تفاوت دارد؟
خیر، دقت به نوع المنت و کلاس آن بستگی دارد.
5. مهمترین مزیت این محصول چیست؟
انعطافپذیری بالا در اتصال و امکان سفارشیسازی نصب از مهمترین مزایای سنسور دما RTD-PT100 بدون کانکشن محسوب میشود.
