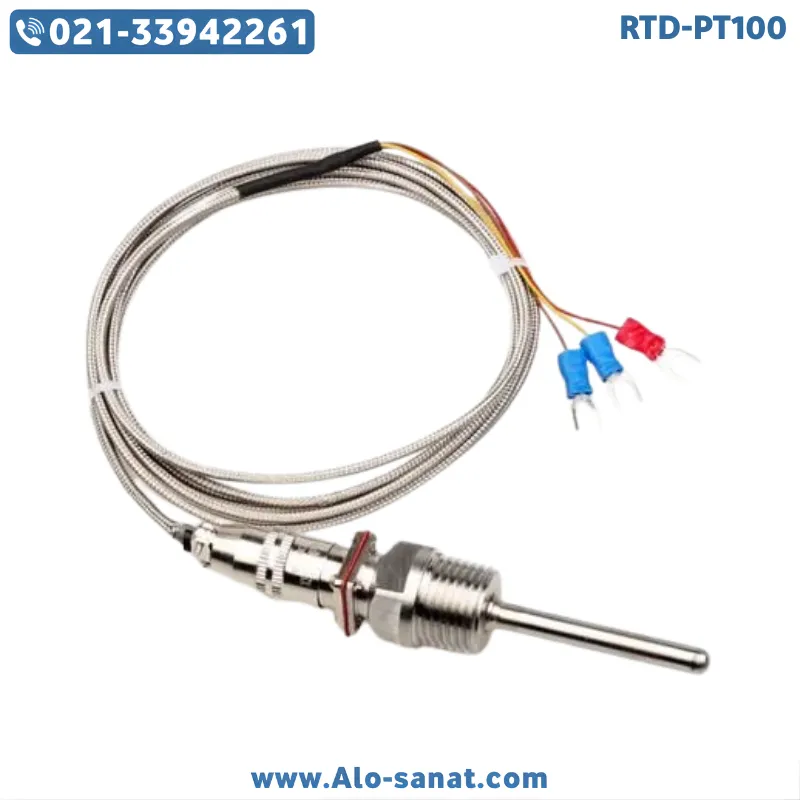

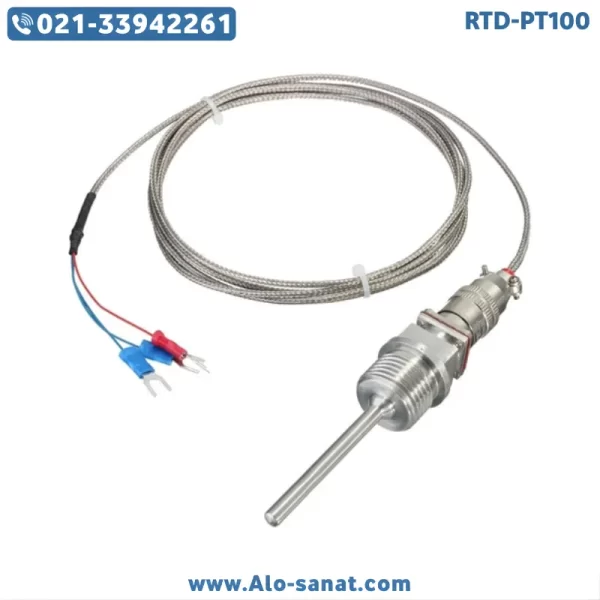

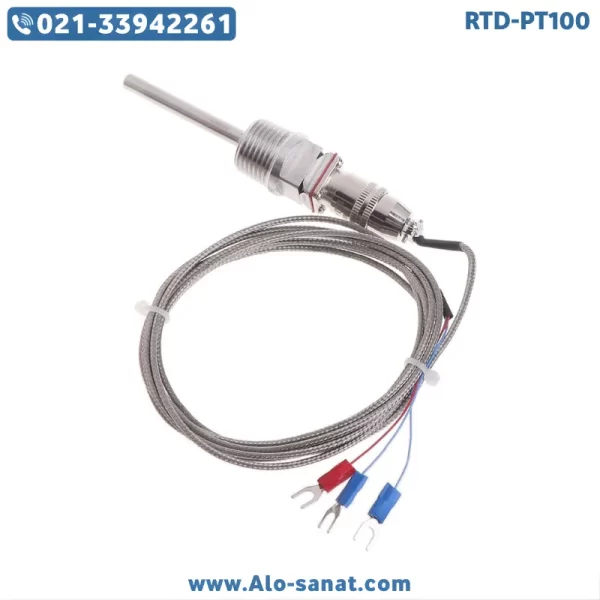

سنسور RTD-PT100 رزوه متحرک غلاف ۵ سانتیمتر یکی از کاربردیترین حسگرهای دما در حوزه ابزار دقیق و اتوماسیون صنعتی به شمار میرود که با ترکیب دقت بالای RTD PT100 و قابلیت تنظیم موقعیت نصب، انعطافپذیری بالایی در کاربردهای مختلف فراهم میکند.
این سنسور دما بهگونهای طراحی شده که تکنسین یا نصاب بتواند عمق نفوذ سنسور را نسبت به محل اندازهگیری تنظیم کند؛ موضوعی که در بسیاری از فرآیندهای صنعتی نقش کلیدی در دقت اندازهگیری دارد.
غلاف ۵ سانتیمتری این سنسور RTD PT100 آن را برای مخازن کمعمق، لولهها و تجهیزات با فضای محدود بسیار مناسب میسازد.
معرفی سنسور RTD-PT100 رزوه متحرک غلاف ۵ سانتیمتر
سنسور RTD PT100 یک حسگر دمای مقاومتی است که بر اساس تغییر مقاومت الکتریکی عنصر پلاتینی نسبت به دما کار میکند. در دمای صفر درجه سانتیگراد، مقاومت این سنسور برابر با ۱۰۰ اهم است و با افزایش دما، مقاومت آن بهصورت خطی افزایش مییابد.
در مدل رزوه متحرک، بخش رزوهدار روی بدنه سنسور قابلیت جابهجایی دارد و میتوان موقعیت آن را متناسب با محل نصب تنظیم و سپس تثبیت کرد. این ویژگی باعث میشود سنسور RTD-PT100 رزوه متحرک نسبت به مدلهای رزوه ثابت، کاربردپذیری بیشتری داشته باشد.
غلاف ۵ سانتیمتری سنسور از المان پلاتینی در برابر فشار، ضربه و تماس مستقیم با سیال محافظت میکند و همزمان انتقال حرارت مناسبی را برای اندازهگیری دقیق فراهم میسازد.
ساختار و نحوه عملکرد سنسور RTD PT100 رزوه متحرک
ساختار این سنسور دما شامل عنصر پلاتینی PT100، غلاف فلزی محافظ، رزوه متحرک و خروجی الکتریکی است. عنصر PT100 داخل غلاف قرار گرفته و بهصورت مستقیم دمای محیط یا سیال را دریافت میکند.
با تغییر دما، مقاومت الکتریکی عنصر پلاتینی تغییر کرده و این تغییر از طریق سیمهای اتصال به ترانسمیتر، نمایشگر یا کنترلر دما منتقل میشود.
رزوه متحرک این امکان را فراهم میکند که سنسور در موقعیت بهینه نسبت به جریان سیال یا نقطه بحرانی دما قرار گیرد. این موضوع بهویژه در فرآیندهایی که اختلاف دما در عمقهای مختلف وجود دارد، اهمیت زیادی دارد.
مزایای استفاده از سنسور RTD-PT100 رزوه متحرک
سنسور RTD-PT100 رزوه متحرک غلاف ۵ سانت دارای مزایای فنی متعددی است که آن را به انتخابی حرفهای برای صنایع مختلف تبدیل میکند:
دقت بالا و پایداری طولانیمدت اندازهگیری
قابلیت تنظیم عمق نصب بهواسطه رزوه متحرک
ابعاد مناسب برای فضاهای محدود
خطی بودن مشخصه دما–مقاومت
مقاومت مناسب در برابر نویز الکتریکی
نصب آسان و انعطافپذیر در تجهیزات مختلف
این ویژگیها باعث میشود سنسور RTD PT100 رزوه متحرک در پروژههای صنعتی، گزینهای مطمئن و اقتصادی باشد.
کاربردهای صنعتی سنسور RTD-PT100 رزوه متحرک غلاف ۵ سانت
این نوع سنسور دما در طیف وسیعی از صنایع و تجهیزات مورد استفاده قرار میگیرد، از جمله:
صنایع نفت، گاز و پتروشیمی
برای اندازهگیری دمای سیالات در لولهها و تجهیزات فرآیندی با عمق محدود، سنسور RTD PT100 رزوه متحرک انتخابی مناسب است.
صنایع غذایی و دارویی
در خطوط تولید که کنترل دقیق دما اهمیت بالایی دارد، این سنسور به دلیل دقت و امکان تنظیم محل اندازهگیری، کاربرد گستردهای دارد.
سیستمهای گرمایش و سرمایش صنعتی
در بویلرها، مبدلهای حرارتی و سیستمهای HVAC صنعتی، استفاده از سنسور RTD PT100 با غلاف کوتاه و نصب انعطافپذیر بسیار رایج است.
ماشینآلات و تجهیزات صنعتی
در دستگاههایی که فضای نصب محدود است، غلاف ۵ سانتیمتری همراه با رزوه متحرک مزیت مهمی محسوب میشود.
تفاوت رزوه متحرک با رزوه ثابت در سنسور RTD
در سنسورهای با رزوه ثابت، عمق نفوذ سنسور از پیش تعیین شده است و امکان تغییر آن وجود ندارد. این موضوع میتواند در برخی کاربردها باعث کاهش دقت اندازهگیری شود.
در مقابل، سنسور RTD-PT100 رزوه متحرک این امکان را فراهم میکند که سنسور دقیقاً در محل مناسب نسبت به سیال یا نقطه دمایی مورد نظر قرار گیرد. این ویژگی باعث افزایش دقت، انعطافپذیری و کاهش خطای اندازهگیری میشود.
جزئیات فنی سنسور RTD-PT100 رزوه متحرک غلاف ۵ سانت
نوع سنسور: RTD PT100
نوع نصب: رزوه متحرک
طول غلاف: ۵ سانتیمتر
عنصر حسگر: پلاتین (Platinum)
مقاومت در 0°C: 100 اهم
کلاس دقت: کلاس A یا B (بسته به سفارش)
محدوده دمای کاری: حدود -50 تا +400 درجه سانتیگراد
جنس غلاف: استنلس استیل صنعتی
نوع خروجی: مقاومتی (RTD)
کاربرد: اندازهگیری دمای سیالات و تجهیزات صنعتی
نکات مهم در نصب سنسور RTD-PT100 رزوه متحرک
برای دستیابی به بهترین عملکرد از سنسور RTD PT100 رزوه متحرک، رعایت نکات زیر توصیه میشود:
تنظیم دقیق عمق نفوذ سنسور قبل از تثبیت رزوه
آببندی مناسب محل رزوه برای جلوگیری از نشتی
استفاده از کابل مناسب و ترجیحاً شیلددار
اطمینان از تماس مناسب غلاف با سیال یا محیط اندازهگیری
نگهداری و طول عمر سنسور RTD-PT100
سنسور RTD PT100 رزوه متحرک به نگهداری خاصی نیاز ندارد، اما بررسی دورهای اتصالات، وضعیت غلاف و صحت سیگنال خروجی میتواند دقت و طول عمر آن را در بلندمدت حفظ کند.
در محیطهای خورنده یا با دمای بالا، بررسی منظم غلاف و رزوه توصیه میشود.
مقایسه سنسور RTD-PT100 رزوه متحرک با ترموکوپلها
در مقایسه با ترموکوپلها، سنسور RTD PT100 دقت و پایداری بالاتری دارد و برای کاربردهایی که کنترل دقیق دما اهمیت دارد، انتخاب مناسبتری است.
اگرچه ترموکوپلها محدوده دمایی بالاتری را پوشش میدهند، اما در بسیاری از فرآیندهای صنعتی متداول، RTD PT100 رزوه متحرک عملکرد دقیقتر و قابلاعتمادتری ارائه میدهد.
پرسشهای متداول درباره سنسور RTD-PT100 رزوه متحرک غلاف ۵ سانت
مزیت اصلی رزوه متحرک در این سنسور چیست؟
قابلیت تنظیم عمق نصب که باعث افزایش دقت اندازهگیری میشود.
آیا غلاف ۵ سانت برای کاربردهای صنعتی کافی است؟
بله، برای بسیاری از لولهها، مخازن کمعمق و تجهیزات فشرده، این طول کاملاً مناسب است.
کلاس A و B در RTD PT100 چه تفاوتی دارند؟
کلاس A دقت بالاتری نسبت به کلاس B دارد و برای کاربردهای حساستر استفاده میشود.
آیا این سنسور به PLC قابل اتصال است؟
بله، با استفاده از ماژول RTD یا ترانسمیتر مناسب میتوان آن را به PLC متصل کرد.
آیا سنسور RTD-PT100 رزوه متحرک نیاز به کالیبراسیون دارد؟
برای کاربردهای حساس، کالیبراسیون دورهای توصیه میشود.
