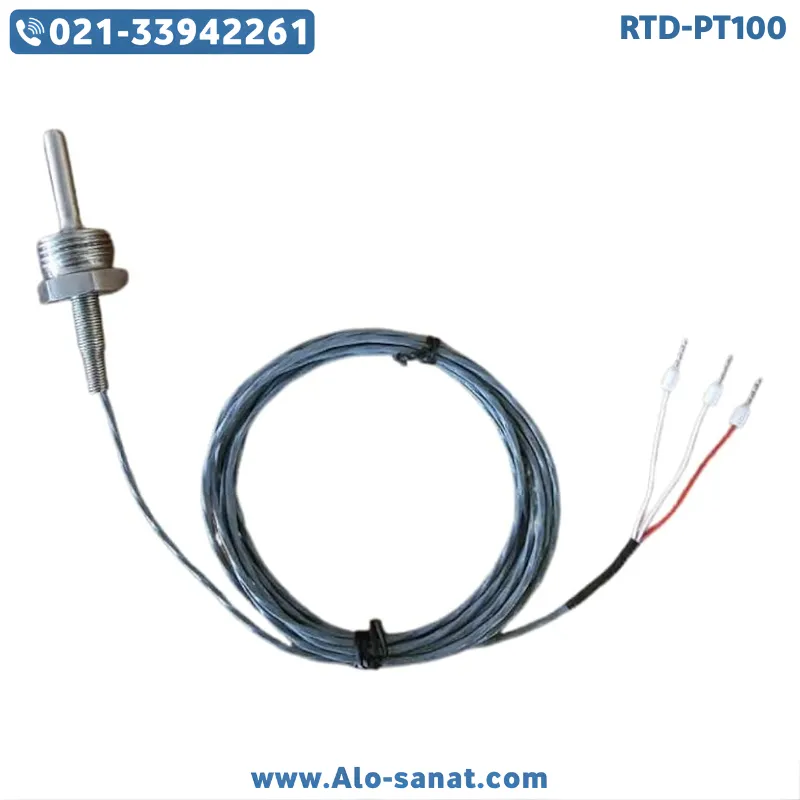

سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری یک حسگر دمای بسیار فشرده و دقیق است که برای اندازهگیری دما در فضاهای فوقمحدود و نقاطی با عمق نصب کم طراحی شده است.
این سنسور RTD-PT100 با رزوه استاندارد M8 و غلاف کوتاه ۱ سانتیمتری، امکان نصب مستقیم و ایمن روی بدنه تجهیزات، بلوکهای فلزی و قطعات ماشینکاریشده را فراهم میکند.
طراحی جمعوجور این مدل باعث شده در کاربردهایی که سنسورهای معمولی قابل نصب نیستند، راهحلی عملی و مهندسی ارائه دهد.
معرفی سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری
سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری یک سنسور دمای مقاومتی است که بر پایه تغییر مقاومت الکتریکی عنصر پلاتینی PT100 نسبت به دما کار میکند.
در این سنسور RTD-PT100، مقدار مقاومت در دمای صفر درجه سانتیگراد برابر با ۱۰۰ اهم است و با افزایش دما، این مقدار بهصورت خطی تغییر میکند که نتیجه آن اندازهگیری دقیق، پایدار و قابل تکرار دما است.
غلاف ۱ سانتیمتری این سنسور RTD-PT100 باعث میشود اندازهگیری دما بهصورت موضعی و بسیار سریع انجام شود و حداقل تأخیر حرارتی در پاسخ سنسور ایجاد گردد.
اهمیت رزوه M8 در سنسور RTD-PT100
رزوه M8 در سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری یک استاندارد رایج در تجهیزات دقیق و ماشینآلات فشرده است.
این سایز رزوه امکان نصب سنسور را در فضاهایی فراهم میکند که استفاده از رزوههای بزرگتر مانند ۱/۴ یا ۱/۲ اینچ امکانپذیر نیست.
مزایای رزوه M8 در این سنسور RTD-PT100 عبارتاند از:
نصب سریع و دقیق در سوراخهای رزوهشده کوچک
آببندی مناسب در حجم کم
سازگاری با قطعات ماشینکاریشده دقیق
مناسب تجهیزات ظریف و فشرده
به همین دلیل، این سنسور RTD-PT100 بیشتر در تجهیزات خاص و دقیق مورد استفاده قرار میگیرد.
نقش غلاف ۱ سانتیمتری در عملکرد سنسور RTD-PT100
غلاف ۱ سانتیمتری در سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری نشاندهنده تمرکز این مدل بر اندازهگیری سریع و موضعی دما است.
این غلاف کوتاه باعث میشود جرم حرارتی سنسور بسیار کم باشد و تغییرات دما تقریباً بدون تأخیر ثبت شوند.
این ویژگی برای کاربردهایی که:
تغییرات دما سریع است
عمق نصب بسیار محدود میباشد
اندازهگیری دمای سطح یا نزدیکی سطح اهمیت دارد
بسیار مهم و تعیینکننده است.
دقت و پایداری اندازهگیری در سنسور RTD-PT100 رزوه M8
استفاده از عنصر پلاتینی PT100 در سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری باعث میشود دقت اندازهگیری بالا و رفتار حرارتی کاملاً قابل پیشبینی باشد.
در مقایسه با سنسورهای ساده یا ترموکوپلهای کوچک، این سنسور RTD-PT100 پایداری بهتری در بلندمدت ارائه میدهد و برای کاربردهای کنترلی گزینه مطمئنتری محسوب میشود.
سیگنال خروجی پایدار این سنسور RTD-PT100 امکان اتصال آسان به PLC، کنترلر PID و ماژولهای RTD را فراهم میکند.
کاربردهای سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری
سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری در کاربردهای خاص و دقیق صنعتی مورد استفاده قرار میگیرد، از جمله:
ماشینآلات دقیق و فشرده
بلوکها و قطعات فلزی ماشینکاریشده
تجهیزات آزمایشگاهی
سیستمهای ابزار دقیق با فضای محدود
تجهیزات الکترونیکی صنعتی
در این کاربردها، ابعاد کوچک، نصب آسان و پاسخ سریع از دلایل اصلی انتخاب این سنسور RTD-PT100 است.
مشخصات فنی سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری
نوع سنسور: RTD PT100
سایز رزوه: M8
طول غلاف: ۱ سانتیمتر
عنصر حسگر: پلاتین (Platinum)
مقاومت در دمای 0°C: 100 اهم
نوع خروجی: مقاومتی (RTD)
کاربرد: اندازهگیری دقیق و موضعی دما در فضاهای محدود
نکات مهم نصب سنسور RTD-PT100 رزوه M8
برای دستیابی به بهترین عملکرد از سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری رعایت نکات زیر توصیه میشود:
رزوه M8 بهدرستی آببندی شود
سنسور بیش از حد سفت نشود تا به غلاف آسیب نرسد
تماس حرارتی مناسب بین غلاف و محل اندازهگیری برقرار باشد
کابل در مسیر بدون تنش و دور از منابع نویز هدایت شود
تفاوت این سنسور RTD-PT100 با مدلهای غلاف بلندتر
در مقایسه با مدلهای غلاف بلند، سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری:
پاسخ حرارتی سریعتری دارد
برای اندازهگیری دمای موضعی مناسبتر است
در فضاهای محدود بهراحتی نصب میشود
اما برای اندازهگیری دما در عمق زیاد یا داخل سیالات، معمولاً مدلهای غلاف بلندتر انتخاب مناسبتری هستند.
پرسشهای متداول درباره سنسور RTD-PT100 رزوه M8 غلاف ۱ سانتیمتری
این سنسور بیشتر برای چه کاربردی مناسب است؟
برای اندازهگیری دمای موضعی در فضاهای بسیار محدود.
رزوه M8 چه مزیتی دارد؟
امکان نصب دقیق در تجهیزات کوچک و قطعات ماشینکاریشده.
آیا غلاف ۱ سانت باعث کاهش دقت میشود؟
خیر، برای اندازهگیری سریع و نزدیک به سطح، دقت بسیار خوبی دارد.
آیا این سنسور به PLC متصل میشود؟
بله، از طریق ماژول RTD یا ترانسمیتر دما.
این سنسور برای چه کاربردی توصیه نمیشود؟
برای اندازهگیری دما در عمق زیاد یا محیطهای با فشار بالا.
