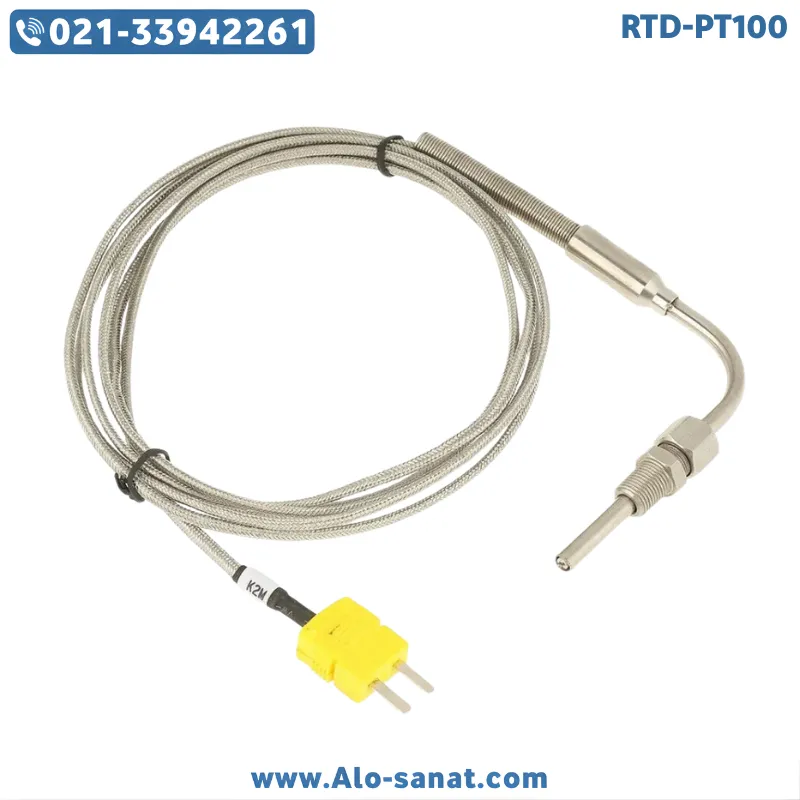

سنسور دما RTD-PT100 با شکل L یک حسگر دمای مقاومتی صنعتی با طراحی زاویهدار ۹۰ درجه است که برای نصب در فضاهای محدود، نقاط کناری تجهیزات و محلهایی که خروجی مستقیم خطی امکانپذیر نیست طراحی شده است. این مدل با استفاده از المنت پلاتینیومی PT100 و ساختار خم مهندسیشده، امکان اندازهگیری دقیق و پایدار دما را در شرایط خاص نصب فراهم میکند. سنسور دما RTD-PT100 با شکل L در صنایع قالبسازی، تزریق پلاستیک، تجهیزات حرارتی فشرده و ماشینآلات دارای محدودیت فضا کاربرد گستردهای دارد.
طراحی L شکل باعث میشود بخش حسگر در داخل قطعه یا بلوک حرارتی قرار گیرد، در حالی که کابل یا هد در زاویهای مناسب هدایت شود و از برخورد با سایر قطعات جلوگیری گردد.
معرفی سنسور دما RTD-PT100 با شکل L
سنسور دما RTD-PT100 با شکل L بر اساس تغییر مقاومت الکتریکی عنصر پلاتین نسبت به تغییرات دما عمل میکند. در دمای صفر درجه سانتیگراد، مقاومت المنت برابر با 100 اهم است و با افزایش دما، این مقدار بهصورت تقریباً خطی افزایش مییابد. این رفتار خطی باعث میشود کنترلرهای صنعتی بتوانند مقدار دما را با دقت بالا محاسبه کنند.
ساختار زاویهدار در سنسور دما RTD-PT100 با شکل L معمولاً بهصورت یک خم ۹۰ درجه در بخش غلاف طراحی میشود. این خم بهگونهای ساخته میشود که تنش حرارتی و مکانیکی به حداقل برسد و استحکام ساختاری حفظ شود.
این سنسور میتواند بهصورت رزوهای، بدون رزوه، کلگیدار یا سیمی عرضه شود و بسته به نیاز پروژه در قطرها و طولهای مختلف قابل تولید است.
مزایا استفاده از سنسور دما RTD-PT100 با شکل L
یکی از مهمترین مزایای سنسور دما RTD-PT100 با شکل L امکان نصب در فضاهای فشرده یا نقاطی است که دسترسی مستقیم وجود ندارد. این ویژگی در قالبهای صنعتی بسیار کاربردی است.
مزیت دیگر، کاهش فشار و خم اضافی روی کابل است، زیرا جهت خروجی از ابتدا بهصورت مهندسیشده تعیین شده است.
المنت PT100 نیز دقت بالا، پایداری بلندمدت و رانش حرارتی کم را تضمین میکند.
این سنسور معمولاً در بازه دمایی حدود 200- تا 500+ درجه سانتیگراد (بسته به نوع متریال و ساختار) قابل استفاده است.
جزئیات فنی سنسور دما RTD-PT100 با شکل L
نوع سنسور: RTD – PT100
نوع ساختار: L شکل (زاویه ۹۰ درجه)
نوع المنت: پلاتینیومی 100 اهم در 0°C
نوع اتصال الکتریکی: دو سیمه، سه سیمه یا چهار سیمه
جنس غلاف: استنلس استیل مقاوم به حرارت
نوع اتصال فرآیندی: رزوهای یا بدون رزوه (بسته به سفارش)
نوع خروجی: سیگنال مقاومتی (اهم) یا 4-20mA (در صورت استفاده از ترانسمیتر)
محدوده دمای کاری: حدود 200- تا 500+ درجه سانتیگراد
کلاس دقت: کلاس A یا کلاس B
برای کاربردهای دقیق صنعتی، استفاده از اتصال سه سیمه یا چهار سیمه توصیه میشود.
تحلیل اهمیت طراحی زاویهدار در ماشینآلات صنعتی
در بسیاری از دستگاههای صنعتی، فضای کافی برای خروج مستقیم کابل وجود ندارد یا قطعات متحرک در نزدیکی محل نصب قرار دارند. سنسور دما RTD-PT100 با شکل L با تغییر جهت ساختاری، مسیر کابل را از محلهای پرخطر دور میکند.
این طراحی همچنین باعث میشود احتمال شکستگی در محل اتصال کابل کاهش یابد و طول عمر تجهیز افزایش پیدا کند.
کاربردهای صنعتی سنسور دما RTD-PT100 با شکل L
این مدل در صنایع پلاستیک برای قالبهای تزریق و بلوکهای حرارتی استفاده میشود. در صفحات گرمکن و تجهیزات گرمایشی فشرده نیز کاربرد دارد.
در ماشینآلات بستهبندی و دستگاههای صنعتی با فضای محدود، سنسور دما RTD-PT100 با شکل L انتخابی مناسب است.
همچنین در تجهیزات آزمایشگاهی و سیستمهای کنترلی دقیق کاربرد دارد.
نکات مهم در نصب و نگهداری
در هنگام نصب باید از وارد کردن فشار بیش از حد به محل خم L شکل خودداری شود.
اطمینان از تماس کامل بخش اندازهگیری با محل حرارتی برای کاهش خطای انتقال حرارت اهمیت دارد.
کابلکشی باید بهگونهای انجام شود که تنش مکانیکی به محل خم وارد نشود.
بازرسی دورهای وضعیت غلاف و محل خم میتواند عمر مفید سنسور دما RTD-PT100 با شکل L را افزایش دهد.
سوالات درباره سنسور دما RTD-PT100 با شکل L
1. مزیت اصلی طراحی L شکل چیست؟
امکان نصب در فضاهای زاویهدار و محدود بدون آسیب به کابل.
2. آیا این مدل برای قالبهای صنعتی مناسب است؟
بله، بهویژه در قالبهای فشرده بسیار کاربردی است.
3. آیا دقت این سنسور بالا است؟
بله، به دلیل استفاده از المنت PT100 دقت بالایی دارد.
4. اتصال چهار سیمه چه کاربردی دارد؟
برای افزایش دقت با حذف اثر مقاومت کابل.
5. مهمترین مزیت این محصول چیست؟
نصب آسان در فضاهای محدود همراه با دقت بالا و دوام مکانیکی مناسب از مهمترین مزایای سنسور دما RTD-PT100 با شکل L محسوب میشود.
