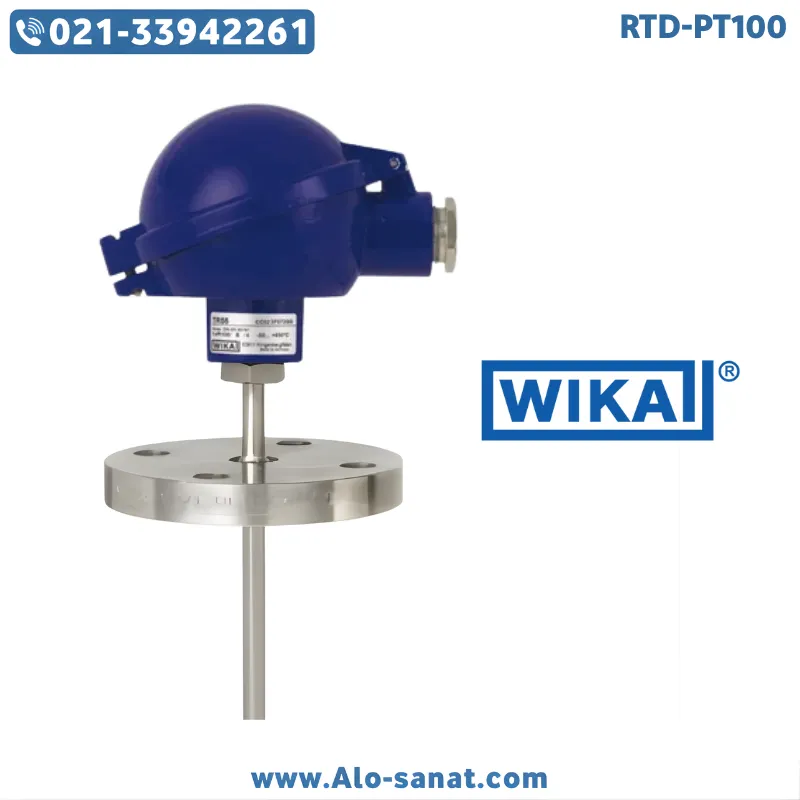

سنسور RTD-PT100 هدمونت فلنچ دار WIKA یک حسگر دمای صنعتی دقیق و سنگینکار است که برای نصبهای دائمی، فرآیندهای تحت فشار و کاربردهای ایمنسازیشده طراحی شده است.
این سنسور RTD-PT100 با ساختار هدمونت و اتصال فلنچی، امکان نصب کاملاً پایدار و بدون نشتی را روی تجهیزات فرآیندی فراهم میکند و برای شرایطی مناسب است که ثبات مکانیکی و دقت اندازهگیری همزمان اهمیت دارند.
کیفیت ساخت صنعتی و طراحی مهندسیشده این مدل، آن را به گزینهای مطمئن برای صنایع فرآیندی تبدیل کرده است.
معرفی سنسور RTD-PT100 هدمونت فلنچ دار WIKA
سنسور RTD-PT100 هدمونت فلنچ دار WIKA یک سنسور دمای مقاومتی مبتنی بر المان پلاتینی PT100 است که تغییرات دما را بهصورت خطی و پایدار به تغییر مقاومت الکتریکی تبدیل میکند.
در این سنسور RTD-PT100، مقاومت در دمای صفر درجه سانتیگراد برابر با ۱۰۰ اهم بوده و همین ویژگی باعث میشود دقت اندازهگیری در بازههای طولانیمدت حفظ شود.
ساختار فلنچدار این سنسور RTD-PT100 امکان نصب مستقیم روی مخازن، لولهها و تجهیزات تحت فشار را بدون نیاز به رزوهکاری فراهم میکند.
ساختار هدمونت در سنسور RTD-PT100 فلنچ دار ویکا
هدمونت بودن در سنسور RTD-PT100 هدمونت فلنچ دار ویکا به معنای قرارگیری ترمینالها یا محل نصب ترانسمیتر در یک هد محافظ صنعتی است.
این طراحی باعث افزایش ایمنی الکتریکی، سهولت سیمکشی و محافظت از اتصالات در برابر شرایط محیطی نامناسب میشود.
در پروژههای صنعتی سنگین، هدمونت بودن یک مزیت حیاتی برای تعمیرات، توسعه و بهرهبرداری بلندمدت محسوب میشود.
نقش اتصال فلنچی در سنسور RTD-PT100 فلنچ دار
اتصال فلنچی در سنسور RTD-PT100 هدمونت فلنچ دار WIKA برای کاربردهایی طراحی شده که نصب باید:
کاملاً پایدار
بدون نشتی
مقاوم در برابر فشار و لرزش
باشد.
فلنچ باعث توزیع یکنواخت نیروی مکانیکی شده و نسبت به اتصال رزوهای، امنیت بالاتری در فرآیندهای حساس ایجاد میکند.
دقت و پایداری اندازهگیری در سنسور RTD-PT100 WIKA
برند WIKA در حوزه ابزار دقیق صنعتی به دقت بالا و کنترل کیفی سختگیرانه شناخته میشود.
در سنسور RTD-PT100 هدمونت فلنچ دار WIKA، کیفیت المان پلاتینی و یکنواختی ساخت غلاف باعث میشود رانش دقت در طول زمان به حداقل برسد.
این سنسور RTD-PT100 برای کاربردهای کنترلی و مانیتورینگ دقیق، دادهای پایدار و قابل اعتماد ارائه میدهد.
سازگاری سنسور RTD-PT100 فلنچ دار با سیستمهای کنترلی
سنسور RTD-PT100 هدمونت فلنچ دار WIKA خروجی مقاومتی استاندارد ارائه میدهد که با تجهیزات زیر کاملاً سازگار است:
PLC
سیستمهای DCS
کنترلرهای PID
ترانسمیترهای دما (نصب داخل هد)
این سازگاری باعث میشود این سنسور RTD-PT100 بهراحتی در سیستمهای موجود صنعتی یکپارچه شود.
کاربردهای سنسور RTD-PT100 هدمونت فلنچ دار WIKA
سنسور RTD-PT100 هدمونت فلنچ دار WIKA بهطور گسترده در کاربردهای صنعتی زیر استفاده میشود:
صنایع نفت، گاز و پتروشیمی
مخازن و راکتورهای فرآیندی
خطوط لوله تحت فشار
نیروگاهها و صنایع انرژی
سیستمهای حرارتی صنعتی
در این کاربردها، اتصال فلنچی و ساختار هدمونت دو عامل اصلی انتخاب این سنسور RTD-PT100 هستند.
مشخصات فنی سنسور RTD-PT100 هدمونت فلنچ دار WIKA
نوع سنسور: RTD PT100
طراحی: هدمونت (Head Mounted)
نوع اتصال فرآیندی: فلنچی
عنصر حسگر: پلاتین (Platinum)
مقاومت در دمای 0°C: 100 اهم
نوع خروجی: مقاومتی (RTD)
امکان نصب ترانسمیتر داخل هد: دارد
کاربرد: اندازهگیری دقیق دما در فرآیندهای صنعتی تحت فشار
نکات مهم نصب سنسور RTD-PT100 هدمونت فلنچ دار
برای عملکرد بهینه سنسور RTD-PT100 هدمونت فلنچ دار WIKA رعایت موارد زیر ضروری است:
انتخاب فلنچ متناسب با فشار و دمای فرآیند
آببندی صحیح بین فلنچ و تجهیز
سفتکاری یکنواخت پیچهای فلنچ
محافظت از هد در برابر لرزش شدید
تفاوت این سنسور RTD-PT100 با مدلهای رزوهای
در مقایسه با مدلهای رزوهای، سنسور RTD-PT100 فلنچ دار:
ایمنی مکانیکی بالاتری دارد
برای فشار و دماهای بالاتر مناسبتر است
احتمال نشتی کمتری ایجاد میکند
در مقابل، مدلهای رزوهای برای نصبهای سبکتر و سریعتر استفاده میشوند.
پرسشهای متداول تخصصی درباره سنسور RTD-PT100 هدمونت فلنچ دار WIKA
در چه شرایطی اتصال فلنچی نسبت به رزوهای ارجح است؟
در فرآیندهای تحت فشار، دمای بالا و کاربردهای ایمنیمحور.
آیا امکان نصب ترانسمیتر داخل هد وجود دارد؟
بله، طراحی هدمونت این امکان را فراهم میکند.
این سنسور برای سیستم DCS مناسب است؟
کاملاً مناسب و رایج در پروژههای فرآیندی است.
آیا فلنچ باعث افزایش دقت اندازهگیری میشود؟
بهطور مستقیم نه، اما با تثبیت مکانیکی، دقت عملی افزایش مییابد.
این سنسور برای چه کاربردی توصیه نمیشود؟
برای نصبهای سبک یا موقت که اتصال رزوهای کفایت میکند.
