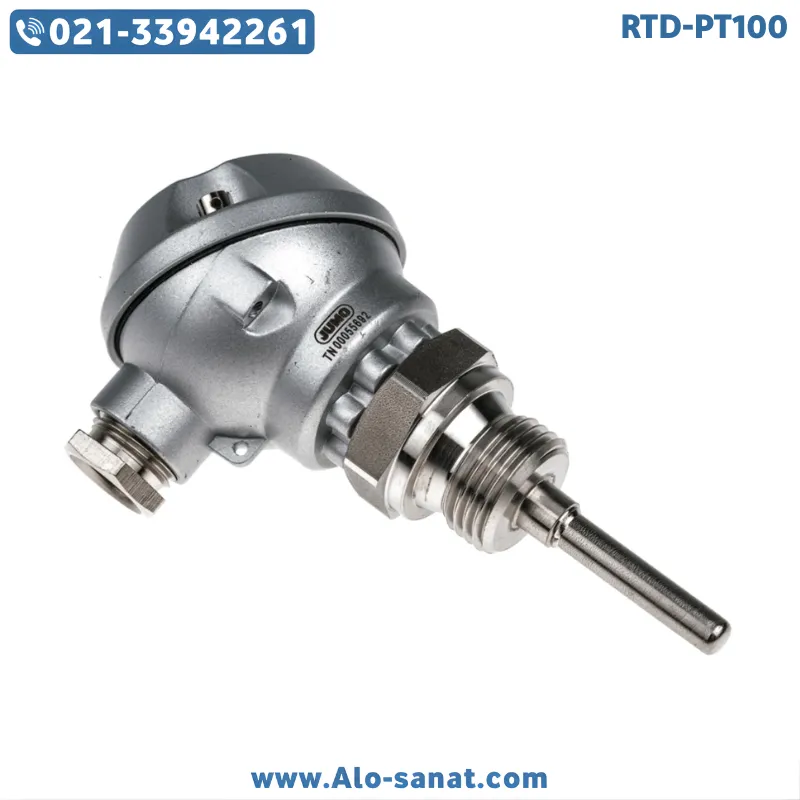

سنسور RTD-PT100 هدمونت ۵ سانتیمتری یک حسگر دمای مقاومتی صنعتی با طول نفوذ کوتاه و ساختار کلگیدار (Head Mount) است که برای اندازهگیری دقیق دما در نقاط کمعمق و تجهیزات با فضای محدود طراحی شده است. این مدل با بهرهگیری از المنت پلاتینیومی PT100 و هد صنعتی مقاوم، امکان نصب ترانسمیتر داخلی و اتصال ایمن به سیستمهای کنترلی را فراهم میکند. سنسور RTD-PT100 هدمونت ۵ سانتیمتری گزینهای مناسب برای ماشینآلات صنعتی، قالبهای حرارتی، خطوط تولید فشرده و سیستمهای گرمایشی کوچک محسوب میشود.
طول ۵ سانتیمتری این سنسور باعث پاسخ حرارتی سریعتر نسبت به مدلهای بلندتر میشود و برای کاربردهایی که نیاز به اندازهگیری موضعی یا کمعمق دارند، انتخابی کارآمد است.
معرفی سنسور RTD-PT100 هدمونت ۵ سانتیمتری
سنسور RTD-PT100 هدمونت ۵ سانتیمتری بر اساس تغییر مقاومت الکتریکی عنصر پلاتین نسبت به دما عمل میکند. در دمای صفر درجه سانتیگراد، مقاومت المنت برابر 100 اهم است و با افزایش دما، مقدار مقاومت بهصورت تقریباً خطی افزایش مییابد. این رفتار خطی موجب میشود سیستمهای PLC و کنترلرهای صنعتی بتوانند دمای واقعی را با دقت بالا محاسبه کنند.
ساختار هدمونت در این مدل شامل یک کلگی صنعتی است که محل اتصال سیمها و در صورت نیاز محل نصب ترانسمیتر هد مونت میباشد. این هد معمولاً از جنس آلومینیوم دایکست یا استیل ساخته شده و دارای درجه حفاظت مناسب در برابر گردوغبار و رطوبت است.
سنسور RTD-PT100 هدمونت ۵ سانتیمتری معمولاً بهصورت رزوهای یا فلنجی عرضه میشود و بسته به نیاز پروژه قابل سفارشیسازی است.
مزایا استفاده از سنسور RTD-PT100 هدمونت ۵ سانتیمتری
یکی از مهمترین مزایای سنسور RTD-PT100 هدمونت ۵ سانتیمتری امکان نصب ترانسمیتر داخل هد است. با نصب ترانسمیتر، سیگنال مقاومتی به جریان 4-20mA تبدیل شده و انتقال آن در فواصل طولانی با حداقل نویز انجام میشود.
مزیت دیگر، طول کوتاه ۵ سانتیمتری است که باعث پاسخ سریعتر به تغییرات دما میشود و برای اندازهگیریهای سطحی یا کمعمق بسیار مناسب است.
ساختار صنعتی کلگی نیز باعث افزایش استحکام و محافظت از اتصالات الکتریکی در محیطهای صنعتی میشود.
این سنسور معمولاً در بازه دمایی حدود 200- تا 500+ درجه سانتیگراد (بسته به متریال غلاف و طراحی) قابل استفاده است.
جزئیات فنی سنسور RTD-PT100 هدمونت ۵ سانتیمتری
نوع سنسور: RTD – PT100
نوع ساختار: هدمونت (کلگیدار)
طول غلاف: ۵ سانتیمتر (50 میلیمتر)
جنس غلاف: استنلس استیل مقاوم
نوع المنت: پلاتینیومی 100 اهم در 0°C
نوع اتصال الکتریکی: دو سیمه، سه سیمه یا چهار سیمه
امکان نصب ترانسمیتر: دارد
نوع خروجی: سیگنال اهمی یا 4-20mA (در صورت نصب ترانسمیتر)
محدوده دمای کاری: حدود 200- تا 500+ درجه سانتیگراد
کلاس دقت: کلاس A یا B
درجه حفاظت هد: معمولاً IP65 یا بالاتر
برای کاربردهای دقیق صنعتی، استفاده از اتصال سه سیمه یا چهار سیمه توصیه میشود.
تحلیل اهمیت طول ۵ سانتیمتری در کاربردهای خاص
در بسیاری از قالبهای صنعتی و صفحات حرارتی، عمق نفوذ محدود است. سنسور RTD-PT100 هدمونت ۵ سانتیمتری با طول کوتاه خود، امکان اندازهگیری دقیق بدون نفوذ اضافی را فراهم میکند.
این موضوع باعث کاهش تأخیر پاسخ و افزایش سرعت کنترل دما در سیستمهای دینامیک میشود.
کاربردهای صنعتی سنسور RTD-PT100 هدمونت ۵ سانتیمتری
این مدل در صنایع پلاستیک برای قالبهای کوچک استفاده میشود. در دستگاههای بستهبندی و سیستمهای گرمایشی فشرده نیز کاربرد دارد.
در تجهیزات آزمایشگاهی و سیستمهای کنترلی صنعتی، سنسور RTD-PT100 هدمونت ۵ سانتیمتری به دلیل ابعاد مناسب و قابلیت نصب ترانسمیتر انتخابی کاربردی است.
همچنین در ماشینآلاتی که فضای نصب محدود دارند، گزینهای مناسب محسوب میشود.
نکات مهم در نصب و نگهداری
در هنگام نصب باید اطمینان حاصل شود که غلاف ۵ سانتیمتری بهطور کامل در ناحیه مؤثر حرارتی قرار گیرد.
در صورت نصب ترانسمیتر، تنظیم و کالیبراسیون اولیه بازه خروجی توصیه میشود.
بازرسی دورهای وضعیت هد، رزوه یا اتصال فرآیندی میتواند عمر مفید سنسور RTD-PT100 هدمونت ۵ سانتیمتری را افزایش دهد.
سوالات درباره سنسور RTD-PT100 هدمونت ۵ سانتیمتری
1. مزیت ساختار هدمونت چیست؟
امکان نصب ترانسمیتر و محافظت بهتر از اتصالات الکتریکی.
2. طول ۵ سانتیمتری برای چه کاربردی مناسب است؟
برای قالبها و نقاط کمعمق با نیاز به پاسخ سریع.
3. آیا میتوان خروجی 4-20mA گرفت؟
بله، با نصب ترانسمیتر داخل هد.
4. آیا این مدل برای محیطهای صنعتی مناسب است؟
بله، به دلیل ساختار کلگیدار صنعتی و متریال مقاوم.
5. مهمترین مزیت این محصول چیست؟
ابعاد کوتاه همراه با قابلیت نصب ترانسمیتر و ساختار صنعتی مقاوم از مهمترین مزایای سنسور RTD-PT100 هدمونت ۵ سانتیمتری محسوب میشود.
