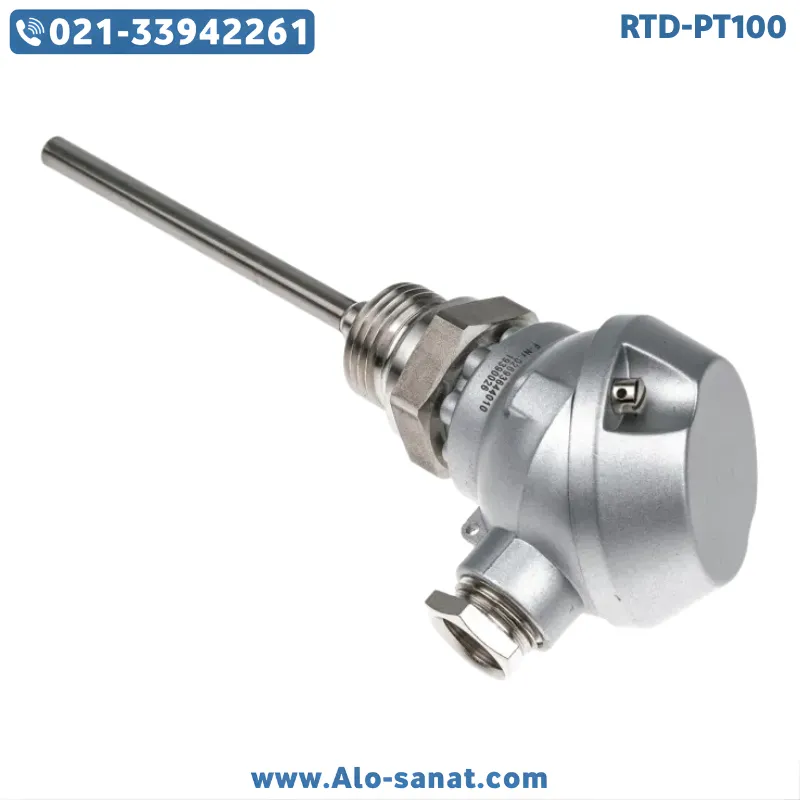

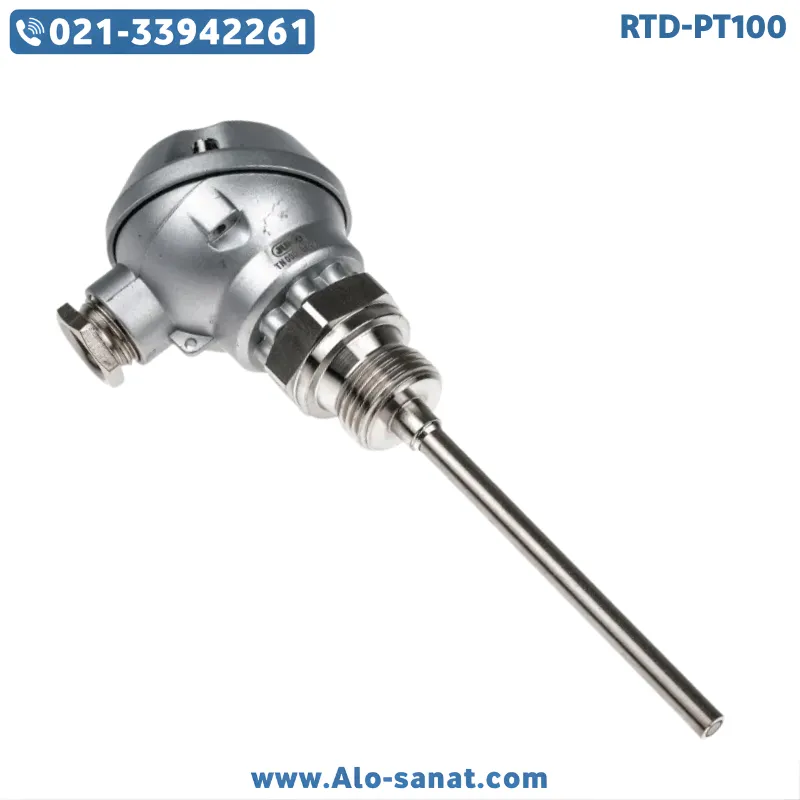

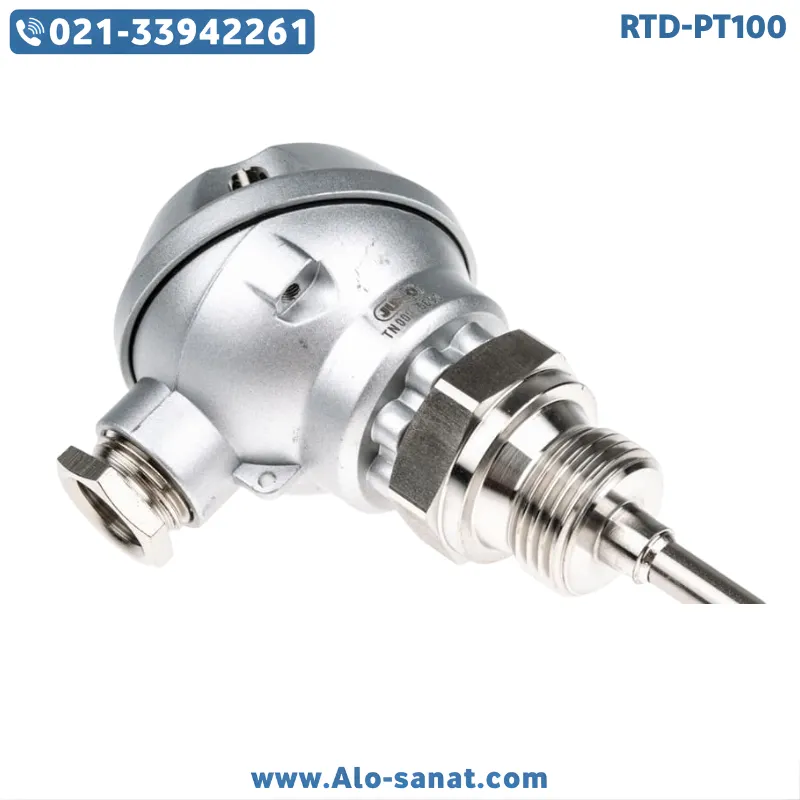

سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر یکی از رایجترین و استانداردترین سنسورهای اندازهگیری دما در کاربردهای صنعتی است که برای نصب دائمی، سیمکشی ایمن و کنترل دقیق دما طراحی شده است.
این سنسور RTD-PT100 با طول ۱۰ سانتیمتر، تعادل مناسبی بین عمق نفوذ، سرعت پاسخ و پایداری اندازهگیری ایجاد میکند و به همین دلیل در طیف گستردهای از تجهیزات صنعتی مورد استفاده قرار میگیرد.
ساختار هدمونت (کلگیدار) در این مدل باعث محافظت از اتصالات الکتریکی و افزایش اطمینان عملکرد در محیطهای صنعتی میشود.
معرفی سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر
سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر یک سنسور دمای مقاومتی مبتنی بر عنصر پلاتینی PT100 است که تغییرات دما را با دقت بالا به تغییر مقاومت الکتریکی تبدیل میکند.
در این سنسور RTD-PT100، مقاومت در دمای صفر درجه سانتیگراد برابر با ۱۰۰ اهم است و رفتار خطی پلاتین باعث میشود قرائت دما پایدار، دقیق و قابل تکرار باشد.
طول ۱۰ سانتیمتری این سنسور RTD-PT100 یک طول استاندارد صنعتی محسوب میشود که امکان اندازهگیری دمای واقعی داخل محفظهها، بلوکهای فلزی و خطوط فرآیندی را فراهم میکند.
اهمیت هدمونت بودن در سنسور RTD-PT100 هدمونت
هدمونت بودن در سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر به معنای قرارگیری ترمینالها و اتصالات الکتریکی داخل یک کلگی محافظ است.
این طراحی در محیطهای صنعتی یک مزیت حیاتی محسوب میشود.
مزایای هدمونت بودن این سنسور RTD-PT100 عبارتاند از:
محافظت از اتصالات در برابر گردوغبار، رطوبت و ضربه
سهولت سیمکشی و تعمیرات
کاهش احتمال قطعی یا اتصال ناپایدار
امکان نصب ترانسمیتر دما داخل هد (در صورت نیاز)
به همین دلیل، سنسور RTD-PT100 هدمونت برای نصبهای دائمی صنعتی بسیار ترجیح داده میشود.
نقش طول ۱۰ سانتیمتر در عملکرد سنسور RTD-PT100
طول ۱۰ سانتیمتر در سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر یک انتخاب مهندسی متعادل است.
این طول به اندازهای هست که سنسور از سطح عبور کرده و به نقطه واقعی فرآیند حرارتی برسد، بدون اینکه بیش از حد بلند و دستوپاگیر باشد.
این ویژگی برای کاربردهایی که:
دیواره یا عایق ضخامت متوسط دارد
دمای داخلی تجهیز اهمیت دارد
پایداری اندازهگیری مهمتر از پاسخ فوقسریع است
بسیار مناسب و کاربردی محسوب میشود.
دقت و پایداری اندازهگیری در سنسور RTD-PT100 هدمونت
استفاده از عنصر پلاتینی استاندارد در سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر باعث میشود رانش دقت در طول زمان حداقلی باشد.
در مقایسه با ترموکوپلها، این سنسور RTD-PT100 ثبات بیشتری در کاربردهای کنترلی ارائه میدهد و برای کنترل دما گزینه مطمئنتری است.
سیگنال خروجی مقاومتی این سنسور RTD-PT100 امکان اتصال مستقیم به:
PLC
کنترلر PID
ماژول RTD
ترانسمیتر دما
را فراهم میکند.
کاربردهای سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر
سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر در کاربردهای صنعتی گستردهای مورد استفاده قرار میگیرد، از جمله:
ماشینآلات صنعتی و خطوط تولید
سیستمهای گرمایشی و سرمایشی
مخازن، راکتورها و مبدلهای حرارتی
تابلوهای ابزار دقیق
سیستمهای کنترل فرآیند
در این کاربردها، هدمونت بودن و طول استاندارد دو عامل اصلی انتخاب این سنسور RTD-PT100 هستند.
مشخصات فنی سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر
نوع سنسور: RTD PT100
طراحی: هدمونت (کلگیدار)
طول پروب: ۱۰ سانتیمتر
عنصر حسگر: پلاتین (Platinum)
مقاومت در دمای 0°C: 100 اهم
نوع اتصال: ترمینالی داخل هد
نوع خروجی: مقاومتی (RTD)
کاربرد: اندازهگیری دقیق دما در نصبهای دائمی صنعتی
نکات مهم نصب سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر
برای دستیابی به بهترین عملکرد از سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر رعایت موارد زیر توصیه میشود:
سنسور در نقطهای نصب شود که نمایانگر دمای واقعی فرآیند باشد
هد سنسور پس از سیمکشی کاملاً بسته شود
کابلکشی با سیم مناسب و ترجیحاً شیلددار انجام شود
از وارد شدن تنش مکانیکی به پروب جلوگیری گردد
تفاوت سنسور RTD-PT100 هدمونت ۱۰ سانت با مدلهای کوتاهتر
در مقایسه با مدلهای ۳ یا ۵ سانتیمتری، سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر:
نفوذ حرارتی عمیقتری دارد
دمای واقعیتری از فرآیند ارائه میدهد
برای نصبهای صنعتی دائمی مناسبتر است
در مقابل، مدلهای کوتاهتر برای اندازهگیریهای سریع و سطحی مناسبتر هستند.
پرسشهای متداول تخصصی درباره سنسور RTD-PT100 هدمونت ۱۰ سانتیمتر
در چه شرایطی طول ۱۰ سانت بهترین انتخاب است؟
زمانی که سنسور باید از دیواره عبور کرده و دمای داخلی تجهیز را اندازهگیری کند.
آیا میتوان داخل هد این سنسور ترانسمیتر نصب کرد؟
بله، در بسیاری از مدلها فضای هد برای نصب ترانسمیتر مناسب است.
این سنسور برای PLC مناسب است؟
بله، خروجی PT100 آن مستقیماً به ماژول RTD متصل میشود.
آیا هدمونت بودن روی دوام سنسور تأثیر دارد؟
بله، هد از اتصالات محافظت کرده و عمر مفید سنسور را افزایش میدهد.
این سنسور برای چه کاربردی انتخاب مناسبی نیست؟
برای اندازهگیری دمای سطحی بسیار سریع یا فضاهای فوقمحدود.
