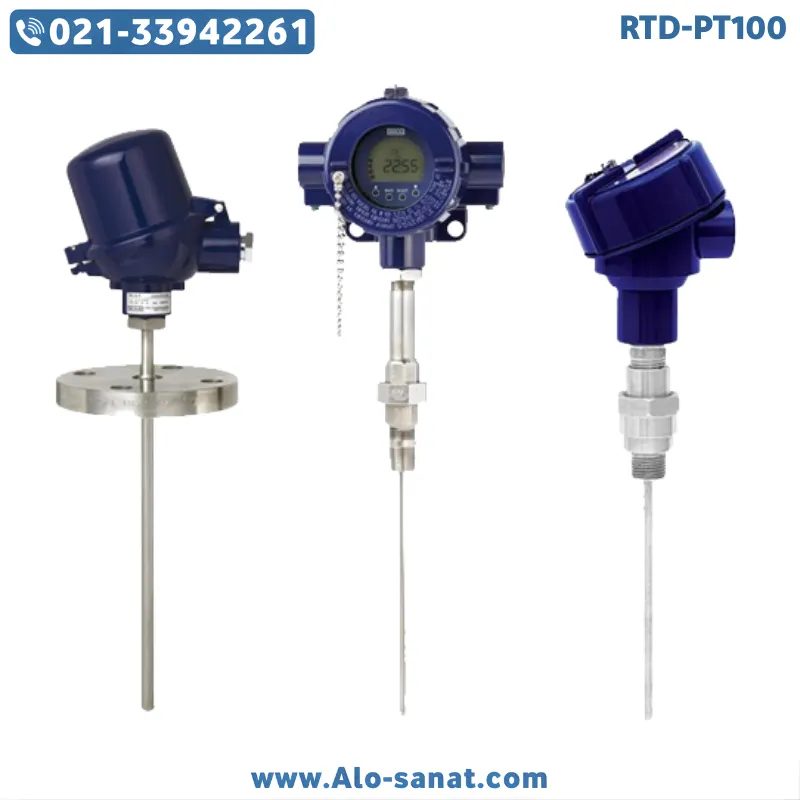

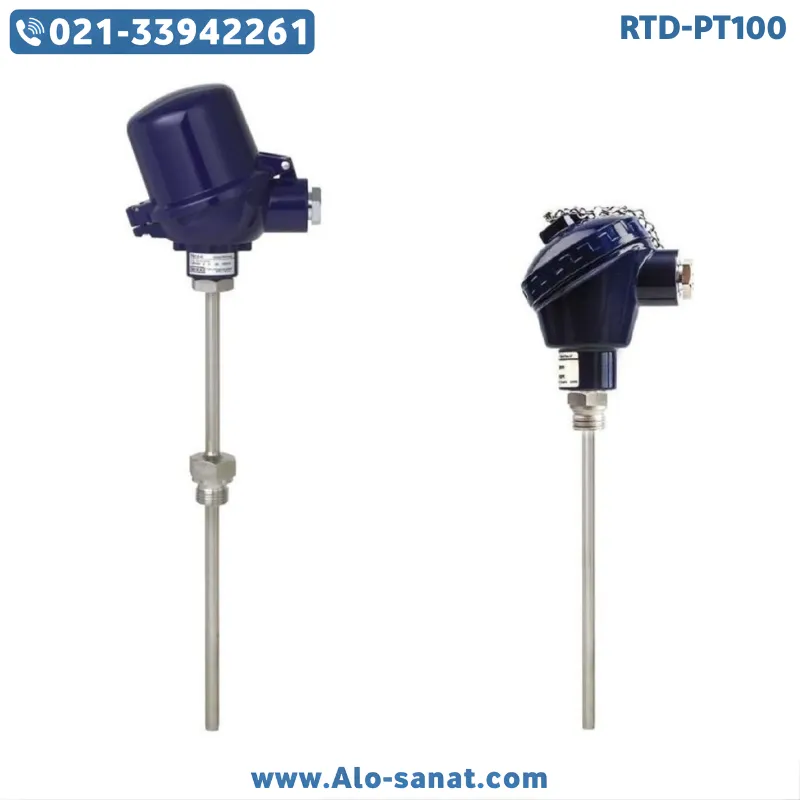

سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر یک حسگر دمای صنعتی دقیق و حرفهای است که برای کاربردهایی طراحی شده که اطمینان اندازهگیری، افزونگی (Redundancy) و انعطاف در طراحی سیستم کنترلی اهمیت بالایی دارد.
این سنسور RTD-PT100 دوبل با بهرهگیری از دو المان مستقل PT100 در یک پروب واحد، امکان اندازهگیری همزمان دما در دو مدار مجزا را فراهم میکند، بدون آنکه سیگنال بهصورت داخلی تبدیل یا پردازش شود.
حذف ترانسمیتر داخلی در این مدل، آن را به گزینهای ایدهآل برای پروژههایی تبدیل کرده که کنترل کامل تبدیل سیگنال در سطح PLC یا سیستم DCS انجام میشود.
معرفی سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر
سنسور RTD-PT100 دوبل Wika بدون ترانسمیتر یک سنسور دمای مقاومتی است که بر پایه تغییر مقاومت الکتریکی عنصر پلاتینی PT100 نسبت به دما کار میکند.
در این سنسور RTD-PT100، هر المان در دمای صفر درجه سانتیگراد دارای مقاومت ۱۰۰ اهم است و با افزایش دما، مقاومت آن بهصورت خطی و کاملاً قابل پیشبینی تغییر میکند.
دوبل بودن این سنسور RTD-PT100 به این معناست که دو المان کاملاً مستقل در یک بدنه مشترک قرار گرفتهاند؛ هر کدام خروجی جداگانه دارند و میتوانند به دو ورودی اندازهگیری مجزا متصل شوند.
مفهوم «دوبل» در سنسور RTD-PT100 ویکا
در سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر، دوبل بودن صرفاً افزایش تعداد سیمها نیست؛ بلکه یک راهکار مهندسی برای افزایش ایمنی و قابلیت اطمینان سیستم محسوب میشود.
کاربردهای اصلی ساختار دوبل عبارتاند از:
ارسال همزمان دما به PLC و سیستم مانیتورینگ
استفاده یکی بهعنوان سیگنال اصلی و دیگری بهعنوان Backup
مقایسه دو مقدار دما برای تشخیص خطای سنسور
تفکیک مدار کنترلی و مدار ایمنی
در سیستمهایی که توقف فرآیند هزینهبر یا خطرناک است، استفاده از سنسور RTD-PT100 دوبل یک استاندارد حرفهای محسوب میشود.
چرا بدون ترانسمیتر؟ تحلیل مهندسی انتخاب
سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر بهطور مستقیم سیگنال مقاومتی PT100 را ارائه میدهد، بدون تبدیل آن به 4–20 mA یا ولتاژ.
این انتخاب در پروژههای حرفهای کاملاً آگاهانه انجام میشود.
مزایای حذف ترانسمیتر در این سنسور RTD-PT100:
کنترل کامل نوع تبدیل سیگنال در سطح سیستم
امکان استفاده از ماژول RTD با دقت بالاتر
حذف خطای ناشی از ترانسمیتر داخلی
افزایش انعطافپذیری در طراحی و توسعه سیستم
به همین دلیل، این مدل برای پروژههای PLC، DCS و سیستمهای ابزار دقیق پیشرفته بسیار محبوب است.
کیفیت اندازهگیری در سنسور RTD-PT100 دوبل ویکا
برند WIKA در حوزه ابزار دقیق به دقت و پایداری معروف است.
در سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر، کیفیت المان پلاتینی، یکنواختی ساخت و کنترل کیفی باعث میشود:
رانش دقت در طول زمان حداقلی باشد
پاسخ حرارتی قابل پیشبینی باقی بماند
کالیبراسیون پایدار و قابل اعتماد انجام شود
این ویژگیها سنسور RTD-PT100 دوبل ویکا را برای کاربردهای حساس کنترلی به گزینهای مطمئن تبدیل میکند.
رفتار سیگنال و ملاحظات سیمکشی
از آنجا که سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر سیگنال خام مقاومتی ارائه میدهد، طراحی صحیح سیمکشی اهمیت بالایی دارد.
هر المان باید بهصورت مستقل به ورودی RTD متصل شود و استفاده از روشهای ۳ سیمه یا ۴ سیمه (بسته به دقت مورد نیاز) توصیه میشود.
در این مدل:
نویزپذیری کمتر از ترموکوپلها است
ولی طول کابل و کیفیت اتصال همچنان مهم است
انتخاب ماژول RTD مناسب نقش کلیدی دارد
کاربردهای سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر
این سنسور RTD-PT100 دوبل در کاربردهایی استفاده میشود که ایمنی، پایداری و کنترل دقیق اولویت دارند، از جمله:
سیستمهای کنترلی PLC و DCS
صنایع نفت، گاز و پتروشیمی
نیروگاهها و تجهیزات تولید انرژی
فرآیندهای شیمیایی حساس
خطوط تولید با نیاز به افزونگی اندازهگیری
در این کاربردها، دوبل بودن و حذف ترانسمیتر داخلی یک مزیت مهندسی واقعی است.
مشخصات فنی سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر
نوع سنسور: RTD PT100 دوبل
برند: WIKA
تعداد المان: ۲ عدد PT100 مستقل
مقاومت در 0°C: 100 اهم برای هر المان
نوع خروجی: مقاومتی (RTD خام)
ترانسمیتر داخلی: ندارد
نوع اتصال: ترمینالی یا کابلی (بسته به مدل)
کاربرد: سیستمهای کنترلی دقیق و افزونهدار
نکات مهم نصب سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر
برای عملکرد صحیح این سنسور RTD-PT100 دوبل رعایت موارد زیر ضروری است:
هر المان به ورودی مجزا متصل شود
از ماژول RTD با دقت مناسب استفاده گردد
کابلکشی منظم و ترجیحاً شیلددار انجام شود
از اتصال اشتباه دو المان به یک مدار جلوگیری شود
طراحی اشتباه در این مرحله میتواند مزیت دوبل بودن سنسور را عملاً بیاثر کند.
تفاوت این مدل با سنسور RTD-PT100 دوبل ترانسمیتردار
در مقایسه با مدلهای دارای ترانسمیتر داخلی، سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر:
انعطاف طراحی بیشتری دارد
دقت نهایی وابسته به ماژول انتخابی است
برای پروژههای حرفهایتر مناسبتر است
در مقابل، مدلهای ترانسمیتردار برای کاربردهای سادهتر و کابلکشی طولانی مناسبتر هستند.
پرسشهای متداول تخصصی درباره سنسور RTD-PT100 دوبل ویکا بدون ترانسمیتر
در چه شرایطی استفاده از سنسور دوبل بدون ترانسمیتر توصیه میشود؟
زمانی که افزونگی اندازهگیری، مانیتورینگ همزمان یا طراحی پیشرفته PLC مدنظر باشد.
آیا میتوان هر دو المان را به یک PLC متصل کرد؟
بله، به شرط استفاده از دو ورودی RTD مستقل.
مزیت حذف ترانسمیتر داخلی در این سنسور چیست؟
کنترل کامل تبدیل سیگنال و کاهش خطای تبدیل.
آیا این سنسور برای کابلکشی طولانی مناسب است؟
در صورت استفاده از ماژول مناسب و کابل با کیفیت، بله؛ ولی برای مسیرهای بسیار طولانی ترانسمیتر توصیه میشود.
این مدل برای چه کاربردی انتخاب مناسبی نیست؟
برای سیستمهای سادهای که فقط خروجی 4–20 mA نیاز دارند و انعطاف طراحی اهمیت ندارد.
