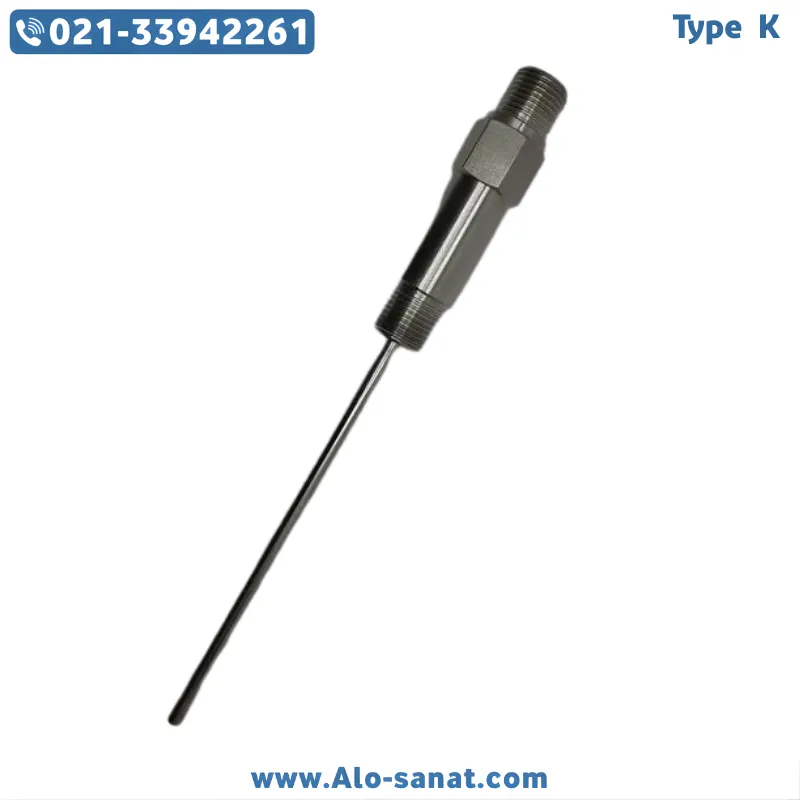

سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount) یک مجموعه اندازهگیری دمای صنعتی با طراحی حرفهای و ساختار مکانیکی پیشرفته است که برای کاربردهای حساس و فرآیندهای تحت ارتعاش طراحی شده است. این مدل با بهرهگیری از المنت پلاتینیومی PT100 و مغزی فنری یاتاقانی، تماس حرارتی پایدار و دقیق با ترموول یا محل نصب را تضمین میکند. استفاده از مغزی روزمونت (Rosemount) در این سنسور، دقت، پایداری و کیفیت ساخت بالا را به همراه دارد. سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount) انتخابی ایدهآل برای صنایع نفت و گاز، پتروشیمی، نیروگاهی و خطوط فرآیندی حساس محسوب میشود.
ساختار فنری (Spring Loaded) باعث میشود المنت همواره تحت فشار کنترلشده در انتهای ترموول قرار گیرد و انتقال حرارت بهصورت مؤثر و بدون فاصله هوایی انجام شود.
معرفی سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount)
سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount) بر اساس تغییر مقاومت الکتریکی عنصر پلاتین نسبت به دما کار میکند. در دمای صفر درجه سانتیگراد، مقاومت المنت برابر 100 اهم است و با افزایش دما، مقدار مقاومت بهصورت تقریباً خطی افزایش مییابد. این رفتار خطی باعث میشود قرائت دما با دقت بالا و خطای کم انجام شود.
طراحی رزوه دوسر در این مدل امکان اتصال مطمئن بین هد، نیپل و ترموول را فراهم میکند. ساختار فنری یاتاقانی باعث میشود مغزی سنسور بهصورت مداوم به انتهای ترموول فشار داده شود و تماس حرارتی کامل برقرار گردد.
مغزی روزمونت (Rosemount) در این سنسور به دلیل کیفیت ساخت بالا، دقت پایدار و تکرارپذیری عالی شناخته میشود و در بسیاری از پروژههای صنعتی بزرگ مورد استفاده قرار میگیرد.
مزایا استفاده از سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount)
یکی از مهمترین مزایای سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount) تماس حرارتی پایدار به دلیل ساختار فنری است. این ویژگی باعث کاهش خطای اندازهگیری ناشی از فاصله یا لق بودن سنسور داخل ترموول میشود.
مزیت دیگر، قابلیت تعویض آسان مغزی بدون باز کردن کامل ترموول از فرآیند است. این موضوع باعث کاهش زمان توقف تولید میشود.
کیفیت مغزی روزمونت نیز تضمینکننده پایداری طولانیمدت و دقت بالا در اندازهگیری است.
این مدل معمولاً در بازه دمایی حدود 200- تا 600+ درجه سانتیگراد (بسته به طراحی و نوع متریال) قابل استفاده است.
جزئیات فنی سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount)
نوع سنسور: RTD – PT100
نوع ساختار: رزوه دوسر فنری (Spring Loaded)
نوع مغزی: روزمونت (Rosemount)
نوع المنت: پلاتینیومی 100 اهم در 0°C
نوع اتصال الکتریکی: دو سیمه، سه سیمه یا چهار سیمه
نوع نصب: داخل ترموول
جنس غلاف مغزی: استنلس استیل مقاوم
محدوده دمای کاری: حدود 200- تا 600+ درجه سانتیگراد
نوع خروجی: سیگنال مقاومتی (اهم) یا 4-20mA با ترانسمیتر
کلاس دقت: معمولاً کلاس A یا دقیقتر
کاربرد: فرآیندهای تحت فشار و ارتعاش
در کاربردهای حساس صنعتی، استفاده از اتصال چهار سیمه برای دستیابی به بالاترین دقت توصیه میشود.
تحلیل نقش ساختار فنری یاتاقانی در افزایش دقت
در سیستمهای ترموولدار، اگر مغزی سنسور بهخوبی به انتهای ترموول نچسبد، یک لایه هوای عایق ایجاد میشود که باعث تأخیر و خطا در اندازهگیری میگردد. سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount) با استفاده از فنر داخلی، این مشکل را برطرف میکند.
فنر باعث میشود حتی در صورت انبساط حرارتی یا ارتعاش مکانیکی، تماس حرارتی حفظ شود. این ویژگی در صنایع نفت و گاز و نیروگاهها اهمیت زیادی دارد.
کاربردهای صنعتی سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount)
این مدل در صنایع نفت و گاز برای پایش دمای خطوط انتقال و مخازن تحت فشار استفاده میشود. در صنایع پتروشیمی و نیروگاهی نیز برای اندازهگیری دمای نقاط بحرانی کاربرد دارد.
در واحدهای تولیدی بزرگ که نیاز به دقت بالا و قابلیت سرویس آسان وجود دارد، سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount) گزینهای حرفهای محسوب میشود.
همچنین در پروژههای EPC و سیستمهای مانیتورینگ پیشرفته صنعتی کاربرد گستردهای دارد.
نکات مهم در نصب و نگهداری
در هنگام نصب باید از انتخاب طول صحیح مغزی متناسب با طول ترموول اطمینان حاصل شود. فنر باید فشار مناسب ایجاد کند تا تماس کامل برقرار شود.
در صورت استفاده از ترانسمیتر هد مونت، کالیبراسیون اولیه توصیه میشود. همچنین بازرسی دورهای رزوهها و وضعیت فنر به حفظ عملکرد دقیق کمک میکند.
تعویض مغزی در صورت خرابی بدون باز کردن ترموول، یکی از مزایای مهم این ساختار است.
سوالات درباره سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount)
1. مزیت ساختار فنری چیست؟
حفظ تماس حرارتی کامل با انتهای ترموول و کاهش خطای اندازهگیری.
2. آیا امکان تعویض مغزی بدون توقف فرآیند وجود دارد؟
در بسیاری از موارد بله، بدون باز کردن ترموول میتوان مغزی را تعویض کرد.
3. این مدل برای چه صنایعی مناسبتر است؟
برای صنایع نفت و گاز، پتروشیمی و نیروگاهی بسیار مناسب است.
4. آیا اتصال چهار سیمه در این مدل قابل استفاده است؟
بله، برای دستیابی به بالاترین دقت توصیه میشود.
5. مهمترین مزیت این محصول چیست؟
دقت بالا، تماس حرارتی پایدار و کیفیت مغزی روزمونت از مهمترین مزایای سنسور RTD-PT100 رزوه دوسر فنری (یاتاقانی) مغزی روزمونت (Rosemount) محسوب میشود.
