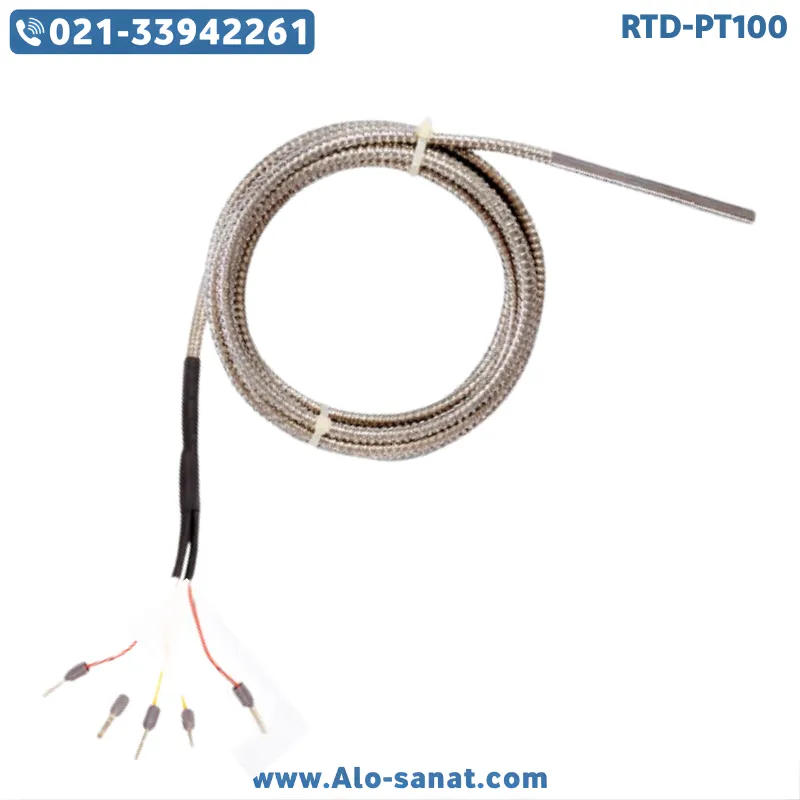

سنسور دوبل RTD-PT100 (شش سیم) یک حسگر دمای مقاومتی صنعتی با دو المنت مستقل PT100 در یک بدنه مشترک است که برای کاربردهای حیاتی و سیستمهای کنترلی حساس طراحی شده است. این مدل با داشتن شش سیم خروجی، امکان اتصال مجزای هر المنت بهصورت سه سیمه را فراهم میکند و دقت اندازهگیری بالا به همراه قابلیت افزونگی (Redundancy) را در اختیار کاربر قرار میدهد. سنسور دوبل RTD-PT100 (شش سیم) انتخابی ایدهآل برای صنایع نفت و گاز، نیروگاهی، پتروشیمی، دارویی و خطوط تولیدی است که توقف فرآیند یا خطای اندازهگیری قابل قبول نیست.
وجود دو المنت در یک سنسور باعث میشود در صورت بروز مشکل در یکی از مدارها، المنت دوم بهعنوان بکاپ عمل کند یا برای مقایسه و مانیتورینگ همزمان مورد استفاده قرار گیرد.
معرفی سنسور دوبل RTD-PT100 (شش سیم)
سنسور دوبل RTD-PT100 (شش سیم) بر اساس تغییر مقاومت الکتریکی عنصر پلاتین نسبت به دما عمل میکند. هر المنت PT100 در دمای صفر درجه سانتیگراد دارای مقاومت 100 اهم است و با افزایش دما، این مقدار بهصورت تقریباً خطی افزایش مییابد. در ساختار دوبل، دو المنت مجزا در یک غلاف مشترک نصب میشوند تا هر دو در یک نقطه حرارتی مشابه اندازهگیری انجام دهند.
شش سیم خروجی معمولاً به این صورت تقسیم میشوند که هر المنت دارای سه سیم مستقل است. این طراحی سه سیمه برای هر المنت باعث جبران مقاومت کابل و افزایش دقت اندازهگیری میشود.
سنسور دوبل RTD-PT100 (شش سیم) میتواند به دو ورودی مجزا در سیستم کنترل متصل شود یا یکی بهعنوان سنسور اصلی و دیگری بهعنوان پشتیبان استفاده گردد.
مزایا استفاده از سنسور دوبل RTD-PT100 (شش سیم)
مهمترین مزیت سنسور دوبل RTD-PT100 (شش سیم) افزایش اطمینان در اندازهگیری دما است. وجود دو المنت مستقل باعث میشود در صورت خرابی یکی، فرآیند بدون توقف ادامه یابد.
مزیت دیگر، امکان مقایسه همزمان دو سیگنال برای تشخیص خطا یا کالیبراسیون در حین کار است.
ساختار سه سیمه برای هر المنت نیز دقت بالاتری نسبت به اتصال دو سیمه فراهم میکند و اثر مقاومت کابل را کاهش میدهد.
سنسور دوبل RTD-PT100 (شش سیم) معمولاً در بازه دمایی حدود 200- تا 600+ درجه سانتیگراد (بسته به نوع غلاف و طراحی) قابل استفاده است.
جزئیات فنی سنسور دوبل RTD-PT100 (شش سیم)
نوع سنسور: RTD – PT100 دوبل
تعداد المنت: دو عدد PT100 مستقل
تعداد سیم خروجی: شش سیم (سه سیمه برای هر المنت)
نوع المنت: پلاتینیومی 100 اهم در 0°C
نوع ساختار: سیمی، رزوهای، کلگیدار یا فلنجدار (بسته به سفارش)
جنس غلاف: استنلس استیل مقاوم به حرارت
نوع خروجی: سیگنال مقاومتی (اهم)
محدوده دمای کاری: حدود 200- تا 600+ درجه سانتیگراد
کلاس دقت: کلاس A یا کلاس B
امکان نصب ترانسمیتر: دارد (در مدلهای هدمونت)
در پروژههای حساس صنعتی، استفاده از سنسور دوبل RTD-PT100 (شش سیم) برای افزایش ضریب ایمنی توصیه میشود.
تحلیل کاربرد افزونگی (Redundancy) در سیستمهای صنعتی
در بسیاری از صنایع حیاتی، از جمله نیروگاهها و پالایشگاهها، خطای اندازهگیری دما میتواند منجر به خسارت جدی شود. سنسور دوبل RTD-PT100 (شش سیم) با ارائه دو سیگنال مستقل از یک نقطه حرارتی، امکان پیادهسازی سیستمهای ایمنتر را فراهم میکند.
این طراحی همچنین امکان استفاده همزمان از یک المنت برای سیستم کنترل و دیگری برای سیستم مانیتورینگ یا آلارم را فراهم میسازد.
کاربردهای صنعتی سنسور دوبل RTD-PT100 (شش سیم)
این مدل در صنایع نفت و گاز برای پایش دمای نقاط بحرانی کاربرد دارد. در نیروگاهها برای مانیتورینگ دمای تجهیزات حساس استفاده میشود.
در صنایع دارویی و غذایی نیز برای فرآیندهای کنترلشده که نیاز به اطمینان بالا دارند کاربرد دارد.
همچنین در سیستمهای ایمنی (Safety Instrumented Systems) و پروژههای دارای الزامات استاندارد ایمنی صنعتی استفاده میشود.
نکات مهم در نصب و نگهداری
در هنگام نصب باید سیمهای مربوط به هر المنت بهصورت مجزا و صحیح به سیستم کنترل متصل شوند.
در مدلهای کلگیدار، تفکیک صحیح ترمینالهای هر المنت اهمیت دارد.
کالیبراسیون دورهای هر دو المنت توصیه میشود تا از صحت عملکرد سنسور دوبل RTD-PT100 (شش سیم) اطمینان حاصل گردد.
سوالات درباره سنسور دوبل RTD-PT100 (شش سیم)
1. تفاوت سنسور دوبل با سنسور تک چیست؟
در مدل دوبل دو المنت مستقل وجود دارد که امکان افزونگی و اطمینان بالاتر فراهم میکند.
2. چرا از شش سیم استفاده میشود؟
هر المنت بهصورت سه سیمه متصل میشود تا دقت اندازهگیری افزایش یابد.
3. آیا میتوان از یک المنت بهعنوان بکاپ استفاده کرد؟
بله، یکی میتواند سنسور اصلی و دیگری پشتیبان باشد.
4. این مدل برای چه صنایعی مناسبتر است؟
برای صنایع حیاتی مانند نفت، گاز و نیروگاهی بسیار مناسب است.
5. مهمترین مزیت این محصول چیست؟
افزونگی، افزایش اطمینان و دقت بالا از مهمترین مزایای سنسور دوبل RTD-PT100 (شش سیم) محسوب میشود.
