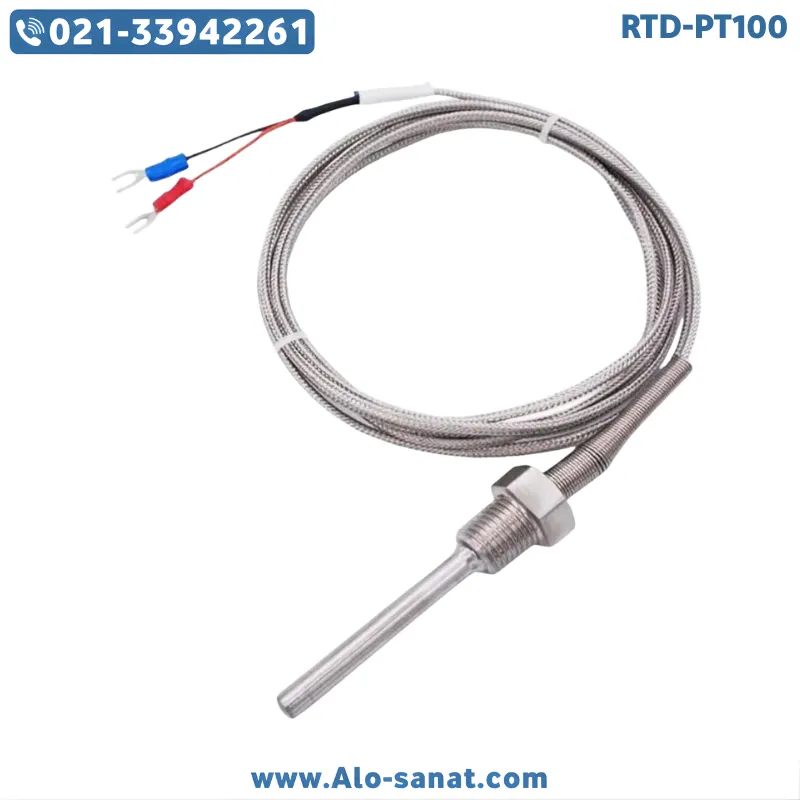

سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی یک حسگر دمای مقاومتی صنعتی با طول نفوذ بالا و طراحی مکانیکی ویژه برای نصب فشاری یا فنری در ترموول و غلافهای محافظ است. این مدل با بهرهگیری از المنت پلاتینیومی PT100 و ساختار قطعه چاکدار، امکان تماس حرارتی بهتر با انتهای ترموول را فراهم میکند و در نتیجه دقت اندازهگیری را افزایش میدهد. سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی بهطور خاص برای صنایع فرآیندی، نیروگاهی، پتروشیمی و سیستمهای دارای ارتعاش متوسط طراحی شده است.
طول ۵۰ سانتیمتری این سنسور باعث میشود المنت در عمق مناسب مخازن یا خطوط انتقال قرار گیرد و دمای واقعی سیال یا فرآیند را با خطای کمتر اندازهگیری کند.
معرفی سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی
سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی بر اساس تغییر مقاومت الکتریکی عنصر پلاتین نسبت به دما عمل میکند. در دمای صفر درجه سانتیگراد، مقاومت المنت برابر با 100 اهم است و با افزایش دما، این مقدار بهصورت تقریباً خطی افزایش مییابد. این رفتار خطی موجب میشود سیستمهای کنترلی صنعتی بتوانند دمای واقعی را با دقت بالا محاسبه کنند.
طراحی قطعه چاکدار در این مدل معمولاً برای نصب در داخل ترموول یا محفظههای خاص استفاده میشود. این قطعه با ایجاد فشار یا قفل مکانیکی مناسب، سنسور را در موقعیت دقیق نگه میدارد و از حرکت ناخواسته جلوگیری میکند.
در سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی، این طراحی باعث میشود نوک سنسور تماس حرارتی کاملتری با انتهای ترموول داشته باشد که انتقال حرارت بهتر و پاسخ دقیقتر را به همراه دارد.
مزایا استفاده از سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی
یکی از مهمترین مزایای سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی بهبود تماس حرارتی با محل اندازهگیری است. این موضوع باعث افزایش دقت و کاهش تأخیر پاسخ میشود.
مزیت دیگر، تثبیت مکانیکی بهتر در داخل ترموول یا محفظه است که در محیطهای دارای ارتعاش اهمیت زیادی دارد.
طول ۵۰ سانتیمتری نیز برای مخازن و خطوط عمیق مناسب بوده و امکان اندازهگیری در مرکز جریان را فراهم میکند.
این سنسور معمولاً در بازه دمایی حدود 200- تا 600+ درجه سانتیگراد (بسته به متریال غلاف و طراحی) قابل استفاده است.
جزئیات فنی سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی
نوع سنسور: RTD – PT100
نوع ساختار: قطعه چاکدار (مناسب نصب در ترموول)
طول غلاف: ۵۰ سانتیمتر (500 میلیمتر)
جنس غلاف: استنلس استیل مقاوم به حرارت
نوع المنت: پلاتینیومی 100 اهم در 0°C
نوع اتصال الکتریکی: دو سیمه، سه سیمه یا چهار سیمه
نوع خروجی: سیگنال مقاومتی (اهم)
محدوده دمای کاری: حدود 200- تا 600+ درجه سانتیگراد
کلاس دقت: کلاس A یا کلاس B
در کاربردهای دقیق صنعتی، استفاده از اتصال سه سیمه یا چهار سیمه توصیه میشود تا اثر مقاومت کابل به حداقل برسد.
تحلیل نقش قطعه چاکدار در بهبود عملکرد
در بسیاری از سیستمهای فرآیندی، اگر سنسور بهطور کامل با انتهای ترموول تماس نداشته باشد، انتقال حرارت ناقص خواهد بود و خطای اندازهگیری افزایش مییابد. سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی با طراحی خاص خود، این تماس را بهبود میبخشد.
این ساختار همچنین باعث میشود سنسور در برابر لرزشهای متوسط پایدارتر باشد و جابهجایی نداشته باشد.
کاربردهای صنعتی سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی
این مدل در صنایع پتروشیمی برای اندازهگیری دمای مخازن بزرگ استفاده میشود. در نیروگاهها و سیستمهای بخار نیز کاربرد دارد.
در صنایع غذایی و شیمیایی، سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی برای فرآیندهای حجیم و حساس انتخاب مناسبی است.
همچنین در پروژههای مهندسی که نصب داخل ترموول الزامی است، این مدل کاربرد گستردهای دارد.
نکات مهم در نصب و نگهداری
در هنگام نصب باید اطمینان حاصل شود که قطعه چاکدار بهدرستی در محل خود قفل شده و سنسور به انتهای ترموول رسیده است.
انتخاب طول مناسب متناسب با عمق ترموول اهمیت زیادی دارد.
بازرسی دورهای وضعیت غلاف و بررسی صحت اتصال الکتریکی میتواند عمر مفید سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی را افزایش دهد.
سوالات درباره سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی
1. قطعه چاکدار چه کاربردی دارد؟
برای تثبیت سنسور داخل ترموول و بهبود تماس حرارتی استفاده میشود.
2. چرا طول ۵۰ سانتیمتری مهم است؟
برای اندازهگیری دقیق در عمق زیاد مخازن و خطوط انتقال.
3. آیا این مدل برای محیطهای دارای لرزش مناسب است؟
بله، ساختار چاکدار باعث تثبیت بهتر میشود.
4. اتصال چهار سیمه چه مزیتی دارد؟
دقت بالاتر با حذف اثر مقاومت کابل را فراهم میکند.
5. مهمترین مزیت این محصول چیست؟
تماس حرارتی بهتر، تثبیت مکانیکی مناسب و اندازهگیری دقیق در عمق بالا از مهمترین مزایای سنسور RTD-PT100 قطعه چاکدار ۵۰ سانتی محسوب میشود.
