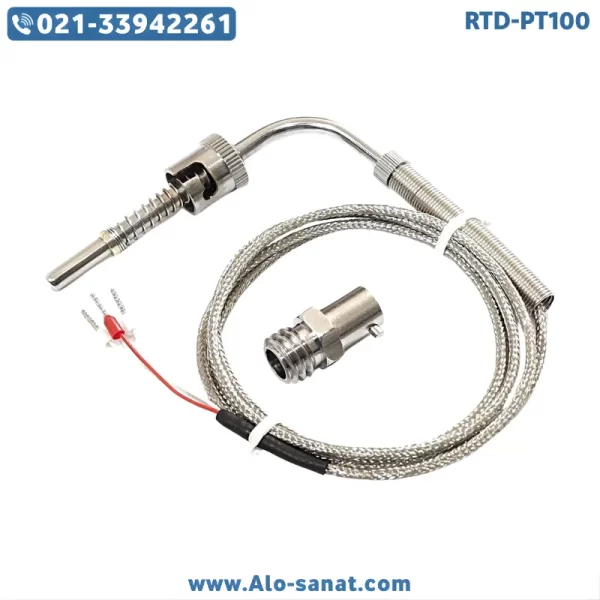

سنسور RTD-PT100 قطر ۴ میلیمتر طول ۵ سانتیمتر L شکل یکی از سنسورهای دمای مقاومتی پرکاربرد در سیستمهای صنعتی است که برای نصب در فضاهای محدود و نقاطی با محدودیت خروج مستقیم کابل طراحی شده است.
این سنسور RTD-PT100 با استفاده از عنصر پلاتینی استاندارد، دقت اندازهگیری بالا و پایداری طولانیمدت را در کنار طراحی مکانیکی کاربردی ارائه میدهد.
طراحی L شکل در این مدل باعث کاهش تنش مکانیکی روی کابل و افزایش ایمنی نصب در تجهیزات صنعتی میشود.
معرفی سنسور RTD-PT100 قطر ۴ میلیمتر طول ۵ سانتیمتر L شکل
سنسور RTD-PT100 قطر ۴ میلیمتر طول ۵ سانتیمتر L شکل یک حسگر دمای مقاومتی است که بر اساس تغییر مقاومت الکتریکی عنصر پلاتینی نسبت به دما کار میکند.
در این سنسور RTD-PT100، مقاومت در دمای صفر درجه سانتیگراد برابر با ۱۰۰ اهم است و با افزایش دما، مقاومت بهصورت خطی تغییر میکند؛ ویژگیای که اندازهگیری دقیق و قابل اعتماد دما را ممکن میسازد.
طول ۵ سانتیمتری این سنسور RTD-PT100 برای اندازهگیری دمای موضعی و نزدیک به سطح یا بدنه تجهیزات بسیار مناسب است و قطر ۴ میلیمتر تعادل مناسبی بین استحکام مکانیکی و پاسخ حرارتی ایجاد میکند.
مزیت طراحی L شکل در سنسور RTD-PT100 قطر ۴ میلیمتر
طراحی L شکل در سنسور RTD-PT100 قطر ۴ میلیمتر طول ۵ سانتیمتر L شکل یک ویژگی کاملاً کاربردی است، نه صرفاً تفاوت ظاهری.
در بسیاری از ماشینآلات و تجهیزات صنعتی، خروج مستقیم کابل باعث ایجاد فشار، خمش ناخواسته یا حتی قطعی کابل در بلندمدت میشود.
طراحی L شکل در این سنسور RTD-PT100:
مسیر خروج کابل را ایمنتر میکند
تنش مکانیکی روی محل اتصال را کاهش میدهد
نصب سنسور را در فضاهای فشرده سادهتر میسازد
به همین دلیل این مدل در تجهیزات دقیق و ماشینآلات با فضای محدود بسیار مورد توجه قرار میگیرد.
بررسی قطر ۴ میلیمتر در سنسور RTD-PT100
قطر ۴ میلیمتر در سنسور RTD-PT100 قطر ۴ میلیمتر طول ۵ سانتیمتر L شکل نشاندهنده یک انتخاب متعادل مهندسی است.
این قطر نسبت به مدلهای ۳ میلیمتری، استحکام مکانیکی بیشتری دارد و در عین حال همچنان پاسخ حرارتی مناسبی ارائه میدهد.
در کاربردهایی که سنسور ممکن است در معرض لرزش، تماس مکانیکی یا نصب مکرر قرار گیرد، قطر ۴ میلیمتر باعث افزایش دوام و کاهش احتمال آسیب میشود، بدون اینکه دقت اندازهگیری بهطور محسوسی کاهش یابد.
نقش طول ۵ سانتیمتر در عملکرد سنسور RTD-PT100
طول ۵ سانتیمتر در این سنسور RTD-PT100 برای کاربردهایی طراحی شده که:
اندازهگیری دمای نزدیک به سطح انجام میشود
نیازی به نفوذ عمیق در سیال یا محیط نیست
کنترل دمای موضعی اهمیت بالایی دارد
این طول کوتاه باعث کاهش تأخیر حرارتی و افزایش سرعت پاسخ سنسور RTD-PT100 در برابر تغییرات دما میشود.
کاربردهای سنسور RTD-PT100 قطر ۴ میلیمتر L شکل
سنسور RTD-PT100 قطر ۴ میلیمتر طول ۵ سانتیمتر L شکل در طیف وسیعی از کاربردهای صنعتی مورد استفاده قرار میگیرد، از جمله:
ماشینآلات صنعتی با فضای نصب محدود
قالبها و بلوکهای فلزی
تجهیزات آزمایشگاهی و دستگاههای تست
سیستمهای کنترلی و تابلوهای صنعتی
تجهیزات گرمایشی با کنترل موضعی دما
در این کاربردها، طراحی زاویهدار و استحکام مناسب از دلایل اصلی انتخاب این سنسور RTD-PT100 است.
مشخصات فنی سنسور RTD-PT100 قطر ۴ میلیمتر طول ۵ سانتیمتر L شکل
نوع سنسور: RTD PT100
طراحی مکانیکی: L شکل
قطر پروب: ۴ میلیمتر
طول پروب: ۵ سانتیمتر
عنصر حسگر: پلاتین (Platinum)
مقاومت در 0°C: 100 اهم
نوع خروجی: مقاومتی (RTD)
کاربرد: اندازهگیری دقیق دما در محیطهای صنعتی
نکات مهم نصب سنسور RTD-PT100 قطر ۴ میلیمتر L شکل
برای دستیابی به بهترین عملکرد از سنسور RTD-PT100 قطر ۴ میلیمتر طول ۵ سانتیمتر L شکل، رعایت نکات زیر توصیه میشود:
از وارد شدن تنش مکانیکی به بخش زاویهدار جلوگیری شود
محل نصب تمیز و دارای تماس حرارتی مناسب باشد
کابل در مسیرهای ایمن و دور از منابع حرارتی شدید هدایت شود
سنسور بهطور کامل در محل اندازهگیری تثبیت گردد
پرسشهای متداول درباره سنسور RTD-PT100 قطر ۴ میلیمتر L شکل
این سنسور برای چه نوع اندازهگیری مناسب است؟
برای اندازهگیری دمای موضعی و دقیق در تجهیزات صنعتی با فضای نصب محدود.
تفاوت قطر ۴ میلیمتر با قطر ۳ میلیمتر چیست؟
قطر ۴ میلیمتر استحکام مکانیکی بیشتری دارد و برای محیطهای صنعتی خشنتر مناسبتر است.
مزیت اصلی طراحی L شکل چیست؟
کاهش فشار روی کابل و افزایش ایمنی و عمر مفید سنسور.
آیا این سنسور به PLC قابل اتصال است؟
بله، با استفاده از ماژول RTD یا ترانسمیتر دما.
این سنسور برای چه کاربردی مناسب نیست؟
برای اندازهگیری دما در فشارهای بالا یا محیطهای بسیار خورنده توصیه نمیشود.
