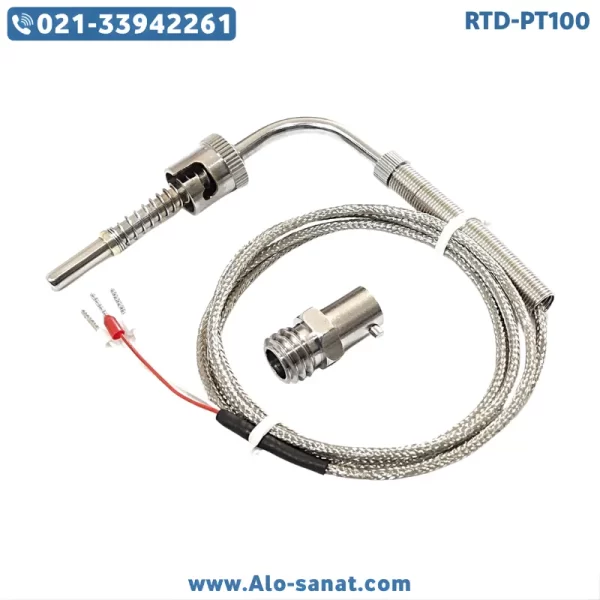

سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل یک حسگر دمای دقیق و کمحجم است که برای اندازهگیری دما در فضاهای محدود و نقاطی با محدودیت خروج مستقیم کابل طراحی شده است.
این سنسور RTD-PT100 با قطر باریک، طول کوتاه و طراحی L شکل، امکان نصب ایمن و بدون تنش مکانیکی را در تجهیزات صنعتی، آزمایشگاهی و سیستمهای کنترلی فراهم میکند.
استفاده از عنصر پلاتینی PT100 در این سنسور باعث دقت بالا، پایداری سیگنال و قابلیت اطمینان طولانیمدت در فرآیندهای حساس میشود.
معرفی سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل
سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل یک سنسور دمای مقاومتی است که بر اساس تغییر مقاومت الکتریکی پلاتین نسبت به دما عمل میکند.
در این سنسور RTD-PT100، مقدار مقاومت در دمای صفر درجه سانتیگراد برابر با ۱۰۰ اهم بوده و با افزایش دما، این مقدار بهصورت خطی تغییر میکند؛ ویژگیای که خواندن دقیق و پایدار دما را ممکن میسازد.
طول ۵ سانتیمتری این سنسور RTD-PT100 برای اندازهگیری دمای موضعی و سریع بسیار مناسب است و باعث کاهش تأخیر حرارتی در پاسخدهی سنسور میشود.
مزیت طراحی L شکل در سنسور RTD-PT100 قطر ۳ میلیمتر
طراحی L شکل در سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل یک مزیت کاربردی مهم در نصب صنعتی محسوب میشود.
در بسیاری از دستگاهها، خروج مستقیم کابل باعث خمشدگی، فشار مکانیکی یا حتی قطعی کابل در بلندمدت میشود.
طراحی L شکل در این سنسور RTD-PT100:
تنش مکانیکی روی محل اتصال کابل را کاهش میدهد
امکان نصب در فضاهای فشرده را فراهم میکند
مسیر کابلکشی را ایمنتر و منظمتر میسازد
این ویژگی بهخصوص در ماشینآلات کوچک و تجهیزات دقیق اهمیت بالایی دارد.
بررسی قطر ۳ میلیمتر در سنسور RTD-PT100
قطر ۳ میلیمتر در سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل نشاندهنده تمرکز این مدل بر سرعت پاسخ و دقت اندازهگیری است.
قطر کم باعث کاهش جرم حرارتی شده و سنسور میتواند تغییرات دما را سریعتر از مدلهای ضخیمتر تشخیص دهد.
این ویژگی باعث میشود این سنسور RTD-PT100 برای:
تجهیزات دقیق
اندازهگیری دمای موضعی
سیستمهای کنترلی حساس
انتخابی مناسب و حرفهای باشد.
نقش طول ۵ سانتیمتر در عملکرد سنسور RTD-PT100
طول ۵ سانتیمتر در سنسور RTD-PT100 قطر ۳ میلیمتر L شکل برای کاربردهایی طراحی شده که:
نقطه اندازهگیری به سطح نزدیک است
نیاز به نفوذ عمیق وجود ندارد
پاسخ سریع دما اهمیت دارد
این طول کوتاه باعث میشود سنسور RTD-PT100 دمای واقعی نقطه مورد نظر را با حداقل تأخیر ثبت کند.
کاربردهای سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل
سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل در کاربردهای متنوعی استفاده میشود، از جمله:
ماشینآلات صنعتی با فضای نصب محدود
تجهیزات آزمایشگاهی و تست حرارتی
قالبها و قطعات فلزی کوچک
سیستمهای ابزار دقیق
تابلوهای کنترلی و تجهیزات الکترونیکی
در این کاربردها، طراحی زاویهدار و قطر کم دو مزیت اصلی این سنسور RTD-PT100 هستند.
مشخصات فنی سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل
نوع سنسور: RTD PT100
طراحی مکانیکی: L شکل
قطر پروب: ۳ میلیمتر
طول پروب: ۵ سانتیمتر
عنصر حسگر: پلاتین (Platinum)
مقاومت در دمای 0°C: 100 اهم
نوع خروجی: مقاومتی (RTD)
کاربرد: اندازهگیری دقیق دما در فضاهای محدود
نکات مهم نصب سنسور RTD-PT100 قطر ۳ میلیمتر L شکل
برای دستیابی به بهترین عملکرد از سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل رعایت نکات زیر توصیه میشود:
از اعمال فشار به بخش زاویهدار سنسور جلوگیری شود
تماس حرارتی کامل بین پروب و محل اندازهگیری برقرار باشد
کابل در مسیر بدون کشش هدایت شود
از نصب در معرض ضربه مستقیم خودداری گردد
پرسشهای متداول درباره سنسور RTD-PT100 قطر ۳ میلیمتر طول ۵ سانتیمتر L شکل
این سنسور برای چه نوع اندازهگیری مناسب است؟
برای اندازهگیری دمای موضعی و سریع در فضاهای محدود.
مزیت اصلی طراحی L شکل چیست؟
کاهش تنش کابل و افزایش ایمنی نصب.
آیا قطر ۳ میلیمتر استحکام کافی دارد؟
برای کاربردهای دقیق مناسب است، اما برای ضربه مکانیکی شدید طراحی نشده است.
آیا این سنسور به PLC قابل اتصال است؟
بله، از طریق ماژول RTD یا ترانسمیتر دما.
این مدل برای چه کاربردی توصیه نمیشود؟
برای محیطهای با فشار یا لرزش مکانیکی شدید.
