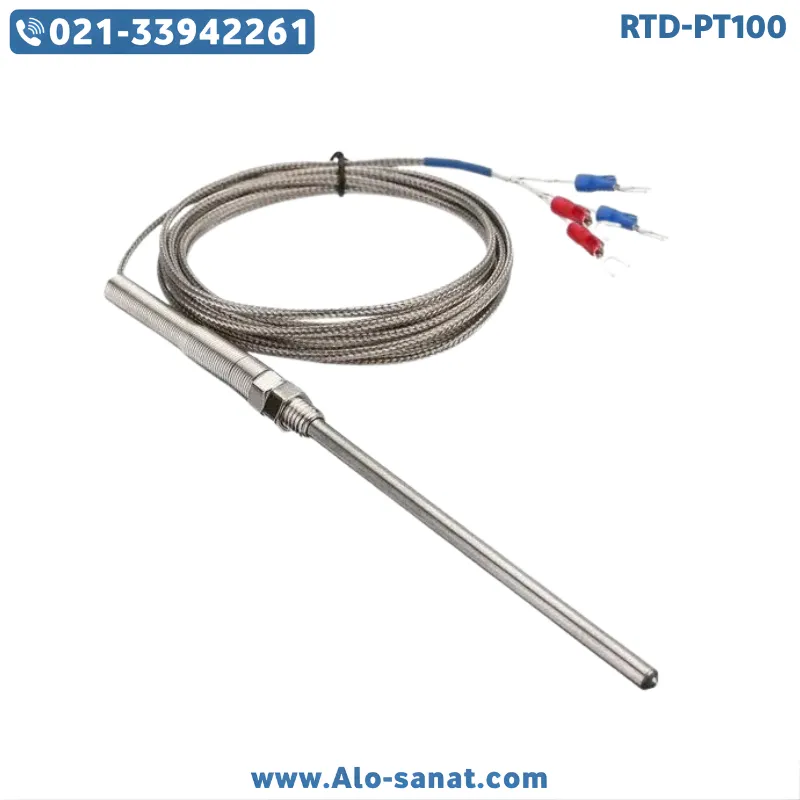

سنسور RTD-PT100 به طول ۳۰ سانتیمتر قطر ۶ میلیمتر رزوه ۱/۲ برای شرایطی طراحی شده که خطای دمای دیواره، عمق ناکافی نفوذ و ناپایداری اندازهگیری بهصورت مستقیم روی کنترل فرآیند اثر میگذارند.
این مدل از سنسور RTD-PT100 زمانی استفاده میشود که اندازهگیری دمای سطحی یا نیمهعمقی دیگر قابل قبول نیست و سنسور باید به ناحیهای برسد که رفتار حرارتی فرآیند واقعاً اتفاق میافتد.
انتخاب طول ۳۰ سانت، قطر ۶ میلیمتر و رزوه ۱/۲ اینچ در کنار هم، حاصل ملاحظات مکانیکی و حرارتی است، نه صرفاً یک انتخاب ابعادی.
چرا این سنسور RTD-PT100 برای اندازهگیری سطحی مناسب نیست
سنسور RTD-PT100 به طول ۳۰ سانتیمتر ذاتاً برای اندازهگیری سطحی طراحی نشده است.
در تجهیزاتی مانند مخازن فلزی، لولههای ضخیم یا بدنههای عایقشده، دمای دیواره معمولاً چندین درجه با دمای سیال یا هسته اختلاف دارد.
اگر سنسور RTD-PT100 کوتاه انتخاب شود، سیستم کنترل بر اساس دادهای تصمیم میگیرد که نماینده فرآیند واقعی نیست.
این مدل دقیقاً برای حذف همین خطا استفاده میشود:
عبور کامل از ناحیه سرد دیواره
ورود به ناحیه پایدار حرارتی
کاهش خطای ناشی از انتقال حرارت جانبی
اثر طول ۳۰ سانتیمتر بر رفتار دینامیکی اندازهگیری
طول ۳۰ سانتیمتری در این سنسور RTD-PT100 فقط به معنای «بلند بودن» نیست؛ بلکه روی پروفایل زمانی پاسخ دما اثر مستقیم دارد.
در فرآیندهایی که دما آهسته تغییر میکند، پاسخ کندتر یک مزیت است، نه ضعف.
این سنسور RTD-PT100:
نویز حرارتی کوتاهمدت را فیلتر میکند
نوسانات کاذب ناشی از جریان یا تلاطم را کاهش میدهد
داده مناسبتری برای کنترل PID فراهم میکند
به همین دلیل، این مدل در فرآیندهای پایدار بسیار دقیقتر از سنسورهای کوتاه عمل میکند.
نقش قطر ۶ میلیمتر در پایداری مکانیکی سنسور RTD-PT100
قطر ۶ میلیمتر در این سنسور RTD-PT100 انتخابی است که مستقیماً به مقاومت در برابر خمش و لرزش مربوط میشود.
در طولهای بلند، قطرهای کمتر باعث میشوند سنسور در معرض لرزش، شکستگی یا خستگی مکانیکی قرار بگیرد.
قطر ۶ میلیمتر:
از تشدید ارتعاش جلوگیری میکند
پایداری موقعیت المان PT100 را حفظ میکند
باعث یکنواختی پاسخ حرارتی در طول زمان میشود
این موضوع در نصبهای عمودی یا داخل سیال متحرک اهمیت بالایی دارد.
رزوه ۱/۲ اینچ و تأثیر آن بر دقت عملی اندازهگیری
رزوه ۱/۲ اینچ در این سنسور RTD-PT100 فقط یک اتصال مکانیکی نیست؛ بلکه نقش مستقیم در انتقال حرارت و تثبیت موقعیت دارد.
رزوههای کوچکتر ممکن است باعث لقی، انتقال حرارت ناقص یا حتی نشتی شوند که هر سه مورد دقت عملی اندازهگیری را کاهش میدهند.
در این مدل:
سطح تماس مناسب ایجاد میشود
انتقال حرارت از بدنه به سنسور پایدار است
موقعیت سنسور در طول زمان تغییر نمیکند
این عوامل در کنار هم باعث میشوند داده دمایی قابل اعتماد باقی بماند.
رفتار سنسور RTD-PT100 در فرآیندهای با گرادیان دمایی
در فرآیندهایی که دما از دیواره به مرکز تغییر میکند، سنسور RTD-PT100 کوتاه عملاً گرادیان را بهاشتباه بهعنوان دمای فرآیند گزارش میدهد.
مدل ۳۰ سانتیمتری این مشکل را با قرارگیری در ناحیه همگن حرارتی حل میکند.
این ویژگی در موارد زیر حیاتی است:
مخازن همزندار
راکتورهای شیمیایی
خطوط با سیال چندفازی
مشخصات فنی کاربردی سنسور RTD-PT100 طول ۳۰ سانت قطر ۶ میلیمتر رزوه ۱/۲
نوع سنسور: RTD PT100
طول غلاف: ۳۰ سانتیمتر
قطر غلاف: ۶ میلیمتر
نوع اتصال: رزوه ۱/۲ اینچ
نوع خروجی: مقاومتی
کاربرد اصلی: اندازهگیری دمای هسته فرآیند
مناسب نصب: دائمی و فرآیندی
چه زمانی این سنسور RTD-PT100 انتخاب اشتباه است
این مدل در همه پروژهها بهترین انتخاب نیست.
اگر فرآیند دارای تغییرات سریع دما یا فضای نصب محدود باشد، طول ۳۰ سانت میتواند باعث تأخیر بیشازحد پاسخ شود.
در این شرایط بهتر است استفاده نشود:
کنترلهای بسیار سریع
تجهیزات با عمق محدود
کاربردهای سطحی یا تماس مستقیم کوتاهمدت
پرسشهای متداول تخصصی درباره سنسور RTD-PT100 طول ۳۰ سانت قطر ۶ میلیمتر رزوه ۱/۲
اگر این سنسور بیش از حد داخل فرآیند نفوذ کند چه اتفاقی میافتد؟
ممکن است در ناحیه با جریان متفاوت قرار گیرد و عدد دما از میانگین فرآیند فاصله بگیرد.
آیا میتوان این سنسور را کوتاهتر نصب کرد؟
بله، اما در این صورت مزیت اصلی آن یعنی حذف خطای دیواره از بین میرود.
در سیال متحرک، این طول باعث لرزش نمیشود؟
با قطر ۶ میلیمتر، لرزش در محدوده مجاز باقی میماند؛ قطر کمتر مشکلساز است.
آیا این سنسور برای کنترل PID مناسبتر است یا مانیتورینگ؟
برای کنترل PID پایدار بسیار مناسبتر از سنسورهای کوتاه است.
چه چیزی بیشترین خطای نصب این مدل را ایجاد میکند؟
آببندی نامناسب رزوه که باعث انتقال حرارت غلط از بدنه میشود.
